第十九章 生活用电（原卷版）
课时19.4 第十九章 生活用电复习总结
2022年课程标准 物理素养
物理观念：知道家庭电路的组成；知道火线和零线间电压的大小；知道家庭电路中
电流过大的原因；了解安全用电常识、培养安全用电意识；
3.4.7 了解家庭 科学思维：知道使用三线插头为什么安全及漏电保护器的原理；了解短路对家庭电
路的影响；了解雷电的危害及避雷针的作用；
电路的组成。有
科学探究：知道测电笔的结构及原理；了解保险丝的材料特点，理解保险丝是如何
安全用电和节约
起保险作用的；了解常见的触电事故和正确的处理方法；
用电的意识。
科学态度与责任：认识家庭电路中常见电器及连接；会解决有关家庭电路的简单问
题；提高家庭电路中常见故障的应急处理能力。

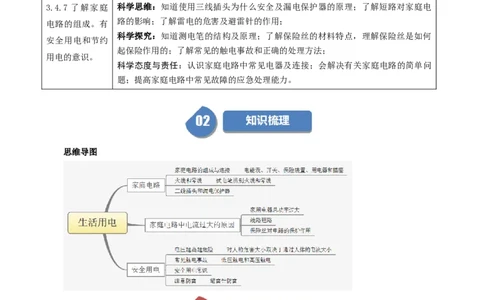

思维导图
问题一：家庭电路的连接
※专题概述
安装家庭电路的原则及要求：
（1）先确定火线和零线，然后从进户线开始依次连接电能表、总开关、保险装置后，再连接用电器
和插座等其他器件；
（2）开关与控制的用电器串联，各用电器与插座间的连接方式是并联；（3）保险丝串联在火线上，开关安装在火线与用电器之间，螺口灯泡的螺旋套接在零线上；
（4）双孔插座要遵循“左零右火”，三孔插座要遵循“左零右火上接地”。

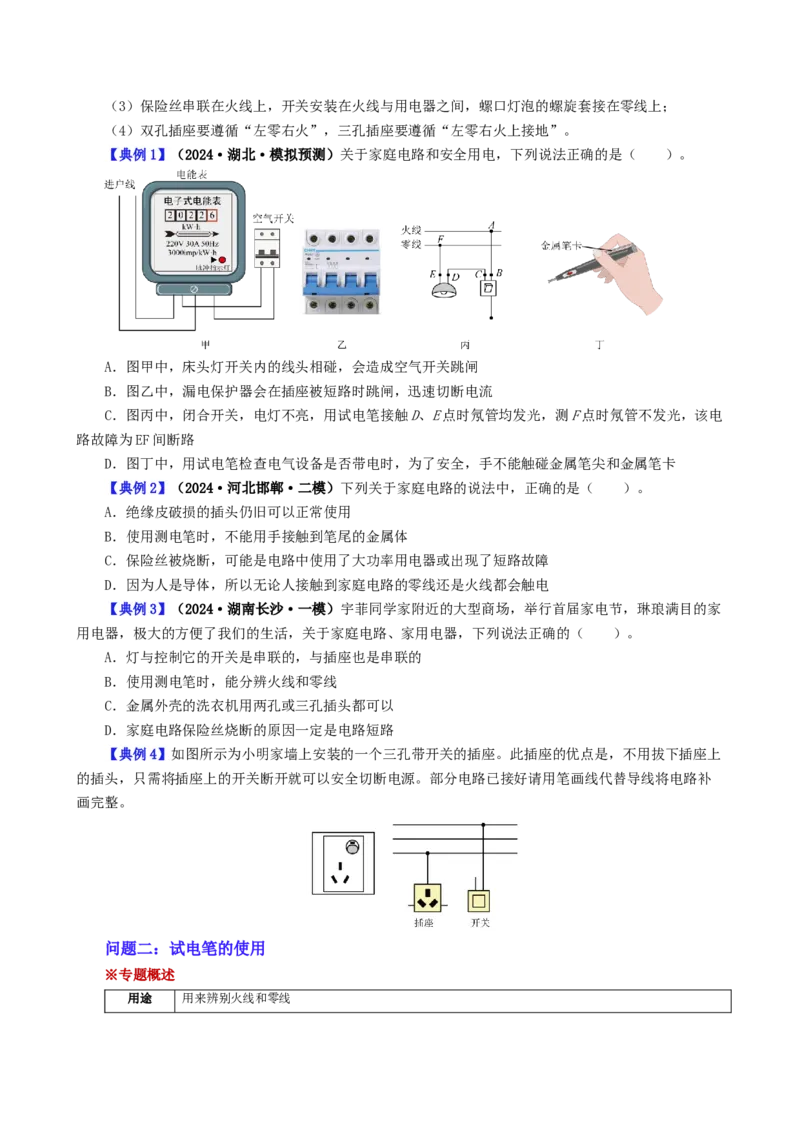

【典例1】（2024·湖北·模拟预测）关于家庭电路和安全用电，下列说法正确的是（ ）。

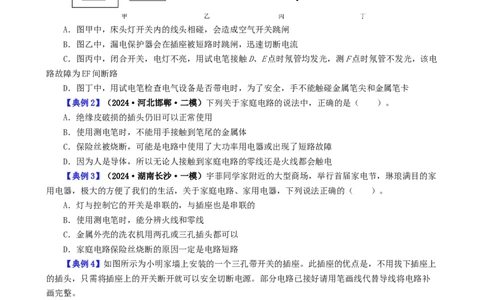

A．图甲中，床头灯开关内的线头相碰，会造成空气开关跳闸
B．图乙中，漏电保护器会在插座被短路时跳闸，迅速切断电流
C．图丙中，闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，测F点时氖管不发光，该电
路故障为EF间断路
D．图丁中，用试电笔检查电气设备是否带电时，为了安全，手不能触碰金属笔尖和金属笔卡
【典例2】（2024·河北邯郸·二模）下列关于家庭电路的说法中，正确的是（ ）。
A．绝缘皮破损的插头仍旧可以正常使用
B．使用测电笔时，不能用手接触到笔尾的金属体
C．保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障
D．因为人是导体，所以无论人接触到家庭电路的零线还是火线都会触电
【典例3】（2024·湖南长沙·一模）宇菲同学家附近的大型商场，举行首届家电节，琳琅满目的家
用电器，极大的方便了我们的生活，关于家庭电路、家用电器，下列说法正确的（ ）。
A．灯与控制它的开关是串联的，与插座也是串联的
B．使用测电笔时，能分辨火线和零线
C．金属外壳的洗衣机用两孔或三孔插头都可以
D．家庭电路保险丝烧断的原因一定是电路短路
【典例4】如图所示为小明家墙上安装的一个三孔带开关的插座。此插座的优点是，不用拔下插座上
的插头，只需将插座上的开关断开就可以安全切断电源。部分电路已接好请用笔画线代替导线将电路补
画完整。
问题二：试电笔的使用
※专题概述
用途 用来辨别火线和零线结构
使用试电笔时，手要按住试电笔尾部的金属帽。当试电笔的笔尖接触电线（或与电线相连的用电器、
使用方法
导体）时，如果氖管发光，表示接触的是火线；如果氖管不发光，表示接触的是零线
注意事项 当试电笔的笔尖接触电线时，绝不允许用手或身体的其他部分再去接触笔尖

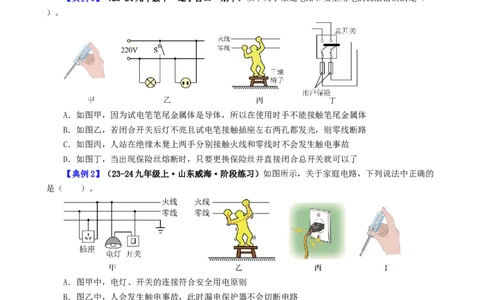

【典例1】（23-24九年级下·辽宁营口·期中）以下关于家庭电路和安全用电的说法错误的是（
）。
A．如图甲，因为试电笔笔尾金属体是导体，所以在使用时手不能接触笔尾金属体
B．如图乙，若闭合开关后灯不亮且试电笔接触插座左右两孔都发光，则零线断路
C．如图丙，人站在绝缘木凳上两手分别接触火线和零线时不会发生触电事故
D．如图丁，当出现保险丝熔断时，只要更换保险丝并直接闭合总开关就可以了
【典例2】（23-24九年级上·山东威海·阶段练习）如图所示，关于家庭电路，下列说法中正确的
是（ ）。
A．图甲中，电灯、开关的连接符合安全用电原则
B．图乙中，人会发生触电事故，此时漏电保护器不会切断电路
C．图丙中，电线绝缘皮破损造成短路，此时空气开关会迅速切断电路
D．图丁中，正确使用试电笔接触火线时，流过人体的电流很小，所以人不会发生触电事故
【典例3】用测电笔辨别家庭电路中火线和零线时，下列说法正确的是（ ）。
A．辨别时手不能接触笔尾金属电极；
B．辨别时手可以接触笔尖金属电极；
C．测电笔中的高电阻可以用铜丝代替；
D．若氖管发光，说明接触的是火线
【典例4】如图所示，小明正在使用试电笔辨别正常家庭电路中三孔插座的火线与零线，此时试电笔
氖管______（选填“发光”或“不发光”）；C孔应接地线，是为了______对人体造成伤害。问题三：家庭电路故障的判断
※专题概述
（1）家庭电路常见的故障有四种：断路、短路、用电器总功率过大和漏电。断路时，用电器不工
作，常用试电笔进行检测；短路或用电器总功率过大会引起电路电流过大，使保险丝熔断或空气开关
“跳闸”；漏电时，会使漏电保护器“跳闸”。
（2）对家庭电路进行检测，思路如下：
①保险丝熔断且用电器不工作的可能原因：发生短路，用电器总功率过大；
②保险丝不熔断，但用电器不工作的可能原因：进户线断路；进户零线断路。在用试电笔检测时，
氖管发光则是进户零线断路，氖管不发光则是进户火线断路。

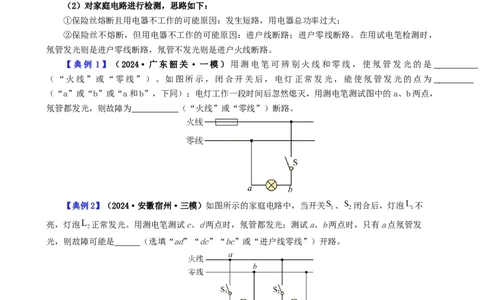

【典例 1】（2024·广东韶关·一模）用测电笔可辨别火线和零线，使氖管发光的是
（“火线”或“零线”）。如图所示，闭合开关后，电灯正常发光，能使氖管发光的点为
（“a”或“b”或“a和b”，下同）；电灯工作一段时间后忽然熄灭，用测电笔测试图中的a、b两点，
氖管都发光，则故障为 （“火线”或“零线”）断路。
【典例2】（2024·安徽宿州·三模）如图所示的家庭电路中，当开关 、 闭合后，灯泡 不
亮，灯泡 正常发光。用测电笔测试c、d两点时，氖管都发光；测试a、b两点时，只有a点氖管发
光，则故障可能是 （选填“ad”“dc”“bc”或“进户线零线”）开路。
【典例3】（23-24九年级下·江西吉安·开学考试）当测电笔的笔尖接触电线时，氖管发光，表示
接触的是 线。如图所示家庭电路中的某一部分，电工师傅在检查电路的过程中发现：闭合开关S
1
和S，只有L 发光，用测电笔测a、b、c、d四个接线点，发现只有在c点氖管不发光，若电路中只有一
2 1
处故障，则是 （选填“ab间断路”、“cd间断路”或“L 断路”）。
2【典例4】如图所示的家庭电路中，闭合开关后灯泡不亮，检查电路时发现熔丝未熔断，用试电笔分
别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（ ）。
A．可能是灯泡L被短路 B．可能是灯泡L断路
C．可能是CD间断路 D．可能是DE间断路
问题四：安全用电
※专题概述
1.高压触电的原因是人体靠近高压带电体产生电弧，与大地连通形成通路，造成触电；低压触电的
原因是站在地面上的人接触火线，通过人体使得火线和大地连通形成通路（或人体同时接触火线和零
线，使火线、人体、零线连通形成通路），造成触电。即触电的实质是人体直接或间接与火线连通，并
通过大地或零线形成通路，因而为防止触电应避免接触火线或靠近高压线。
2.安全用电的原则：不接触低压带电体，不弄湿用电器，不损坏绝缘层等。例如，要注意防止绝缘
部分破损，保持绝缘部分干燥，避免电线跟其他金属物接触，定期检查、即使维修，禁止用铜丝代替保
险丝。
3.如果发生触电事故，首先要切断电源，即断开开关或用绝缘体挑开导线，使人与火线断开，再对
人进行抢救。发生火灾时，要先切断电源，绝对不允许先向带电体泼水救火。
4.雷电天气时，不要使自己成为比周围物体更凸出的尖端；不持金属杆雨伞在空旷地带行走；不要
在大树下避雨；雷雨天气不打手机、不看电视；高大建筑物上安装避雷针。
【典例1】（2024·江苏泰州·二模）近年来，电动车充电不当引起的火灾时有发生，为保护人民群
众的生命财产安全，各地都加强了对电动车停放和充电的整治。以下规定和做法违背安全用电原则的是
（ ）。
A．严禁电动车进楼入户停放和充电
B．电线着火时应迅速泼水浇灭火焰
C．充电线绝缘皮破损后不能继续使用
D．充电线路要固定安装，且加装短路和漏电保护装置
【典例2】（2024·河北·二模）认识燃烧能更好地帮助我们做好消防安全。下列有关说法正确的是
（ ）。
A．可燃物只要与空气接触就会燃烧B．用嘴吹灭蜡烛是因为降低了蜡烛的着火点
C．电线老化短路起火，用水浇灭
D．发现天然气泄漏，立即关闭阀门，然后开窗通风
【典例3】（2024·陕西西安·二模）小明家家庭电路的一部分连接如图所示，下列说法正确的是（
）。
A．用铜线代替保险丝更安全
B．零线与地线间的电压为220 V
C．插座通电后可用湿布擦去表面灰尘
D．若零线上的保险丝熔断，闭合开关，插座的左右两孔都能使试电笔的氖管发光
【典例4】（2024·山东济南·二模）傍晚放学后，小奥正在书桌前学习，突然台灯不亮了，但其他
用电器仍正常工作。为解决这一问题，下列操作流程符合安全用电原则的是（ ）。
A．切断电源→摘下灯罩→更换灯泡→通电测试
B．摘下灯罩→更换灯泡→切断电源→通电测试
C．更换灯泡→切断电源→摘下灯罩→通电测试
D．摘下灯罩→切断电源→更换灯泡→通电测试
【【过过关关检检测测】】
一、选择题
1．（2024·陕西渭南·二模）如图所示是家庭电路的一部分示意图，三孔插座及带开关的电灯保险
丝均正确接入电路。下列说法正确的是（ ）。
A．将试电笔插入插座左孔时其氖管发光
B．保险丝烧断后，应立即更换新的保险丝C．a线是火线，b线是零线，c线是地线
D．电灯和开关是并联的
2．（2023·湖北·模拟预测）关于生活用电，下列说法错误的是（ ）。
A．图甲中，控制电灯的开关必须接在火线与电灯之间
B．图乙中，电路中同时使用的用电器总功率过大，容易引发火灾
C．图丙中，保险丝是用电阻较大、熔点较高的合金制作的
D．图丁中，当人发生触电事故时，漏电保护器会迅速切断电流
3．（2024·山东济南·模拟预测）下图中所描述的用电现象中，符合安全用电的是（ ）。
A．甲图电冰箱接入家庭电路中要安装接地线
B．乙图为了方便接线，很多用电器共用一个插座
C．丙图将刚洗完的衣服晾晒在高压输电的电线上
D．丁图高压线断落后仍在高压输电的铁塔下玩耍
4．（2024·湖北·一模）关于家庭电路和安全用电，下列说法正确的是（ ）。
A．先断开电源开关，再更换灯泡 B．空气开关跳闸一定是短路引起的
C．用湿布擦拭正在工作的用电器 D．控制电灯的开关要安装在零线上
5．（2024·广东广州·一模）目前市场上有一款带小夜灯（指示灯）的家用电路开关面板售卖。当
接通开关以后，指示灯发亮，对应的电灯也工作；小夜灯烧坏了，按下开关以后，对应的电灯也可以继
续工作，根据上面的描述，下列四幅图中，符合该面板的接线图是（ ）。
A． B．C． D．
6．（2024·四川宜宾·一模）关于家庭电路和安全用电，下列说法正确的是（ ）。
A．图甲：电灯、开关的连接符合安全用电原则
B．图乙：空气开关跳闸，一定是家庭电路发生短路造成的
C．图丙：同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾
D．图丁：人会触电，此时空气开关会切断电路
7．（2024·广西梧州·二模）近年电动车在楼道、室内充电造成火灾事故频发。下列做法符合安全
用电原则的是（ ）。
A．电动车充电时着火应立即切断电源
B．电动车充电时着火可用水来灭火
C．电动车充电线绝缘皮破损后不可继续使用
D．电动车充电插口可以用湿布擦去表面尘土
8．（23-24九年级下·辽宁沈阳·阶段练习）如图所示的图片是一些用电场景与标识，以下关于四
幅图片的描述中符合安全用电与保护原则的是（ ）。
A． 同时将双手分别接触裸露的火线和零线
B． 远离有此标志的设备
C． 雷雨天不在树下避雨D． 家庭电路中安装熔断器

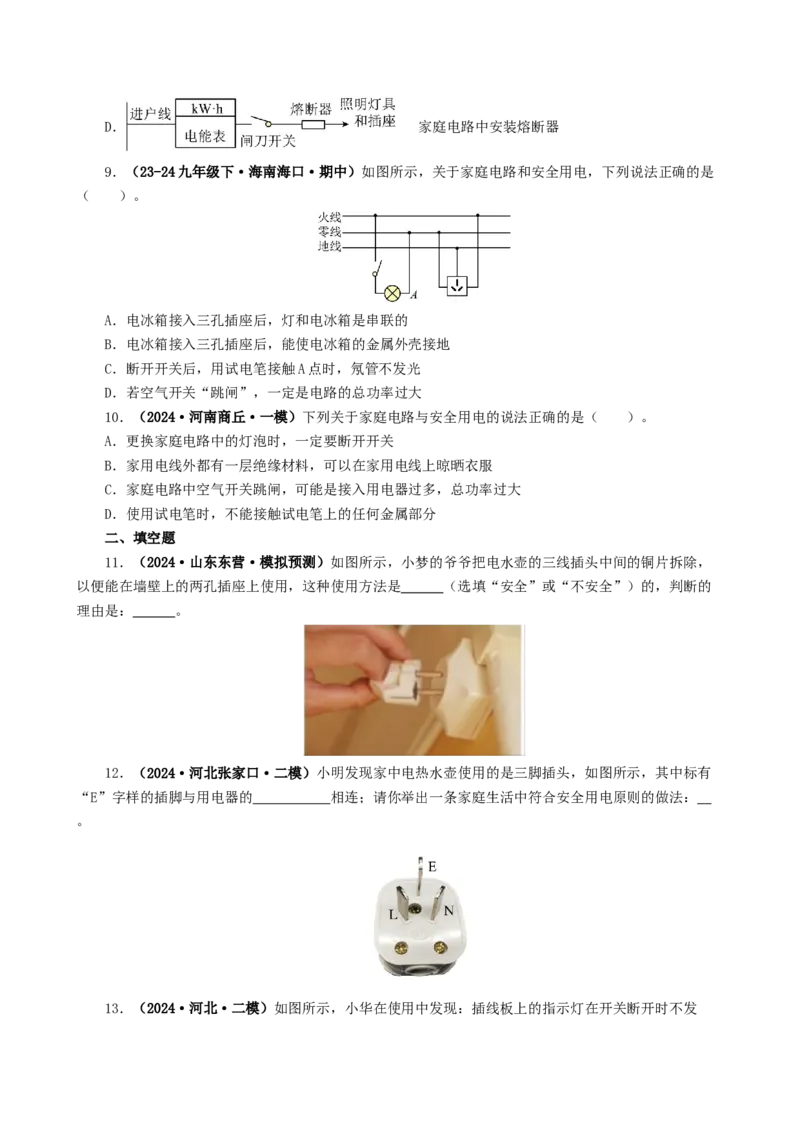

9．（23-24九年级下·海南海口·期中）如图所示，关于家庭电路和安全用电，下列说法正确的是
（ ）。
A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．断开开关后，用试电笔接触A点时，氖管不发光
D．若空气开关“跳闸”，一定是电路的总功率过大
10．（2024·河南商丘·一模）下列关于家庭电路与安全用电的说法正确的是（ ）。
A．更换家庭电路中的灯泡时，一定要断开开关
B．家用电线外都有一层绝缘材料，可以在家用电线上晾晒衣服
C．家庭电路中空气开关跳闸，可能是接入用电器过多，总功率过大
D．使用试电笔时，不能接触试电笔上的任何金属部分
二、填空题
11．（2024·山东东营·模拟预测）如图所示，小梦的爷爷把电水壶的三线插头中间的铜片拆除，
以便能在墙壁上的两孔插座上使用，这种使用方法是 （选填“安全”或“不安全”）的，判断的
理由是： 。
12．（2024·河北张家口·二模）小明发现家中电热水壶使用的是三脚插头，如图所示，其中标有
“E”字样的插脚与用电器的 相连；请你举出一条家庭生活中符合安全用电原则的做法：
。

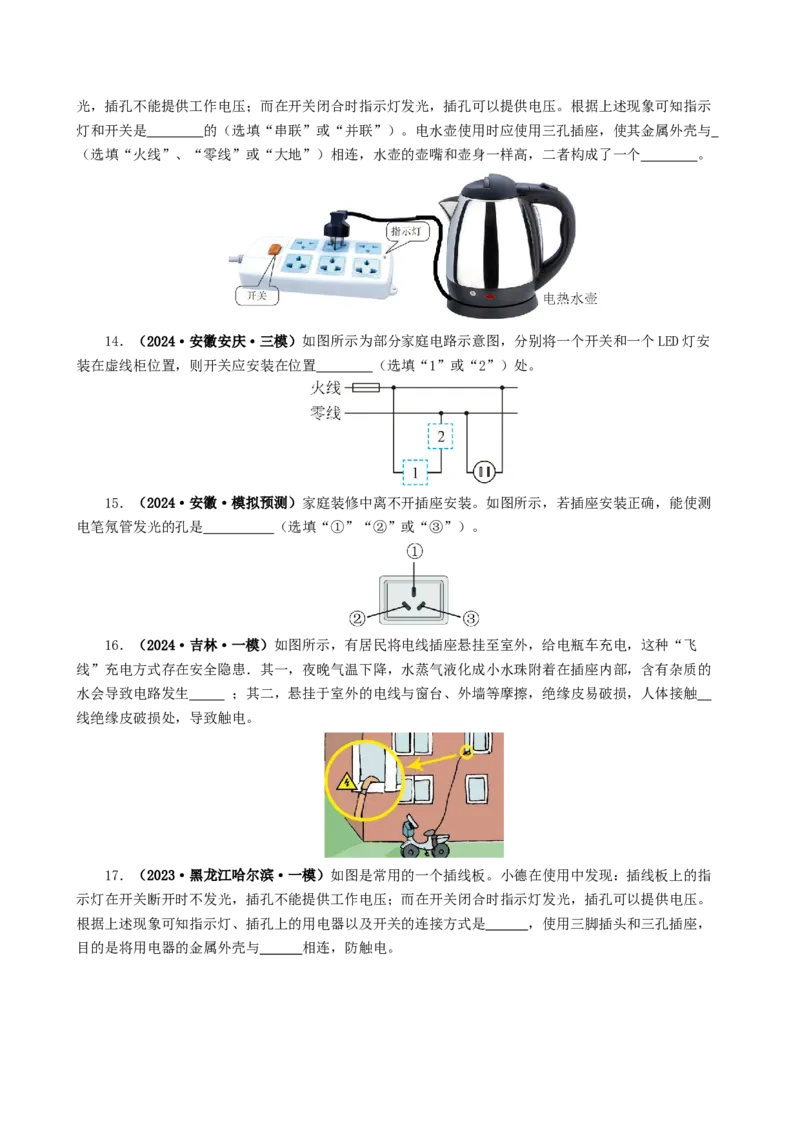

13．（2024·河北·二模）如图所示，小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示
灯和开关是 的（选填“串联”或“并联”）。电水壶使用时应使用三孔插座，使其金属外壳与
（选填“火线”、“零线”或“大地”）相连，水壶的壶嘴和壶身一样高，二者构成了一个 。
14．（2024·安徽安庆·三模）如图所示为部分家庭电路示意图，分别将一个开关和一个LED灯安
装在虚线柜位置，则开关应安装在位置 （选填“1”或“2”）处。
15．（2024·安徽·模拟预测）家庭装修中离不开插座安装。如图所示，若插座安装正确，能使测
电笔氖管发光的孔是 （选填“①”“②”或“③”）。
16．（2024·吉林·一模）如图所示，有居民将电线插座悬挂至室外，给电瓶车充电，这种“飞
线”充电方式存在安全隐患．其一，夜晚气温下降，水蒸气液化成小水珠附着在插座内部，含有杂质的
水会导致电路发生 ；其二，悬挂于室外的电线与窗台、外墙等摩擦，绝缘皮易破损，人体接触
线绝缘皮破损处，导致触电。

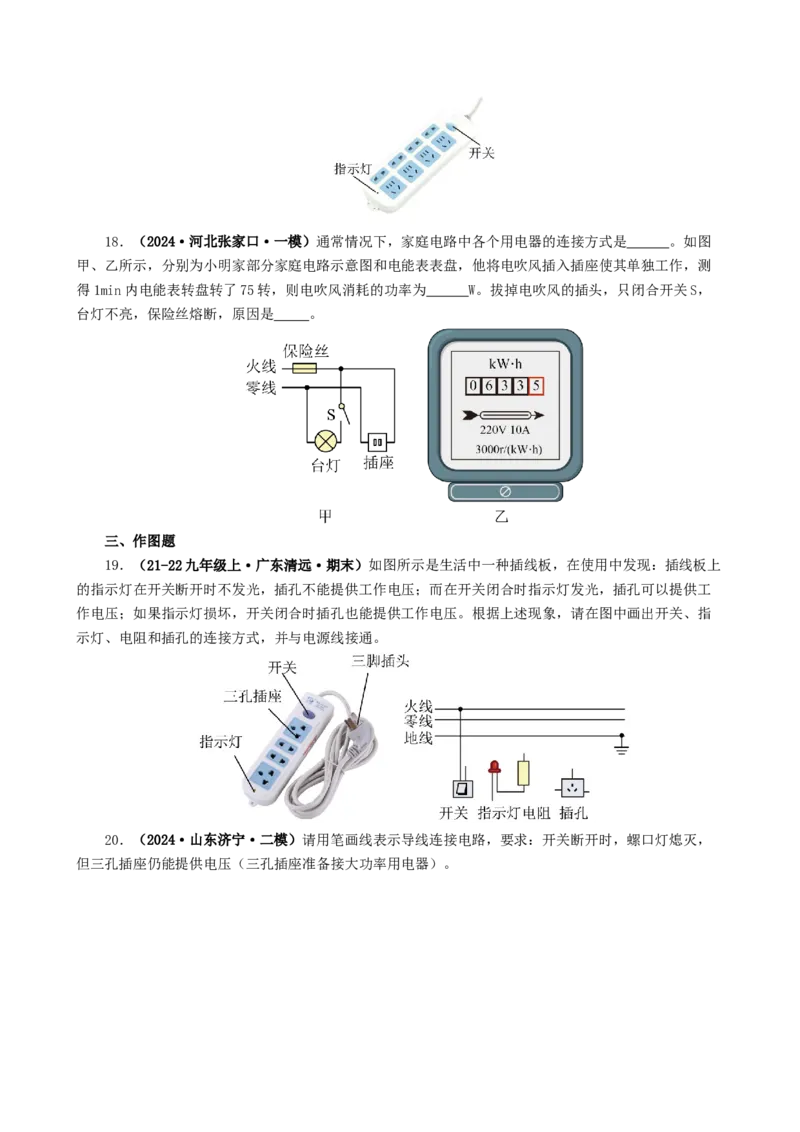

17．（2023·黑龙江哈尔滨·一模）如图是常用的一个插线板。小德在使用中发现：插线板上的指
示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。
根据上述现象可知指示灯、插孔上的用电器以及开关的连接方式是 ，使用三脚插头和三孔插座，
目的是将用电器的金属外壳与 相连，防触电。18．（2024·河北张家口·一模）通常情况下，家庭电路中各个用电器的连接方式是 。如图
甲、乙所示，分别为小明家部分家庭电路示意图和电能表表盘，他将电吹风插入插座使其单独工作，测
得1min内电能表转盘转了75转，则电吹风消耗的功率为 W。拔掉电吹风的插头，只闭合开关S，
台灯不亮，保险丝熔断，原因是 。
三、作图题
19．（21-22九年级上·广东清远·期末）如图所示是生活中一种插线板，在使用中发现：插线板上
的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工
作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在图中画出开关、指
示灯、电阻和插孔的连接方式，并与电源线接通。
20．（2024·山东济宁·二模）请用笔画线表示导线连接电路，要求：开关断开时，螺口灯熄灭，
但三孔插座仍能提供电压（三孔插座准备接大功率用电器）。21．（2024·陕西咸阳·模拟预测）学校走廊上有一盏灯，只有在环境变暗的时候，我们发出声音
灯才会亮起，用笔画线代替导线，将图中两个开关、电灯接入家庭电路中。
四、综合题
22．（2024·江苏连云港·模拟预测）科学与生活密切相关，学好科学可以帮助我们解决生产、生
活中的问题。
（1）家庭电路中，灯泡和控制此灯泡的开关之间是 联的；洗衣机工作时，金属外壳要接
。
（2）如图甲所示，是小明家书房的一个两孔插座，他用测电笔测试插座的A孔，氖管发光，当把乙
图的台灯接入电路时，将插头的 （选填：“C”或“D”）插脚插入A孔更安全。

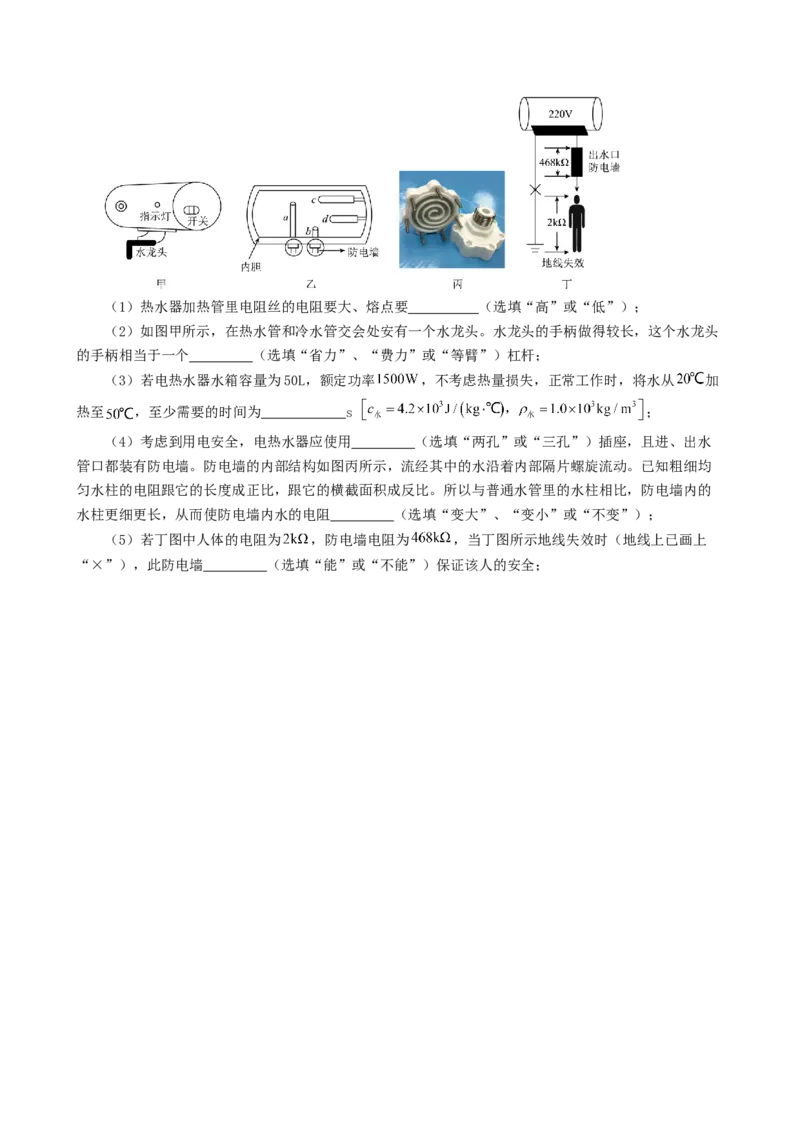

23．（2024·广东中山·二模）图甲是一台储水式电热水器外观，图乙是热水器剖面图。热水器的
内胆是密封的，里面有两个通到外部的水管，a是热水出水管，b是冷水进水管。c和d是两个外层包有
绝缘材料的电加热管，利用它对水箱中的水进行加热。长时间使用热水器可能导致绝缘部分破损，使热
水器中的外壳和水带电，从而造成触电事故。所以国家规定电热水器须采用接地、漏电保护器、防电墙
等多重保护措施。（1）热水器加热管里电阻丝的电阻要大、熔点要 （选填“高”或“低”）；
（2）如图甲所示，在热水管和冷水管交会处安有一个水龙头。水龙头的手柄做得较长，这个水龙头
的手柄相当于一个 （选填“省力”、“费力”或“等臂”）杠杆；
（3）若电热水器水箱容量为50L，额定功率 ，不考虑热量损失，正常工作时，将水从 加
热至 ，至少需要的时间为 s ；
（4）考虑到用电安全，电热水器应使用 （选填“两孔”或“三孔”）插座，且进、出水
管口都装有防电墙。防电墙的内部结构如图丙所示，流经其中的水沿着内部隔片螺旋流动。已知粗细均
匀水柱的电阻跟它的长度成正比，跟它的横截面积成反比。所以与普通水管里的水柱相比，防电墙内的
水柱更细更长，从而使防电墙内水的电阻 （选填“变大”、“变小”或“不变”）；
（5）若丁图中人体的电阻为 ，防电墙电阻为 ，当丁图所示地线失效时（地线上已画上
“×”），此防电墙 （选填“能”或“不能”）保证该人的安全；
