第第十十九九章章 生生活活用用电电（（解解析析版版））
课课时时1199..22 家家庭庭电电路路中中电电流流过过大大的的原原因因
2022年课程标准 物理素养
物理观念：知道家庭电路中电流过大的原因；
科学思维：了解短路对家庭电路的影响；
3.4.7了解家庭电路的组成。有
科学探究：了解保险丝的材料特点，理解保险丝是如何起保险作用
安全用电和节约用电的意识。
的；
科学态度与责任：会解决有关家庭电路的简单问题。

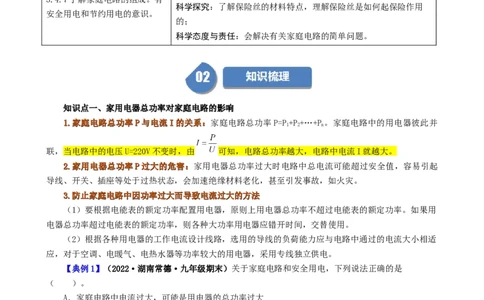

知知识识点点一一、、家家用用电电器器总总功功率率对对家家庭庭电电路路的的影影响响
11..家家庭庭电电路路总总功功率率PP与与电电流流II的的关关系系：：家庭电路总功率P=P+P+…+P 。家庭电路中的用电器彼此并
1 2 n
联，当电路中的电压U=220V不变时，由 可知，电路总功率越大，电路中电流I就越大。
22..家家用用电电器器总总功功率率PP过过大大的的危危害害：：家用电器总功率过大时电路中总电流可能超过安全值，容易引起
导线、开关、插座等处于过热状态，会加速绝缘材料老化，甚至引发事故，如火灾。
33..防防止止家家庭庭电电路路中中因因功功率率过过大大而而导导致致电电流流过过大大的的方方法法
（1）要根据电能表的额定功率配置用电器，原则上用电器总功率不超过电能表的额定功率。如果用
电器总功率超过电能表的额定功率，则各种大功率用电器应错开时间，交替使用。
（2）根据各种用电器的工作电流设计线路，选用的导线的负荷能力应与电路中通过的电流大小相适
应，对于空调、电暖气、电热水器等功率较大的用电器，采用专线独立供电。
【典例1】（2022·湖南常德·九年级期末）关于家庭电路和安全用电，下列说法正确的是
（ ）。
A．家庭电路中电流过大，可能是用电器的总功率过大
B．只要没有接触高压输电线路，即使靠得很近，也不会有危险
C．户外露营时，如遇雷雨天气，去大树下避雨很安全
D．空气开关跳闸后，无需查找原因立刻用手直接将其重新闭合就可以了
【答案】A。
【解析】A．家庭电路中电流过大，可能是用电器的总功率过大，也可能是发生了短路，故A正确；
B．人即使不碰到高压线，在一定距离内，也会有危险，电压足够大的时候，可能会发生电弧触电，
故B错误；
C．在大树下避雨，雷电容易接触高的物体，把电流引向人体，发生雷击现象，故C错误；
D．当家中的空气开关跳闸后，不要急于合闸，冒失的操作会带来用电安全隐患，一定要先把家中的电源插座和开关都断开，再查看跳闸的原因，最后才能根据实际情况做出相应的处理，故D错误。
故选A。
知知识识点点二二、、短短路路对对家家庭庭电电路路的的影影响响
11..实实验验探探究究：：短短路路及及发发生生短短路路时时的的现现象象
如图所示，在电路A、C之间接上保险丝和开关，并使开关断开，在C、D之间接上电线。
实验探究 闭合开关，观察发生的现象。
实验现象 开关闭合时，电路发生短路，保险丝迅速熔断
当用导线将C、D两点连接起来时，电路发生短路，根据学过的知识可知，由于导线电阻很小，短路
现象分析
时电路中的电流非常大，会使保险丝快速熔断
总结 家庭电路短路会造成保险丝熔断，也就是说短路是家庭电路中电流过大的原因之一。

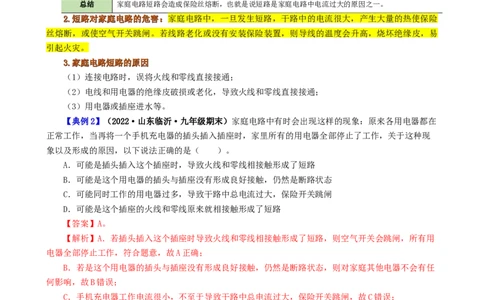

22..短短路路对对家家庭庭电电路路的的危危害害：：家庭电路中，一旦发生短路，干路中的电流很大，产生大量的热使保险
丝熔断，或使空气开关跳闸。若线路老化或没有安装保险装置，则导线的温度会升高，烧坏绝缘皮，易
引起火灾。
33..家家庭庭电电路路短短路路的的原原因因
（1）连接电路时，误将火线和零线直接接通；
（2）电线和用电器的绝缘皮破损或老化，导致火线和零线直接接通；
（3）用电器或插座进水等。
【典例2】（2022·山东临沂·九年级期末）家庭电路中有时会出现这样的现象：原来各用电器都在
正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现
象以及形成的原因，以下说法正确的是（ ）。
A．可能是插头插入这个插座时，导致火线和零线相接触形成了短路
B．可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C．可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
D．可能是这个插座的火线和零线原来就相接触形成了短路
【答案】A。
【解析】A．若插头插入这个插座时导致火线和零线相接触形成了短路，则空气开关会跳闸，所有用
电器全部停止工作，符合题意，故A正确；
B．若是这个用电器的插头与插座没有形成良好接触，仍然是断路状态，则对家庭其他电器不会有任
何影响，故B错误；
C．手机充电器工作电流很小，不至于导致干路中总电流过大，保险开关跳闸，故C错误；
D．若是这个插座的火线和零线原来就相接触形成了短路，则充电器插头还没插入插座，就会造成空
气开关跳闸，故D错误。故选A。
知知识识点点三三、、保保险险丝丝的的作作用用
11..保保险险丝丝
作用 电流过大时，自动熔断，以保护用电器和人身安全
制作材料 一般为电阻较大、熔点较低的铅锑合金
保险丝的电阻较大而熔点较低，当电路中通过较大电流时，保险丝会产生较多的热量，使温度达到
原理
熔点自动熔断，从而切断电路，起到保护电路作用
选用原则 保险丝的额定电流等于或稍大于电路正常工作时的电流熔断原因 （1）电路总功率过大；（2）电路中发生短路
连接方式与
保险丝与被保护的电路串联，保险丝安装在总开关之后
安装
（1）电路发生故障导致保险丝熔断时，首先应查清导致保险丝熔断的原因，在排除故障后才能恢
复供电；
注意事项 （2）若无特别的原因，更换保险丝时要注意替换成相同规格的保险丝；
（3）家庭电路中的保险丝不能用铁丝、铜丝代替，因为铁丝、铜丝的熔点高，在电流过大时不易
熔断，起不到保护电路的作用。
特别提醒：保险丝和电热丝的区别
二者都是利用电流热效应工作的，但保险丝是由电阻较大的、熔点较低的材料制成的，其功能时保
护电路；而电热丝中的电热丝是由电阻较大、熔点较高的材料制成的，其功能是电流通过电热丝时产生
热量，用来加热。
【典例3】（2022·河南南阳·九年级期末）下列说法中，正确的是（ ）。
A．用丝绸摩擦过的玻璃棒带负电
B．制作保险丝的材料熔点低、电阻大
C．超导体电阻为0，是很好的发热材料
D．电能表是测量用电器消耗电功率的仪表
【答案】B。
【解析】A．人们规定，用丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电，故A错误；
B．制作保险丝的材料熔点较低、电阻较大，这样才能在电流过大时及时熔断，故B正确；
C．超导材料电阻为零，电流流过导体时，导体不发热，故C错误；
D．电能表是测量用电器消耗电能的仪表，故D错误。故选B。

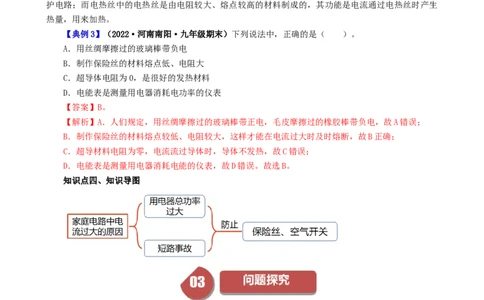

知知识识点点四四、、知知识识导导图图
问问题题一一：：家家庭庭电电路路中中电电流流过过大大的的原原因因
（1）电路中用电器的总功率过大；
（2）电路某处发生了短路事故。
【典例1】（2024·山东泰安·三模）关于家庭电路和安全用电，下列说法中正确的是（ ）。
A．电灯的开关必须接在零线与电灯之间
B．家庭电路中工作的用电器越多，总电阻越大C．用试电笔辨别火线与零线时，手不能接触试电笔上的任何金属
D．家中空气开关“跳闸”了，不一定是发生了短路
【答案】D。
【解析】A．电灯的开关必须接在火线与电灯之间，断开开关时使灯与火线断开，更安全，故A错
误；
B．家庭电路中用电器是并联的，工作的用电器越多，总电阻越小，故B错误；
C．用试电笔辨别火线与零线时，手不能接触试电笔笔尖的金属体，但是必须接触笔尾的金属体，故
C错误；
D．家中空气开关“跳闸”了，不一定是发生了短路，也可能是由于电路过载引起的，故D正确。
故选D。

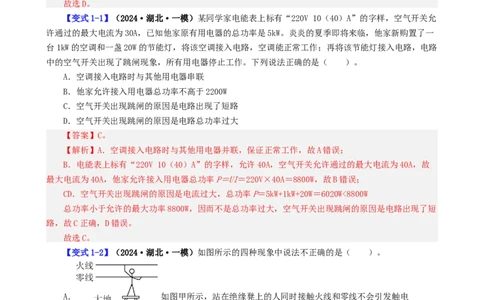

【变式1-1】（2024·湖北·一模）某同学家电能表上标有“220V 10（40）A”的字样，空气开关允
许通过的最大电流为30A，已知他家原有用电器的总功率是5kW。炎炎的夏季即将来临，他家新购置了一
台1kW的空调和一盏20W的节能灯，将该空调接入电路，空调能正常工作；再将该节能灯接入电路，电路
中的空气开关出现了跳闸现象，所有用电器停止工作。下列说法正确的是（ ）。
A．空调接入电路时与其他用电器串联
B．他家允许接入用电器总功率不高于2200W
C．空气开关出现跳闸的原因是电路出现了短路
D．空气开关出现跳闸的原因是电路总功率过大
【答案】C。
【解析】A．空调接入电路时与其他用电器并联，保证正常工作，故A错误；
B．电能表上标有“220V 10（40）A”的字样，允许40A，空气开关允许通过的最大电流为40A，故
最大电流为40A，他家允许接入用电器总功率P＝UI＝220V×40A＝8800W，故B错误；
CD．空气开关出现跳闸的原因是电流过大，总功率P＝5kW+1kW+20W＝6020W<8800W
总功率小于允许的最大功率8800W，因而不是总功率过大，空气开关出现跳闸的原因是电路出现了短
路，故C正确，D错误。
故选C。
【变式1-2】（2024·湖北·一模）如图所示的四种现象中说法不正确的是（ ）。
A． 如图甲所示，站在绝缘凳上的人同时接触火线和零线不会引发触电
B． 如图乙所示，在电路中不能同时使用很多大功率用电器C． 图丙中洗衣机的金属外壳应该接在地线上
D． 图丁的空气开关跳闸，可能是家庭电路出现短路造成的
【答案】A。
【解析】A．如图甲所示，站在绝缘凳上的人同时接触火线和零线，电流流过人体，会引发“双线触
电”，故A错误，符合题意；
B．如图乙所示，在电路中同时使用很多大功率用电器，电流过大，导线过热，容易引起火灾，故B
正确，不符合题意；
C．图丙中洗衣机的金属外壳应该接地线，保证用电安全，故C正确，不符合题意；
D．图丁的空气开关跳闸，说明电流过大，可能是短路或电功率过大，故D正确，不符合题意。
故选A。
问问题题二二：：保保险险丝丝的的安安装装和和使使用用、、空空气气开开关关
使用保险丝时要关注三个因素：
（1）连接位置：连接在干路中时，保护总电路；连接在支路中时，保护相应的支路；
（2）规格匹配：过大的规格熔断电流过大，会使保险丝失去应有的保护作用；绝对不能用铜丝或铁
丝代替保险丝；
（3）熔断后的电路安全：为了安全，保险丝熔断后要保证家庭电路与火线断开，所以保险丝要接在
火线上。
★★易易错错警警示示：：只要电路中电流超过额定电流，空气开关就会自动断开。同理，电路中的电流不超过
额定电流，不管电路中是否发生安全事故，空气开关都不会断开。

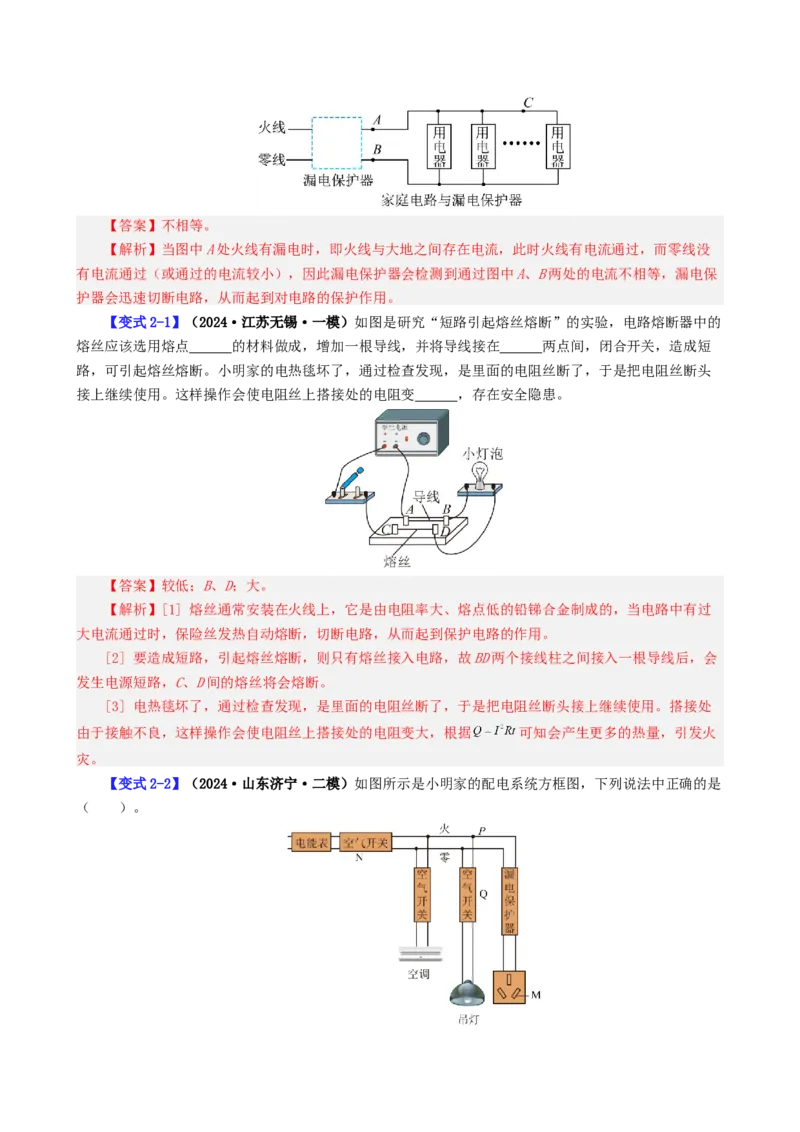

【典例2】（2024·安徽滁州·二模）如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通
过图中A、B两处的电流 （选填“相等”或“不相等”）时，会迅速切断电路，从而起到保护作
用。【答案】不相等。
【解析】当图中A处火线有漏电时，即火线与大地之间存在电流，此时火线有电流通过，而零线没
有电流通过（或通过的电流较小），因此漏电保护器会检测到通过图中A、B两处的电流不相等，漏电保
护器会迅速切断电路，从而起到对电路的保护作用。
【变式2-1】（2024·江苏无锡·一模）如图是研究“短路引起熔丝熔断”的实验，电路熔断器中的
熔丝应该选用熔点 的材料做成，增加一根导线，并将导线接在 两点间，闭合开关，造成短
路，可引起熔丝熔断。小明家的电热毯坏了，通过检查发现，是里面的电阻丝断了，于是把电阻丝断头
接上继续使用。这样操作会使电阻丝上搭接处的电阻变 ，存在安全隐患。
【答案】较低；B、D；大。
【解析】[1] 熔丝通常安装在火线上，它是由电阻率大、熔点低的铅锑合金制成的，当电路中有过
大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用。
[2] 要造成短路，引起熔丝熔断，则只有熔丝接入电路，故BD两个接线柱之间接入一根导线后，会
发生电源短路，C、D间的熔丝将会熔断。
[3] 电热毯坏了，通过检查发现，是里面的电阻丝断了，于是把电阻丝断头接上继续使用。搭接处
由于接触不良，这样操作会使电阻丝上搭接处的电阻变大，根据 可知会产生更多的热量，引发火
灾。
【变式2-2】（2024·山东济宁·二模）如图所示是小明家的配电系统方框图，下列说法中正确的是
（ ）。A．空气开关Q与吊灯灯泡是并联的
B．三孔插座的M孔应该接地线
C．当吊灯正常发光时，用测电笔接触P处的导线氖管不应该发光
D．空气开关Q的额定电流可以适当小于空气开关N的额定电流
【答案】D。
【解析】A．空气开关Q控制吊灯灯泡，因此空气开关Q与吊灯灯泡是串联，故A错误；
B．三孔插座的连接方法：上孔接地线，左孔接零线，右孔接火线，因此图中M孔接火线，故B错
误；
C．图中P处为火线，正常状况下，用试电笔接触P点氖管会发光，故C错误；
D．空气开关Q在支路，空气开关N在干路，由并联电路电流的规律可知空气开关Q的额定电流可以
适当小于空气开关N的额定电流，故D正确。
故选D。
问问题题三三：：家家庭庭电电路路中中的的配配电电方方案案
解答有关计算家庭电路中总功率的问题时，一般应注意以下两点：
（1）家庭电路总功率要小于等于电能表允许负载的最大电功率；
（2）家庭电路的干路电流要小于等于电能表的额定最大电流。
【典例3】（23-24九年级下·湖北武汉·阶段练习）为了改善同学们的学习条件，学校给各班级配
置了空调。某同学设计了模拟空调电路，如图所示。其中风扇负责送风，压缩机实现制冷功能， 、
均为发热器实现发热功能。该电路可以实现吹自然风、冷风和热风三种工作模式，电路相关参数如表格
所示。关于下列结论：
风扇功率 100W
压缩机功
400W
率
发热器功
200~1210W
率
①空调应该用三条线的电源插头，其中有一条线与大地连接
②模拟空调吹冷风时正常工作一小时耗电0.5kW·h
③电阻 的阻值为40Ω、 的最大阻值为242Ω
④空调一般都设有单独的保险装置，该模拟空调可以用“220V6A”规格的保险装置
其中正确的是（ ）。A．①③ B．②④ C．①④ D．②③
【答案】B。

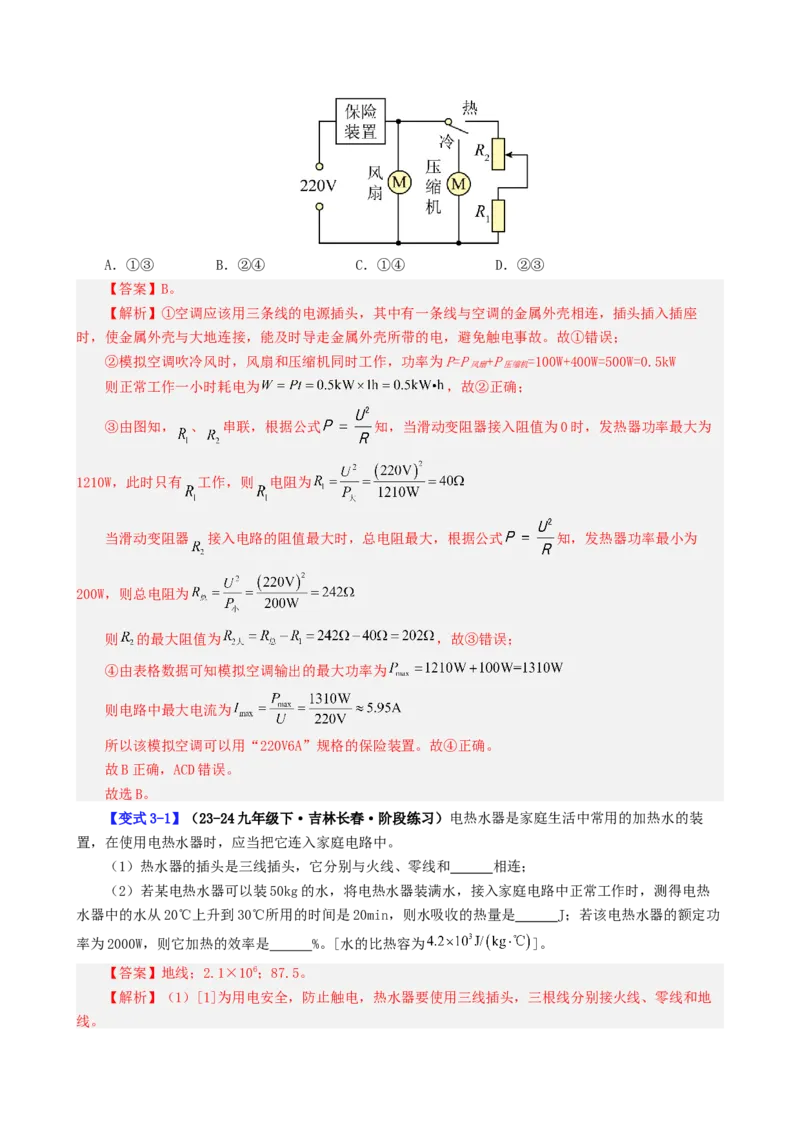

【解析】①空调应该用三条线的电源插头，其中有一条线与空调的金属外壳相连，插头插入插座
时，使金属外壳与大地连接，能及时导走金属外壳所带的电，避免触电事故。故①错误；
②模拟空调吹冷风时，风扇和压缩机同时工作，功率为P=P +P =100W+400W=500W=0.5kW
风扇 压缩机
则正常工作一小时耗电为 ，故②正确；
③由图知， 、 串联，根据公式 知，当滑动变阻器接入阻值为0时，发热器功率最大为
1210W，此时只有 工作，则 电阻为
当滑动变阻器 接入电路的阻值最大时，总电阻最大，根据公式 知，发热器功率最小为
200W，则总电阻为
则 的最大阻值为 ，故③错误；
④由表格数据可知模拟空调输出的最大功率为
则电路中最大电流为
所以该模拟空调可以用“220V6A”规格的保险装置。故④正确。
故B正确，ACD错误。
故选B。
【变式3-1】（23-24九年级下·吉林长春·阶段练习）电热水器是家庭生活中常用的加热水的装
置，在使用电热水器时，应当把它连入家庭电路中。
（1）热水器的插头是三线插头，它分别与火线、零线和 相连；
（2）若某电热水器可以装50kg的水，将电热水器装满水，接入家庭电路中正常工作时，测得电热
水器中的水从20℃上升到30℃所用的时间是20min，则水吸收的热量是 J；若该电热水器的额定功
率为2000W，则它加热的效率是 %。[水的比热容为 ]。
【答案】地线；2.1×106；87.5。
【解析】（1）[1]为用电安全，防止触电，热水器要使用三线插头，三根线分别接火线、零线和地
线。（2）[2][3]水吸收的热量是
消耗的电能为
热水器的加热效率为 。
【变式3-2】（2022·山东聊城·九年级期末）电焊利用电流的热效应将焊条熔化，从而使金属部件
连接在一起。某电焊机输出电压为40V、输出功率为2000W。各种橡胶绝缘铜芯导线在常温下安全载流量
（长时间通电时的最大安全电流）如下表。从安全的角度考虑，选择的导线作为电焊的输出导线正确的
是（ ）。
导线规格
导线横截面积
2.5 4 6 10
S/mm2
安全载流量I/A 28 37 47 68
A．导线横截面积为2.5mm2，安全载流量28A
B．导线横截面积为4mm2，安全载流量37A
C．导线横截面积为6mm2，安全载流量47A
D．导线横截面积为10mm2，安全载流量68A
【答案】D。
【解析】电焊机工作时的电流
从安全角度考虑，应选择安全载流量大于50A的导线，则由表中数据可知，应选导线D。
故选D。
【【基基础础强强化化】】
1．（2022·山东泰安·九年级期末）某家庭电路的部分电路如图所示，其中保险丝的熔断电流为
2.5A，则在A、B两点接入以下哪种元件，当开关闭合后会可能使保险丝熔断（ ）。
①大功率电炉；②插座；③导线；④普通白炽灯泡
A．①② B．②③ C．③④ D．①③
【答案】D。【解析】电路短路时，电压不变，短路时电路电阻很小，根据 可知，电路中电流很大，电流
产生较多热量，造成保险丝熔断；
电路总功率过大时，电压不变，根据 可知，电路中电流很大，电流产生较多热量，造成保险
丝熔断；
所以当A、B两点接入①或者③时会造成保险丝熔断；接入②时，不会改变电路中的电流；接入④
时，由于灯泡的实际功率较小，不会使电路中的电流过大。故ABC不符合题意，D符合题意。
故选D。
2．（2022·河南省实验中学九年级期末）如图的家庭电路，下列说法正确的是（ ）。
A．灯泡与开关的连接符合安全用电原则
B．两孔插座的连接不符合安全用电原则
C．用试电笔检测插座的右孔氖管不发光
D．若保险丝熔断，则一定是短路引起的
【答案】B。
【解析】A．图中，开关接在零线和灯泡之间，这样开关也能控制灯泡，但是在断开开关时没有切断
火线，接触灯泡时容易发生触电事故，不符合安全用电原则，故A错误；
B．图中，插座的左孔接地线，右孔接火线，不符合于两孔插座“左零右火”接法，不符合安全用电
原则，故B正确；
C．插座右孔连接的是火线，用试电笔检测插座的右孔氖管发光，故C错误；
D．保险丝熔断，可能是短路引起的，也可能是总功率过大引起的，故D错误。故选B。
3．（2022·山东枣庄·九年级期末）小明把台灯的插头插入插座，闭合开关，家里的总控制开关立
刻跳闸，造成这种现象的原因是（ ）。
A．有可能是插头短路 B．一定是灯丝断路
C．有可能是灯头内短路 D．一定是灯头内断路
【答案】C。
【解析】AC．在台灯插头插入插座，闭合开关后，家里的总控制开关跳闸，该现象说明不是插头短
路，是灯头内短路造成的，故A不符合题意，C符合题意；
BD．因为台灯和其它用电器并联，灯泡的灯丝断路或灯头内断路，只能使本支路没有电流，台灯不
亮，不能引起家里的总控制开关跳闸，故BD不符合题意。
故选C。
4．（2022·河南洛阳·九年级期末）在家庭电路中，各用电器之间是_______（选填“串联”或
“并联”）连接的。星期天小明在家里正开着空调上网查资料，当妈妈做饭时，把电热水壶插头插进插
座，空气开关立刻“跳闸”，小明分析其原因可能是电热水壶发生_______，也可能是家里电路中用电器
_______。【答案】并联；短路；总功率过大。
【解析】[1]并联电路各支路电压相等，家用电器并联时，各家用电器都正常工作，并且互不影响。
[2][3]电路中的电流过大会导致空气开关“跳闸”，电流过大的原因可能是：电热水壶插头内部发
生短路；也可能是接入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大。
5．（2022·河南商丘·九年级期末）家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触
会发生___________，这时电路中的___________（选填 “漏电保护器”或“空气开关" ）会跳闸保护电
路。
【答案】短路；空气开关。
【解析】[1][2]裸露的导线相接触，会使零线和火线相连，发生短路现象，使得电路中的电流过
大，空气开关会跳闸保护电路；发生短路时，通过火线和零线的电流是平衡的，所以漏电保护器不会跳
闸。
6．（2022·山东枣庄·九年级期末）如图是用测电笔检查电冰箱金属外壳是否带电的两种操作方
法，其中图______的操作是正确的，当正确使用测电笔将笔尖分别插入两孔插座各孔时，发现两孔均能
使氖管发光，则可能是家庭电路中的______线断了。
【答案】乙；零。
【解析】[1]使用测电笔时，手要接触测电笔尾部的金属体，故乙图正确。
[2]测电笔测试两孔插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了。
【【素素养养提提升升】】
7．（2022·山东枣庄·九年级期末）下列三个现象：
①灯头里的两个线头相碰；
②插座中的两线头相碰；
③照明电路的开关里两线头相碰．
其中可能引起保险丝熔断的是（ ）
A．①②③ B．①② C．①③ D．②③
【答案】B。
【解析】①灯头里的两个线头相碰，火线和零线直接接触，电流不会经过灯泡而造成短路，电路电
流过大，可能引起保险丝熔断；
②插座中的两线头相碰，火线和零线直接接触，电流不会经过用电器而造成短路，电路电流过大，
可能引起保险丝熔断；
③照明电路的开关里两线头相碰，开关闭合，电路接通，电流经过用电器使其正常工作，不会引起
保险丝熔断。故选B。
8．（2022·河南·郑州市树人外国语中学九年级期末）小明家的家庭电路如图所示，小明闭合开关
S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插
头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（ ）。
A．进户零线断路 B．进户火线断路 C．AB间断路 D．BC间断路
【答案】C。
【解析】A．若进户零线断路，不能形成闭合回路，电灯不可能正常发光，故A不符合题意；
B．若进户火线断路，不能形成闭合回路，电灯不可能正常发光，故B不符合题意；
C．若AB间断路，灯能正常工作，两个插座不能正常工作，用试电笔检测P插座，左右两孔都能使测
电笔的氖管发光，故C符合题意；
D．若BC间断路，灯和插座P都能正常工作，故D不符合题意；故选C。
9．（2022·山东滨州·九年级期末）如图所示，将多个用电器插在同一个插排上同时使用，
___________过大会造成家庭电路中的电流过大，此时 ___________（填“空气开关”或“漏电保护
器”）会自动切断电路，起到保护作用。
【答案】用电器的总功率；空气开关。
【解析】[1]将多个用电器插在同一个插排上同时使用，用电器的总功率过大会造成家庭电路中的电
流过大，这是因为多个用电器并联，电路中的总电阻减小，干路电流才会过大。
[2]家庭电路中的电流过大，空气开关会自动切断电路，起到保护作用；漏电保护器在电路有触电事
故时，火线和零线电流差别较大时自动切断。
10．（2022·山东青岛·九年级期末）（1）插排是生活中常用的电器元件，它可以实现将一个插口
转换成多个插口，使多个用电器同时工作，且相互不影响。请在下图中，画出插排与家庭电路的正确连
接电路图，要求：开关同时控制两个插座；( )（2）家中同时使用很多用电器时，空气开关会跳闸。这是因为家庭电路的___________一定，很多
用电器同时使用，___________过大，所示使电路中总电流过大超过安全值，引起跳闸。
【答案】如图；电压；总电流。
【解析】（1）[1]由图示知，两个插口要独立工作，并联连接，两个插口的左边接零线，上端接地
线，右边接开关再接火线，开关接在两个插座的干路上，作图如下：
（2）[2][3]家庭电路中的用电器并联在电路中，且家庭电路中电压保持为220V，多个用电器同时使
用时，电路中的干路总电流会非常，所以电路中总电流过大超过安全值时，会引起空气开关跳闸。
【【能能力力培培优优】】
11．（2022·山东临沂·九年级期末）在全国中小学安全教育平台上，安全用电是一项重要的教育
内容。下列做法，符合安全用电要求的是（ ）。
A．换灯泡时不断开开关 B．同时使用大功率用电器
C．开关接在灯泡与火线之间 D．用铜丝代替熔断了的保险丝
【答案】C。
【解析】A．换灯泡时必须断开开关，防止与火线接触引起触电事故，故A不符合题意；
B．同时使用大功率用电器可能会导致干路上电流过大，引发火灾，故B不符合题意；
C．开关接在灯泡与火线之间可以在断开开关时，切断火线，防止触电事故，故C符合题意；
D．铜丝导电性好，熔点高，在电流过大不容易熔断，起不到保护作用，所以不能用铜丝代替熔断了
的保险丝，故D不符合题意。故选C。
12．（2022·山东枣庄·九年级期末）如图所示，电工检测家庭照明电路是否正常。断开其他所有
开关，只闭合开关S时，他发现灯L和L 都不发光，依据以下操作判断哪个结论是正确的（ ）。
1
A．用试电笔测试A点，氖管发光，则可能是灯L 断路
1
B．用试电笔测试B点，氖管发光，则一定是零线断路
C．用试电笔测试B点，氖管不发光，则一定是灯L断路
D．用试电笔测试A点氖管发光，B点氖管不发光，一定是零线断路
【答案】B。
【解析】A．用试电笔测试A点，氖管发光，说明火线是连通的，灯L 在火线上，所以不可能是灯L
1 1断路，故A错误；
B．用试电笔测试B点，氖管发光，说明B点与火线相连，那么零线一定是断路的，否则会造成短
路，故B正确；
C．用试电笔测试B点，氖管不发光，可能是灯L断路，也可能是火线断路，故C错误；
D．用试电笔测试A点氖管发光，B点氖管不发光，可能是零线断路，也可能是小灯泡断路，故D错
误。
故选B。
13．（2022·河南省洛阳市龙门第一实验学校九年级期末）如图所示，闭合开关 后，发现电灯L不
亮，且保险丝没有熔断。某同学用试电笔测试如图的 、 、 、 四处，发现 、 、 这三处都能
使试电笔的氖管发光，而 处不发光。那么可以判定故障是 ______ ；该故障解决后，重新闭合开关，
发现保险丝立即熔断，则电路中还存在的故障是 ______ 。
【答案】BD之间断路；灯泡短路。
【解析】[1]闭合开关S后，发现电灯L不亮，用测电笔接触 、 、 处时氖管均发光，说明火线
有电，且电线的 段是完好的；测电笔接触 处时氖管不发光，说明 与火线之间是断开的，所以故
障是 之间断路。
[2]故障解决后，重新闭合开关，发现保险丝立即熔断，说明电路中电流过大，由于灯泡的功率不可
能太大，所以故障是出现了短路，即灯泡短路。
