19.2 家庭电路中电流过大的原因
【学习目标】
1.知道家庭电路中电流过大的两个原因。
2.了解保险丝的材料特点，理解保险丝是如何起保险作用的。
3.会解决有关家庭电路的简单问题。
4.通过学习本节内容，进一步激发学生对学习物理的兴趣、培养学生严谨的科学态度。
【教学重难点】
教学重点：分析家庭电路电流电流过大的原因；知道保险丝为什么能够“保险”。
教学难点：家庭电路中电路中电功率的计算；保险丝的构造与原理。
【教学方法】
学生分组合作探究式教学、演示法、观察法、讨论法。
【教学过程】
新课导入：

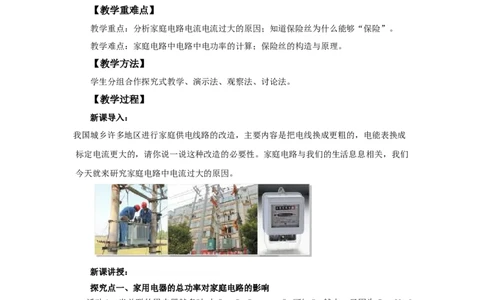

我国城乡许多地区进行家庭供电线路的改造，主要内容是把电线换成更粗的，电能表换成
标定电流更大的，请你说一说这种改造的必要性。家庭电路与我们的生活息息相关，我们
今天就来研究家庭电路中电流过大的原因。
新课讲授：
探究点一、家用电器的总功率对家庭电路的影响
活动1：当并联的用电器越多时,由P =P+P+……+Pn可知P 越大，又因为P =U I
总 1 2 总 总 总
推出I = P /220V=(P+P+……+Pn)/220V，当P 越大时，I越大。故用电器总功率过大
总 总 总 1 2 总
也会造成电路中电流过大。
用电器的总功率过大的危害，根据焦耳定律可知，电流过大，产生的热量容易引发火灾。
活动2：例题讲解
例题 炎炎夏日即将来临，明明家新购置了一台 1 kW 的空调。已知他家原有用电器的
总功率是5 600 W，电能表上标有“220 V 10（40） A”的字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？（2）从电能表使用的角度考虑，明明家的电路是否允许安装这样一台空调？
解：(1)根据电功率和电流、电压的关系式P=UI可以得到:
I=P/U
家庭电路的电压是220 V，所以通过这台空调的电流
I=P/U=1000 W/220 V=4.5 A
1 1
（2）增加这台空调后，明明家的用电器总功率变为6 600 W，总电流为:
I=P/U=6600 W/220 V=30 A＜40 A
所以，从电能表使用的角度考虑，可以安装这样一台空调。

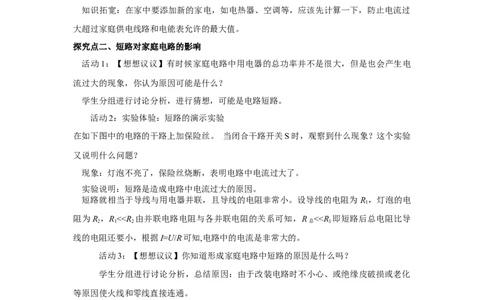

知识拓宽：在家中要添加新的家电，如电热器、空调等，应该先计算一下，防止电流过
大超过家庭供电线路和电能表允许的最大值。
探究点二、短路对家庭电路的影响
活动1：【想想议议】有时候家庭电路中用电器的总功率并不是很大，但是也会产生电
流过大的现象，你认为原因可能是什么？
学生分组进行讨论分析，进行猜想，可能是电路短路。
活动2：实验体验：短路的演示实验
在如下图中的电路的干路上加保险丝。 当闭合干路开关S时，观察到什么现象？这个实验
又说明什么问题？
现象：灯泡不亮了，保险丝烧断，表明电路中电流过大了。
实验说明：短路是造成电路中电流过大的原因。
短路就相当于导线与用电器并联，且导线的电阻非常小。设导线的电阻为 R ，灯泡的电
1
阻为R ，R<
