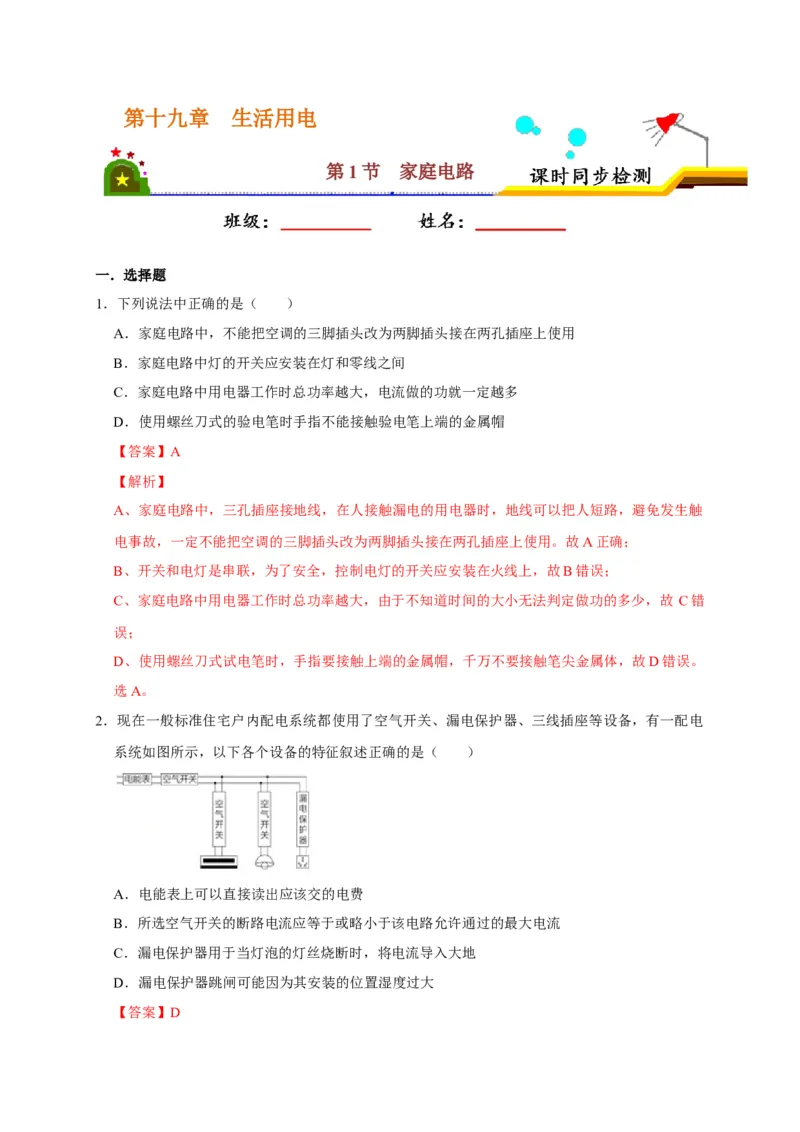

第十九章 生活用电
第1节 家庭电路
一．选择题

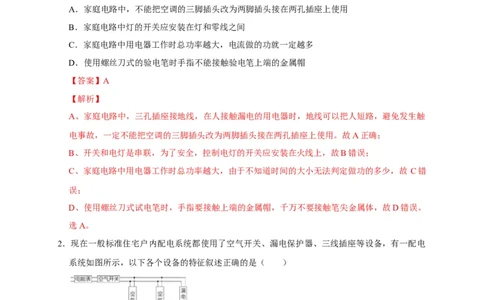

1．下列说法中正确的是（ ）
A．家庭电路中，不能把空调的三脚插头改为两脚插头接在两孔插座上使用
B．家庭电路中灯的开关应安装在灯和零线之间
C．家庭电路中用电器工作时总功率越大，电流做的功就一定越多
D．使用螺丝刀式的验电笔时手指不能接触验电笔上端的金属帽
【答案】A
【解析】
A、家庭电路中，三孔插座接地线，在人接触漏电的用电器时，地线可以把人短路，避免发生触
电事故，一定不能把空调的三脚插头改为两脚插头接在两孔插座上使用。故A正确；
B、开关和电灯是串联，为了安全，控制电灯的开关应安装在火线上，故B错误；
C、家庭电路中用电器工作时总功率越大，由于不知道时间的大小无法判定做功的多少，故 C错
误；
D、使用螺丝刀式试电笔时，手指要接触上端的金属帽，千万不要接触笔尖金属体，故D错误。
选A。
2．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电
系统如图所示，以下各个设备的特征叙述正确的是（ ）
A．电能表上可以直接读出应该交的电费
B．所选空气开关的断路电流应等于或略小于该电路允许通过的最大电流
C．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地
D．漏电保护器跳闸可能因为其安装的位置湿度过大
【答案】D【解析】
A、电能表是测量用电器消耗的电能的仪表，但不能直接读出应该交的电费，故A错误；
B、空气开关与保险丝的作用相同，因此所选空气开关的断路电流应等于或稍大于该电路允许通
过的最大电流，否则会因经常跳闸而影响正常用电；故B错误；
C、漏电保护器只有在电路发生漏电或有人触电时才会切断电源，而灯泡断路时，没有电流，此
时漏电保护器不会起到保护的作用，故C错误。
D、因通常情况下水是导体，能将电流导入大地，因此湿度大可能造成漏电，引起漏电保护器跳
闸，故D正确。
选D。

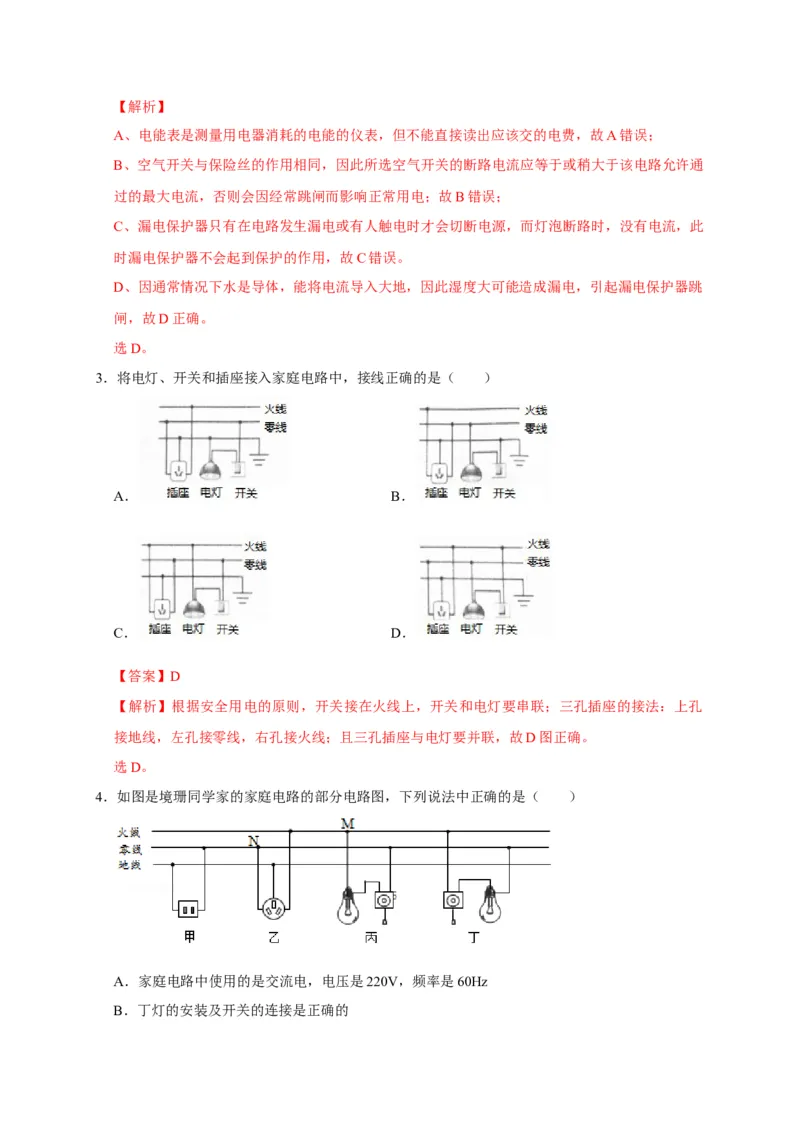

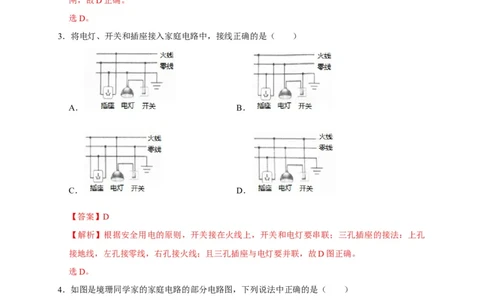

3．将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A． B．
C． D．
【答案】D
【解析】根据安全用电的原则，开关接在火线上，开关和电灯要串联；三孔插座的接法：上孔
接地线，左孔接零线，右孔接火线；且三孔插座与电灯要并联，故D图正确。
选D。
4．如图是境珊同学家的家庭电路的部分电路图，下列说法中正确的是（ ）
A．家庭电路中使用的是交流电，电压是220V，频率是60Hz
B．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
【答案】B
【解析】
A、我国家庭电路中使用的是交流电，电压是220V，频率是50Hz，故A错误；
B、开关控制灯泡时，开关要接在火线和灯泡之间，所以丁灯的安装及开关的连接是正确的，故
B正确；
C、两孔插座的接法：左零右火；三孔插座的接法是左零、右火、中接地；所以图中两孔插座连
接错误，三孔插座连接正确的，故C错误；
D、图中M点在火线上，所以试电笔接触M点，氖管发光，N点与零线连接，所以试电笔接触
N点，氖管不发光，故D错误。
选B。

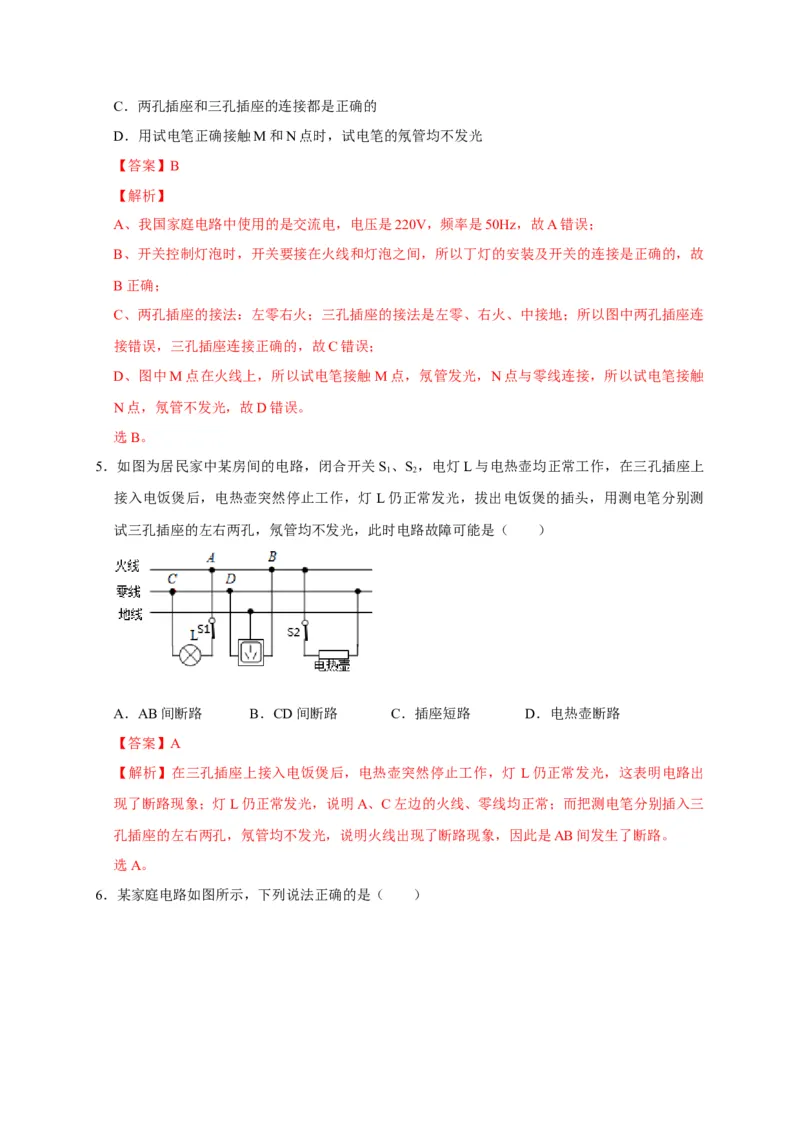

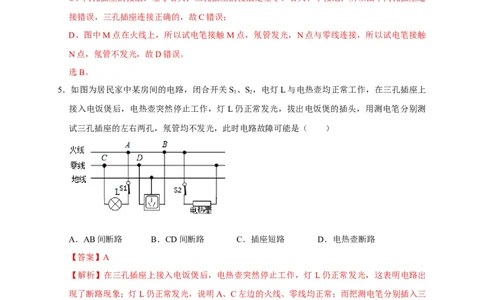

5．如图为居民家中某房间的电路，闭合开关S 、S ，电灯L与电热壶均正常工作，在三孔插座上
1 2
接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测
试三孔插座的左右两孔，氖管均不发光，此时电路故障可能是（ ）
A．AB间断路 B．CD间断路 C．插座短路 D．电热壶断路
【答案】A
【解析】在三孔插座上接入电饭煲后，电热壶突然停止工作，灯 L仍正常发光，这表明电路出
现了断路现象；灯L仍正常发光，说明A、C左边的火线、零线均正常；而把测电笔分别插入三
孔插座的左右两孔，氖管均不发光，说明火线出现了断路现象，因此是AB间发生了断路。
选A。

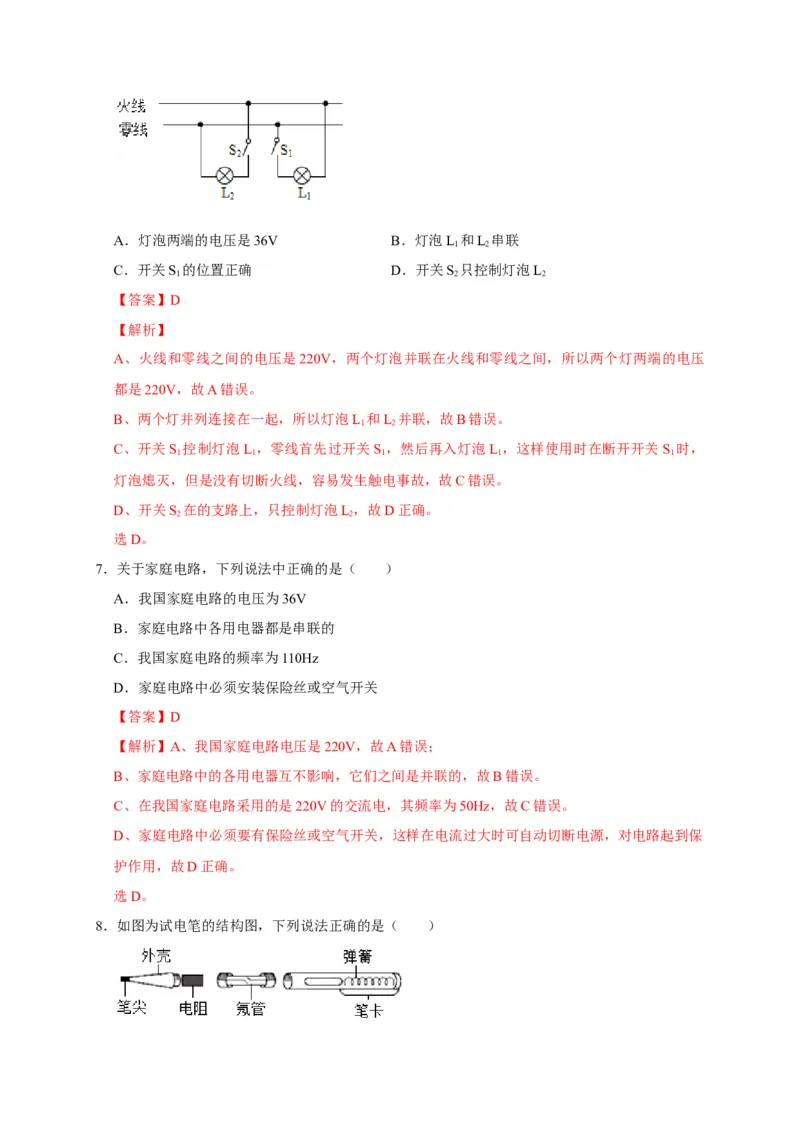

6．某家庭电路如图所示，下列说法正确的是（ ）A．灯泡两端的电压是36V B．灯泡L 和L 串联
1 2
C．开关S 的位置正确 D．开关S 只控制灯泡L
1 2 2
【答案】D
【解析】

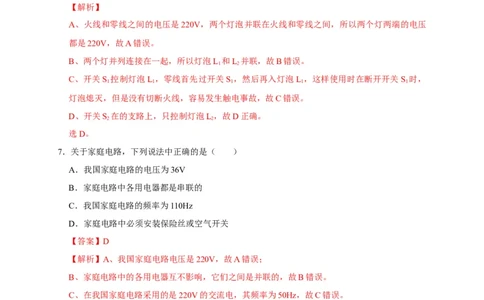

A、火线和零线之间的电压是220V，两个灯泡并联在火线和零线之间，所以两个灯两端的电压
都是220V，故A错误。
B、两个灯并列连接在一起，所以灯泡L 和L 并联，故B错误。
1 2
C、开关S 控制灯泡L ，零线首先过开关S ，然后再入灯泡L ，这样使用时在断开开关S 时，
1 1 1 1 1
灯泡熄灭，但是没有切断火线，容易发生触电事故，故C错误。
D、开关S 在的支路上，只控制灯泡L，故D正确。
2 2
选D。
7．关于家庭电路，下列说法中正确的是（ ）
A．我国家庭电路的电压为36V
B．家庭电路中各用电器都是串联的
C．我国家庭电路的频率为110Hz
D．家庭电路中必须安装保险丝或空气开关
【答案】D
【解析】A、我国家庭电路电压是220V，故A错误；
B、家庭电路中的各用电器互不影响，它们之间是并联的，故B错误。
C、在我国家庭电路采用的是220V的交流电，其频率为50Hz，故C错误。
D、家庭电路中必须要有保险丝或空气开关，这样在电流过大时可自动切断电源，对电路起到保
护作用，故D正确。
选D。

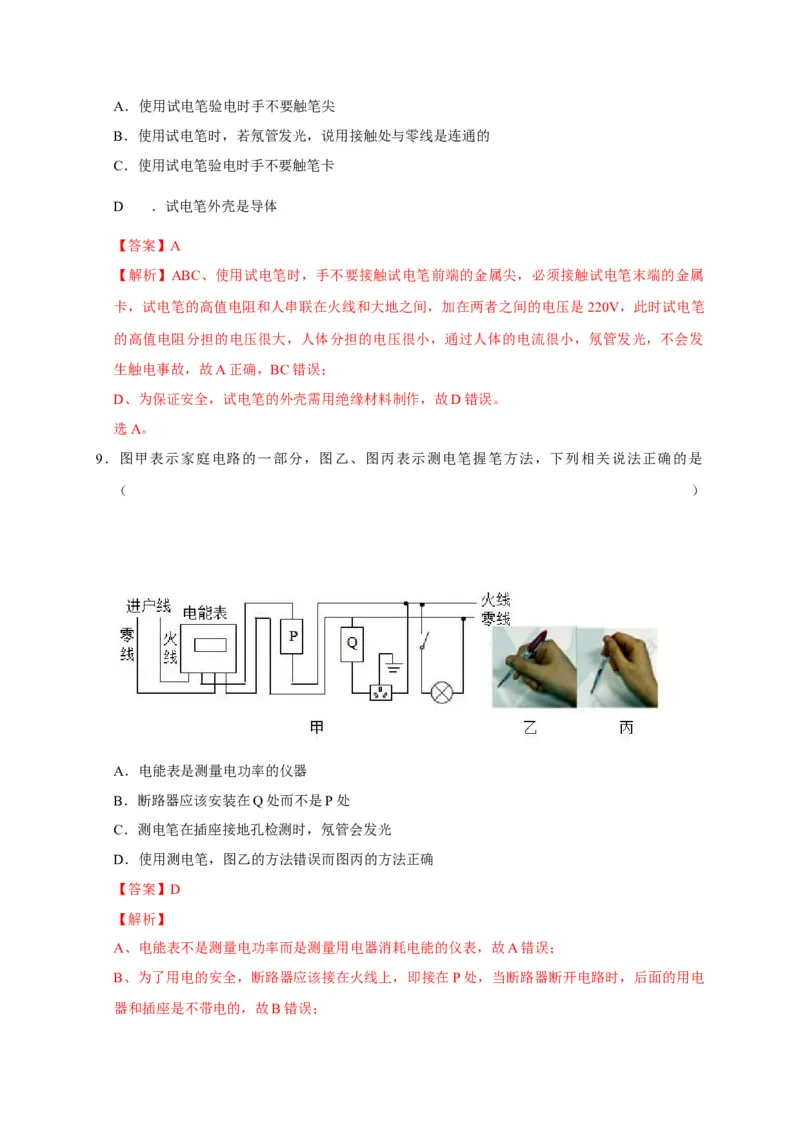

8．如图为试电笔的结构图，下列说法正确的是（ ）A．使用试电笔验电时手不要触笔尖
B．使用试电笔时，若氖管发光，说用接触处与零线是连通的
C．使用试电笔验电时手不要触笔卡
D ．试电笔外壳是导体
【答案】A
【解析】ABC、使用试电笔时，手不要接触试电笔前端的金属尖，必须接触试电笔末端的金属
卡，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是 220V，此时试电笔
的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发
生触电事故，故A正确，BC错误；
D、为保证安全，试电笔的外壳需用绝缘材料制作，故D错误。
选A。
9．图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是
（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔，图乙的方法错误而图丙的方法正确
【答案】D
【解析】
A、电能表不是测量电功率而是测量用电器消耗电能的仪表，故A错误；
B、为了用电的安全，断路器应该接在火线上，即接在P处，当断路器断开电路时，后面的用电
器和插座是不带电的，故B错误；C、测电笔在插座接地孔检测时，地线不带电，所以氖管不会发光，故C错误；
D、使用测电笔时，应让手与笔尾的金属体接触，故丙的方法正确，故D正确。
选D。

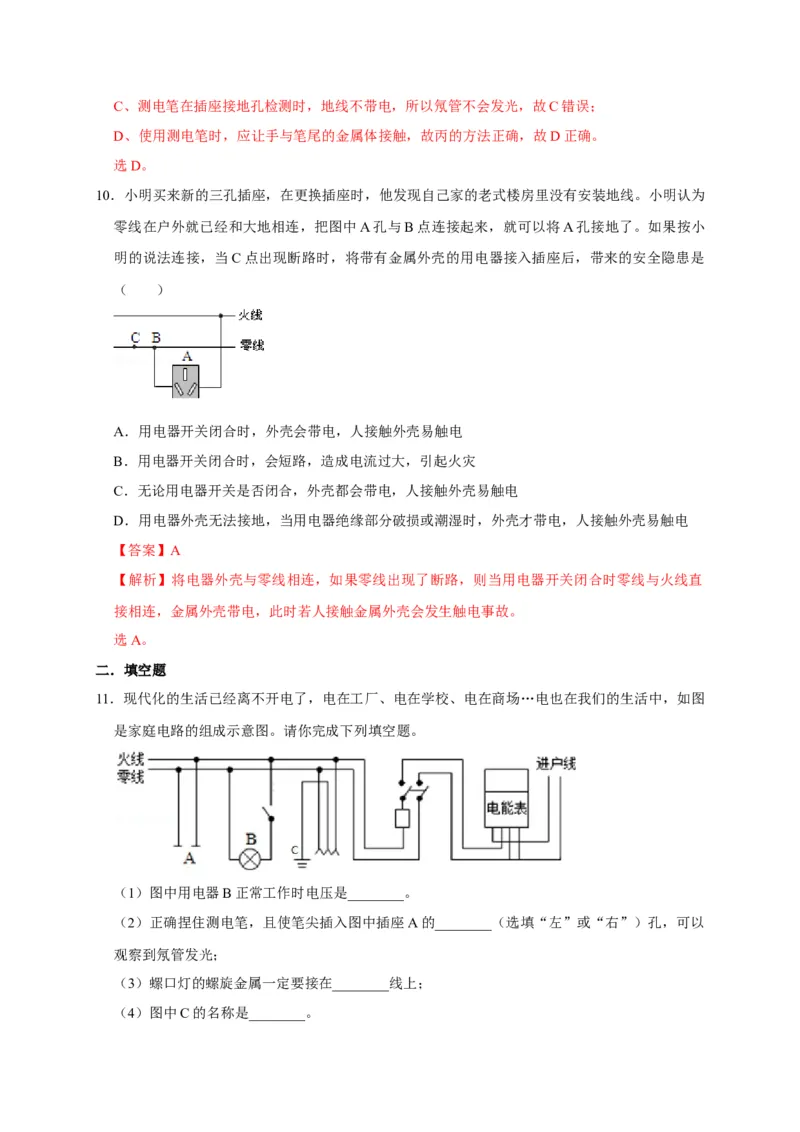

10．小明买来新的三孔插座，在更换插座时，他发现自己家的老式楼房里没有安装地线。小明认为
零线在户外就已经和大地相连，把图中A孔与B点连接起来，就可以将A孔接地了。如果按小
明的说法连接，当C点出现断路时，将带有金属外壳的用电器接入插座后，带来的安全隐患是
（ ）
A．用电器开关闭合时，外壳会带电，人接触外壳易触电
B．用电器开关闭合时，会短路，造成电流过大，引起火灾
C．无论用电器开关是否闭合，外壳都会带电，人接触外壳易触电
D．用电器外壳无法接地，当用电器绝缘部分破损或潮湿时，外壳才带电，人接触外壳易触电
【答案】A
【解析】将电器外壳与零线相连，如果零线出现了断路，则当用电器开关闭合时零线与火线直
接相连，金属外壳带电，此时若人接触金属外壳会发生触电事故。
选A。
二．填空题
11．现代化的生活已经离不开电了，电在工厂、电在学校、电在商场…电也在我们的生活中，如图
是家庭电路的组成示意图。请你完成下列填空题。
（1）图中用电器B正常工作时电压是________。
（2）正确捏住测电笔，且使笔尖插入图中插座A的________（选填“左”或“右”）孔，可以
观察到氖管发光；
（3）螺口灯的螺旋金属一定要接在________线上；
（4）图中C的名称是________。【答案】（1）220；（2）右；（3）零；（4）地线。
【解析】（1）图中用电器B为灯泡，其正常工作时电压是220V；
（2）插座的左孔为零线，右孔为火线，正确捏住测电笔，使笔尖插入图中插座 A的右孔，可以
观察到氖管发光；
（3）螺口灯的螺旋金属一定要接在零线上，而灯泡顶端的金属点要接在火线上。
（4）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，所以图中C的名称是地线。

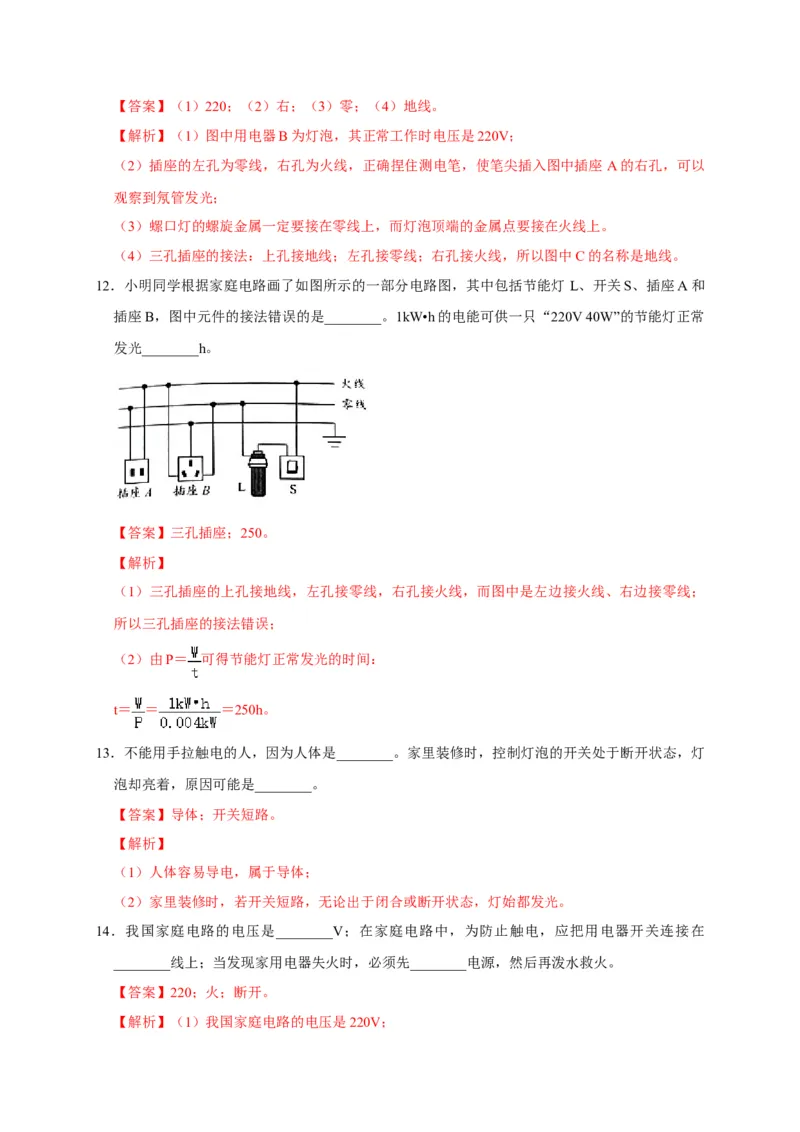

12．小明同学根据家庭电路画了如图所示的一部分电路图，其中包括节能灯 L、开关S、插座A和
插座B，图中元件的接法错误的是________。1kW•h的电能可供一只“220V 40W”的节能灯正常
发光________h。
【答案】三孔插座；250。
【解析】
（1）三孔插座的上孔接地线，左孔接零线，右孔接火线，而图中是左边接火线、右边接零线；
所以三孔插座的接法错误；
（2）由P＝ 可得节能灯正常发光的时间：
t＝ ＝ ＝250h。
13．不能用手拉触电的人，因为人体是________。家里装修时，控制灯泡的开关处于断开状态，灯
泡却亮着，原因可能是________。
【答案】导体；开关短路。
【解析】
（1）人体容易导电，属于导体；
（2）家里装修时，若开关短路，无论出于闭合或断开状态，灯始都发光。
14．我国家庭电路的电压是________V；在家庭电路中，为防止触电，应把用电器开关连接在
________线上；当发现家用电器失火时，必须先________电源，然后再泼水救火。
【答案】220；火；断开。
【解析】（1）我国家庭电路的电压是220V；（2）用电器的开关要连接在火线上，断开开关时，能切断火线，此时接触用电器不会发生触电
事故；
（3）家用电器失火时，如果用水救火，因为生活用水是导体，易发生触电事故，所以必须先断
开电源，然后再救火。
15．家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指千万不
能到________（选填“笔尖属体”或”笔尾金属体”），当管发光时________（选填“有”或
“没有”）电流通过人体。
【答案】笔尖属体；有。
【解析】试电笔的正确使用方法是，手接触笔尾金属体，笔尖金属体接触零线或火线，氖管发
光的是火线，氖管不发光的是零线，
当笔尖接触火线时，电流会经笔尖、氖管、大电阻、笔尾、人体导向大地，形成通路。这一过
程中，人体会成为电路的一部分，会有微弱的电流通过。

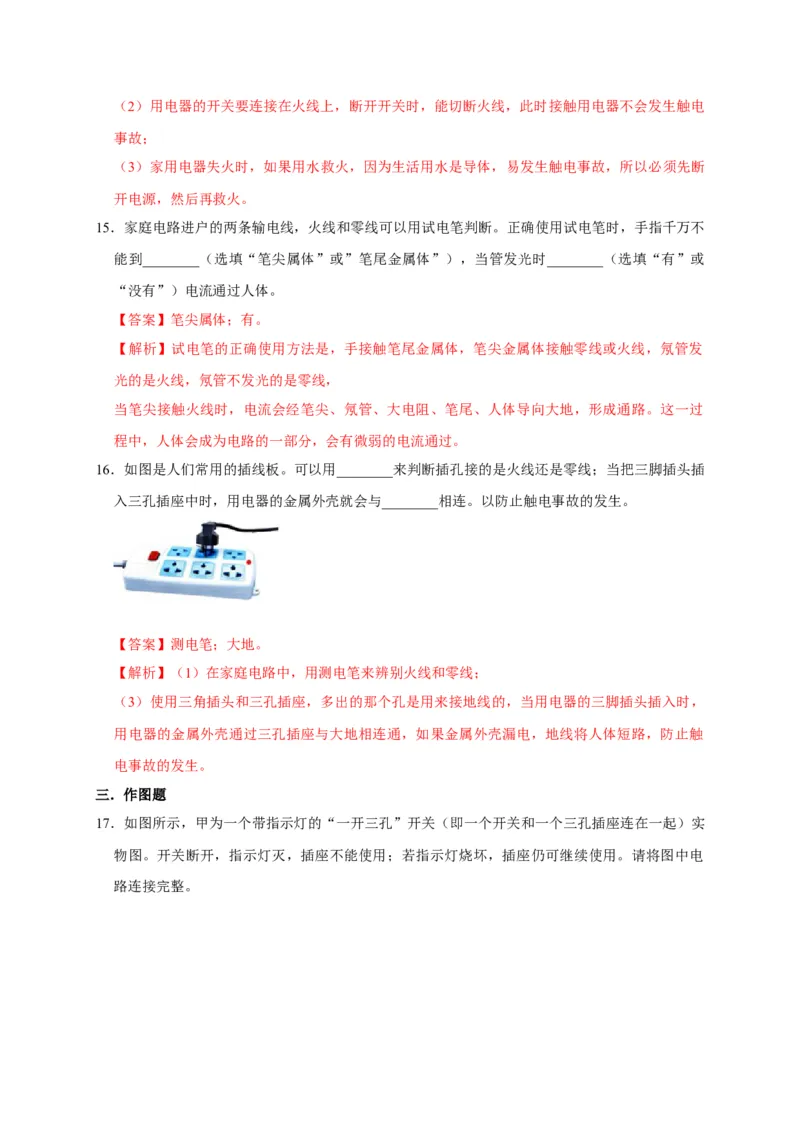

16．如图是人们常用的插线板。可以用________来判断插孔接的是火线还是零线；当把三脚插头插
入三孔插座中时，用电器的金属外壳就会与________相连。以防止触电事故的发生。
【答案】测电笔；大地。
【解析】（1）在家庭电路中，用测电笔来辨别火线和零线；
（3）使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，
用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止触
电事故的发生。
三．作图题

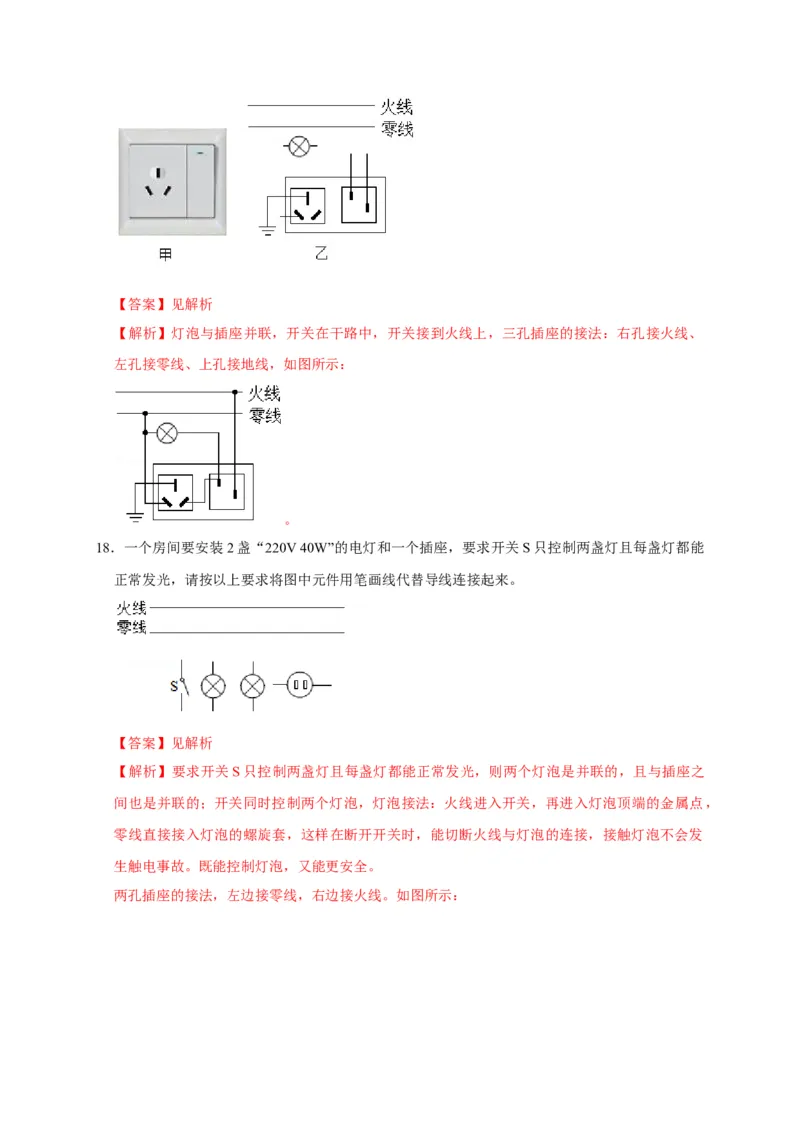

17．如图所示，甲为一个带指示灯的“一开三孔”开关（即一个开关和一个三孔插座连在一起）实
物图。开关断开，指示灯灭，插座不能使用；若指示灯烧坏，插座仍可继续使用。请将图中电
路连接完整。【答案】见解析
【解析】灯泡与插座并联，开关在干路中，开关接到火线上，三孔插座的接法：右孔接火线、
左孔接零线、上孔接地线，如图所示：
。
18．一个房间要安装2盏“220V 40W”的电灯和一个插座，要求开关S只控制两盏灯且每盏灯都能
正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
【答案】见解析
【解析】要求开关S只控制两盏灯且每盏灯都能正常发光，则两个灯泡是并联的，且与插座之
间也是并联的；开关同时控制两个灯泡，灯泡接法：火线进入开关，再进入灯泡顶端的金属点，
零线直接接入灯泡的螺旋套，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发
生触电事故。既能控制灯泡，又能更安全。

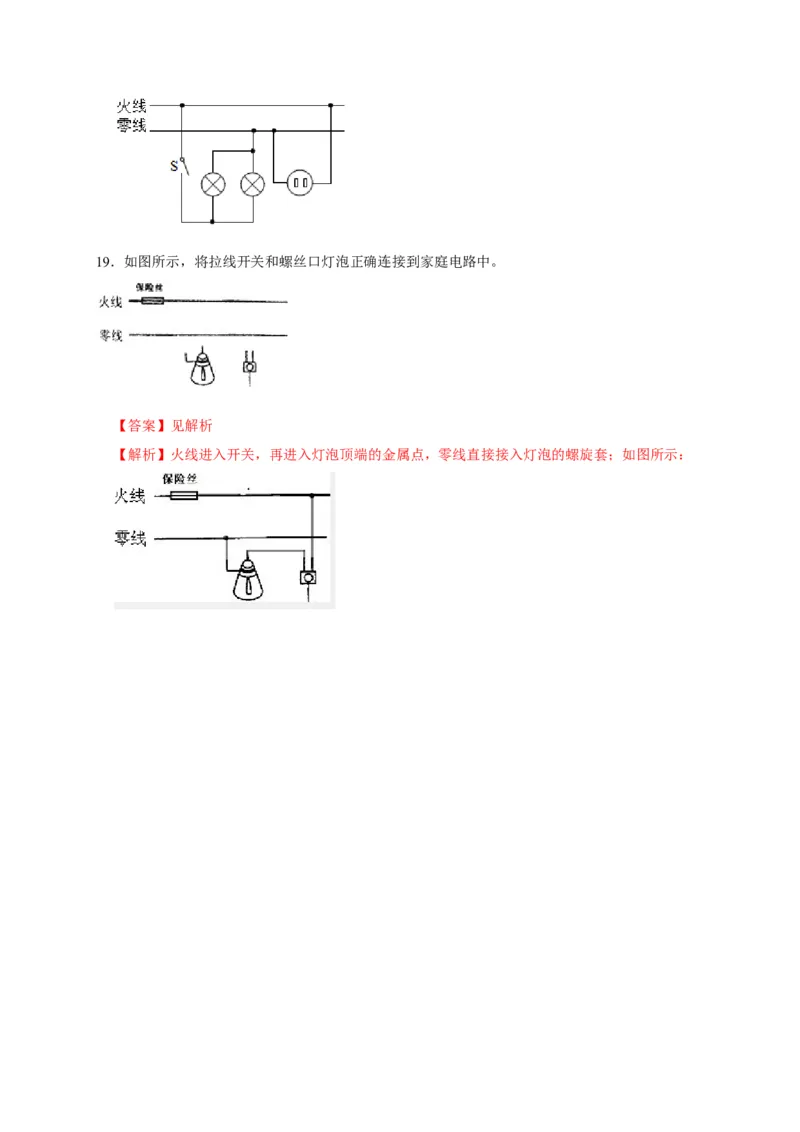

两孔插座的接法，左边接零线，右边接火线。如图所示：19．如图所示，将拉线开关和螺丝口灯泡正确连接到家庭电路中。
【答案】见解析
【解析】火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；如图所示：
