（测试时间：35分钟 总分：70分）
一、选择题（本大题共15个小题，每个小题2分，共30分）
1、家庭电路中接入的电能表，其作用是（ ）
A．给家用电路提供电能
B．提高家用电器效率
C．测量电路消耗的电能
D．保护电路避免火灾

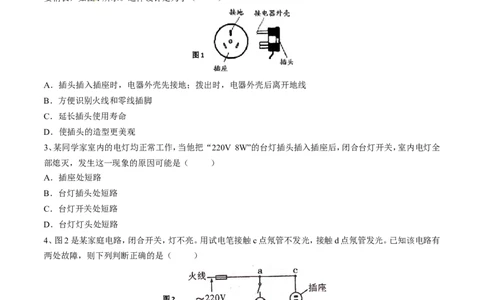

2、许多家用电器的三脚插头有一特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚夫
要稍长，如图1所示。这样设计是为了（ ）
图1
A．插头插入插座时，电器外壳先接地；拨出时，电器外壳后离开地线
B．方便识别火线和零线插脚
C．延长插头使用寿命
D．使插头的造型更美观
3、某同学家室内的电灯均正常工作，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，室内电灯全
部熄灭，发生这一现象的原因可能是（ ）
A．插座处短路
B．台灯插头处短路
C．台灯开关处短路
D．台灯灯头处短路
4、图2是某家庭电路，闭合开关，灯不亮。用试电笔接触c点氖管不发光，接触d点氖管发光。已知该电路有
两处故障，则下列判断正确的是（ ）
图2
A、ac间断路、bd间断路
B、B、ac间断路、eb间断路
C、ac间断路、cd间短路
D、eb间断路、cd间短路
5、下列图3四种情况中，人相对安全的是（ ）6、李明同学寒假在家看电视，为了取暖，他将一个电热器插头插入插座时，听到“叭”的一声，同时从插座中
冒一股黑烟，电视机和电灯都熄灭了，其原因是（ ）
A.电视机烧坏了
B.短路引起空气开关断开
C.电暧器烧坏了
D.灯丝烧断

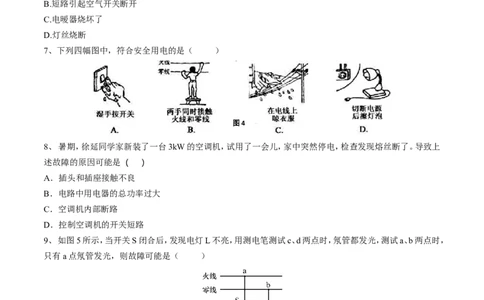

7、下列四幅图中，符合安全用电的是（ ）
图4
8、 暑期，徐延同学家新装了一台3kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了。导致上
述故障的原因可能是（ ）
A．插头和插座接触不良
B．电路中用电器的总功率过大[来源:Zxxk.Com]
C．空调机内部断路
D．控制空调机的开关短路
9、 如图5所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，
只有a点氖管发光，则故障可能是（ ）
图5
A．火线与零线短路
B．a、d之间某处断路
C．b、c之间某处断路
D．电灯的灯丝断了
10、如图6，教室的讲台旁边装有一盏白炽灯和白炽灯的控制开关，老师需要在讲台上安装一个插座，下面是
几位同学的安装方案，其中正确的是（ ）b
a
a
c
图6
A．从白炽灯控制开关的两个接线柱上分别引出两根线将插座接入
B．从白炽灯灯头接线盒内的两个接线柱上分别引出两根线将插座接入
C．剥开a、b分别引出两根线将插座接入
D．剥开a、c分别引出两根线将插座接入

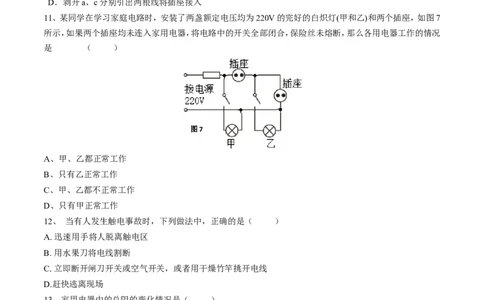

11、某同学在学习家庭电路时，安装了两盏额定电压均为220V的完好的白炽灯(甲和乙)和两个插座，如图7
所示，如果两个插座均未连入家用电器，将电路中的开关全部闭合，保险丝未熔断，那么各用电器工作的情况
是[来源:学（ ）*科*网Z*X*X*K]
图7
A、甲、乙都正常工作
B、只有乙正常工作
C、甲、乙都不正常工作
D、只有甲正常工作
12、 当有人发生触电事故时，下列做法中，正确的是（ ）
A. 迅速用手将人脱离触电区
B. 用水果刀将电线割断
C. 立即断开闸刀开关或空气开关，或者用干燥竹竿挑开电线
D.赶快逃离现场
13、家用电器中的总阻的变化情况是（ ）
A.只开一盏灯时，电路中总电阻最小
B.不开灯时，电路中电阻为零
C.所有灯都开时，电路中的总电阻最大
D.所有灯都开时，电路中的总电阻最小
14、图8甲所示为一个“一开三孔”开关(即一个开关和一个三孔插座连在一起)，它连入电路如图8乙所示。
下列说法正确的是（ ）图8
A．灯和插座是串联的
B．灯和插座是并联的
C．开关只控制插座
D．开关同时控制灯和插座

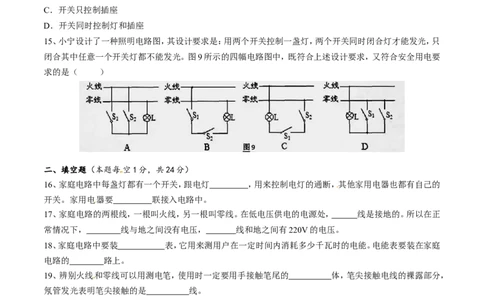

15、小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只
闭合其中任意一个开关灯都不能发光。图9所示的四幅电路图中，既符合上述设计要求，又符合安全用电要
求的是（ ）
图9
二、填空题（本题每空1分，共24分）
16、家庭电路中每盏灯都有一个开关，跟电灯 ，用来控制电灯的通断，其他家用电器也都有自己的
开关。家用电器要 联接入电路中。
17、家庭电路的两根线，一根叫火线，另一根叫零线。在低电压供电的电源处， 线是接地的。所以在正
常情况下， 线与地之间没有电压， 线和地之间有220V的电压。
18、家庭电路中要装 表，它用来测用户在一定时间内消耗多少千瓦时的电能。电能表要装在家庭
电路的 路上。
19、辨别火线和零线可以用测电笔，使用时一定要用手接触笔尾的 体，笔尖接触电线的裸露部分，
氖管发光表明笔尖接触的是 线。
20、家用保险丝是由电阻 、熔点 的铅锑合金制成。保险丝是 联在电路中。如果没有
备用的保险丝， （填“能”或“不能”）用铜丝或铁丝代替保险丝。保险丝是利用
工作的。更换保险丝时，一定要先 电源。
21、三孔插座比两孔插座多的那个孔是跟 连接的。当用电器的三脚插头插在三孔插座里时，除把用
电部分连入电路外，还要把用电器的 与 连接起来。
22、安全用电的原则是，不 低压带电体，不 高压带电体。
23、小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，
因为流入插座的水是 （选填“导体”或“绝缘体”），使电路发生 路，导致空气开关跳
闸。24、如图10所示，甲图是小明家卧室的一个插座，他用试电笔测试插座的A孔，氖管发光，则A孔接的是
线；乙图是一个台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的 （选填“C”
或“D”）插脚接火线。
图10
三、作图题（本大题共5个小题，每小题2分，共10分）
25、请用笔画线代替导线将图11乙中的三孔插座正确接入照明电路.
图11
26、小宝想在卧室安装一盏照明电灯，请在图12中帮他把灯和开关接入电路。
图12
27、小森家有两盏墙壁灯，由一个开关控制，其元件符号如图13所示，试连接电路图。
图13
28、如图14所示，S 是光控开关，夜晚自动闭台，白天断开；S 是声控开关，有声音时自动闭合，安静时断开。
1 2
请把图连接成声光控楼道节能照明电路。图14
29、如图15甲所示，是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关闭合时会发光，插
孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。根据上述现象，在图15乙中画出插线板中开
关、指示灯和插孔的连接方式，并与电源线接通。
火线
开关
零线
指示灯
甲 乙
图15
四、计算题（本大题共1个小题，共6分）
30、（6分） 某电路安装的电能表上标有“220V 5（10）A”，问这电路中除使用2盏“220V 40W”的电灯，一台
60W的电视机外，
①是否还可以同时使用“220V 800W”的电炉？
②如果不使用电炉，只再安装一些“220V 40W”的电灯，最多还可以再安装多少盏？
参考答案
1．C 2．A 3．D 4．B 5．B 6．B 7．D 8．B
9．C 10．C 11．D 12．C 13．D 14．B 15．B
16．串联 并 17．零 零 火 18．电能 干 19．金属 火
20．大 低 串 不能 电流的热效应 切断 21．大地 金属外壳 大地
22．接触 靠近 23．导体 短 24．火 D
25． 26． 27．
[来源:学科网ZXXK]28． 29．
30．① 可以 ② 51
