（测试时间：60分钟 总分：100分）
一、单项选择题（本大题共11个小题，每小题3分，共33分）
1、电源在电路中的作用是 （ ）
A．提供电流 B．提供电压
C．提供电量 D．既提供电压，也提供电流

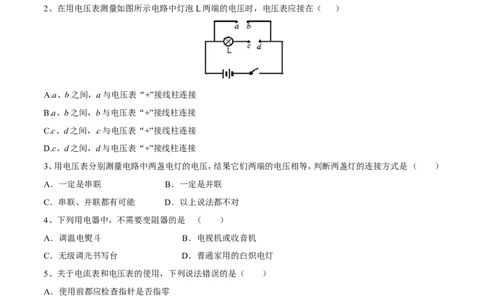

2、在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（ ）
A.a、b之间，a与电压表“+”接线柱连接
B.a、b之间，b与电压表“+”接线柱连接
C.c、d之间，c与电压表“+”接线柱连接
D.c、d之间，d与电压表“+”接线柱连接
3、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，判断两盏灯的连接方式是 （ ）
A．一定是串联 B．一定是并联
C．串联、并联都有可能 D．以上说法都不对
4、下列用电器中，不需要变阻器的是 （ ）
A．调温电熨斗 B．电视机或收音机
C．无级调光书写台 D．普通家用的白炽电灯
5、关于电流表和电压表的使用，下列说法错误的是（ ）
A．使用前都应检查指针是否指零
B．若有两个量程，一般都先用大量程“试触”
C．两表都不能将两接线柱直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，从负接线柱流 出
6、为了研究电阻跟哪些因素有关，实验中必须 （ ）
A．保持一个因素不变，改变其它因素，比较电阻中电流的大小
B．一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小
C．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小D．保持电阻两端电压不变，同时改变一个或几个因素，比较电阻中电流大小
7、一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是 （ ）
A．电阻的最小值是50Ω，允许通过的最大电流是1.5A
B．电阻的最小值是50Ω，允许通过的最小电流是1.5A
C．电阻的最大值是50Ω，允许通过的最小电流是1.5A
D．电阻的最大值是50Ω，允许通过的最大电流是1.5A
8、为了改变一根导线电阻的大小，下列方法中肯定不能达到目的的是（ ）
A．将导线拉长后使用 B.将导线对折后使用
C. 给导线加热 D.改变导线中的电流

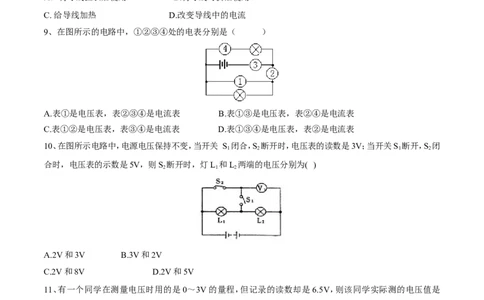

9、在图所示的电路中，①②③④处的电表分别是（ ）
A.表①是电压表，表②③④是电流表 B.表①③是电压表，表②④是电流表
C.表①②是电压表，表③④是电流表 D.表①③④是电压表，表②是电流表
10、在图所示电路中，电源电压保持不变，当开关 S 闭合，S 断开时，电压表的读数是3V；当开关S 断开，S 闭
1 2 1 2
合时，电压表的示数是5V，则S 断开时，灯L 和L 两端的电压分别为( )
2 1 2
A.2V和3V B.3V和2V
C.2V和8V D.2V和5V
11、有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是
( )
A．5V B．2．5V C. 1．3V D．11．5V
二、实验与探究题（除特殊标注外，每空1分，共59分)
12、单位换算：
（1）0.22kV= V （2）3.8×105mV= V
（3）468000Ω＝ MΩ （4）1.1KΩ = Ω

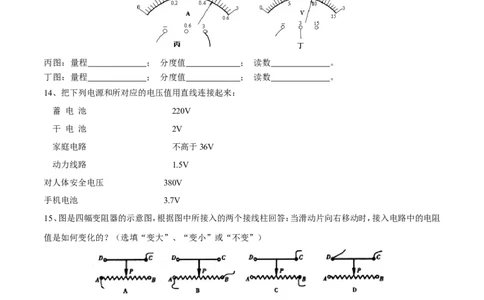

13、请完成图中甲、乙、丙、丁四表的读数。甲图：量程 ； 分度值 ； 读数 。
乙图：量程 ； 分度值 ； 读数 。
丙图：量程 ； 分度值 ； 读数 。
丁图：量程 ； 分度值 ； 读数 。
14、把下列电源和所对应的电压值用直线连接起来：
蓄 电 池 220V
干 电 池 2V
家庭电路 不高于36V
动力线路 1.5V
对人体安全电压 380V
手机电池 3.7V
15、图是四幅变阻器的示意图，根据图中所接入的两个接线柱回答：当滑动片向右移动时，接入电路中的电阻
值是如何变化的？（选填“变大”、“变小”或“不变”）
图A连入电阻 ；
图B连入电阻 ；
图C连入电阻 ；
图D连入电阻 。
16、读出图中两电阻箱的示数：甲图的示数是 ；
乙图的示数是 。
17、做实验时需要6V的电源，则要用 节干电池串联，或用 节蓄电池串联才行。
18、如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为
0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
（1）（3分）按要求连接实物图。
（2）（3分）画出相应的电路图。
（3）连接电路时开关应处于___________（填“断开”或“闭合”）状态，变阻器的滑片应处于阻值_________
（填“最大”或“最小”）处。
（4）若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是__________________________；如发现
电流表、电压表的指针均反偏，最简单的解决方法是______________________；如移动滑片P发现两表示数
均比较小且不变，则原因为 。
19、小芳同学在探究“决定导体电阻大小的因素”时，做出了如下猜想：
猜想①：在温度不变时，导体的电阻与导体的材料有关；猜想②：在温度不变时，导体的电阻与导体的长度有关；
猜想③：在温度不变时，导体的电阻与导体的横被面积有关．
供她选择的导体如下表所示：
序号 材料 长度（m） 横截面积（mm2）
A 镍铬合金 0.8 0.5
B 锰铜 0.8 1
C 锰铜 0.8 0.5
D 锰铜 1.2 0.5
她画出了实验电路图，并按要求正确地连接了电路．请完成下列填空（只填序号）：
(1)要验证猜想①，小芳同学应选择的两段导体是 和 ；
(2)要验证猜想②，小芳同学应选择的两段导体是 和 ；
(3)要验证猜想③，小芳同学应选择的两段导体是 和 ；
（4）这种物理研究方法，通常叫做 。
20、物理课上，小明探究了串联电路中电压的规律，他还想知道并联电路中的电压有什么规律，于是在课后请
你和他合作进行了以下探究：
（1）提出问题：并联电路中，各支路两端的电压有什么关系？
（2）你的猜想是（2分）： ；
（3）设计实验:图为两个灯泡并联的电路图,用电压表分别测量两个灯泡L、L 以及电源两端的电压.所需的实
1 2
验器材有（2分）： .
（4）进行实验：按照电路图连接电路，进行实验测量，记录实验数据.
（5）分析论证：（只要求粗略地写出分析和论证的思路，即怎样得出结论的）（3分）
.
（6）实验结论：两个灯泡L、L 的电压和电源电压相等.
1 2
（7）实验评估：上述实验中，小明只进行了一次测量，得出的结论偶然性的机会很大.为了使实验结论具有普
遍性，你将建议小明怎样做？（2分）
.
（8）实验问答：如果电源电压为3V，那么根据探究的结论，灯L 的电压为 V，灯L 的电压为 V.
1 2
三、.计算题（本大题共1个小题，共8分)21、（8分）图所示，用电压表分别测量L 两端的电压U、L 两端的电压U 以及L、L 串联的总电压U，请根据
1 1 2 2 1 2
表盘读数回答下列问题：
S
U U
1
L L
1 2 -
- 3 15
3 15
⑴ L 两端的电压U 是多大？
1 1
⑵ L 两端的电压U 是多大？
2 2
⑶ L、L 串联的总电压U是多大？
1 2
⑷ 电源电压是多大？参考答案
一、单项选择题
题号 1 2 3 4 5 6 7 8 9 10 11
答案 B A C D C B D D A A C
二．实验与探究题
12、（1）220，（2）380，（3）0.468，（4）1100
13、甲图:0-0.6A,0.02A,0.48A
乙图：0-15V，0.5V，11.5V
14、 蓄 电 池 220V
干 电 池 2V
家庭电路 不高于36V
动力线路 1.5V
对人体安全电压 380V
手机电池 3.7V
15、变大，不变，变小，不变
16、327Ω,4051Ω
17、4,3
S
18、（1）实物连接如左下图所示；（2）电
路图如右下图所示；
（3）断开，最大；（4） 灯泡断路，对换电
源的正负接线柱即可，滑动变阻器接法
错误（两线头均接在线圈两端的接线柱
了）。
19、（1）A，C；(2)C，D；(3)B，C；(4) 控制变量法。
20、（2）并联电路中，各支路两端的电压相等；（3）电源、开关、导线、电压表、灯泡（两个以上规格不同）；（5）
比较L1、L2两端的电压U1、U2及电源电压，如有U1=U2=U,则并联电路中各支路两端电压相等且等于电源
电压；（7）用不同规格的小灯泡多测几组数据；（8）3，3
三.计算题(8分)21、（1）U1=1.7V,(2)U2=1.3V,(3)U总=3V,(4)U电=U总=3V
