文档内容
1.某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R ，测量未知电阻Rx阻值，图所示中无
0
法实现测量Rx阻值的电路图是（ ）

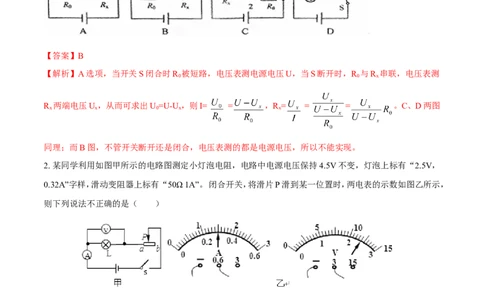

【答案】B
【解析】A选项，当开关S闭合时R 被短路，电压表测电源电压U，当S断开时，R 与R 串联，电压表测
0 0 x
R 两端电压U，从而可求出U=U-U，则I= = ，R = = = 。C、D两图
x x 0 x x
同理；而B图，不管开关断开还是闭合，电压表测的都是电源电压，所以不能实现。
2. 某同学利用如图甲所示的电路图测定小灯泡电阻，电路中电源电压保持4.5V不变，灯泡上标有“2.5V，
0.32A”字样，滑动变阻器上标有“50Ω 1A”。 闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，
则下列说法不正确的是（ ）
A．此时灯泡的电阻为8Ω
B．此时灯泡和滑动变阻器的阻值之比为8:7
C．该电路能探究串联电路电流的特点
D．该电路能探究电流与电压的关系
【答案】D
【解析】闭合开关，将滑片P滑到某一位置时，两电表的示数如图乙所示，此时电压表的示数是2.4v，电流表的
示数是0.3A，此时灯泡的电阻为R =U/I=2.4v /0.3A =8Ω;滑动变阻器两端的电压是4.5v-2.4v=2.1v，在串联电
L路中电压之比等于电阻之比，所以灯泡和滑动变阻器的阻值之比为R ：R =U ：U =2.4v：2.1v=8:7. 该电路
L 滑 L 滑
能探究串联电路电流的特点；该电路不能能探究电流与电压的关系，因为灯泡的电阻是变化的。所以选D。

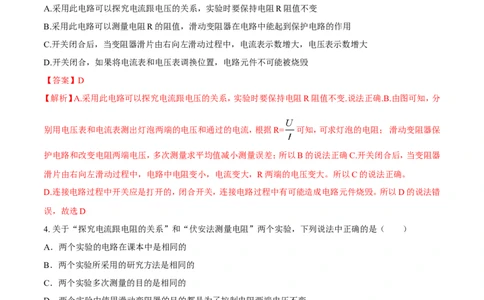

3. 如图所示是同学们做电学实验时使用的电路，同学们对此电路提出以下说法中错误的是（ ）
A.采用此电路可以探究电流跟电压的关系，实验时要保持电阻R阻值不变
B.采用此电路可以测量电阻R的阻值，滑动变阻器在电路中能起到保护电路的作用
C.开关闭合后，当变阻器滑片由右向左滑动过程中，电流表示数增大，电压表示数增大
D.开关闭合，如果将电流表和电压表调换位置，电路元件不可能被烧毁
【答案】D
【解析】A.采用此电路可以探究电流跟电压的关系，实验时要保持电阻R阻值不变.说法正确.B.由图可知，分
别用电压表和电流表测出灯泡两端的电压和通过的电流，根据R= 可知，可求灯泡的电阻； 滑动变阻器保
护电路和改变电阻两端电压，多次测量求平均值减小测量误差；所以B的说法正确C.开关闭合后，当变阻器
滑片由右向左滑动过程中，电路中电阻变小，电流变大，R两端的电压变大。所以C的说法正确。
D.连接电路过程中开关应是打开的，闭合开关，连接电路过程中有可能造成电路元件烧毁。所以D的说法错
误，故选D
4. 关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是（ ）
A．两个实验的电路在课本中是相同的
B．两个实验所采用的研究方法是相同的
C．两个实验多次测量的目的是相同的
D．两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变
【答案】A
【解析】A这两个实验的实验电路图都相同，说法正确；B在“探究电流跟电阻的关系”时需要采用控制变量
法，而“伏安法测量电阻”时不需要利用控制变量法，不正确；C这是两个完全不同的实验，因此两个实验的
目的完全不同，故说法错误D、“探究电流跟电阻的关系”时，使用滑动变阻器的目的都是为了控制电阻两
端电压不变；而在“伏安法测量电阻”实验时，使用滑动变阻器是为了多次测量取平均值减小误差，所以选
A5．在“测量小灯泡电阻”的实验中，滑动变阻器所起作用的说法不正确的是（ ）
A.改变电路中的电流
B.保护电路
C.改变被测小灯泡的电阻
D.改变被测小灯泡两端的电压
【答案】C
【解析】A、移动滑动变阻器的滑片，改变了连入电路的电阻，改变了电路中的电流．B、滑动变阻器的连入电
路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，起到保护电路的作用．C、灯泡灯丝的长度、
材料、横截面积有关，实验过程中三者没有发生变化，因此小灯泡的电阻不变．D、移动滑动变阻器的滑片时，
改变了电路中电阻的大小，从而改变了电路中的电流，根据U=IR可得，灯泡的电阻不变，电流变化，所以被
测电阻两端的电压变化．故选C．

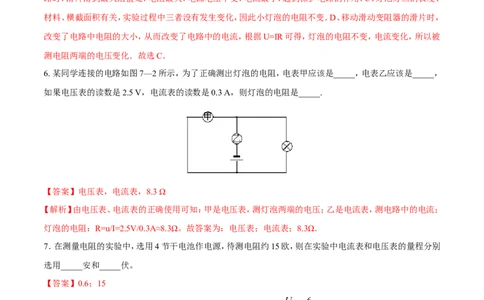

6. 某同学连接的电路如图7—2所示，为了正确测出灯泡的电阻，电表甲应该是_____，电表乙应该是_____，
如果电压表的读数是2.5 V，电流表的读数是0.3 A，则灯泡的电阻是_____.
【答案】电压表，电流表，8.3 Ω
【解析】由电压表、电流表的正确使用可知：甲是电压表，测灯泡两端的电压；乙是电流表，测电路中的电流；
灯泡的电阻：R=u/I=2.5V/0.3A≈8.3Ω。故答案为：电压表；电流表；8.3Ω．
7．在测量电阻的实验中，选用4节干电池作电源，待测电阻约15欧，则在实验中电流表和电压表的量程分别
选用_____安和_____伏。
【答案】0.6；15
【解析】一节干电池的电压为1.5V，4节是6V，电路中电流 ，所以电流表选择的量程
为0.6A，电压表所选量程为15V
故答案为：0.6；15
8．在用伏安法测电阻时，已知待测电阻的阻值在10欧～20欧之间，现有电压为6伏的电池组，那么，在实验
中电压表应选________的量程，电流表应选________的量程．
【答案】0～15伏，0～0.6安
【解析】根据电池组的电压为6伏.只能选0～15伏的量程.我们计算出电路的最大电流为,所以电流表应选0～0.6安的量程.
9．某同学测小灯泡电阻的电路如图5所示，其中电源电压为4.5V。他按电路图正确连接好实验电路，并检查
各元件完好。然后闭合开关 S，发现灯泡很亮，且电压表的读数为 4.5V。造成该现象的原因为是
。

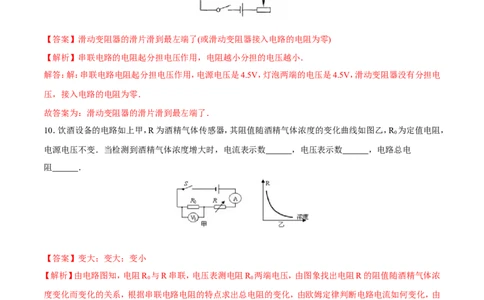

【答案】滑动变阻器的滑片滑到最左端了(或滑动变阻器接入电路的电阻为零)
【解析】串联电路的电阻起分担电压作用，电阻越小分担的电压越小．
解答：解：串联电路电阻起分担电压作用，电源电压是4.5V，灯泡两端的电压是4.5V，滑动变阻器没有分担电
压，接入电路的电阻为零．
故答案为：滑动变阻器的滑片滑到最左端了．
10．饮酒设备的电路如上甲，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R 为定值电阻，
0
电源电压不变．当检测到酒精气体浓度增大时，电流表示数 ，电压表示数 ，电路总电
阻 ．
【答案】变大；变大；变小
【解析】由电路图知，电阻R 与R串联，电压表测电阻R 两端电压，由图象找出电阻R的阻值随酒精气体浓
0 0
度变化而变化的关系，根据串联电路电阻的特点求出总电阻的变化，由欧姆定律判断电路电流如何变化，由
U=IR可知电压表示数如何变化．
解：由电路图甲知，电阻R 与R串联，电压表测电阻R 两端电压，
0 0
由图象乙可知，随酒精浓度的增大，酒精气体传感器R阻值减小，电路的总电阻减小，
∵I= ，
∴电路中电流变大，R 两端电压变大，即电压表示数变大。
0
11. 小明用如图所示电路测量某电路元件盒中未知电阻Rx的阻值，已知未知电阻R 的阻值不小于5Ω，电源
x由两节干电池组成，除了开关、导线外，可供使用的实验器材有：电压表（量程0﹣15V，0﹣3V），电流表（量程
0﹣3A，0﹣0.6A），滑动变阻器R（20Ω，1A），阻值已知且大小不等的定值电阻R1和R2．
（1）为完成此实验，电压表的量程应选择 V，电流表的量程应选择 A．
（2）实验中移动滑动变阻器的滑片，当电流表的示数是0.14A时，电压表的示数是2.1V，当电流表的示数是
0.2A时，电压表的示数是1.8V，电路元件盒中电源电压是 V，未知电阻Rx的阻值是 Ω．
（3）小明的同学利用上述器材，还设计了测量位置电阻Rx的四种实验电路，其中无法测出未知电阻Rx的是
．
【答案】（1）0～3；0～0.6； （2）2.8；5； （3）A．
【解析】
试题分析：（1）因为电源由两节干电池组成，所以电源电压为3V，电压表的量程为0～3V；
当滑动变阻器的电阻为零时，电路中的电阻最小，此时电流最大， 。因此电流表
的量程为0～0.6A。
（2）滑动变阻器和定值电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。根据串联电路的
电压特点，当滑动变阻器两端的电压从2.1V降低到1.8V，定值电阻两端的电压变化了 。通过定
值电阻的电流变化了 。所以定值电阻的阻值 。当电流为0.14A时，定值
电阻两端的电压 ，电源电压 。
（3）A选项，将滑动变阻器接入电路的阻值最大，读出电压表的示数U，并根据欧姆定律求出电路中的电流
1I，由于不知道Rx两端的电压，所以不能求出Rx的阻值。
B选项，使滑动变阻器接入电路的阻值为零，此时被测电阻两端电压等于电源电压U，并读出电流表的示数
I，根据欧姆定律可以求出未知电阻的阻值。因此该电路可以测量出未知电阻的阻值。
C选项，当开关S拨至1时，读出电流表的示数为I， 。
1 U I（R R ）
源 1 1 x
当开关S拨至2时，读出电流表的示数为I， 。可以求得Rx的大小。
2
D选项，当S断开时，电压表测电源电压。当S断开，电压表测R1两端的电压，根据欧姆定律，能求出电路中
的电流。由串联电路的电压特点，求出Rx两端的电压，再根据欧姆定律就可以求出Rx的阻值。
正确的选择是A。
