学习目标：
欧姆定律简单应用。
学案导学
欧姆定律在串联电路中的应用
1.串联电路

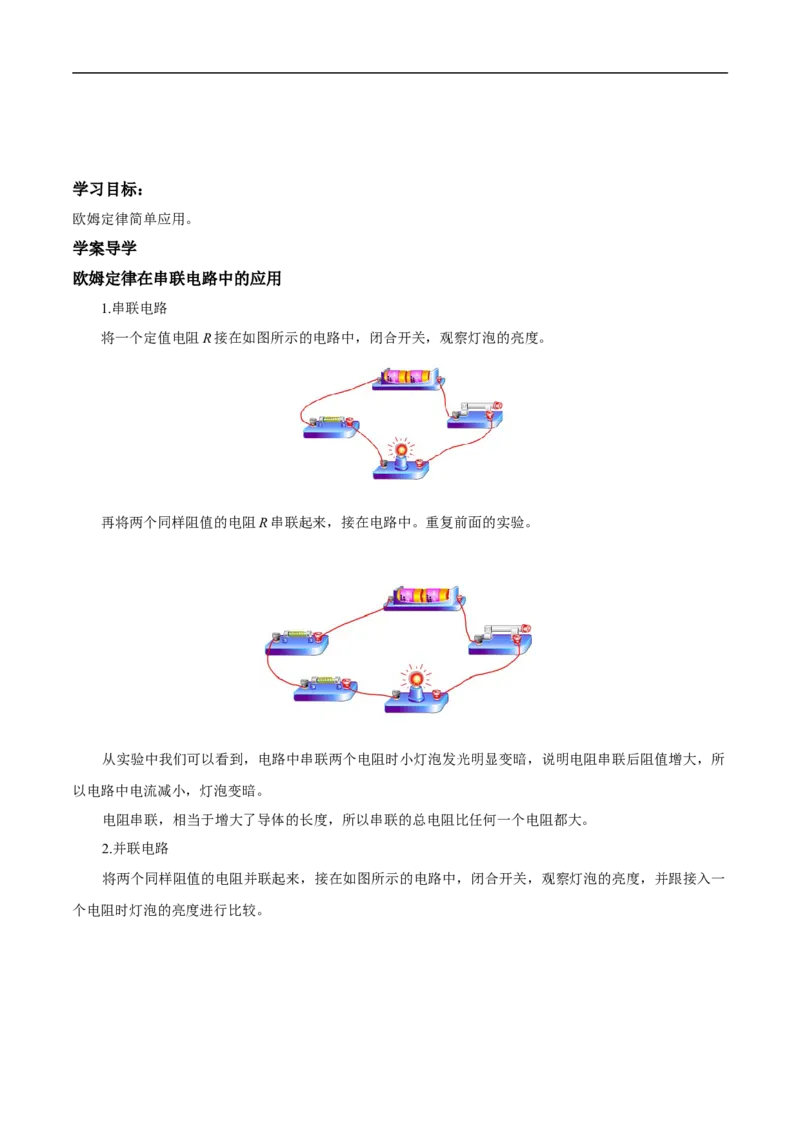

将一个定值电阻R接在如图所示的电路中，闭合开关，观察灯泡的亮度。
再将两个同样阻值的电阻R串联起来，接在电路中。重复前面的实验。
从实验中我们可以看到，电路中串联两个电阻时小灯泡发光明显变暗，说明电阻串联后阻值增大，所
以电路中电流减小，灯泡变暗。
电阻串联，相当于增大了导体的长度，所以串联的总电阻比任何一个电阻都大。
2.并联电路

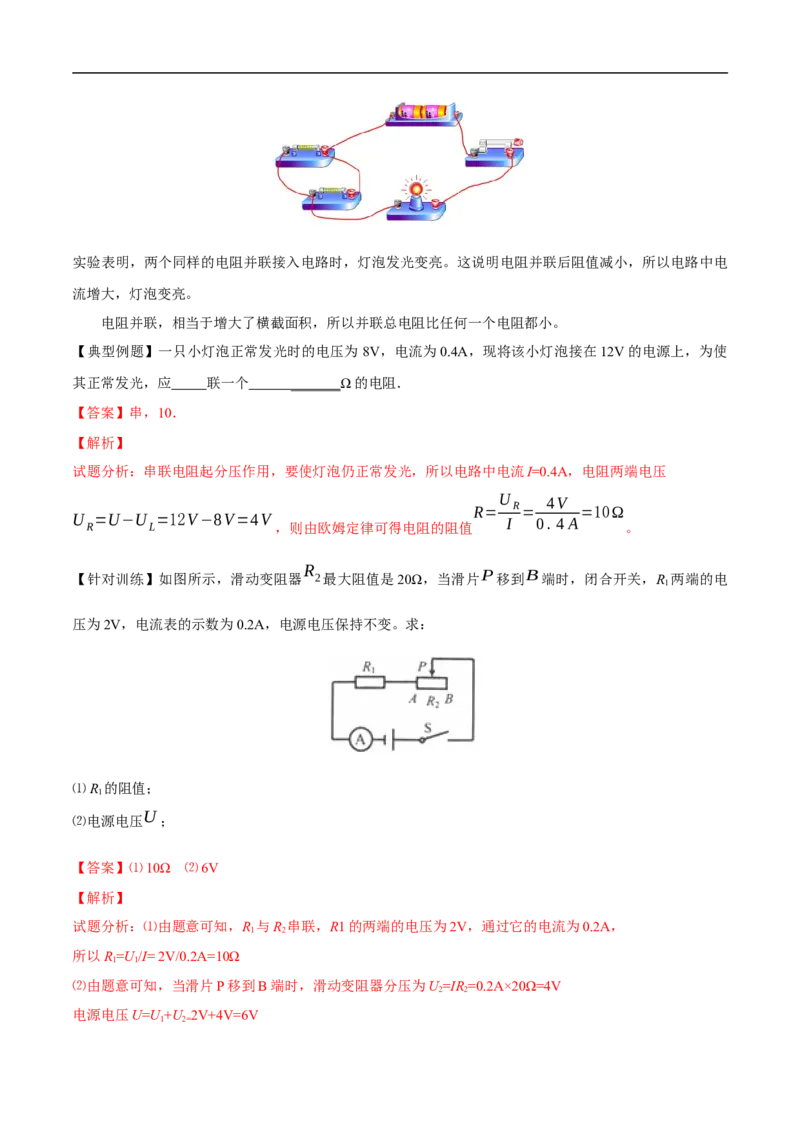

将两个同样阻值的电阻并联起来，接在如图所示的电路中，闭合开关，观察灯泡的亮度，并跟接入一
个电阻时灯泡的亮度进行比较。实验表明，两个同样的电阻并联接入电路时，灯泡发光变亮。这说明电阻并联后阻值减小，所以电路中电
流增大，灯泡变亮。
电阻并联，相当于增大了横截面积，所以并联总电阻比任何一个电阻都小。

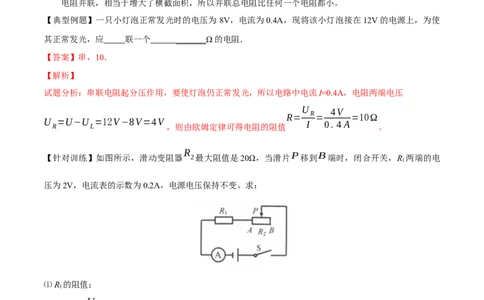

【典型例题】一只小灯泡正常发光时的电压为 8V，电流为0.4A，现将该小灯泡接在12V的电源上，为使
其正常发光，应 联一个 ______ _Ω的电阻．
【答案】串，10．
【解析】
试题分析：串联电阻起分压作用，要使灯泡仍正常发光，所以电路中电流I=0.4A，电阻两端电压
U 4V
R= R = =10Ω
U =U−U =12V−8V=4V I 0.4A
R L ，则由欧姆定律可得电阻的阻值 。
R
【针对训练】如图所示，滑动变阻器 2最大阻值是20Ω，当滑片P移到B端时，闭合开关，R 两端的电
1
压为2V，电流表的示数为0.2A，电源电压保持不变。求：
⑴R 的阻值；
1
U
⑵电源电压 ；
【答案】⑴10Ω ⑵6V
【解析】
试题分析：⑴由题意可知，R 与R 串联，R1的两端的电压为2V，通过它的电流为0.2A，
1 2
所以R=U/I= 2V/0.2A=10Ω
1 1
⑵由题意可知，当滑片P移到B端时，滑动变阻器分压为U=IR =0.2A×20Ω=4V
2 2
电源电压U=U+U 2V+4V=6V
1 2=今日感悟
