第十六章
电压 电阻

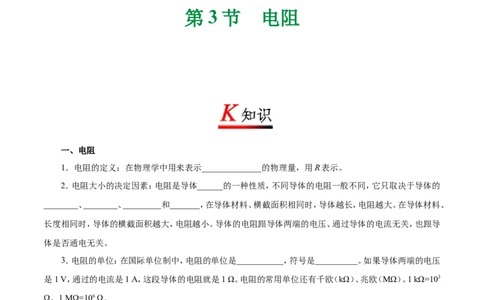

第 3 节 电阻
一、电阻
1．电阻的定义：在物理学中用来表示______________的物理量，用R表示。
2．电阻大小的决定因素：电阻是导体______的一种性质，不同导体的电阻一般不同，它只取决于导体的
________、________、_________和_______，在导体材料、横截面积相同时，导体越长，电阻越大。在导体材料、
长度相同时，导体的横截面积越大，电阻越小。导体的电阻跟导体两端的电压、通过导体的电流无关，也跟导
体是否通电无关。
3．电阻的单位：在国际单位制中，电阻的单位是___________，符号是__________。如果导体两端的电压
是1 V，通过的电流是1 A，这段导体的电阻就是1 Ω。电阻的常用单位还有千欧（kΩ）、兆欧（MΩ）。1 kΩ=103
Ω，1 MΩ=106 Ω。
4．电阻在电路图中的符号： 。
二、半导体
1．定义：导电能力介于_______和_______之间的材料。
2．半导体的特性
特性名称 特性内容 用途 应用实例
半导体材料受热后，
热敏特性 电阻随温度升高而迅 热敏电阻 热敏温度计
速减小半导体材料受到光照
光敏特性 光敏电阻 光电计数器
时，电阻大大减小
半导体材料受压时会
压敏特性 压敏电阻 称重计
改变电阻值
掺入极微量的杂质可
掺杂特性 使其导电性能发生较 晶体管 发光二极管
大改变
三、超导体
1．定义：某些物质在温度_________时电阻会变成零的现象叫超导现象。能发生超导现象的物体叫超导
体。

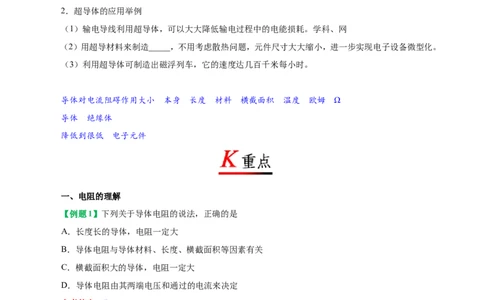

2．超导体的应用举例
（1）输电导线利用超导体，可以大大降低输电过程中的电能损耗。学科、网
（2）用超导材料来制造_____，不用考虑散热问题，元件尺寸大大缩小，进一步实现电子设备微型化。
（3）利用超导体可制造出磁浮列车，它的速度达几百千米每小时。
导体对电流阻碍作用大小 本身 长度 材料 横截面积 温度 欧姆 Ω
导体 绝缘体
降低到很低 电子元件
一、电阻的理解
【例题1】下列关于导体电阻的说法，正确的是
A．长度长的导体，电阻一定大
B．导体电阻与导体材料、长度、横截面积等因素有关
C．横截面积大的导体，电阻一定大
D．导体电阻由其两端电压和通过的电流来决定
参考答案：B
试题解析：导体的电阻是导体的一种性质，导体的电阻由导体的长度、横截面积和材料决定；故AC错误，
B正确；导体的电阻是导体的一种性质，反映了导体对电流阻碍作用的大小，导体的电阻与导体两端电压和
电流无关，故D错误。故选B。
二、影响电阻大小的因素
导体电阻的大小取决于导体的材料、长度、横截面积以及温度。因为一个导体连入电路之前，它的长度、
横截面积和组成材料是确定的，所以当温度确定时，它的电阻就确定了。也就是说导体的这种阻碍作用总是存在的，不会因为导体两端没有加电压，或者导体中没有电流通过，这种阻碍作用就不存在，只是此时导体没
有起到阻碍电流的作用而已。因此一个导体的电阻，不会因为是否加电压或是否有电流通过而改变，即导体
的电阻是导体本身的一种性质。
【例题2】（2018·吉林模拟）在“探究导体的电阻跟哪些因素有关”的实验中：
（1）甲同学的猜想是：①电阻可能与导体的材料有关。
乙同学的猜想是：②电阻可能与导体的温度有关。
丙同学的猜想是：③电阻可能与导体的横截面积有关。
根据你掌握的电学知识，你认为：④电阻还与_________有关。

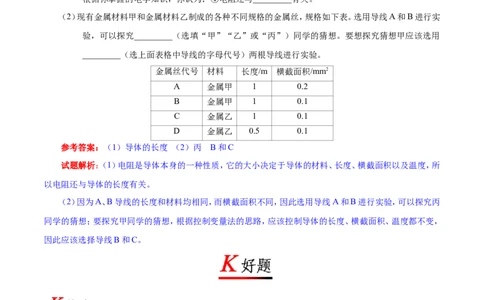

（2）现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如下表。选用导线A和B进行实
验，可以探究_________（选填“甲”“乙”或“丙”）同学的猜想。要想探究猜想甲应该选用
_________（选上面表格中导线的字母代号）两根导线进行实验。
金属丝代号 材料 长度/m 横截面积/mm2
A 金属甲 1 0.2
B 金属甲 1 0.1
C 金属乙 1 0.1
D 金属乙 0.5 0.1
参考答案：（1）导体的长度 （2）丙 B和C
试题解析：（1）电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积以及温度，所
以电阻还与导体的长度有关。
（2）因为A、B导线的长度和材料均相同，而横截面积不同，因此选用导线A和B进行实验，可以探究丙
同学的猜想；要探究甲同学的猜想，根据控制变量法的思路，应该控制导体的长度、横截面积、温度都不变，
因此应该选择导线B和C。
1．（2018·南雄二模）一段1 m长的电阻丝，下列做法能使它的电阻增大的是
A．对折
B．长度拉伸为原来的2倍
C．增大电阻丝两端电压
D．外表涂上绝缘材料2．（2018·静安区一模）甲、乙是由同种材料制成的两导体，若甲的电阻大于乙的电阻，则关于甲、乙的长度L
及横截面积S大小的情况，不可能存在的是
A．L ＞L ，S ＞S
甲 乙 甲 乙
B．L ＜L ，S ＜S
甲 乙 甲 乙
C．L ＞L ，S =S
甲 乙 甲 乙
D．L ＜L ，S ＞S
甲 乙 甲 乙
3．（2018·佛山校级月考）下列物理量中，以科学家的名字“欧姆”作为单位的物理量是
A．电压 B．电阻 C．电流 D．电功率

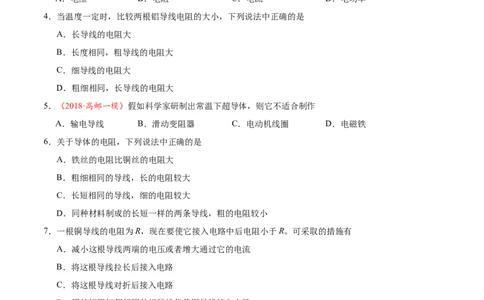

4．当温度一定时，比较两根铝导线电阻的大小，下列说法中正确的是
A．长导线的电阻大
B．长度相同，粗导线的电阻大
C．细导线的电阻大
D．粗细相同，长导线的电阻大
5．（2018·高邮一模）假如科学家研制出常温下超导体，则它不适合制作
A．输电导线 B．滑动变阻器 C．电动机线圈 D．电磁铁
6．关于导体的电阻，下列说法中正确的是
A．铁丝的电阻比铜丝的电阻大
B．粗细相同的导线，长的电阻较大
C．长短相同的导线，细的电阻较大
D．同种材料制成的长短一样的两条导线，粗的电阻较小
7．一根铜导线的电阻为R，现在要使它接入电路中后电阻小于R。可采取的措施有
A．减小这根导线两端的电压或者增大通过它的电流
B．将这根导线拉长后接入电路
C．将这根导线对折后接入电路
D．用长短粗细都相同的铝导线代替铜导线接入电路
8．（2018·无锡模拟）LED灯带在装饰材料中被广泛应用，灯带中的LED灯串联后经电流适配器接入照明电
路，如图所示。她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不
发热。以下推断符合上述事实的是A．一只LED正常工作的电压是220 V
B．灯带中一只LED灯断路后其它灯还亮
C．LED灯工作时主要是将内能转化为光能
D．LED灯具有单向导电性
9．为了比较电阻R 和R 的大小，四位同学分别设计了如图所示的电路（电源电压未知），其中不可行的是
1 2
10．（2018·成都模拟）小佑收集了很多材料和长度都相同但粗细不同的铅笔芯。如图所示，是用他身边的器材
自制的简易调光灯电路。闭合开关，夹子A向右移动的过程中灯泡亮度应该_________（选填“变亮”
“变暗”或“不变”）；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调
换更_________（选填“粗”或“细”）的铅笔芯来做实验。
11．如图所示电路，AB和CD均为镍铬合金线。闭合开关后，通过观察 ，可以比较出合金线电阻的
大小，这种研究方法叫 （填“等效替代法”或“转换法”）。这个实验装置是研究电阻大小与导
体 的关系。12．有四根导线，有关导线规格的数据如下表。若要研究导线的电阻跟它们的横截面积的关系，应当选用哪两
根导线？答：选用 。
导线 材料 长度 横截面积
甲 铁 1 m 0.2 cm2
乙 铝 1 m 0.2 cm2
丙 铝 0.5 m 0.2 cm2
丁 铝 1 m 0.1 cm2
13．滑动变阻器是通过改变电阻丝的长度来逐渐改变电阻的，说明了导体的电阻与长度有关，除此以外，导体
的电阻还与 、 有关（至少写出2个）。
14．水银的温度降到–269 ℃时，其电阻会完全消失，这种现象叫做 现象。如果应用该现象进行远距离
输电，电线 （选填“会”或“不会”）发热。学，科网
15．某同学用如图所示的电路做“探究影响电阻大小因素”的实验，图中甲、乙、丙是镍铬合金丝，甲、乙长
度相同，乙、丙粗细相同。电路中，电阻R的作用是 。实验中，要想比较接入M、N两点间电阻的大
小，可以根据 来判断，如果还想要探究“导体电阻的大小与其横截面积的关系”，应选用电阻丝
。
16．如图甲是电位器示意图，P旋片可随转动旋钮改变在碳膜的位置，从而改变接入电阻的大小。请将该电位
器连入乙图，要求逆时针旋转P旋片时，灯泡变暗。
17．如图所示，长度相同、横截面积不同的铁棒AB和CD连接在一起，将AD两端接入电路中，则下列说法中
正确的是A．AB段电阻大，电流小
B．CD段电阻大电流大
C．AB段电阻大，电流与CD段相等
D．CD段电阻大，电流与AB段相等
18．（2018·沧州期末）一根铜导线电阻为R，现将它对折起来连入电路，则它的电阻
A．大于R B．小于R C．等于R D．无法判断
19．（2018·兴化二模）二极管是一种由半导体材料制成电子元件，它的符号为 。小明以图甲的方式把二
极管接入电路，闭合开关电流表有示数，小灯泡发光；把二极管反向后再接回原处（如图乙），闭合开关
灯泡不亮，电流表无示数，根据这一特点，如果小明接成图丙所示电路，则关于此电路下列说法正确的是
A．灯泡不工作，电流表没有示数
B．灯泡工作，电流表没有示数
C．灯泡不工作，电流表有示数
D．灯泡工作，电流表有示数
20．（2018·邯郸校级月考）在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有
一根，其他器材足够，下面实验探究活动中他可能完成的是
A．探究异体电阻与长度的关系
B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系
D．探究导体电阻与温度的关系
21．（2018·济宁四模）LED灯的核心元件是发光二极管，二板管是由_________材料制成的，通过观察LED是
否发光，不但可以判断电流的有无，还能够判断电流的_________。
22．（2018·大连一模）家庭中的空调和台灯是_________联的，空调和台灯的电源线虽然都是铜线，但规格明
显不同，这主要是因为_________（选填“长度”或“横截面积”）对导线电阻的影响。23．（2018·江西期末）如图所示，用导线把电池、小灯泡和一段粗细均匀的铅笔芯连接起来，使A端的导线固
定，B端的导线向左移动的过程中（导线与铅笔芯接触良好），小灯泡的亮度________（选填“变暗”
“变亮”或“不变”），这表明导体电阻的大小跟导体的________有关。
24．（2018·崇仁校级月考）如下图甲所示，把玻璃珠接入电路中，闭合开关，灯不亮，说明玻璃是____________；
现给玻璃珠加热，如下图乙所示，当玻璃珠加热到红炽状态时，发现灯发光了，说明玻璃在红炽状态下会
变成________。（均选填“导体”或“绝缘体”）
25．（2018·吉安期末）如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，
使正对车辆的红灯亮起，行人安全通过；按钮相当于电路中的_____；红绿灯实际上是发光二极管，它是
由_____（选填“超导体”或“半导体”）材料制成的。
26．（2018·白银期末）镍铬合金丝是_____（填“导体”或“绝缘体”），影响镍铬合金丝电阻大小的因素有
_____、_____、_____和温度。
27．（2018·长春校级月考）温度一定的条件下，做“研究影响电阻大小的因素”的实验，采用了控制变量的方
法。下表给出了实验中所用到的导体的情况，回答下列问题。
（1）选择C和F两根导体是为了研究导体电阻与______的关系；
（2）为了研究导体电阻与长度的关系，应选择的两根导体是______和______；
（3）为了研究导体电阻与横截面积的关系，应选择的两根导体是______和______。
28．在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。
实验室提供了4根电阻丝，其规格、材料如下表所示。
（1）按照图所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，则通过
观察______________________来比较导体电阻的大小。
（2）为了验证上述猜想①，应该选用编号_______两根电阻丝分别接入电路进行实验．
（3）分别将A和D两电阻丝接入电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当
长度和横截面积相同时，导体电阻跟___________有关。
（4）要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两
表的连接和示数下图所示。但通过观察发现电流表指针偏转过小，这样会导致实验误差
__________，解决这一问题的措施是____________________.
29．学习了电学知识后，小明对影响电阻大小的部分因素进行了探究，器材有：开关、电流表、干电池（电压恒
为1.5 V）各一个，三根完全相同的合金丝，导线若干，连接如图甲所示的电路，小明将合金丝以不同方式
分别接入电路A、B之间，闭合开关S后，记录的数据如表。
根据实验数据，回答下列问题：（1）图乙是将一根合金丝接入电路时电流表的读数，请将其填入表格中。
连接方式 一根 两根串联 三根串联 两根并联 三根并联
电流表读数/A 0.15 0.1 0.6 0.9
（2）导体电阻的大小跟材料、长度和横截面积的关系。
A．电阻的大小与长度的关系是： ；
B．电阻的大小与横截面积的关系是： 。
（3）分析表中的实验数据，还可以得出导体的电流与电阻的关系： 。
（4）实验中一根合金丝的电阻为 Ω，若该合金丝的横截面积为1 mm2，则一根合金丝的长
度是 m。（已知该合金丝长1 m，横截面积1 mm2的阻值为1 Ω）
30．（2018·东台月考）阅读短文，回答问题：
半导体的应用
半导体指常温下导电性能介于导体与绝缘体之间的材料。半导体是指一种导电性可受控制，范围可
从绝缘体至导体之间的材料。
发光二极管（LED）是半导体二极管的一种，具有单向导电性。当二极管两端外加正向电压时，如果
正向电压很小，正向电流也几乎为零，当正向电压大于某个值以后，二极管正向导通，电流随电压增大而
迅速上升。当二极管两端外加反向电压不超过一定范围时，通过二极管的电流几乎为零，二极管处于截
止状态。外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。因而使用时应避免
二极管外加的反向电压过高。如图甲所示为某发光二极管中的电流随它两端电压变化的曲线。
PTC是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷
暖风器、陶瓷电热水壶等就是用这种材料做成的。PTC有一个根据需要设定的温度，低于这个温度时，其
电阻随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫
“居里点温度”，用PTC材料制成的电热器具有发热、控温双重功能，应用十分广泛。
家用固体电热灭蚊器也使用了PTC陶瓷电热元件，该元件电阻与温度的关系如图所示。请根据上述材料，回答下列问题：
（1）由图甲可知，有关该发光二极管以下判断中错误的是_________。
A．当该二极管两端的正向电压为0.8 V时，二极管处于导通状态
B．当该二极管两端的正向电压为0.2 V时，二极管处于导通状态
C．当该二极管两端的反向电压为10 V时，二极管处于截止状态
D．当该二极管两端的反向电压为50 V时，二极管将会被击穿
（2）该发光二极管两端的正向电压为0.5 V时的电阻_________（填“大于”“等于”或“小于”）正向
电压为0.7 V时的电阻。学科，网
（3）由图乙可知，该PTC陶瓷电热元件的居里点温度为_________℃。
31．（2018·乐山）一根粗细均匀的金属导线其电阻值为R，将其剪成相等的两段后，再进行并联，则并联后的
电阻值为
A．2R B．R C． D．
32．（2018·滨州）下列说法中正确的是
A．绝缘体不容易导电是因为绝缘体中几乎没有电荷
B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮
C．电压一定的情况下，导体的电阻与导体中的电流成反比
D．把导线A剪为相等的两段，其中一段拉长到原来的长度，其阻值大于导线A的原阻值
33．（2018·玉林）下列关于导体电阻的说法正确的是
A．长度长的导体，电阻一定大
B．横截面积大的导体，电阻一定小
C．导体的电阻由其两端的电压和通过的电流来决定D．导体的电阻与导体的材料、长度和横截面积等因素有关
34．（2017·长沙）关于导体的电阻，下列说法正确的是
A．导体容易导电说明它对电流没有任何阻碍作用
B．导体的电阻越大，它对电流的阻碍作用越小
C．相同条件下，铜导线比铁导线的导电性能好，说明导体的电阻和材料有关
D．导体的电阻由它两端的电压和通过的电流决定
35．（2017·北部湾）如图所示，将一根铅笔芯通过两个夹子接入电路中，当只把右端夹子向左移时，铅笔芯接
入电路的电阻变小，小灯泡变亮。导致铅笔芯接入电路的电阻变小的主要因素是
A．材料 B．长度 C．温度 D．横截面面积
36．（2017·长春）材料、横截面积均相同的两根电阻丝（温度相同），a的长度大于b的长度，则
A．a的电阻小于b的电阻
B．a的电阻等于b的电阻
C．a的电阻大于b 的电阻
D．无法判断a与b电阻的大小
37．（2017·威海)如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数。则电路
的故障情况可能是
A．灯L断路 B．灯L短路 C．电阻R断路 D．电阻R短路
38．（2017·嘉兴）小明在研究并联电路电流特点时，根据如图所示电路图连接好电路，并闭合开关S和S。当
1
他再闭合开关S 时，电流表示数变化正确的是（电源电压不变）
2A．A 示数变大 B．A 示数变小
1 1
C．A示数变大 D．A示数变小
39．（2017·连云港）在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现
两个电表的示数都变大，则出现这种故障的可能原因是
A．R 短路 B．R 断路 C．R 短路 D．R 断路
1 1 2 2
40．（2017·菏泽）如图所示的电路中，当开关S 闭合时，下列说法正确的是
2
A．电流表示数不变，电压表无示数
B．电流表示数增大，电压表有示数
C．电流表示数减小，电压表有示数
D．电流表示数增大，电压表无示数
41．（2017·黄冈）楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，
某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感
应灯不亮；晚上无论有无声响，感应灯都不亮。经检查各元件都能正常工作，则下列电路中可能出现以上
异常情况的是
A． B．C． D．
42．（2017·北部湾）汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系
好安全带时，相当于断开开关，指示灯发光。图中符合上述要求的电路是
A B C D
43．（2017·温州）某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄
灭，电热丝R不工作。小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮。四位同学设计了
该电热水壶的模拟电路，其中可能正确的是
A． B．
C． D．
44．（2017·绥化）下列电路中，属于并联电路的是
A． B．
C． D．45．（2016·天津）将一根金属导线均匀拉长后，其电阻
A．变大 B．变小 C．不变 D．无法判断
46．（2016·玉林、防城港、崇左）一段1 m长的电阻丝，下列做法能使它的电阻增大的是
A．对折
B．长度拉伸为原来的2倍
C．剪掉一半
D．外表涂上绝缘材料
47．（2016·揭阳）自动照相机所用的感光元件是一种光敏电阻，它是由下列哪种材料制造的
A．导体 B．半导体 C．绝缘体 D．超导体
48．（2018·贵港）在用实验探究“电阻的大小与哪些因素有关”时，如图是某实验小组进行探究的实验装置，
演示板上固定了四条合金电阻线，a、b、c的长度均是1 m，d的长度是0.5m；a、b、d的横截面积相同，c的
横截面积比a、b的小，a、c是镍铬合金线，b、d是锰铜合金线。当依次把M、N跟a、c的两端连接时，探究
的是导体电阻大小与导体_____的关系。实验中采用的方法叫________。
49．（2018·宜昌）把很多二极管，三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管
是用_____材料制成的。随着科技的进步，未来的电子元件如果用_____材料来制作，由于没有电阻，不必
考虑散热问题，就可以实现电子设备的微型化。
50．（2017·绥化）金属、人体等是导体，导电性能好。塑料、橡胶等是________体，导电性能比较差。锗、硅导电
性能介于导体和绝缘体之间，常常称做________。
51．（2017·苏州）自然界的一些生物自身能发光。如萤火虫、水母等，这是生物通过自身化学反应将化学能转
化为________能的现象。超导材料在超低温的情况下电阻会突然减小为零，如用这种材料制成输电线，
将有效降低输电过程中________的损耗。
52．（2017·龙东）如图所示的电路中，若同时闭合开关S 和S、断开S，电阻R 与R 是________的；若只闭合
1 3 2 1 2
开关S，电阻R 和R 是________的。（均选填“串联”或“并联”）
2 1 253．（2017·黔西南）如图所示的电路，当开关S闭合后，若电阻R、R 并联且能正常工作，则甲表是________
1 2
表（填“电流”或“电压”），乙表测的是________的________（填“电流”或“电压”）。
54．（2017·江西）如图所示，闭合开关S，两电流表示数之比为5：3，则R 与R 两端的电压之比
1 2
U:U=________，电阻之比R ：R =________。
1 2 １ ２
55．（2016·广州）拆开图中玩具，发现电源、开关、发光二极管（简称“LED”）、电动机（符号 ）各一个及连
接导线。闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮。
（1）在方框内画出玩具的电路图
（2）把电动机断开的连接原处，将电源正、负极反接，闭合开关，电动机________转动（选填“不”、“顺
时针”、或“逆时针”），LED________（选填“亮”或“不亮”）。
56．（2016·襄阳）在“探究影响导体电阻大小的因素”实验中，为了探究电阻大小跟导体长度的关系，应该选
择材料和________都相同、长度不同的多根金属丝，实验数据记录如下表所示：
L/m 0.3 0.4 0.5 0.6 0.7 0.8
R/Ω 2.1 2.8 3.5 4.2 4.9 5.6
请你分析表中数据，归纳出电阻R与导体长度L的关系式：R=________。
57．（2016·大连）煤和石油都属于_________能源（选填“可再生”或“不可再生”），路灯上安装的光电池板
是用____________材料制成的(选填“超导体”或“半导体”)。58．（2017·北京）有一种用新型材料制成的电阻，小明通过实验探究该电阻大小与某个预想的因素是否有关。
他将该电阻、电流表和开关串联起来，接在电源两端。先用冷风使电阻降温，闭合开关，观测电流表示数
为I，并记录，断开开关。再用热风使电阻升温，闭合开关，观测电流表示数为I，并记录。他发现：IS 。故D符合题意。
甲 乙 甲 乙
故选：D。学科；网
3．B【解析】电压、电流、电功率的单位分别是伏特、安培、瓦特，故A、C、D不符合题意；电阻的单位是欧姆，B
符合题意。故选B。7．C【解析】导体的电阻跟导体两端的电压和导体中的电流无关，改变电压和电流，不能改变导体的电阻，A
不符合题意。一根铜导线的电阻为R，将这根导线拉长，导体的材料不变，导线的长度变长，横截面积减小，
电阻增大，导线电阻会大于R，B不符合题意。一根铜导线的电阻为R，将这根导线对折后接入电路，导体
的材料不变，导线的长度变短，横截面积增大，导线电阻变小，导线电阻小于R，C符合题意。长度和横截
面积相同条件下，铝导线的电阻比铜导线的电阻大，用长短粗细都相同的铝导线代替铜导线接入电路，电
阻增大，导线电阻大于R，D不符合题意。
8．D【解析】A、LED灯是串联后通过电源适配器接入照明电路的，所以一只LED灯的工作电压小于220 V，
故A错误；B、由于灯带中的LED灯是串联的，所以灯带中一只LED灯断路后其它灯也不能工作，故B错
误；C、由于用手试摸，点亮的灯几乎不发热，说明电能几乎没有转化成内能，绝大部分都转化成了光能，
故C错误；D、取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，说明LED灯具有单向
导电性，故D正确。故选：D。
9．D【解析】串联电路中，各处电流相等，阻值大的电阻两端的电压大，阻值小的电阻两端的电压小；并联电路
中，各支路电阻两端的电压相等，阻值大的电阻通过的电流小，阻值小的电阻通过的电流大。A．两个电阻
串联，电压表V 测量电阻串联的总电压，电压表V 测量电阻R 两端的电压，根据串联电路电压的规律，
1 2 1
电阻R 两端的电压等于电压表V 和V 的示数之差，这样就可以得到两个电阻两端的电压，根据电压的
2 1 2
大小就可以比较电阻的大小。B．两个电阻串联，两个电压表分别测量两个电阻两端的电压，根据电压的
大小就可以比较出电阻的大小。C．两个电阻并联，两个电流表分别测量通过两个电阻的电流，根据电流
的大小就可以比较出电阻的大小。D．两电阻串联，电压表测量R 两端的电压，电流表测量通过电路的电
2
流，只能测出电阻R 的阻值，不能测出R 的阻值，因此无法比较两电阻阻值的大小。故选D。
2 1
10．变亮 细【解析】闭合开关，夹子A向右移动的过程中，铅笔芯接入电路中的长度变短，电阻减小，则电流变大，灯
泡变亮；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，说明电流的变化比较小，
即电阻变化较小，故应选用电阻较大的铅笔芯，即换用更细的铅笔芯。
11．电流表的示数 转换法 横截面积
【解析】实验中通过观察电流表的示数来比较电阻的大小，这是采用的转换法；实验中导体的材料和长度
均相同，横截面积不同，电阻值不同，所以该实验研究的是电阻大小与导体横截面积的关系。
15．保护电路 电流表的示数 甲、乙
【解析】当电路中电阻太小时，电阻R可以防止电路中的电流过大，则电阻R在电路中的作用是保护电路；
在M、N之间分别接上不同的导体，则通过观察电流表的示数来比较导体电阻的大小；要验证“导体电
阻的大小与导体的粗细有关”，应控制导体材料与长度相同，横截面积不同，所以应选甲、乙的两根电阻
丝进行实验。
16．
【解析】将甲中的A、B接线柱与乙图中的两条导线相连，如下图所示：20．ABD【解析】发现实验器材中金属丝只有一根，其他器材足够；将金属丝不同长度接入电路，可以研究电
阻与长度的关系，故Ａ正确；将金属丝对折起来使用时，可以得到横截面积不同的导线，可以探究导体电
阻与横截面积的关系，故B正确；将金属丝用酒精灯加热，可以探究导体电阻与温度的关系，故D正确；
只有一根金属丝，无法探究导体电阻与材料的关系，故C错误；故选ABD。
21．半导体 方向
【解析】LED灯的核心元件发光二极管是由半导体材料制成的；由于二极管具有单向导电性，通过观察
LED是否发光，不但可以判断电流的有无，还能够判断电流的方向。
22．并 横截面积
【解析】家庭中的空调和台灯工作时互不影响，是并联接入电路；空调与台灯的电源线虽然都是铜线，但
规格明显不同，因为空调线的横截面积大，电阻小，故这主要是因为横截面积对导线电阻的影响。
23．变亮 长度
【解析】铅笔B端的导线向左移动过程中,铅笔芯接入电路的电阻减小,电路电流增大，所以灯泡变亮。铅
笔B端导线向左移动过程中，灯泡变亮，说明电路电流增大，电阻减小，此时铅笔芯接入电路长度减小。
所以电阻与导体长度有关。
24．绝缘体 导体
【解析】根据题意知道，把玻璃珠接入电路中，闭合开关，发现灯不亮，说明玻璃珠不容易导电，是绝缘体；
当玻璃珠加热到红炽状态时，发现灯泡发光了，说明在红炽状态下玻璃珠能够导电，是导体。
25．开关 半导体
【解析】按钮是电路中的开关；交通指示灯可以通过不同颜色灯光的变化指挥车辆和行人，制造发光二极
管的主要材料是半导体材料。
26．导体 材料长度 横截面积
【解析】金属都是导体，镍铬合金丝是导体，导体电阻和导体的材料、长度、横截面和温度有关。
27．（1）材料 （2）B E （3）A D
【解析】（1）C、F两根导线的长度、横截面积相同，材料不同，是为了研究导线电阻与材料是否有关；（2）为了研究导线电阻与长度是否有关，就要使导线的材料、横截面积相同，长度不同，根据表格中的数据，
只有B、E两根导线符合条件；学科，网
（3）为了研究导线电阻与横截面积是否有关，就要使导线的材料、长度相同，横截面积不同，根据表格中
的数据，只有A、D两根导线符合条件。
29．（1）0.6 （ 2）材料和横截面积相同，导体的电阻跟长度成正比 材料和长度相同，导体的电阻跟横截面积
成反比 （3）导体两端的电压不变，导体中的电流与导体的电阻成反比 （4）2.5 2.5
【解析】（1）由表格中的特点可知，串联的电阻越多，电流表的示数越小，所以串联一根电阻丝时，电路中
的电流应大于0.15 A，所以图乙中电流表的量程为0~3 A，分度值为0.1 A，示数为0.6 A；
（2）A．根据1、2、3组数据可知，导体的材料和横截面积相同，导体越长，电流表的示数越小，说明电阻值
越大，且电阻值跟导体的长度成正比；B．根据1、4、5组数据可知，导体的材料和长度相同，横截面积越
大，电流表的示数越大，说明电阻值越小，且电阻值跟导体的横截面积成反比；（3）由实验数据可知，导
体两端的电压不变，导体的电阻增大到原来的几倍，电流减小到原来的几分之一，导体中的电流与导体
的电阻成反比；
（4）根据电阻与导体的长度和横截面积的关系，对与上材料相同的导体，电阻值可记为R=L/S×1
Ω·mm2/m；由R=U/I可知，一根合金丝的导体电阻为R=U/I=1.5 V/0.6 A=2.5 Ω；代入上面关系式，解得
L=2.5 m。
30．（1）B （2）大于 （3）10031．D【解析】根据影响电阻大小的因素分析解答，即导体材料一定时，电阻与长度成正比，与横截面积成反比。
R
2
一根粗细均匀的电阻值为R电阻丝，截成长度相等的两段后，则每段电阻变为原来的一半，即 ；再将两
R
R
2
2 4
段并联起来使用，横截面积变为原来的2倍，阻值变为原来单个电阻的一半 。故D正确。
32．D【解析】绝缘体不容易导电的原因是绝缘体内部中的自由电荷很少，而不是几乎没有电荷，故A错误；两
个完全相同灯泡串联，则通过的电流相等，所以两灯泡的亮暗相同，故B错误；电阻是导体本身的一种性
质，与两端的电压和通过的电流无关，故C错误；导体的电阻与其材料、长度、横截面积和温度有关，材料
和温度相同，长度越大、横截面积越小，其电阻越大。若把导线A剪为相等的两段，其中一段拉长到原来
的长度后，材料和温度、长度不变，横截面积变小，所以电阻变大，即其阻值大于导线A的原阻值，故D正
确，故选D。
33．D【解析】影响导体电阻大小的因素有：导体的长度、横截面积、材料和温度决定；在相同条件下，长度越长
电阻大；在相同条件下，横截面积大电阻小；故AB错误，D正确；C、导体的电阻是导体的一种性质，反映
了导体对电流阻碍作用的大小；与导体两端电压和通过的电流无关；故C错误。故选：D。
34．C【解析】导体有电阻，对电流是阻碍作用，A错误；电阻越大，对电流的阻碍作用越大，B错误；相同条件
下，铜导线比铁导线的导电性能好，说明导体的电阻和材料有关，C正确；电阻是物体的属性，与它两端
的电压和电流无关，与导体的材料、长度和横截面积有关，与导体的温度有关，D错误；故选C。35．B【解析】导体的电阻与导体本身的材料、长度和横截面积有关，外界与温度有关。当夹子向左移时，铅笔
芯接入长度减小，接入电路的电阻变小，小灯泡变亮，所以根据题目所给的选项，选项B符合题意；故应
选B。
38．C【解析】由题图示电路图可知，电流表A测干路电流，电流表A、A 测支路电流，闭合开关S和S，只有
1 2 1
R 所在支路接入电路，两电流表串联在同一电路中，两电流表示数相同，再闭合S，两电阻并联，电流表
1 2
A测干路电流，电流表A示数变大，电流表A 所在支路电压与电阻不变，该支路电流不变；故应选C。
1
39．C【解析】如果灯R 发生了短路，电压表示数变为零，故A错误；如果灯R 发生了断路，电流表示数变为零，
1 1
故B错误；如果R 出现短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表
2
示数增大，故C正确；如果R 出现断路，电流表示数变为零，故D错误；故应选C。
2
40．B【解析】如题图所示的电路中，只闭合开关S 时，电路是R 单电阻电路。当开关S 闭合时，电阻R、R 并
1 1 2 1 2
联，电流表测干路的电流，电压表测R 两端的电压，亦即电源电压，根据并联电路的电流关系，所以电流
2
表示数增大，电压表有示数，故B正确为答案。选项ACD错误。
41．D【解析】当闭合开关S 和S 时，灯泡和电阻R 串联在一起，灯泡和电阻由两个开关同时控制，只有两
声 光 0
个开关都接通时，灯泡才能发光，故A不符合题意；当只闭合开关S 或S 时，灯泡和电阻R 串联在一
声 光 0
起，能够工作，灯亮；则白天有声响时感应灯亮，无声响时感应灯也亮，故B不符合题意；当只闭合开关S
时，灯泡和电阻R 串联在一起，能够工作，灯亮；当闭合开关S 和S 时，灯泡被短路，不亮，则白天感
光 0 声 光
应灯亮，有声响时感应灯反而不亮，故C不符合题意；当只闭合开关S 时，灯泡和电阻R 串联在一起，
声 0
能够工作，灯亮；当只闭合开关S 时，灯泡被短路，不亮，则白天有声响时感应灯亮，无声响时感应灯不
光
亮；晚上无论有无声响，感应灯都不亮，故D符合题意；故应选D。
42．C【解析】根据题中的描述：当系好安全带时，相当于闭合开关S，指示灯不亮；未系好安全带时，相当于断
开开关，指示灯发光，从图中分析可知：对选项A、B、D都不符合要求；对选项C，系好安全带时，相当于
闭合开关S，指示灯被短路，所以指示灯不亮；符合要求的电路是C；故应选C。
43．B【解析】闭合开关时，灯泡和电阻丝同时工作，开关应该置于电路的干路，电热丝R断了，指示灯L仍然
亮，说明电路采用的是并联结构，图中采用并联结构，且开关位于干路的是B，故应选B。44．A【解析】该电路有两条电流的路径，即两电阻并联，属于并联电路，故A符合题意；该电路只有R 连入，
1
为R 的基本电路，故B不符合题意；该电路只有R 连入，为R 的基本电路，故C不符合题意；电流从电
1 2 2
源正极出发依次经两个灯泡回到电源的负极，只有一条电流的路径，故为串联电路，故D不符合题意；
故应选A。
45．A【解析】导体电阻的大小跟导体的长度、横截面积和材料有关，在材料一定时，长度越长，横截面积越小，
电阻越大；一根导线拉长后，导体的材料不变，拉长后长度变长，横断面积变小，电阻变大，故选A。
50．绝缘 半导体
【解析】塑料、橡胶，不容易导电，属于绝缘体；锗、硅导电性能介于导体和绝缘体之间，常常称做半导体。
学-科网
51．光 能量
【解析】自然界的一些生物自身能发光是生物通过自身化学反应将化学能转化为光能的；超导材料在超
低温的情况下电阻会突然减小为零，如用这种材料制成输电线，将有效降低输电过程中能量的损耗。
54．1:1 3:2【解析】由图知R 与R 并联，两电流表分别测量干路和R 的电流，示数之比为5：3，并联电路各支路两端
1 2 2
电压相等，则R 与R 两端的电压之比U:U=1:1。并联电路同时有分流作用，电阻之比R ：R =I ：
1 2 1 2 １ ２ 2
I=3:2。
1
55．（1）如下图所示 （2）逆时针 不亮
【解析】（1）闭合开关，电动机顺时针转动，LED亮，将电动机一端连线断开，闭合开关，LED亮。说明电
动机与LED互不影响；故电动机与LED组成并联电路；（2）因电动机转动方向与电流方向和磁场方向
有关，磁场方向不变，仅电源反接，即电流方向相反，因此电动机转动方向相反，为逆时针方向。LED 灯
材料为半导体，具有单向导电性，故电源正、负极反接时，没有电流通过LED，所以LED不亮。因此当电
流方向改变时，LED 灯不亮。
56．横截面积 （7 Ω/m）·L
【解析】为了探究电阻大小跟导体长度的关系，应该选择材料和横截面积都相同、长度不同的多根金属丝
进行实验；实由表中数据知，在导体材料与导体横截面积不变的情况下，导体的电阻阻值与导体长度成
正比；设R=kL，将表中的R=2.1 Ω，L=0.3 m代入得：2.1 Ω=0.3 m×k，则k=7 Ω/m，则R=（7 Ω/m）·L。
57．不可再生 半导体
【解析】 煤和石油不能从自然界源源不断地获得，它们属于不可再生能源；硅光太阳能电池板是用半导
体材料制成的。
