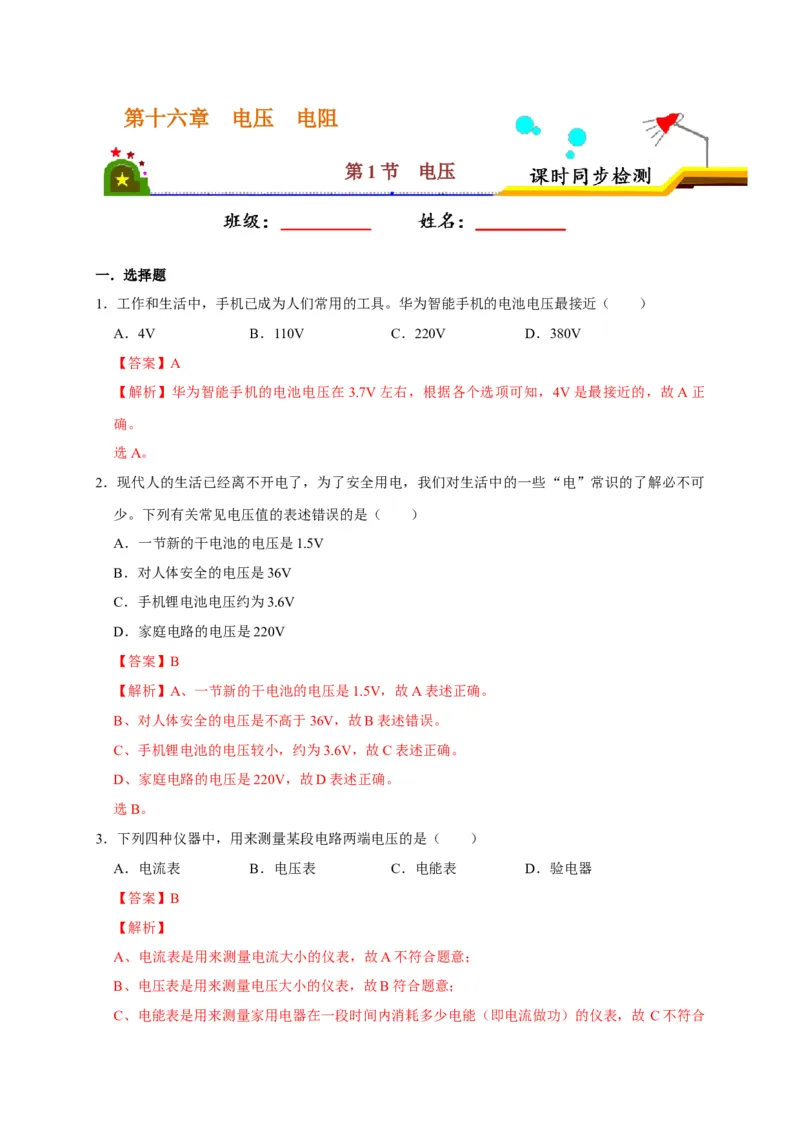

第十六章 电压 电阻
第1节 电压
一．选择题
1．工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（ ）
A．4V B．110V C．220V D．380V
【答案】A
【解析】华为智能手机的电池电压在3.7V左右，根据各个选项可知，4V是最接近的，故A正
确。
选A。

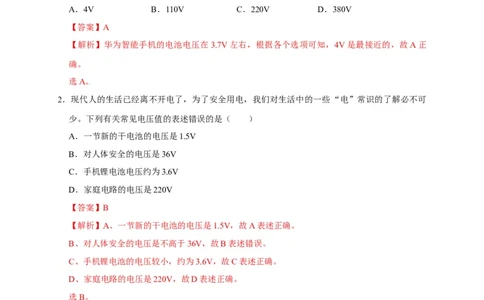

2．现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可
少。下列有关常见电压值的表述错误的是（ ）
A．一节新的干电池的电压是1.5V
B．对人体安全的电压是36V
C．手机锂电池电压约为3.6V
D．家庭电路的电压是220V
【答案】B
【解析】A、一节新的干电池的电压是1.5V，故A表述正确。
B、对人体安全的电压是不高于36V，故B表述错误。
C、手机锂电池的电压较小，约为3.6V，故C表述正确。
D、家庭电路的电压是220V，故D表述正确。
选B。
3．下列四种仪器中，用来测量某段电路两端电压的是（ ）
A．电流表 B．电压表 C．电能表 D．验电器
【答案】B
【解析】
A、电流表是用来测量电流大小的仪表，故A不符合题意；
B、电压表是用来测量电压大小的仪表，故B符合题意；
C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，故 C不符合题意；
D、验电器是用来检验物体是否带电的仪器，故D不符合题意。
选B。

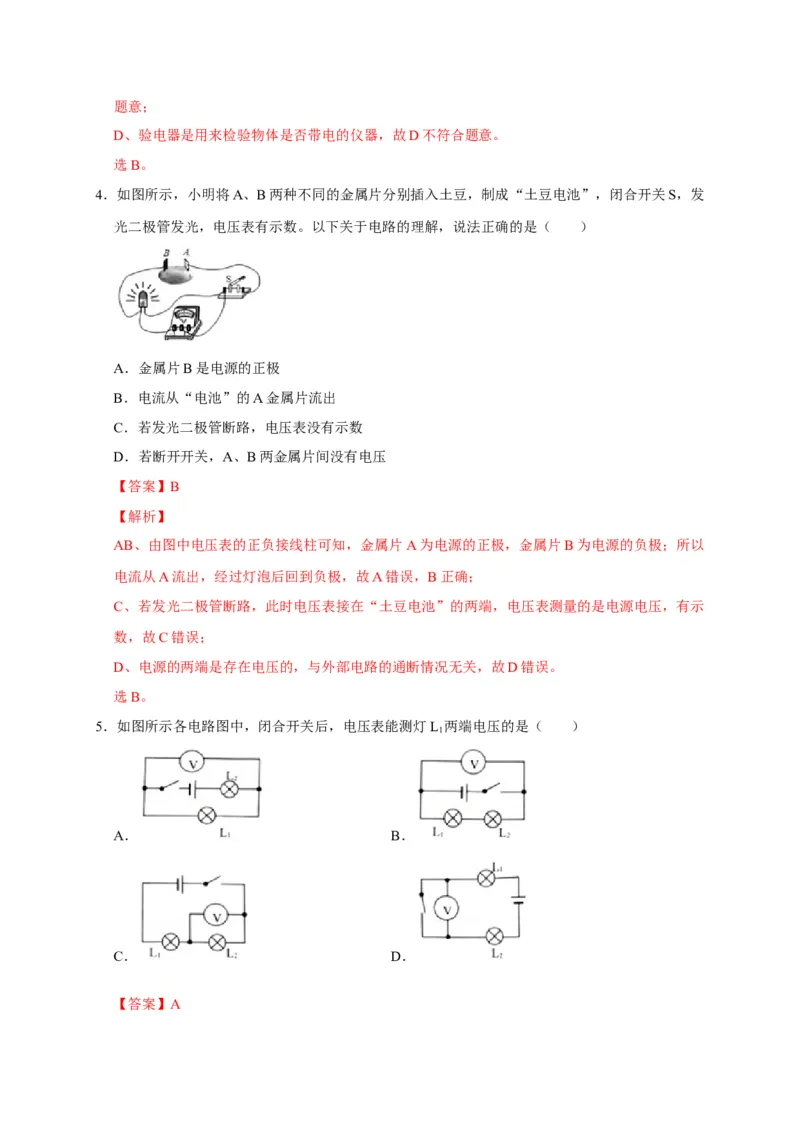

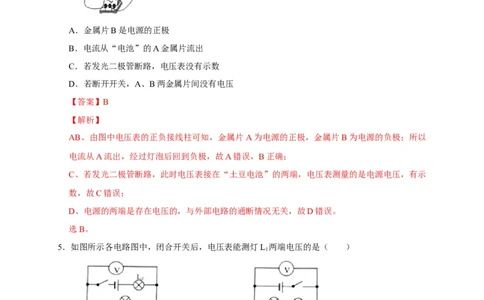

4．如图所示，小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”，闭合开关S，发
光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是（ ）
A．金属片B是电源的正极
B．电流从“电池”的A金属片流出
C．若发光二极管断路，电压表没有示数
D．若断开开关，A、B两金属片间没有电压
【答案】B
【解析】
AB、由图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B为电源的负极；所以
电流从A流出，经过灯泡后回到负极，故A错误，B正确；
C、若发光二极管断路，此时电压表接在“土豆电池”的两端，电压表测量的是电源电压，有示
数，故C错误；
D、电源的两端是存在电压的，与外部电路的通断情况无关，故D错误。
选B。
5．如图所示各电路图中，闭合开关后，电压表能测灯L 两端电压的是（ ）
1
A． B．
C． D．
【答案】A【解析】
A．由电路图可知，灯L 与L 串联，电压表虽在最上面，但是与L 并联，测的是L 两端的电压，
1 2 1 1
故A符合题意；
B．由电路图可知，电压表与电源并联，测的是电源两端的电压，故B不符合题意；
C．由电路图可知，灯L 与L 串联，电压表与L 并联，测的是L 两端电压，故C不符合题意；
1 2 2 2
D．由电路图可知，电压表与开关并联，电压表被短路无示数，故D不符合题意。
选A。

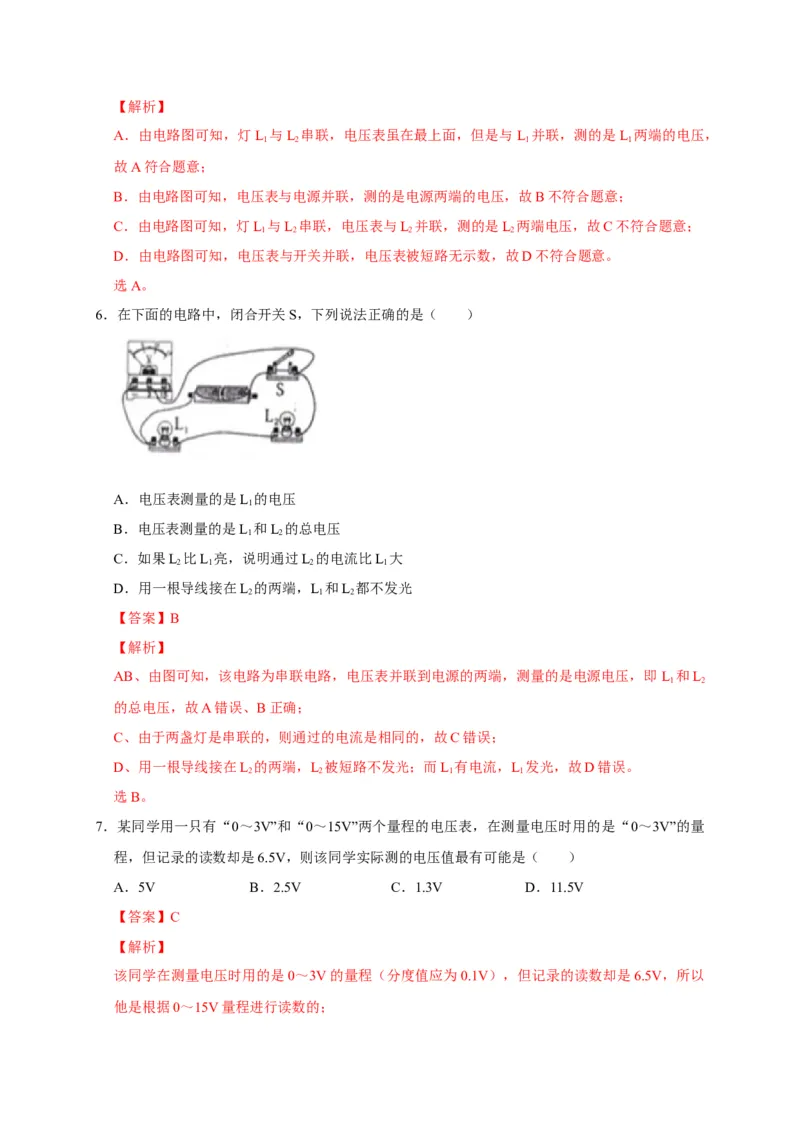

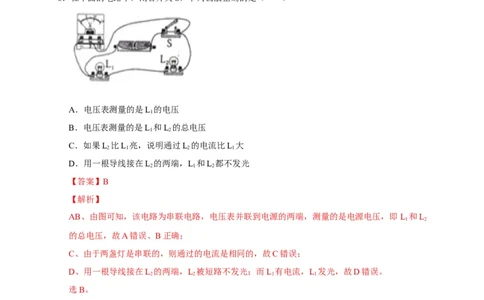

6．在下面的电路中，闭合开关S，下列说法正确的是（ ）
A．电压表测量的是L 的电压
1
B．电压表测量的是L 和L 的总电压
1 2
C．如果L 比L 亮，说明通过L 的电流比L 大
2 1 2 1
D．用一根导线接在L 的两端，L 和L 都不发光
2 1 2
【答案】B
【解析】
AB、由图可知，该电路为串联电路，电压表并联到电源的两端，测量的是电源电压，即L 和L
1 2
的总电压，故A错误、B正确；
C、由于两盏灯是串联的，则通过的电流是相同的，故C错误；
D、用一根导线接在L 的两端，L 被短路不发光；而L 有电流，L 发光，故D错误。
2 2 1 1
选B。
7．某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量
程，但记录的读数却是6.5V，则该同学实际测的电压值最有可能是（ ）
A．5V B．2.5V C．1.3V D．11.5V
【答案】C
【解析】
该同学在测量电压时用的是0～3V的量程（分度值应为0.1V），但记录的读数却是6.5V，所以
他是根据0～15V量程进行读数的；电压表大量程的分度值是小量程分度值的5倍，所以，0～15V量程读数是6.5V，则0～3V量程
的正确读数是 ＝1.3V。
选C。

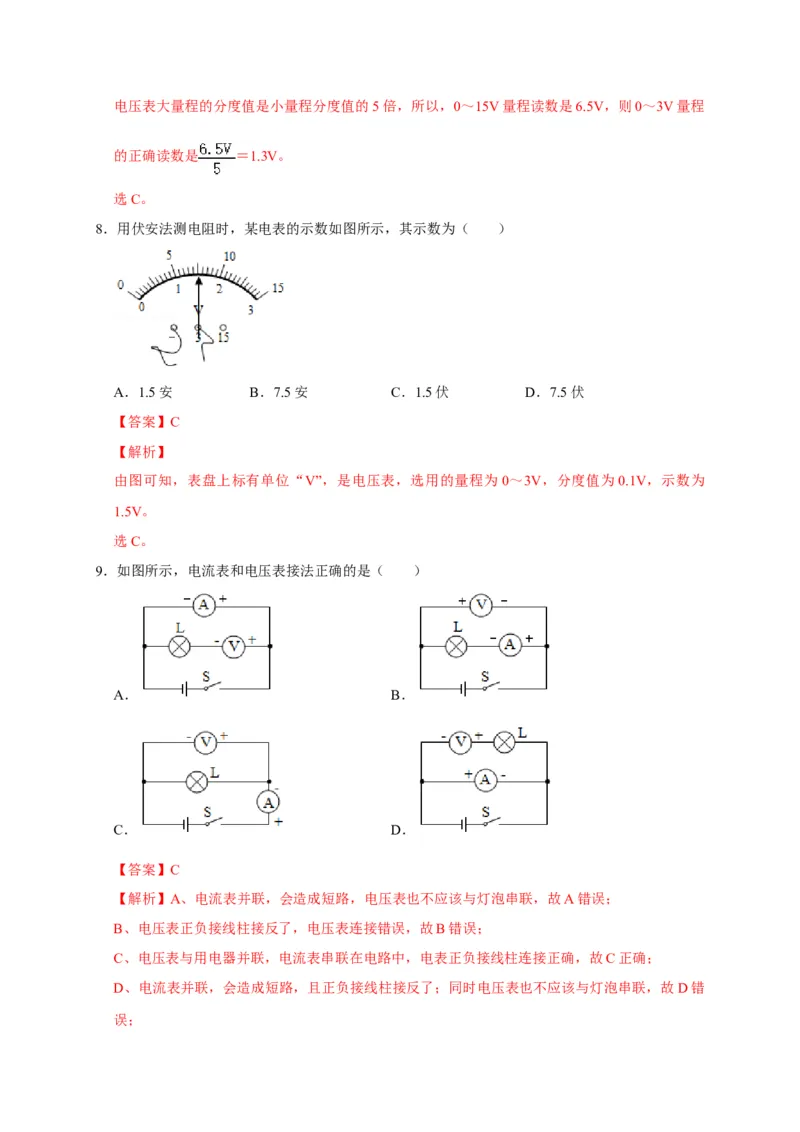

8．用伏安法测电阻时，某电表的示数如图所示，其示数为（ ）
A．1.5安 B．7.5安 C．1.5伏 D．7.5伏
【答案】C
【解析】
由图可知，表盘上标有单位“V”，是电压表，选用的量程为0～3V，分度值为0.1V，示数为
1.5V。
选C。
9．如图所示，电流表和电压表接法正确的是（ ）
A． B．
C． D．
【答案】C
【解析】A、电流表并联，会造成短路，电压表也不应该与灯泡串联，故A错误；
B、电压表正负接线柱接反了，电压表连接错误，故B错误；
C、电压表与用电器并联，电流表串联在电路中，电表正负接线柱连接正确，故C正确；
D、电流表并联，会造成短路，且正负接线柱接反了；同时电压表也不应该与灯泡串联，故D错
误；选C。

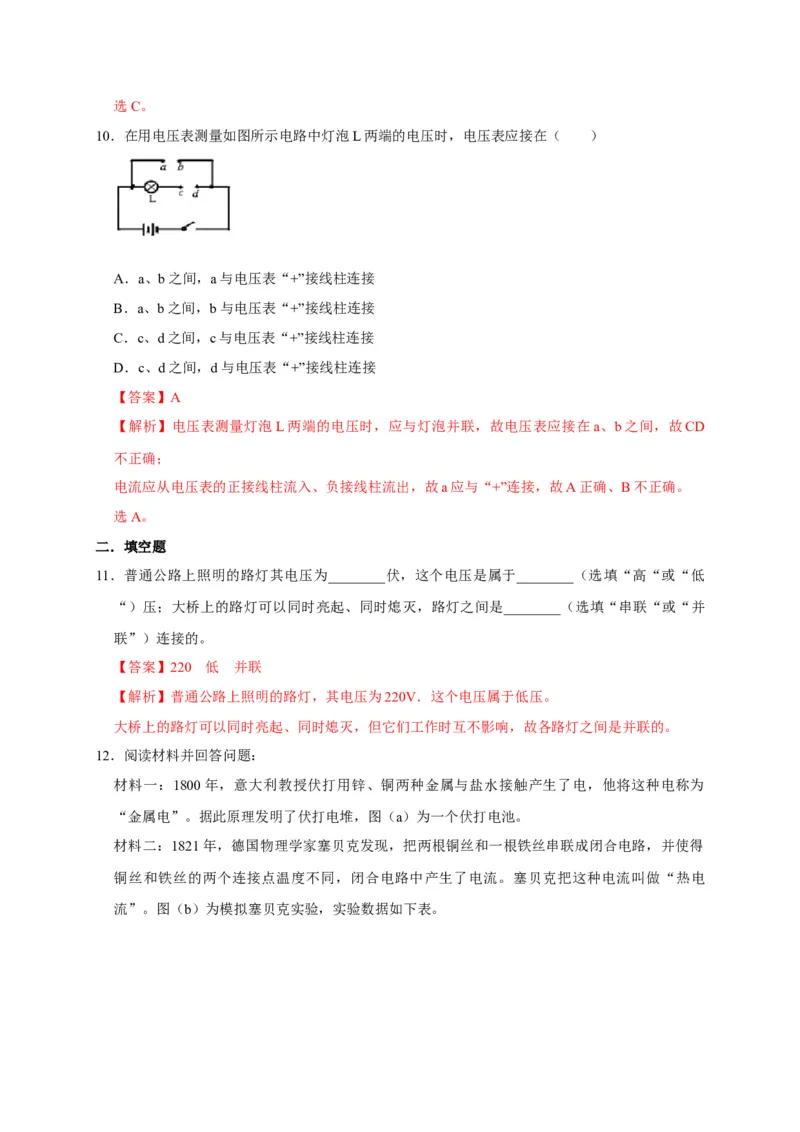

10．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（ ）
A．a、b之间，a与电压表“+”接线柱连接
B．a、b之间，b与电压表“+”接线柱连接
C．c、d之间，c与电压表“+”接线柱连接
D．c、d之间，d与电压表“+”接线柱连接
【答案】A
【解析】电压表测量灯泡L两端的电压时，应与灯泡并联，故电压表应接在a、b之间，故CD
不正确；
电流应从电压表的正接线柱流入、负接线柱流出，故a应与“+”连接，故A正确、B不正确。
选A。
二．填空题
11．普通公路上照明的路灯其电压为________伏，这个电压是属于________（选填“高“或“低
“）压；大桥上的路灯可以同时亮起、同时熄灭，路灯之间是________（选填“串联“或“并
联”）连接的。
【答案】220 低 并联
【解析】普通公路上照明的路灯，其电压为220V．这个电压属于低压。
大桥上的路灯可以同时亮起、同时熄灭，但它们工作时互不影响，故各路灯之间是并联的。

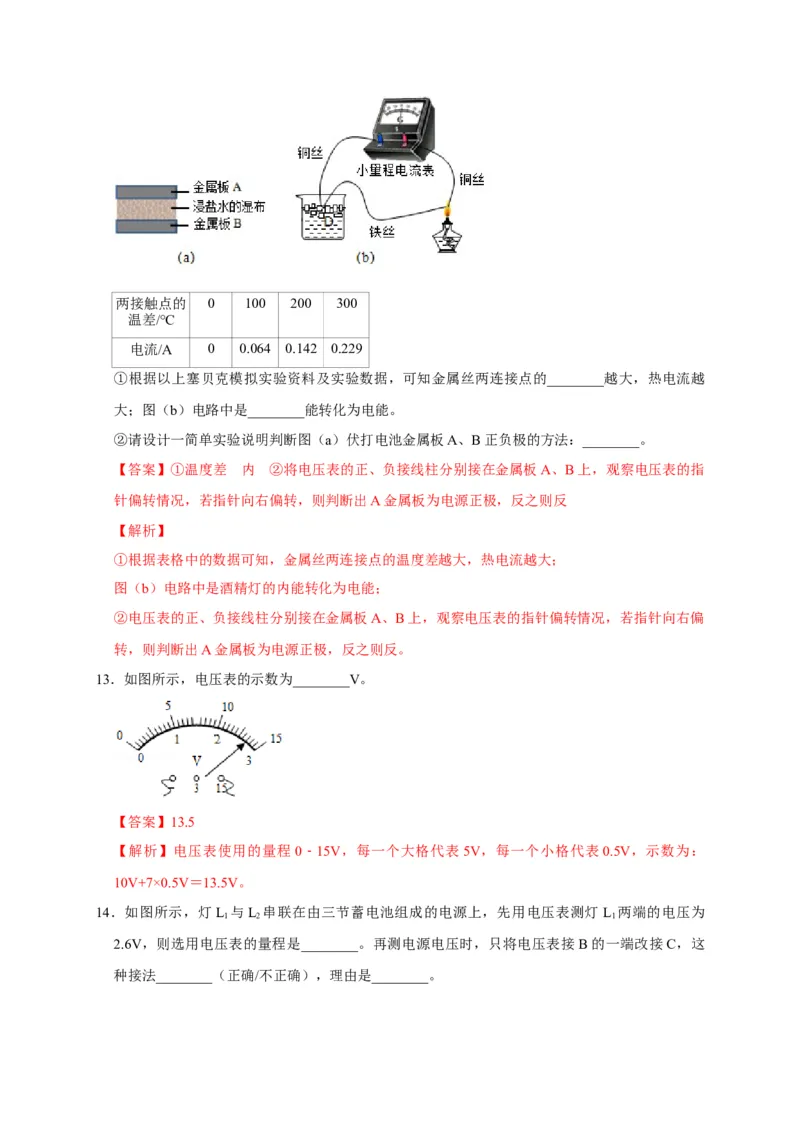

12．阅读材料并回答问题：
材料一：1800年，意大利教授伏打用锌、铜两种金属与盐水接触产生了电，他将这种电称为
“金属电”。据此原理发明了伏打电堆，图（a）为一个伏打电池。
材料二：1821年，德国物理学家塞贝克发现，把两根铜丝和一根铁丝串联成闭合电路，并使得
铜丝和铁丝的两个连接点温度不同，闭合电路中产生了电流。塞贝克把这种电流叫做“热电
流”。图（b）为模拟塞贝克实验，实验数据如下表。两接触点的 0 100 200 300
温差/℃
电流/A 0 0.064 0.142 0.229
①根据以上塞贝克模拟实验资料及实验数据，可知金属丝两连接点的________越大，热电流越
大；图（b）电路中是________能转化为电能。
②请设计一简单实验说明判断图（a）伏打电池金属板A、B正负极的方法：________。
【答案】①温度差 内 ②将电压表的正、负接线柱分别接在金属板A、B上，观察电压表的指
针偏转情况，若指针向右偏转，则判断出A金属板为电源正极，反之则反
【解析】
①根据表格中的数据可知，金属丝两连接点的温度差越大，热电流越大；
图（b）电路中是酒精灯的内能转化为电能；
②电压表的正、负接线柱分别接在金属板A、B上，观察电压表的指针偏转情况，若指针向右偏
转，则判断出A金属板为电源正极，反之则反。
13．如图所示，电压表的示数为________V。
【答案】13.5
【解析】电压表使用的量程0﹣15V，每一个大格代表5V，每一个小格代表0.5V，示数为：
10V+7×0.5V＝13.5V。

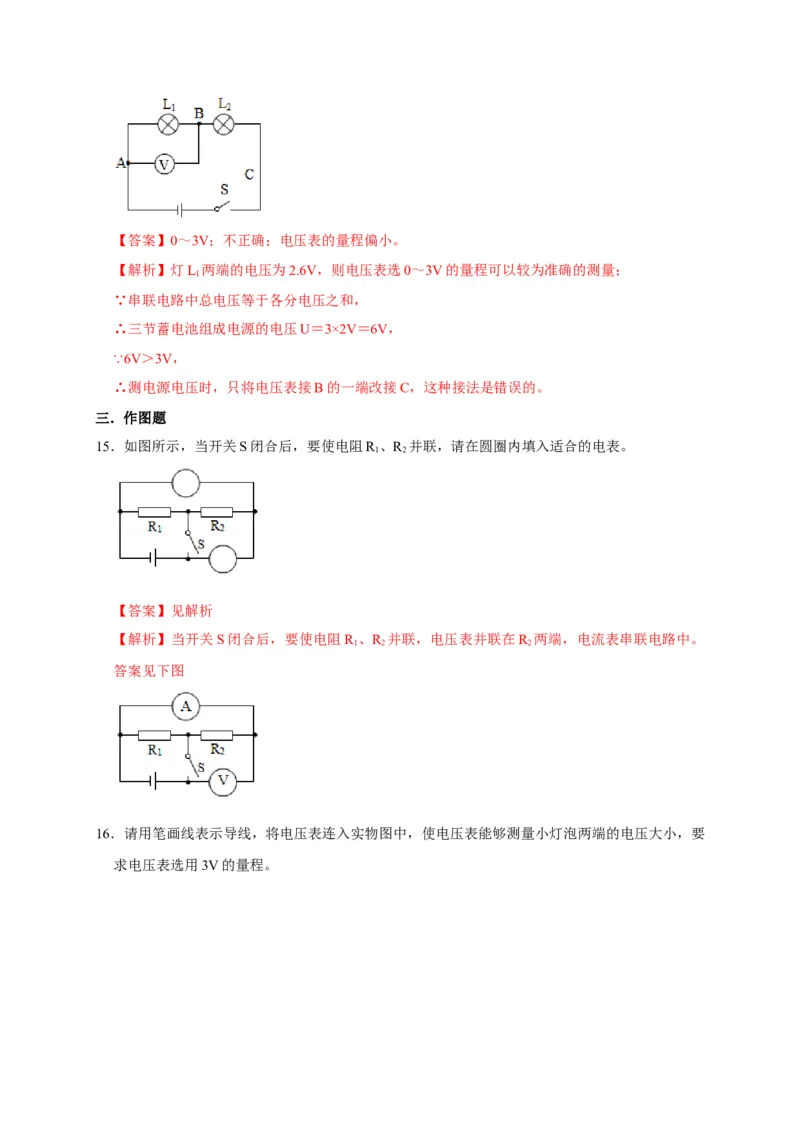

14．如图所示，灯L 与L 串联在由三节蓄电池组成的电源上，先用电压表测灯L 两端的电压为
1 2 1
2.6V，则选用电压表的量程是________。再测电源电压时，只将电压表接 B的一端改接C，这
种接法________（正确/不正确），理由是________。【答案】0～3V；不正确；电压表的量程偏小。
【解析】灯L 两端的电压为2.6V，则电压表选0～3V的量程可以较为准确的测量；
1
∵串联电路中总电压等于各分电压之和，
∴三节蓄电池组成电源的电压U＝3×2V＝6V，
∵6V＞3V，
∴测电源电压时，只将电压表接B的一端改接C，这种接法是错误的。
三．作图题
15．如图所示，当开关S闭合后，要使电阻R 、R 并联，请在圆圈内填入适合的电表。
1 2
【答案】见解析
【解析】当开关S闭合后，要使电阻R 、R 并联，电压表并联在R 两端，电流表串联电路中。
1 2 2
答案见下图

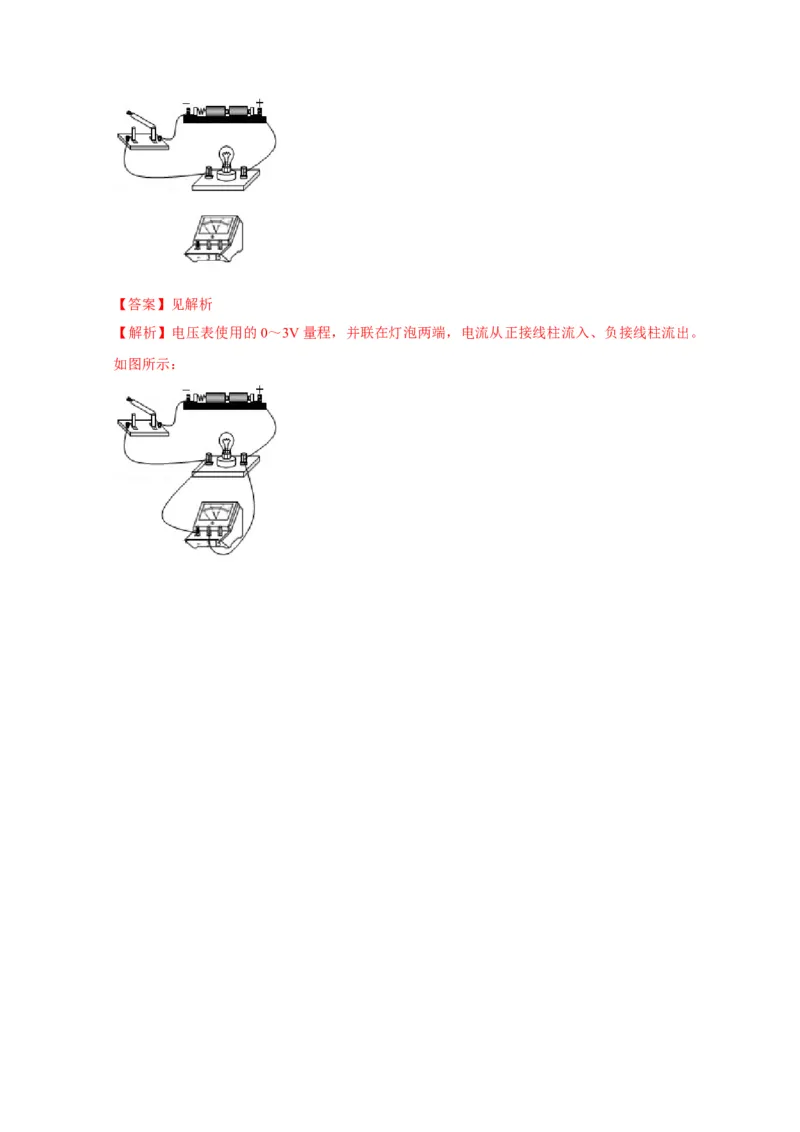

16．请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要
求电压表选用3V的量程。【答案】见解析
【解析】电压表使用的0～3V量程，并联在灯泡两端，电流从正接线柱流入、负接线柱流出。
如图所示：
