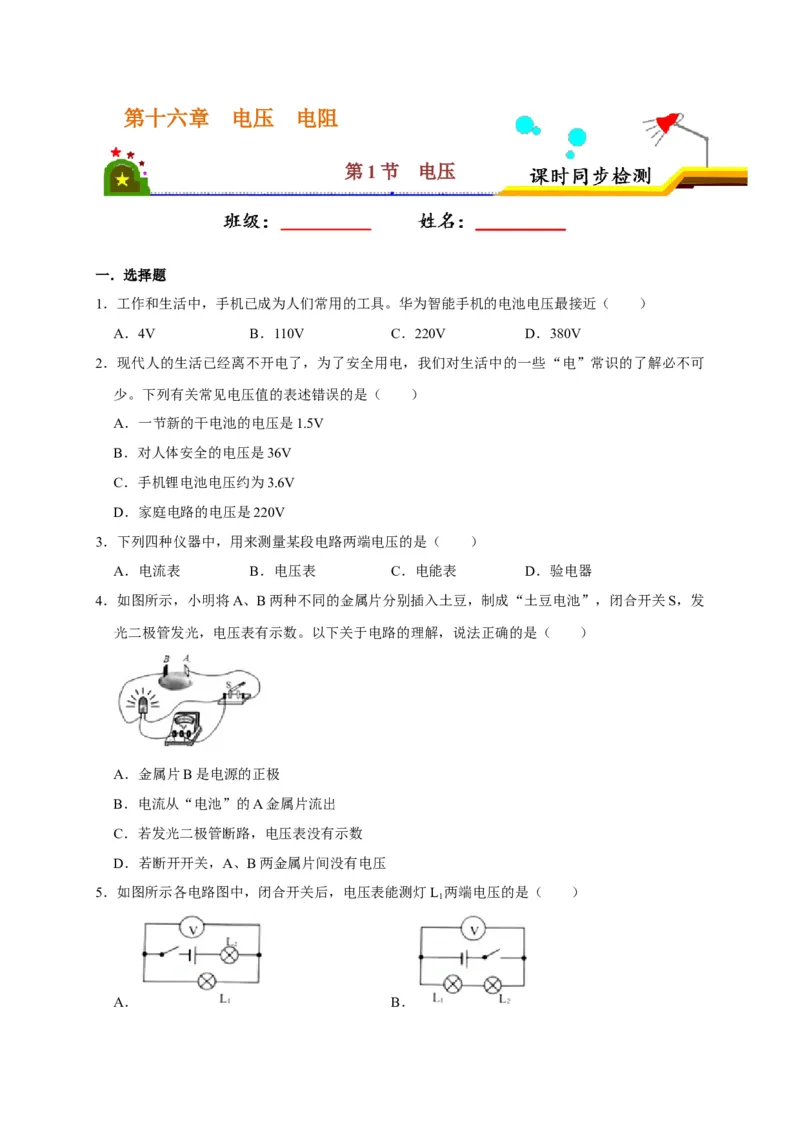

第十六章 电压 电阻
第1节 电压
一．选择题
1．工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（ ）
A．4V B．110V C．220V D．380V

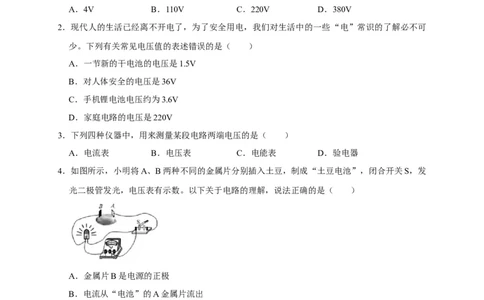

2．现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可
少。下列有关常见电压值的表述错误的是（ ）
A．一节新的干电池的电压是1.5V
B．对人体安全的电压是36V
C．手机锂电池电压约为3.6V
D．家庭电路的电压是220V
3．下列四种仪器中，用来测量某段电路两端电压的是（ ）
A．电流表 B．电压表 C．电能表 D．验电器
4．如图所示，小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”，闭合开关S，发
光二极管发光，电压表有示数。以下关于电路的理解，说法正确的是（ ）
A．金属片B是电源的正极
B．电流从“电池”的A金属片流出
C．若发光二极管断路，电压表没有示数
D．若断开开关，A、B两金属片间没有电压
5．如图所示各电路图中，闭合开关后，电压表能测灯L 两端电压的是（ ）
1

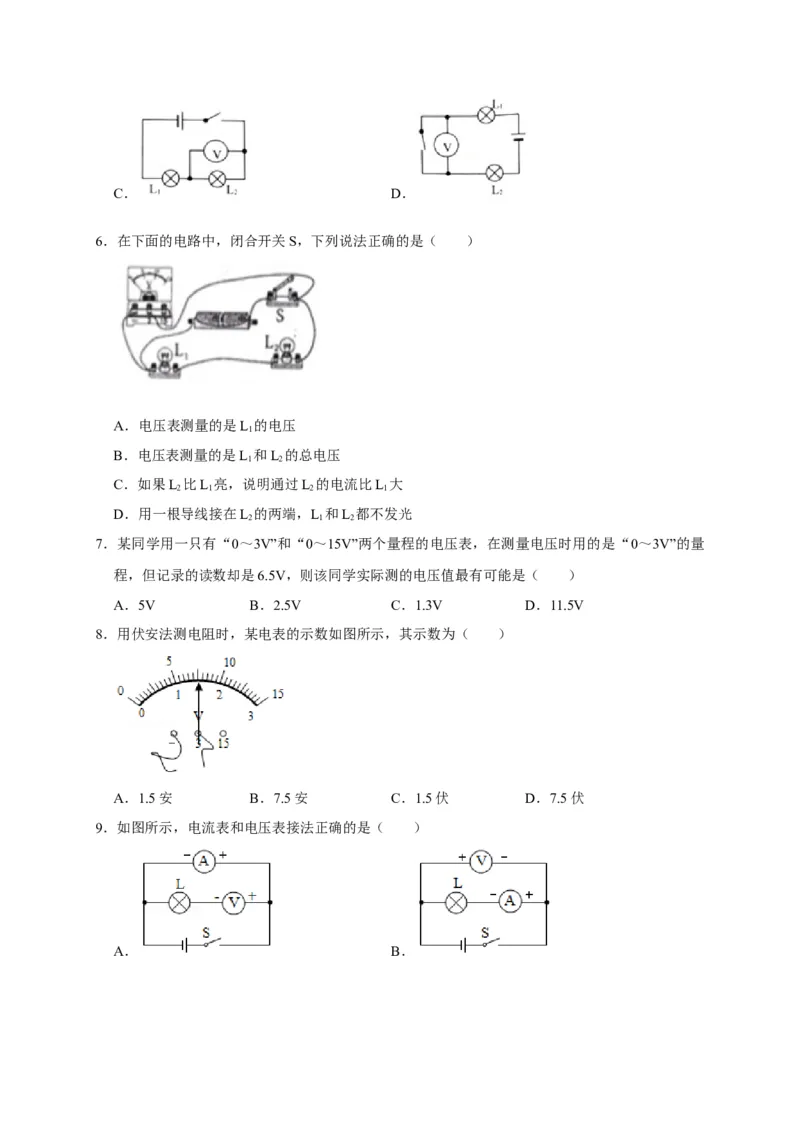

A． B．C． D．
6．在下面的电路中，闭合开关S，下列说法正确的是（ ）

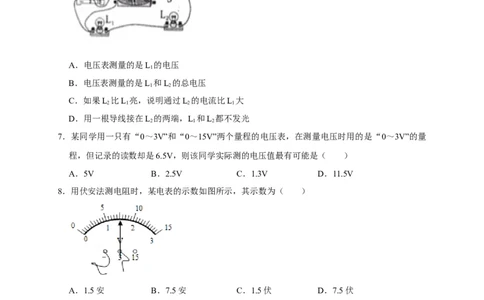

A．电压表测量的是L 的电压
1
B．电压表测量的是L 和L 的总电压
1 2
C．如果L 比L 亮，说明通过L 的电流比L 大
2 1 2 1
D．用一根导线接在L 的两端，L 和L 都不发光
2 1 2
7．某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量
程，但记录的读数却是6.5V，则该同学实际测的电压值最有可能是（ ）
A．5V B．2.5V C．1.3V D．11.5V
8．用伏安法测电阻时，某电表的示数如图所示，其示数为（ ）
A．1.5安 B．7.5安 C．1.5伏 D．7.5伏
9．如图所示，电流表和电压表接法正确的是（ ）

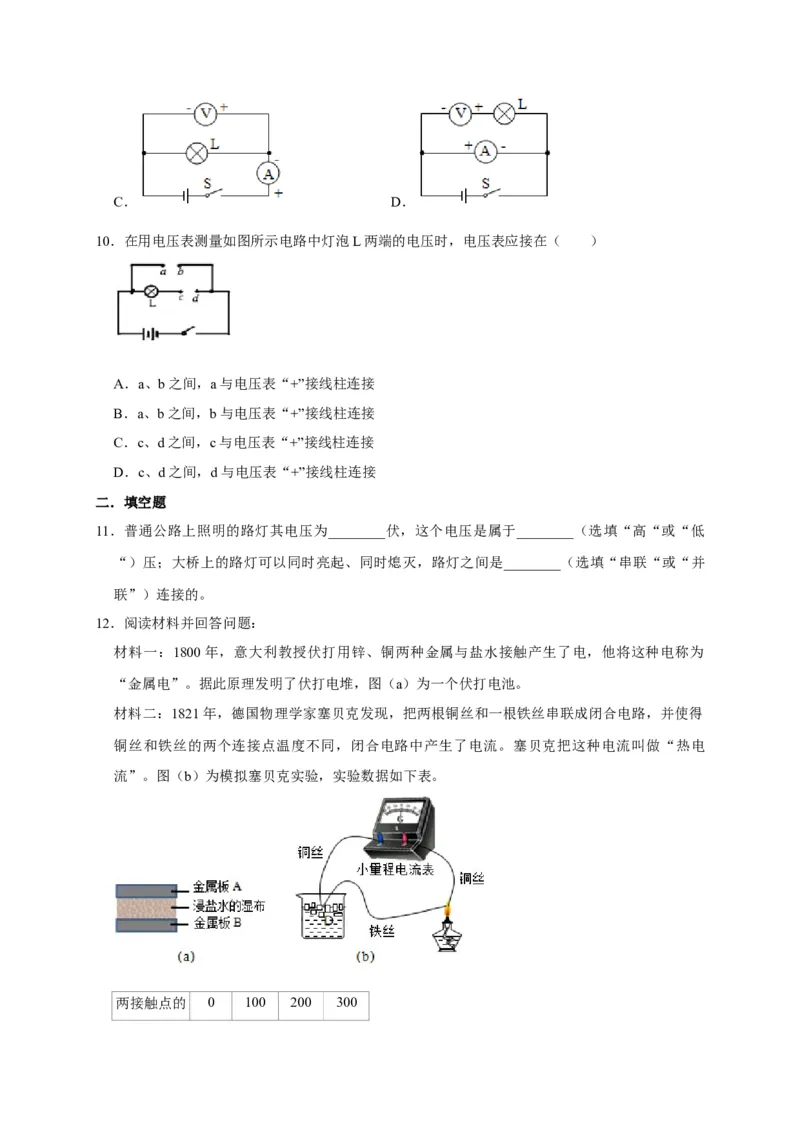

A． B．C． D．
10．在用电压表测量如图所示电路中灯泡L两端的电压时，电压表应接在（ ）

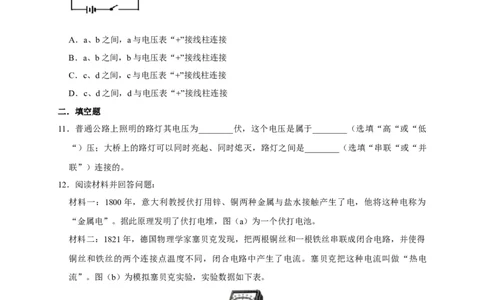

A．a、b之间，a与电压表“+”接线柱连接
B．a、b之间，b与电压表“+”接线柱连接
C．c、d之间，c与电压表“+”接线柱连接
D．c、d之间，d与电压表“+”接线柱连接
二．填空题
11．普通公路上照明的路灯其电压为________伏，这个电压是属于________（选填“高“或“低
“）压；大桥上的路灯可以同时亮起、同时熄灭，路灯之间是________（选填“串联“或“并
联”）连接的。
12．阅读材料并回答问题：
材料一：1800年，意大利教授伏打用锌、铜两种金属与盐水接触产生了电，他将这种电称为
“金属电”。据此原理发明了伏打电堆，图（a）为一个伏打电池。
材料二：1821年，德国物理学家塞贝克发现，把两根铜丝和一根铁丝串联成闭合电路，并使得
铜丝和铁丝的两个连接点温度不同，闭合电路中产生了电流。塞贝克把这种电流叫做“热电
流”。图（b）为模拟塞贝克实验，实验数据如下表。

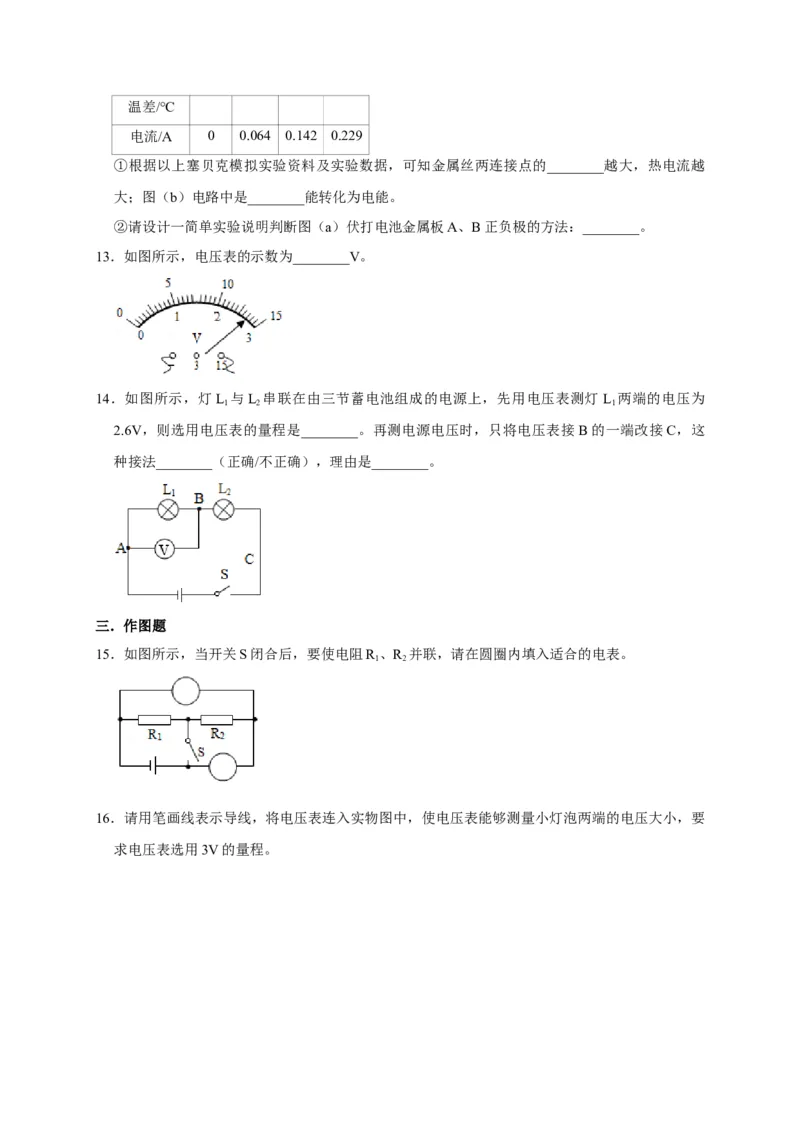

两接触点的 0 100 200 300温差/℃
电流/A 0 0.064 0.142 0.229
①根据以上塞贝克模拟实验资料及实验数据，可知金属丝两连接点的________越大，热电流越
大；图（b）电路中是________能转化为电能。
②请设计一简单实验说明判断图（a）伏打电池金属板A、B正负极的方法：________。
13．如图所示，电压表的示数为________V。
14．如图所示，灯L 与L 串联在由三节蓄电池组成的电源上，先用电压表测灯L 两端的电压为
1 2 1
2.6V，则选用电压表的量程是________。再测电源电压时，只将电压表接 B的一端改接C，这
种接法________（正确/不正确），理由是________。
三．作图题
15．如图所示，当开关S闭合后，要使电阻R 、R 并联，请在圆圈内填入适合的电表。
1 2
16．请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要
求电压表选用3V的量程。
