专题 16.1 电压
知识点一：电压及其单位

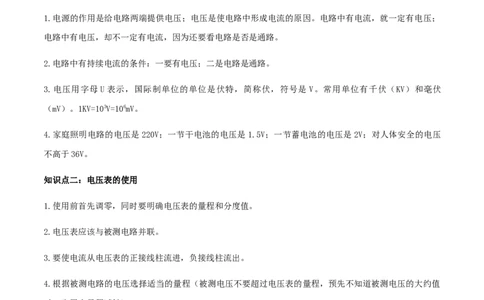

1.电源的作用是给电路两端提供电压；电压是使电路中形成电流的原因。电路中有电流，就一定有电压；
电路中有电压，却不一定有电流，因为还要看电路是否是通路。
2.电路中有持续电流的条件：一要有电压；二是电路是通路。
3.电压用字母U表示，国际制单位的单位是伏特，简称伏，符号是 V。常用单位有千伏（KV）和毫伏
（mV）。1KV=103V=106mV。
4.家庭照明电路的电压是220V；一节干电池的电压是1.5V；一节蓄电池的电压是2V；对人体安全的电压
不高于36V。
知识点二：电压表的使用
1.使用前首先调零，同时要明确电压表的量程和分度值。
2.电压表应该与被测电路并联。
3.要使电流从电压表的正接线柱流进，负接线柱流出。
4.根据被测电路的电压选择适当的量程（被测电压不要超过电压表的量程，预先不知道被测电压的大约值
时，先用大量程试触）。
5.电压表的读数方法：
①看接线柱确定量程。
②看表盘确定分度值（每一小格代表多少伏）。
③看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0～3V，每小格表示的电压值是0.1 V；0～
15V，每小格表示的电压值是0.5 V。）6. 电池串联，总电压为各部分电压之和；相同电池并联，总电压等于每个电池电压。
一、电压表使用解读
1．量程（1）双量程：分别是0～3V , 0～15V 。（2）分度值分别是0.1V,0.5V。
2．使用规则
遵循“两个必须”，“一个不能”，“三先三后”原则
两个必须：
（1）必须将电压表并联接入被测电路的两端。
（2）必须使电流从电压表的“+”接线柱流入，从“-”接线柱流出。
一个不能：
所测电压不能超过电压表的量程。
三先三后：
（1）先调零后使用。
（2）先画图后连接。
（3）先认清分度值后读数。
二、本节知识涉及到的重要知识考点
1.电压与电流的关系。
2.电压的单位及换算关系。
3.电压表的正确使用。4.串并联电路中电压分布的特点。
5.常见的一些电压值。
知识点一：电压及其单位
【例题1】（2019湖南湘潭）在国际单位制中，电压的单位是（ ）
A．安培 B．伏特 C．焦耳 D．瓦特
知识点二：电压表的使用
【例题2】（2019湖南郴州）如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．
若电路中只有一处故障，则可能的故障是（ ）
A．灯泡L断路 B．电阻R断路 C．灯泡L短路 D．电阻R短路1．电压的基本单位是______，几个常见电压值：一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国
家庭电路电压为______；对人体的安全电压不高于______。
2．一节新干电池的电压为（ ）
A．1.5伏 B．24伏 C．110伏 D．220伏
3．在如图中，要使L 与L 串联，在“〇”处接入电流表或电压表，测量电路中的电流、L 两端的电压。
1 2 1
以下做法正确的是（ ）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
4．如图所示的电压表的示数为 V。
一、选择题
1.（2019湖南怀化）下列电路图中电表的使用正确的是（ ）2．（2019湖南邵阳）在如图中，要使L 与L 串联，在“〇”处接入电流表或电压表，测量电路中的电流、
1 2
L 两端的电压。以下做法正确的是（ ）
1
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
3.（2019四川绵阳）在如图所示的电路中，能用电压表正确测出灯L 两端电压的是（ ）
1
4.（2020新疆模拟）如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是
（ ）
5.（2020苏州模拟）如图所示，甲、乙均为理想电表，当开关S闭合后灯L 、L 都能发光，下列说法中正确
1 2
的是（ ）A．灯L、L 是串联在电路中的
1 2
B．甲一定是电流表，乙一定是电压表
C．当L 短路时L 仍能发光
2 1
D．乙、甲两电表示数的比值与L 的阻值相等
1
6.（2020牡丹江模拟）如图所示，灯L 、L 完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示
1 2
数，其故障可能是（ ）
A．L 短路 B．L 短路 C．L 断路 D．L 断路
1 2 1 2
7.（2020四川成都）下列电表示数为1.4V的是（ ）
1 2 1 2 5 10 5 10
0 0.2 0.4 3 0 0.2 0.4 3 0 1 2 15 0 1 2 15
A A V V
0 0.6 0 0.6 0 3 0 3
－ 0.6 3 － 0. 3 － 3 15 － 3 15
A B C D
6
8.酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色。关于这个电路说法错误的是（ ）
A.水果的作用是给电路提供电压
B.此时电路中有电荷在发生定向移动
C.水果中储存的是电能
D.把水果串起来可以提高电压
二、填空题
9．（2020•青岛模拟）如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就
制成了一个盐水电池。观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 极，电池的电压为
V。
10.（2020大庆模拟）快乐学习，轻松考试，请你写出：一节新干电池的电压为 V，我国家庭电路的
电压为 V。
11.（2020沈阳模拟）如图所示，电压表的示数是 V。三、作图题
12.（2019湖南湘潭）根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。
13.（2018安徽模拟题）根据图1所示的实物连接图，在图2的框中画出电路图．
四、简答题
14.（2019上海）在如图所示的电路中，电源电压为U ，且保持不变。电键S闭合后，电路正常工作。一
0
段时间后，观察到一个电压表的示数变大，再串联一个电流表，观察到电流表的示数为 0．若电阻R 、R
1 2
中仅有一个出现故障，请根据相关信息写出电压表的示数及相对应的故障。
