【巩固练习】
1. 一节新干电池的电压是（ ）
A．1.5V B．15V C．36V D．220V
2. 把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说
法中正确的是( )
A．水果电池把化学能转化为电能 B．水果电池把电能转化为化学能
C．水果电池把内能转化为电能 D．金属片B是水果电池的正极
3. 关于电压，下列说法正确的是（ ）
A．电路两端存在电压，电路中一定存在电流
B．只要电路中有电流，在电路两端就一定存在电压
C．电压的国际单位有伏特、千伏、毫伏、微伏等
D．经验证明高于36V的电压对人体是安全的

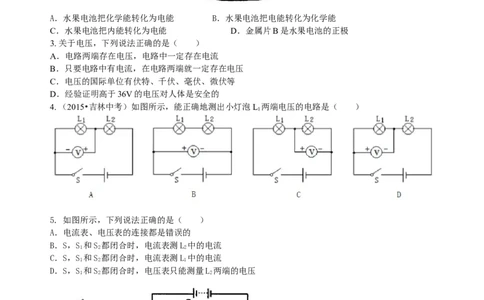

4. （2015•吉林中考）如图所示，能正确地测出小灯泡L 两端电压的电路是（ ）
1
5. 如图所示，下列说法正确的是（ ）
A．电流表、电压表的连接都是错误的
B．S，S 和S 都闭合时，电流表测L 中的电流
1 2 2
C．S，S 和S 都闭合时，电流表测L 中的电流
1 2 1
D．S，S 和S 都闭合时，电压表只能测量L 两端的电压
1 2 2
6. 如图所示是某同学设计的用电压表测灯泡两端电压和用电流表测电路的电流，当闭合S后，下列判断
正确的是 （ ）
A．灯泡灯丝会烧坏 B．电流表会烧坏 C．电压表会烧坏 D．两表都会烧坏
7.（2015•岳池县二模）家用照明电路电压为 V，工厂用的动力电压是 V。宇轩在线资源中心 shop256921660.taobao.com
8. 单位换算：
(1)56kV＝________V (2)700V＝________mV (3)2mV＝________V
(4)90mV＝________kV (5)1.5mV＝________V＝________kV (6)2.5×104V＝________kV
9. 一只双量程电压表，使用“－、3”两个接线柱时，电压表的量程是________V。分度值是________V；使
用“－、15”两个接线柱时，电压表的量程是________V，分度值是________V。
10. 小灯泡两端的电压大小可以用 测量，使用时，必须将其 在待测电路两端，并使电流从
流入电压表，从 流出电压表，使用电压表时要注意选择合适的 。由三节干电池串联起来作
电源，则应选用 （选填“0～3V”或“0～15V”）的量程来测电池组的电压。

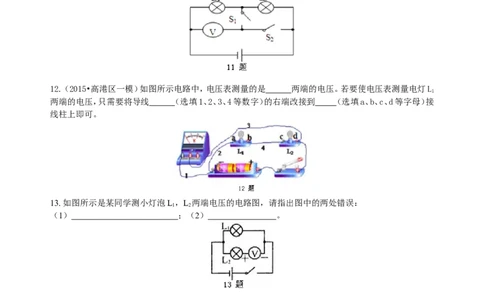

11. 在图的电路中，开关S 和开关S 原来是断开的，如果只闭合开关S，则电压表测量的是 两端
1 2 1
的电压，如果只闭合开关S，则电压表测量的是 两端的电压。
2
12.（2015•高港区一模）如图所示电路中，电压表测量的是 两端的电压。若要使电压表测量电灯L
1
两端的电压，只需要将导线 （选填1、2、3、4等数字）的右端改接到 （选填a、b、c、d等字母）接
线柱上即可。
13. 如图所示是某同学测小灯泡L，L 两端电压的电路图，请指出图中的两处错误：
1 2
（1） ；（2） 。
14.按要求画出电路图，并连接实数图。要求：电灯L、L 串联，电压表V 测量灯L 两端的电压，电压表V
1 2 1 1 2
测量电源两端的电压。宇轩在线资源中心 shop256921660.taobao.com

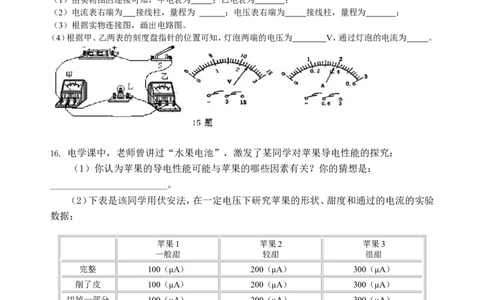

15. 如图所示．用电压表测小灯泡两端的电压，用电流表测通过小灯泡的电流的实物连接图：
（1）由实物图的连接可知，甲电表为 ；乙电表为 ；
（2）电流表右端为 接线柱，量程为 ；电压表右端为 接线柱，量程为 ；
（3）根据实物连接图，画出电路图。
（4）根据甲、乙两表的刻度盘指针的位置可知，灯泡两端的电压为 V，通过灯泡的电流为 。
16. 电学课中，老师曾讲过“水果电池”，激发了某同学对苹果导电性能的探究：
（1）你认为苹果的导电性能可能与苹果的哪些因素有关？你的猜想是：
________________________。
（2）下表是该同学用伏安法，在一定电压下研究苹果的形状、甜度和通过的电流的实验
数据：
苹果1 苹果2 苹果3
一般甜 较甜 很甜
完整 100（μA） 200（μA） 300（μA）
削了皮 100（μA） 200（μA） 300（μA）
切掉一部分 100（μA） 200（μA） 300（μA）
根据上述表格信息，把能得出的探究结论写出两条填在横线上。
结论一：________________________________；
结论二：________________________________。
【答案与解析】
1.【答案】A
【解析】本题考查对电压单位的生活经验，一节干电池的电压为1.5v，一节铅蓄电池的电压为2V，对人
体的安全电压为不高于36V，我国家庭电路的电压为220V。依据这些经验作答。
2.【答案】A
【解析】水果电池把化学能转化为电能，从电压表指针偏转情况看出，指针正向偏转，所以水果电池的A宇轩在线资源中心 shop256921660.taobao.com
金属片是正极。
3.【答案】B
【解析】电路两端有电压，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，故A选项不正
确；电压是形成电流的原因，一段电路有电流，则两端就一定有电压，故B选项说法正确；一个物理量只有
一个国际单位，而电压的国际单位为伏特，故C选项说法不正确；不高于36V的电压对人体是安全的，故D
选项不正确。
4.【答案】D
【解析】A、由图示电路图可知，电压表正负接线柱接反了，不能测出小灯泡L 两端电压，故A错误；
1
B、由图示电路图可知，电压表测量的是两灯泡串联总电压，测量的是电源电压，不能测出小灯泡L 两端电
1
压，故B错误；C、由图示电路图可知，电压表与小灯泡L 并联，测量的是小灯泡L 两端电压，不能测出小
2 2
灯泡L 两端电压，故C错误；D、由图示电路图可知，电压表并联在小灯泡L 两端，测小灯泡L 两端电压，
1 1 1
故D正确。

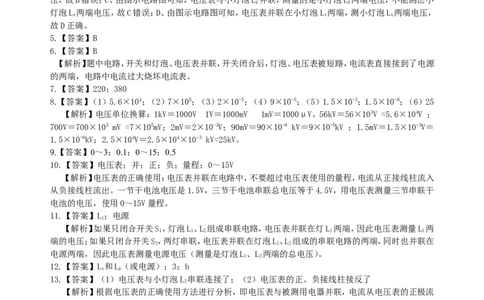

5.【答案】B
6.【答案】B
【解析】题中电路，开关和灯泡、电压表并联，开关闭合后，灯泡、电压表被短路，电流表直接接到了电源
的两端，电路中电流过大烧坏电流表。
7.【答案】220；380
8.【答案】（1）5.6×104；（2）7×105；（3）2×10-3；（4）9×10-5；（5）1.5×10-3；1.5×10-6；（6）25
【解析】电压单位换算：1kV＝1000V 1V＝1000mV 1mV＝1000μV。56kV＝56×103V =5.6×104V ；
700V＝700×103 mV =7×105mV；2mV＝2×10-3V；90mV＝90×10-6 kV＝9×10-5kV ；1.5mV＝1.5×10-3V＝
1.5×10-6kV；2.5×104V＝2.5×104×10-3 kV=25kV。
9.【答案】0～3；0.1；0～15；0.5
10.【答案】电压表；并；正；负；量程；0～15V
【解析】电压表的正确使用：电压表并联在电路中，不要超过电压表使用的量程，电流从正接线柱流入
从负接线柱流出。一节干电池电压是1.5V，三节干电池串联总电压等于4.5V，用电压表测量三节串联干
电池的电压，使用0～15V量程。
11.【答案】L；电源
1
【解析】如果只闭合开关S，灯泡L、L 组成串联电路，电压表并联在灯L 两端，因此电压表测量L 两
1 1 2 1 1
端的电压；如果只闭合开关S，两灯串联，电压表并联在灯泡L、L 组成的串联电路的两端，同时也并联在
2 1 2
电源两端，因此电压表测量电源电压（测量是灯泡L、L 两端的总电压）。
1 2
12.【答案】L 和L（或电源）；3；b
1 2
13.【答案】（1）电压表与小灯泡L 串联连接了；（2）电压表的正、负接线柱接反了
2
【解析】根据电压表的正确使用方法进行分析，即电压表与被测用电器并联，电流从电压表的正极流
入，负极流出，所测电压不能超过电压表的量程。
14.【答案】宇轩在线资源中心 shop256921660.taobao.com
15.【答案】（1）电流；电压；（2）正；0～0.6A；负；0～3V；（3）如图所示；（4）2.3V；0.38A
【解析】（1）因为甲串联在电路中，乙并联在电路中，故甲为电流表，乙为电压表；（2）由于电流总是从
仪表的正接线柱流入，负接线柱流出，并且电流表的左端连接电源负极，因此左端为负接线柱，量程为0
～0.6A；电压表的右端连接电源负极，因此右端为负接线柱，量程为0～3V；（3）从电源正极开始依次经过
开关、灯泡、电流表回到电源负极，电压表并联在灯泡两端。（4）从表盘上可以看出，电压表的量程为0～
3V，分度值为0.1V，则电压表示数为2.3V，故灯泡两端电压为2.3V；电流表的量程为0～0.6A，分度值为
0.02A，则电流表的示数为0.38A，故通过灯泡的电流为0.38A。
16.【答案】（1）苹果的大小、形状、酸甜程度、是否成熟、品种等；（2）电压一定时，通过苹果的电流与苹果
的甜度有关，越甜电流越大；电压一定时，通过苹果的电流与苹果的形状无关。
