专题 16.1 电压
知识点一：电压及其单位

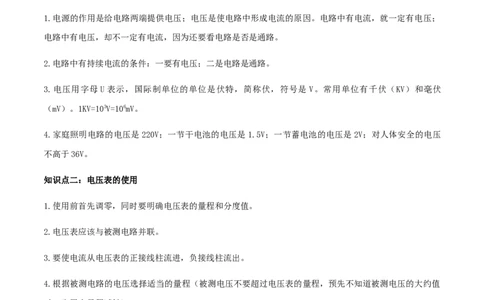

1.电源的作用是给电路两端提供电压；电压是使电路中形成电流的原因。电路中有电流，就一定有电压；
电路中有电压，却不一定有电流，因为还要看电路是否是通路。
2.电路中有持续电流的条件：一要有电压；二是电路是通路。
3.电压用字母U表示，国际制单位的单位是伏特，简称伏，符号是 V。常用单位有千伏（KV）和毫伏
（mV）。1KV=103V=106mV。
4.家庭照明电路的电压是220V；一节干电池的电压是1.5V；一节蓄电池的电压是2V；对人体安全的电压
不高于36V。
知识点二：电压表的使用
1.使用前首先调零，同时要明确电压表的量程和分度值。
2.电压表应该与被测电路并联。
3.要使电流从电压表的正接线柱流进，负接线柱流出。
4.根据被测电路的电压选择适当的量程（被测电压不要超过电压表的量程，预先不知道被测电压的大约值
时，先用大量程试触）。
5.电压表的读数方法：
①看接线柱确定量程。
②看表盘确定分度值（每一小格代表多少伏）。
③看指针偏转了多少格，即有多少伏。（电压表有两个量程： 0～3V，每小格表示的电压值是0.1 V；0～
15V，每小格表示的电压值是0.5 V。）6. 电池串联，总电压为各部分电压之和；相同电池并联，总电压等于每个电池电压。
一、电压表使用解读
1．量程（1）双量程：分别是0～3V , 0～15V 。（2）分度值分别是0.1V,0.5V。
2．使用规则
遵循“两个必须”，“一个不能”，“三先三后”原则
两个必须：
（1）必须将电压表并联接入被测电路的两端。
（2）必须使电流从电压表的“+”接线柱流入，从“-”接线柱流出。
一个不能：
所测电压不能超过电压表的量程。
三先三后：
（1）先调零后使用。
（2）先画图后连接。
（3）先认清分度值后读数。
二、本节知识涉及到的重要知识考点
1.电压与电流的关系。
2.电压的单位及换算关系。
3.电压表的正确使用。4.串并联电路中电压分布的特点。
5.常见的一些电压值。

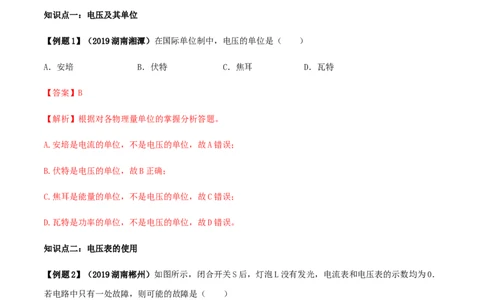

知识点一：电压及其单位
【例题1】（2019湖南湘潭）在国际单位制中，电压的单位是（ ）
A．安培 B．伏特 C．焦耳 D．瓦特
【答案】B
【解析】根据对各物理量单位的掌握分析答题。
A.安培是电流的单位，不是电压的单位，故A错误；
B.伏特是电压的单位，故B正确；
C.焦耳是能量的单位，不是电压的单位，故C错误；
D.瓦特是功率的单位，不是电压的单位，故D错误。
知识点二：电压表的使用
【例题2】（2019湖南郴州）如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．

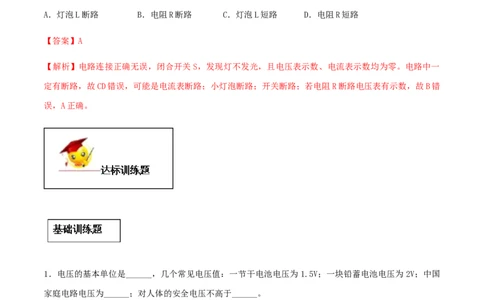

若电路中只有一处故障，则可能的故障是（ ）A．灯泡L断路 B．电阻R断路 C．灯泡L短路 D．电阻R短路
【答案】A
【解析】电路连接正确无误，闭合开关S，发现灯不发光，且电压表示数、电流表示数均为零。电路中一
定有断路，故CD错误，可能是电流表断路；小灯泡断路；开关断路；若电阻R断路电压表有示数，故B错
误，A正确。
1．电压的基本单位是______，几个常见电压值：一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国
家庭电路电压为______；对人体的安全电压不高于______。
【答案】伏特，220V；36V。
【解析】电压的基本单位是伏特，记忆一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国家庭电路电
压为220V；对人体的安全电压不高于36V。
2．一节新干电池的电压为（ ）
A．1.5伏 B．24伏 C．110伏 D．220伏【答案】A
【解析】要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家
庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V。一节新干电池的电压为1.5V，
故BCD错误、A正确。
3．在如图中，要使L 与L 串联，在“〇”处接入电流表或电压表，测量电路中的电流、L 两端的电压。
1 2 1
以下做法正确的是（ ）
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B
【解析】电压表应并联使用，如果将电压表串联在电路中，电路中将没有电流；电流表应串联使用，如果
将电流表与被测电路并联，则会造成被测用电器短路。
由图可知，a表跟灯泡L 并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测
1
量电路中的电流，电压表测量L 两端的电压。
1
4．如图所示的电压表的示数为 V。
【答案】2.4
【解析】要弄清楚电压表的量程和分度值再去读数。读数时，视线要与刻度面垂直。图中电压表用的是0～3V量程，一大格表示1V，一大格分为10个小格，其分度值为0.1V，因此其读数
2V+0.4V=2.4V。
一、选择题
1.（2019湖南怀化）下列电路图中电表的使用正确的是（ ）
【答案】C
【解析】A.电流表与灯泡并联，闭合开关会形成电源短路，故A错；
B.电压表与灯泡并联，但正负接线柱接反，故B错；
C.两灯并联，电流表串联在干路上，并且正负接线柱正确，故C正确；
D.两灯并联，电压表与灯并联，但正负接线柱接反，故D错。
2．（2019湖南邵阳）在如图中，要使L 与L 串联，在“〇”处接入电流表或电压表，测量电路中的电流、
1 2
L 两端的电压。以下做法正确的是（ ）
1
A．a为电流表，b为电流表 B．a为电压表，b为电流表
C．a为电流表，b为电压表 D．a为电压表，b为电压表
【答案】B【解析】电压表应并联使用，如果将电压表串联在电路中，电路中将没有电流；电流表应串联使用，如果
将电流表与被测电路并联，则会造成被测用电器短路。
由图可知，a表跟灯泡L 并联，所以a应为电压表；b表串联在电路中，所以b应为电流表，此时电流表测
1
量电路中的电流，电压表测量L 两端的电压。
1
3.（2019四川绵阳）在如图所示的电路中，能用电压表正确测出灯L 两端电压的是（ ）
1
【答案】D
【解析】A．由图可知，电压表接到了L 的两端，且正负接线柱接反了，故A错误．
1
B．由图可知，电压表测的是两灯串联的总电压，或电源电压，故B错误．
C．由图可知，电压表接到了L 的两端，测的是L 的两端电压，故C错误．
2 2
D．由图可知，电压表与L 并联，正负接线柱正确，故D正确．
1
4.（2020新疆模拟）如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是
（ ）
【答案】C
【解析】A.灯泡被导线短路，灯泡不亮，滑动变阻器更不能调节灯泡的亮度．不符合题意．
B．滑动变阻器接入下半段，灯泡和滑动变阻器的下半段是并联的，滑动变阻器不能改变灯泡的亮度．不
符合题意．C．滑动变阻器和灯泡是串联的，移动滑动变阻器的滑片，改变电路中的电阻，可改变电路中的电流，从
而改变灯泡的亮度．符合题意．
D．灯泡和滑动变阻器都被导线短路，灯泡不能发光，滑动变阻器更不能调节灯泡的亮度．不符合题意．
5.（2020苏州模拟）如图所示，甲、乙均为理想电表，当开关S闭合后灯L 、L 都能发光，下列说法中正确
1 2
的是（ ）
A．灯L、L 是串联在电路中的
1 2
B．甲一定是电流表，乙一定是电压表
C．当L 短路时L 仍能发光
2 1
D．乙、甲两电表示数的比值与L 的阻值相等
1
【答案】B
【解析】（1）读图可知，开关S闭合后，要使灯L 和L 都能发光只有并联才行，因为电压表要并联在电
1 2
路中，电流表要串联在电路中，所以电流从正极出发分两支，一支经灯泡 L 回负极，另一支经电流表甲、
2
灯L 回负极，所以甲一定是电流表，乙一定是电压表，故A错误，B正确。
1
（2）因为甲是电流表，当L 短路时，发生电源短路，L 不能发光，故C错误；
2 1
（3）乙是电压表，测量L 两端电压，甲是电流表，测量干路上的电流，因此乙、甲两电表示数的比值不
2
等于L 的阻值，故D错误。
1
6.（2020牡丹江模拟）如图所示，灯L 、L 完全相同，闭合开关S，只有一盏灯发光且只有一个电表有示
1 2
数，其故障可能是（ ）A．L 短路 B．L 短路 C．L 断路 D．L 断路
1 2 1 2
【答案】D
【解析】由电路图可知，两灯泡并联，电流表A测量L 的电流，电压表测量L 两端电压（即并联电路两端
2 2
的电压）；
A.若L 短路，则L 也同时被短路，两灯都不发光，而题中只有一盏灯发光，故A不符合题意；
1 2
B.若L 短路，则L 也同时被短路，两灯都不发光，故B不符合题意；
2 1
C.若L 断路，只有L 发光，电流表、电压表都有示数，故C不符合题意。
1 2
D.若L 断路，只有L 发光，电流表无示数，电压表有示数，故D符合题意。
2 1
7.（2020四川成都）下列电表示数为1.4V的是（ ）
1 2 1 2 5 10 5 10
0 0.2 0.4 3 0 0.2 0.4 3 0 1 2 15 0 1 2 15
A A V V
0 0.6 0 0.6 0 3 0 3
－ 0.6 3 － 0. 3 － 3 15 － 3 15
A B C D
6
【答案】D
【解析】要知道电压表如何读数，先观察其哪两个接线柱能接入电路导体两端，可以马上确定使用的量程；
然后看电压表一个大格代表的数值，一个小格的分度值，根据指针的位置就会确定电压表读数。电表示数为1.4V，是指电压表的读数。根据表盘上标的字母，可以立即判断A、B错误。正确选项在C、D
里。具体是哪个需要逐个分析，对于C图，电压表使用0——15V量程，读数需要观察上面刻度，一个大格
表示5V，大格之间有10个小格，每个小格表示0.5V，指针指向的刻度也就是这个电压表读数，为
5V+4×0.5V=7V；对于D图，电压表量程为0——3V，一个大格表示1V,一个大格平均10等分，一个小格为
0.1V。选项D对应的电压表读数为1V+4×0.1V=1.4V。
8.酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以
点亮一排发光二极管！水果在这里扮演了“电源”的角色。关于这个电路说法错误的是（ ）
A.水果的作用是给电路提供电压
B.此时电路中有电荷在发生定向移动
C.水果中储存的是电能
D.把水果串起来可以提高电压
【答案】C
【解析】水果在这里扮演了“电源”的角色，作用是给电路提供电压，故 A正确；电荷的定向移动形成电
流，此时电路中有电流通过，所以有电荷在发生定向移动，故B正确；水果中储存的是化学能而不是电能，
故C错误；与干电池组一样，把水果串联起来，可以提高电压，故D正确。
二、填空题
9．（2020•青岛模拟）如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就
制成了一个盐水电池。观察电压表的接线情况和指针偏转可知：锌片是盐水电池的 极，电池的电压为
V。【答案】负；0.6。
【解析】根据电压表的正确使用方法确定电源的正负极；根据电压表的量程、分度值以及指针的位置读出
电压表的示数。
根据图示可知，锌片与电压表的负接线柱相连，因此锌片为盐水电池的负极；
电压表的量程为0～3V，分度值为0.1V，示数为0.6V。
10.（2020大庆模拟）快乐学习，轻松考试，请你写出：一节新干电池的电压为 V，我国家庭电路的
电压为 V。
【答案】1.5；220。
【解析】一节新干电池的电压为1.5V，我国家庭电路的电压为220V。
11.（2020沈阳模拟）如图所示，电压表的示数是 V。
【答案】4。
【解析】题考查了电压表的读数方法，先确定量程，再明确分度值，顺序不能颠倒。
电压表选0～15V的量程，分度值为0.5V，根据指针位置读数是4V。
三、作图题
12.（2019湖南湘潭）根据电路实物图，画出对应的电路图（电流表位置可以变动，但要符合使用规则）。【答案】如图所示。
【解析】从电源的正极开始，按照电流的方向，依次串联各元件符号，到电源的负极，最后把电压表并联
在灯泡两端。
13.（2018安徽模拟题）根据图1所示的实物连接图，在图2的框中画出电路图．
【答案】如图所示。【解析】根据实物图画电路图时，先分析电路，看干路和支路各有什么元件，然后根据电路图的要求画出
电路图．从电源正极开始依次串联灯泡L、开关、灯泡L 以及电流表，回到电源负极，电压表与灯泡L 和
2 1 1
电流表的两端。
四、简答题
14.（2019上海）在如图所示的电路中，电源电压为U ，且保持不变。电键S闭合后，电路正常工作。一
0
段时间后，观察到一个电压表的示数变大，再串联一个电流表，观察到电流表的示数为 0．若电阻R 、R
1 2
中仅有一个出现故障，请根据相关信息写出电压表的示数及相对应的故障。
【答案】见解析。
【解析】根据电路图可知，两电串并联，电压表V 测量电阻R 两端的电压，电压表V 测量电阻R 两端的电
1 1 2 2
压，根据电流表和电压表的示数变化情况判断电路故障。
根据电路图可知，两电串并联，电压表V 测量电阻R 两端的电压，电压表V 测量电阻R 两端的电压，工作
1 1 2 2
一段时间后，一个电压表的示数变大，
若V 示数变大，故障可能为电阻R 断路或电阻R 短路，再串联一个电流表，观察到电流表的示数为0，则
1 1 2
故障为R 断路；
1
若V 示数变大，故障可能为电阻R 断路或电阻R 短路，再串联一个电流表，观察到电流表的示数为0，则
2 2 1
故障为R 断路。
2
