专题 16 动态电路分析（原卷版）
重难点1 滑动变阻器引起的动态电路问题（串联电路型）
重难点2 滑动变阻器引起的动态电路问题（并联电路型）
重难点3 开关的闭合或断开引起变化的动态电路（串联电路型）
重难点4 开关的闭合或断开引起变化的动态电路（并联电路型）
重难点5 传感器电阻变化引起的动态电路
重难点6 实际应用类动态电路分析

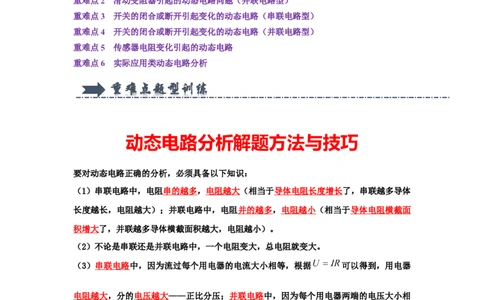

动态电路分析解题方法与技巧
要对动态电路正确的分析，必须具备以下知识：
（1）串联电路中，电阻串的越多，电阻越大（相当于导体电阻长度增长了，串联越多导体
长度越长，电阻越大）；并联电路中，电阻并的越多，电阻越小（相当于导体电阻横截面
积增大了，并联越多导体横截面积越大，电阻越小）。
（2）不论是串联还是并联电路中，一个电阻变大，总电阻就变大。
（3）串联电路中，因为流过每个用电器的电流大小相等，根据 可以得到，用电器
电阻越大，分的电压越大——正比分压；并联电路中，因为每个用电器两端的电压大小相
等，根据 可以得到，用电器电阻越大的分的电流越小——反比分流。
（4）电压表与谁构成一个“圈”（与谁并联）就测谁两端的电压，这个“圈”中可以有电
流表、闭合的开关，能有一个电源，能有一个或者多个用电器，但这个“圈”中不能既有
电源又有用电器。
（5）电压表测导线、电流表、短路的用电器两端的电压时，示数为零，因为 导线、电流表 、淘宝：学思创想
短路的用电器是不消耗电压的，或者消耗电压数值很小，可以忽略不计！
重难点1 滑动变阻器引起的动态电路问题（串联电路型）
【重难点分析】
1、滑片移动→电路总电阻变化 电路的电流变化 定值电阻两端
电压发生变化 定值电阻的实际功率发生变化；
2、滑片移动→电路总电阻变化 电路的电流变化 定值电阻两端
电压发生变化 滑动变阻器两端电压发生变化 滑动变阻器
的实际功率发生变化！
【重难点训练】

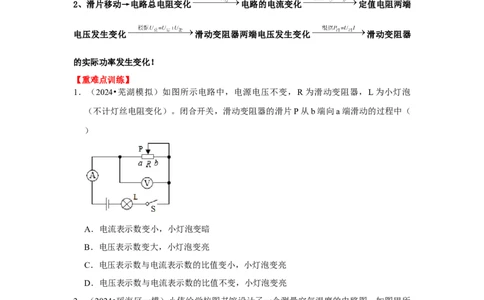

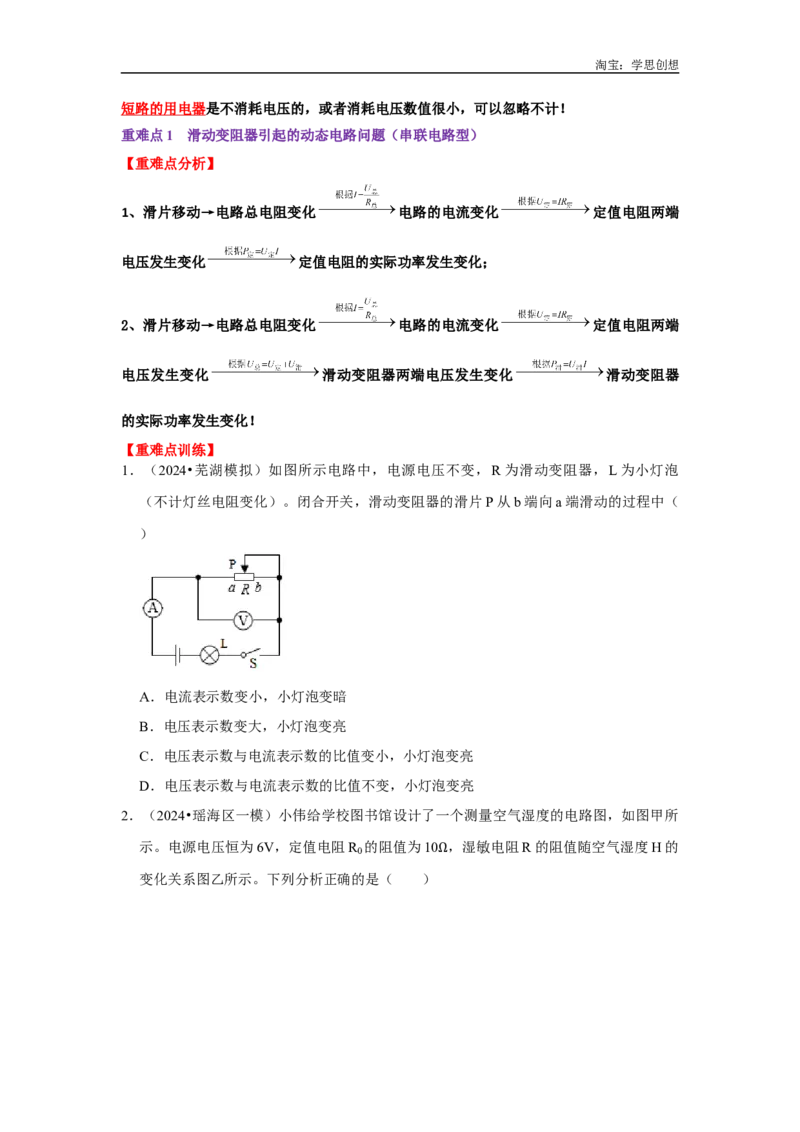

1．（2024•芜湖模拟）如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡
（不计灯丝电阻变化）。闭合开关，滑动变阻器的滑片P从b端向a端滑动的过程中（
）
A．电流表示数变小，小灯泡变暗
B．电压表示数变大，小灯泡变亮
C．电压表示数与电流表示数的比值变小，小灯泡变亮
D．电压表示数与电流表示数的比值不变，小灯泡变亮
2．（2024•瑶海区一模）小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所
示。电源电压恒为6V，定值电阻R 的阻值为10 ，湿敏电阻R的阻值随空气湿度H的
0
变化关系图乙所示。下列分析正确的是（ ）Ω淘宝：学思创想
A．空气湿度越大，湿敏电阻R的阻值越大
B．空气湿度越大，电压表示数越小
C．空气湿度增大时，电压表示数不变
D．当电压表示数为2.4V时，空气湿度为60%

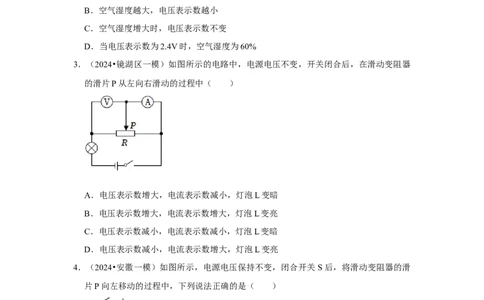

3．（2024•镜湖区一模）如图所示的电路中，电源电压不变，开关闭合后，在滑动变阻器
的滑片P从左向右滑动的过程中（ ）
A．电压表示数增大，电流表示数减小，灯泡L变暗
B．电压表示数增大，电流表示数增大，灯泡L变亮
C．电压表示数减小，电流表示数减小，灯泡L变暗
D．电压表示数减小，电流表示数增大，灯泡L变亮
4．（2024•安徽一模）如图所示，电源电压保持不变，闭合开关 S后，将滑动变阻器的滑
片P向左移动的过程中，下列说法正确的是（ ）
A．电流表示数变小，电压表V 示数变大
1
B．电压表V 示数变化量与电流表示数变化量之比变大
2淘宝：学思创想
C．电流表示数变大，电压表V 示数变小
2
D．电压表V 示数变化量与电流表示数变化量之比变小
1
5．（2024•庐阳区校级一模）如图所示的电路中，电源电压不变，R 和R 为定值电阻，闭
1 2
合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（ ）
A．电压表V 的示数变小 B．电压表V 的示数变大
1 2
C．R 的电压变大、R 的电压变小 D．电压表V 和电流表示数的比值变小
1 2 1

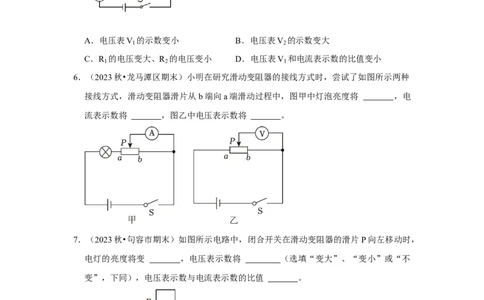

6．（2023秋•龙马潭区期末）小明在研究滑动变阻器的接线方式时，尝试了如图所示两种
接线方式，滑动变阻器滑片从b端向a端滑动过程中，图甲中灯泡亮度将 ，电
流表示数将 ，图乙中电压表示数将 。
7．（2023秋•句容市期末）如图所示电路中，闭合开关在滑动变阻器的滑片P向左移动时，
电灯的亮度将变 ，电压表示数将 （选填“变大”、“变小”或“不
变”，下同），电压表示数与电流表示数的比值 。
重难点2 滑动变阻器引起的动态电路问题（并联电路型）
【重难点分析】淘宝：学思创想
1、滑片移动→滑动变阻器支路电阻变化 滑动变阻器支路电流变化
滑动变阻器支路的实际功率发生变化；
2、滑片移动→滑动变阻器支路电阻变化→电路总电阻变化 电路的总电流变化
电路中总用电器的实际功率发生变化；
3、滑片移动→滑动变阻器支路电阻变化 滑动变阻器支路电流变化
电路的总电流变化 电路中总用电器的实际功率发生变化！
【重难点训练】

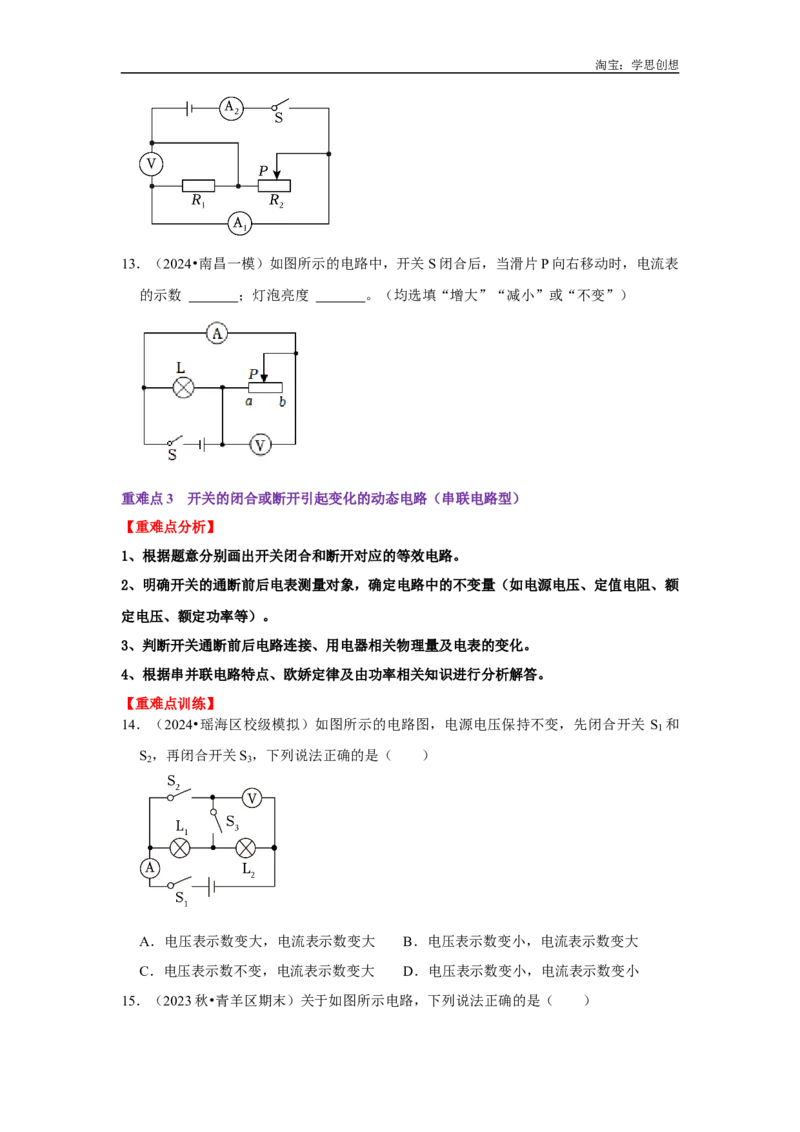

8．（2024•芜湖模拟）如图所示，闭合开关 S，当滑动变阻器的滑片P向右滑动时，下列
判断正确的是（ ）
A．电压表示数变大 B．电流表示数不变
C．电流表示数变大 D．电压表示数不变
9．（2024•庐江县一模）如图所示，闭合开关 S，两个灯泡均能发光（假设灯丝电阻不
变），此时，将滑动变阻器的滑片P向左移动，则（ ）
A．L 变暗，L 变亮
1 2
B．L 变亮，L 亮度不变
1 2
C．L 变亮，L 变暗
1 2淘宝：学思创想
D．电路消耗的电功率减小
10．（2024•镜湖区校级一模）在如图所示的电路中，电源电压保持不变，闭合开关S后，
将滑动变阻器滑片P向左移动时，以下说法正确的是（ ）
A．电流表A 示数变大
1
B．电压表V示数变大
C．两电流表示数的差值不变
D．电路的总电阻变小

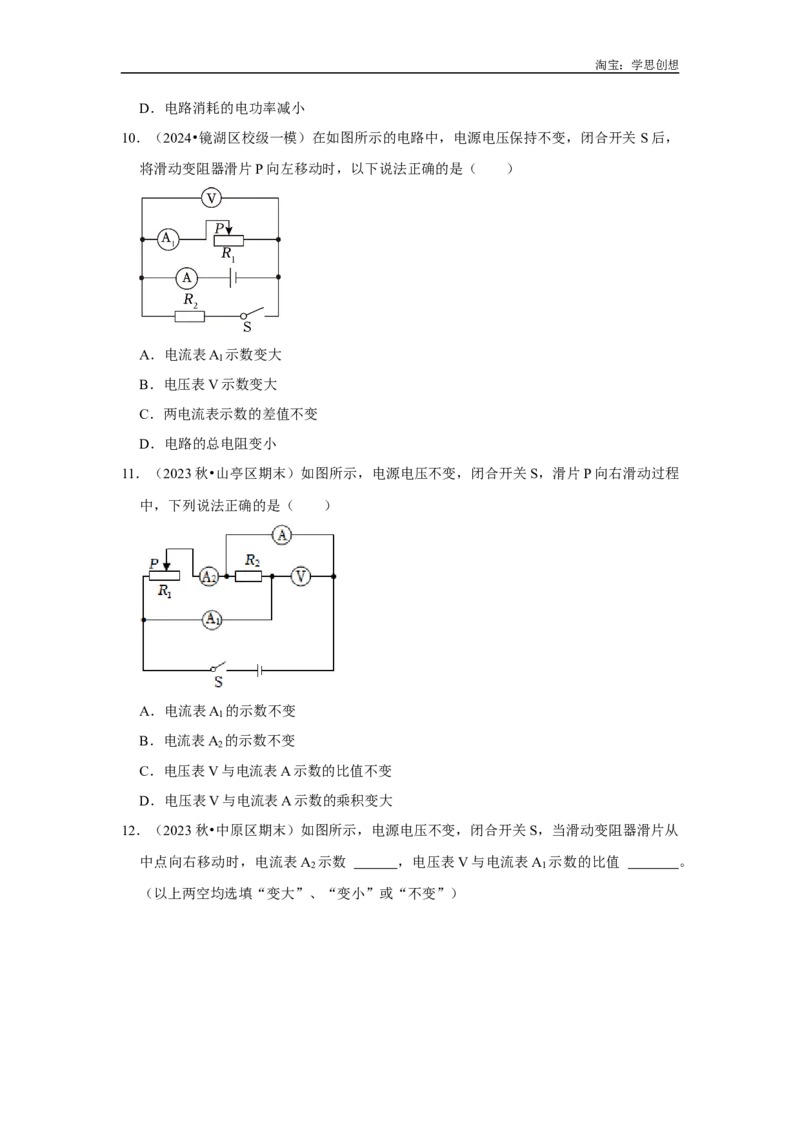

11．（2023秋•山亭区期末）如图所示，电源电压不变，闭合开关S，滑片P向右滑动过程
中，下列说法正确的是（ ）
A．电流表A 的示数不变
1
B．电流表A 的示数不变
2
C．电压表V与电流表A示数的比值不变
D．电压表V与电流表A示数的乘积变大
12．（2023秋•中原区期末）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从
中点向右移动时，电流表A 示数 ，电压表V与电流表A 示数的比值 。
2 1
（以上两空均选填“变大”、“变小”或“不变”）淘宝：学思创想
13．（2024•南昌一模）如图所示的电路中，开关S闭合后，当滑片P向右移动时，电流表
的示数 ；灯泡亮度 。（均选填“增大”“减小”或“不变”）
重难点3 开关的闭合或断开引起变化的动态电路（串联电路型）
【重难点分析】
1、根据题意分别画出开关闭合和断开对应的等效电路。
2、明确开关的通断前后电表测量对象，确定电路中的不变量（如电源电压、定值电阻、额
定电压、额定功率等）。
3、判断开关通断前后电路连接、用电器相关物理量及电表的变化。
4、根据串并联电路特点、欧娇定律及由功率相关知识进行分析解答。
【重难点训练】

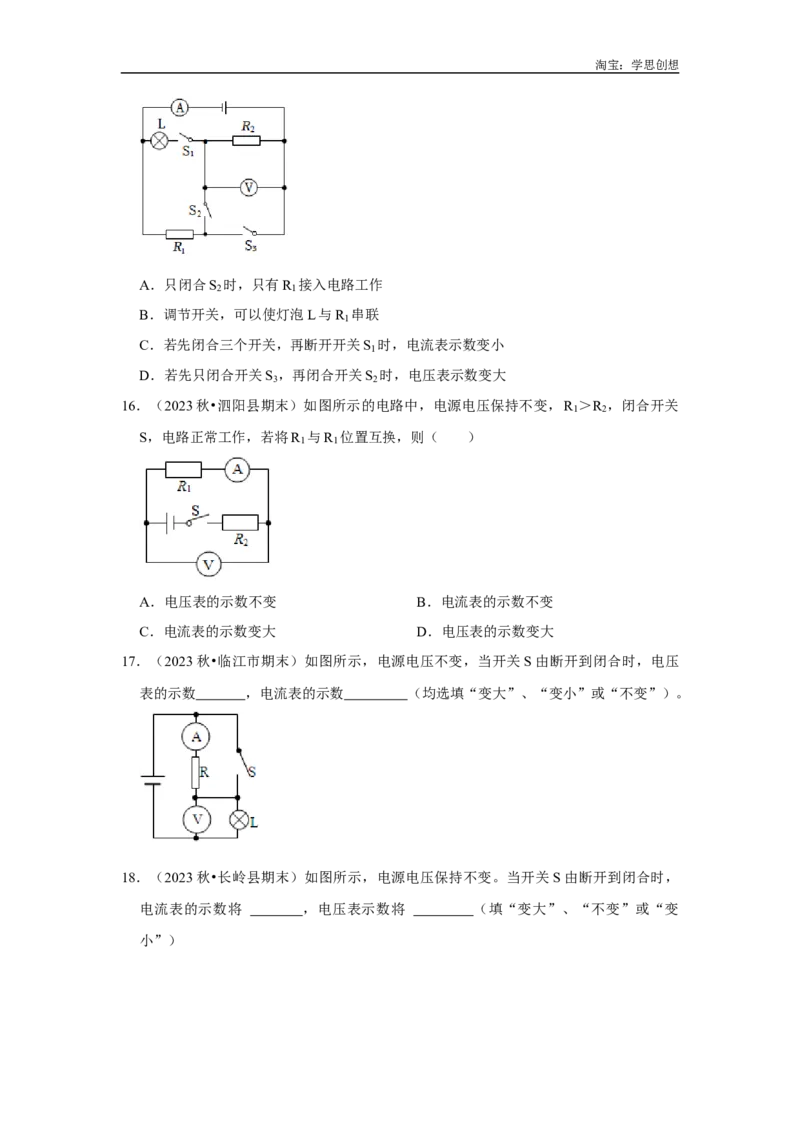

14．（2024•瑶海区校级模拟）如图所示的电路图，电源电压保持不变，先闭合开关 S 和
1
S ，再闭合开关S ，下列说法正确的是（ ）
2 3
A．电压表示数变大，电流表示数变大 B．电压表示数变小，电流表示数变大
C．电压表示数不变，电流表示数变大 D．电压表示数变小，电流表示数变小
15．（2023秋•青羊区期末）关于如图所示电路，下列说法正确的是（ ）淘宝：学思创想
A．只闭合S 时，只有R 接入电路工作
2 1
B．调节开关，可以使灯泡L与R 串联
1
C．若先闭合三个开关，再断开开关S 时，电流表示数变小
1
D．若先只闭合开关S ，再闭合开关S 时，电压表示数变大
3 2
16．（2023秋•泗阳县期末）如图所示的电路中，电源电压保持不变，R ＞R ，闭合开关
1 2
S，电路正常工作，若将R 与R 位置互换，则（ ）
1 1
A．电压表的示数不变 B．电流表的示数不变
C．电流表的示数变大 D．电压表的示数变大
17．（2023秋•临江市期末）如图所示，电源电压不变，当开关S由断开到闭合时，电压
表的示数 ，电流表的示数 （均选填“变大”、“变小”或“不变”）。
18．（2023秋•长岭县期末）如图所示，电源电压保持不变。当开关S由断开到闭合时，
电流表的示数将 ，电压表示数将 （填“变大”、“不变”或“变
小”）淘宝：学思创想
重难点4 开关的闭合或断开引起变化的动态电路（并联电路型）
【重难点分析】
并联电路中，开关断开往往是电路的支路减少，干路电流变小，而闭合后往往是电路支路
增多，干路电流变大，各支路的电流互不影响。
【重难点训练】

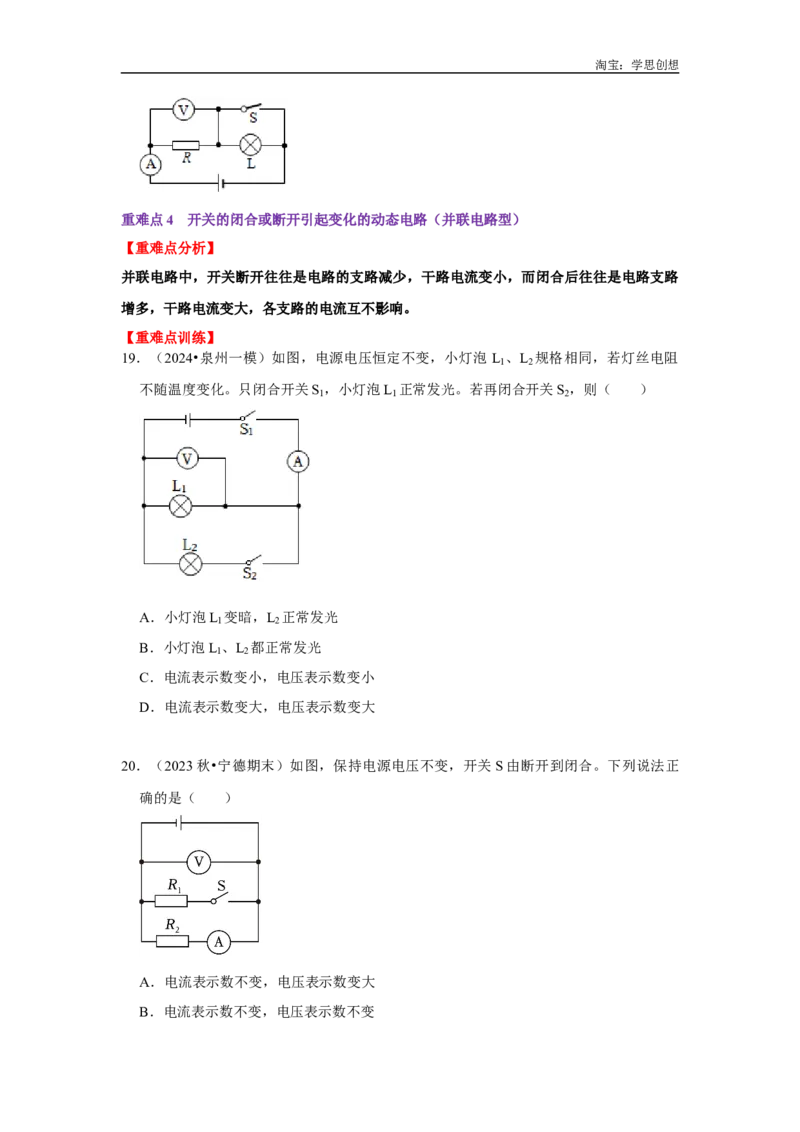

19．（2024•泉州一模）如图，电源电压恒定不变，小灯泡 L 、L 规格相同，若灯丝电阻
1 2
不随温度变化。只闭合开关S ，小灯泡L 正常发光。若再闭合开关S ，则（ ）
1 1 2
A．小灯泡L 变暗，L 正常发光
1 2
B．小灯泡L 、L 都正常发光
1 2
C．电流表示数变小，电压表示数变小
D．电流表示数变大，电压表示数变大
20．（2023秋•宁德期末）如图，保持电源电压不变，开关S由断开到闭合。下列说法正
确的是（ ）
A．电流表示数不变，电压表示数变大
B．电流表示数不变，电压表示数不变淘宝：学思创想
C．电流表示数变大，电压表示数不变
D．电流表示数变大，电压表示数变大

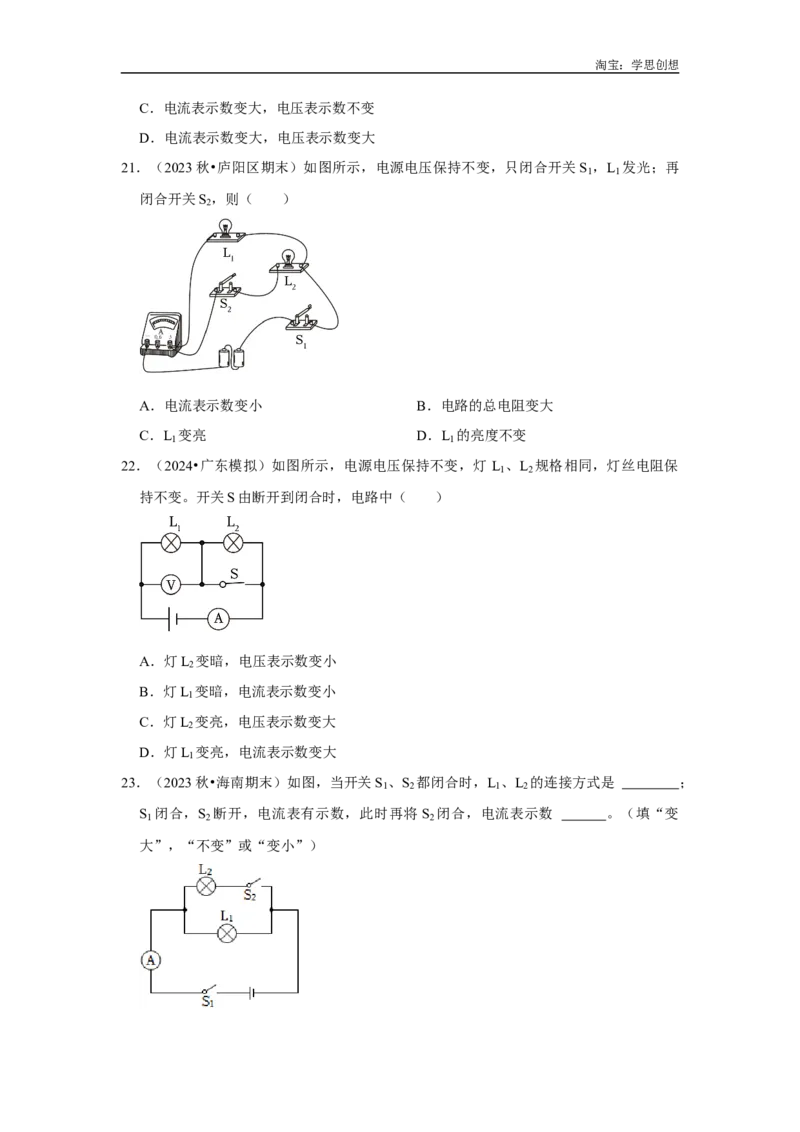

21．（2023秋•庐阳区期末）如图所示，电源电压保持不变，只闭合开关S ，L 发光；再
1 1
闭合开关S ，则（ ）
2
A．电流表示数变小 B．电路的总电阻变大
C．L 变亮 D．L 的亮度不变
1 1
22．（2024•广东模拟）如图所示，电源电压保持不变，灯 L 、L 规格相同，灯丝电阻保
1 2
持不变。开关S由断开到闭合时，电路中（ ）
A．灯L 变暗，电压表示数变小
2
B．灯L 变暗，电流表示数变小
1
C．灯L 变亮，电压表示数变大
2
D．灯L 变亮，电流表示数变大
1
23．（2023秋•海南期末）如图，当开关S 、S 都闭合时，L 、L 的连接方式是 ；
1 2 1 2
S 闭合，S 断开，电流表有示数，此时再将 S 闭合，电流表示数 。（填“变
1 2 2
大”，“不变”或“变小”）淘宝：学思创想
24．（2023秋•南昌期末）如图所示，电源电压不变，只闭合开关S ，R 的电功率为P ，
1 1 1
再闭合开关S ，R 的电功率将 ，电路的总电功率将 。（均选填“变
2 1
大”或“变小”）
重难点5 传感器电阻变化引起的动态电路
【重难点分析】
电路采用了一些不同类型的传感器，其阻值会随着气体浓度、压力、温度、光强等的变化
而变化，从而导致电路中电流、电压发生变化。不同的传感器阻值随变气体浓度、压力、
温度、光强等的变化不同，所以做好这类题的关键理解好电阻的变化情况，然后按滑动变
阻器滑片位置的变化引起的变化的电路分析即可。
传感器电阻变化引起的动态电路的分析思路：

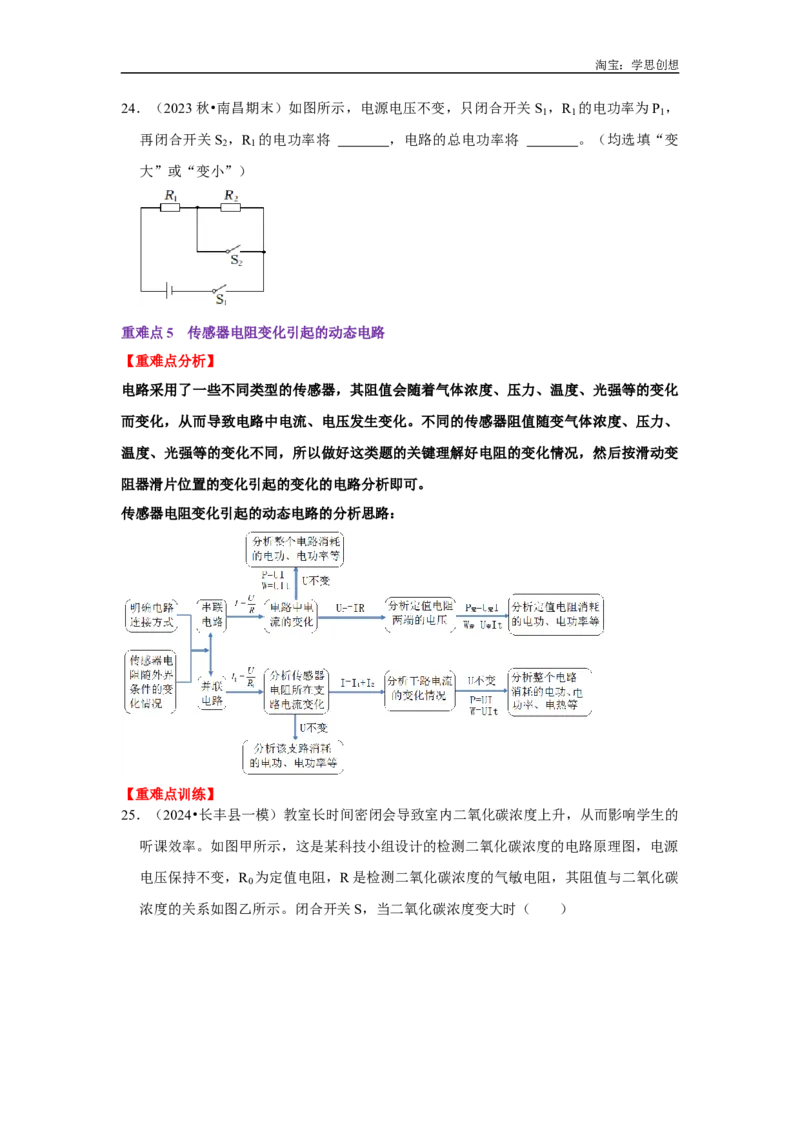

【重难点训练】

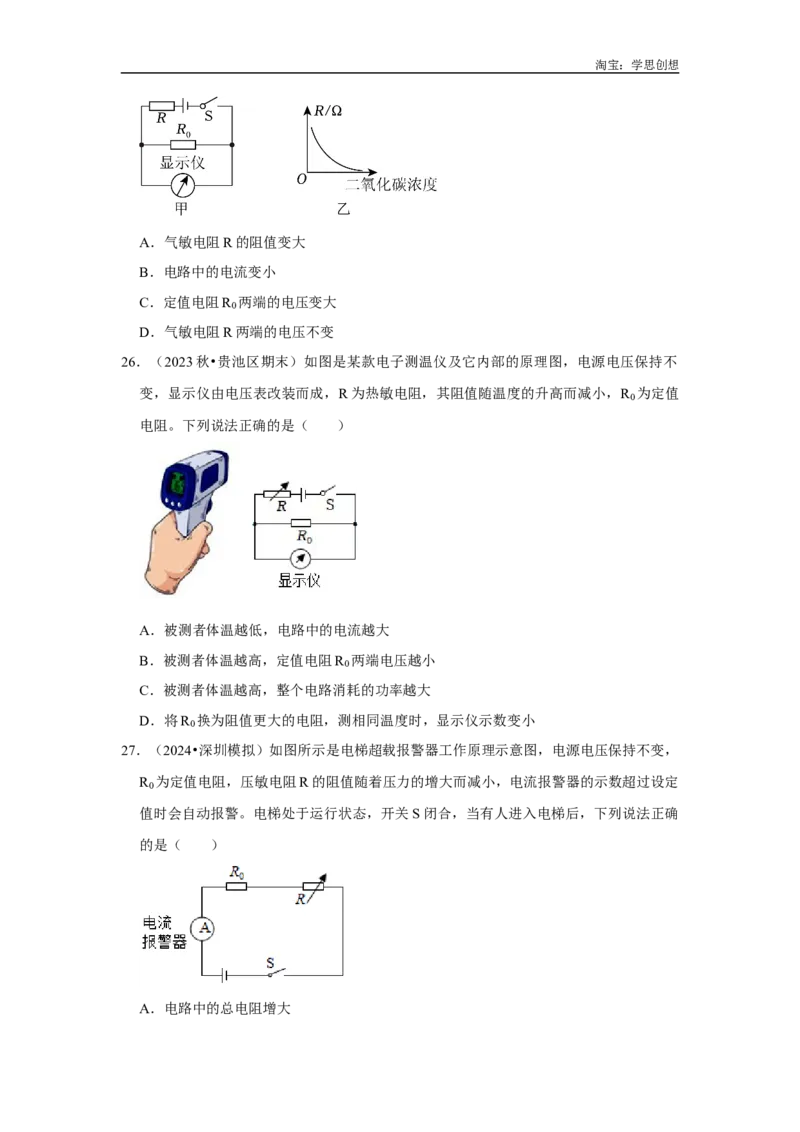

25．（2024•长丰县一模）教室长时间密闭会导致室内二氧化碳浓度上升，从而影响学生的
听课效率。如图甲所示，这是某科技小组设计的检测二氧化碳浓度的电路原理图，电源
电压保持不变，R 为定值电阻，R是检测二氧化碳浓度的气敏电阻，其阻值与二氧化碳
0
浓度的关系如图乙所示。闭合开关S，当二氧化碳浓度变大时（ ）淘宝：学思创想
A．气敏电阻R的阻值变大
B．电路中的电流变小
C．定值电阻R 两端的电压变大
0
D．气敏电阻R两端的电压不变
26．（2023秋•贵池区期末）如图是某款电子测温仪及它内部的原理图，电源电压保持不
变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R 为定值
0
电阻。下列说法正确的是（ ）
A．被测者体温越低，电路中的电流越大
B．被测者体温越高，定值电阻R 两端电压越小
0
C．被测者体温越高，整个电路消耗的功率越大
D．将R 换为阻值更大的电阻，测相同温度时，显示仪示数变小
0
27．（2024•深圳模拟）如图所示是电梯超载报警器工作原理示意图，电源电压保持不变，
R 为定值电阻，压敏电阻R的阻值随着压力的增大而减小，电流报警器的示数超过设定
0
值时会自动报警。电梯处于运行状态，开关S闭合，当有人进入电梯后，下列说法正确
的是（ ）
A．电路中的总电阻增大淘宝：学思创想
B．电阻R 两端的电压减小
0
C．电阻R 中的电流变大，R 和R的总电功率变大
0 0
D．压敏电阻R中的电流变小，R 和R的总电功率变小
0

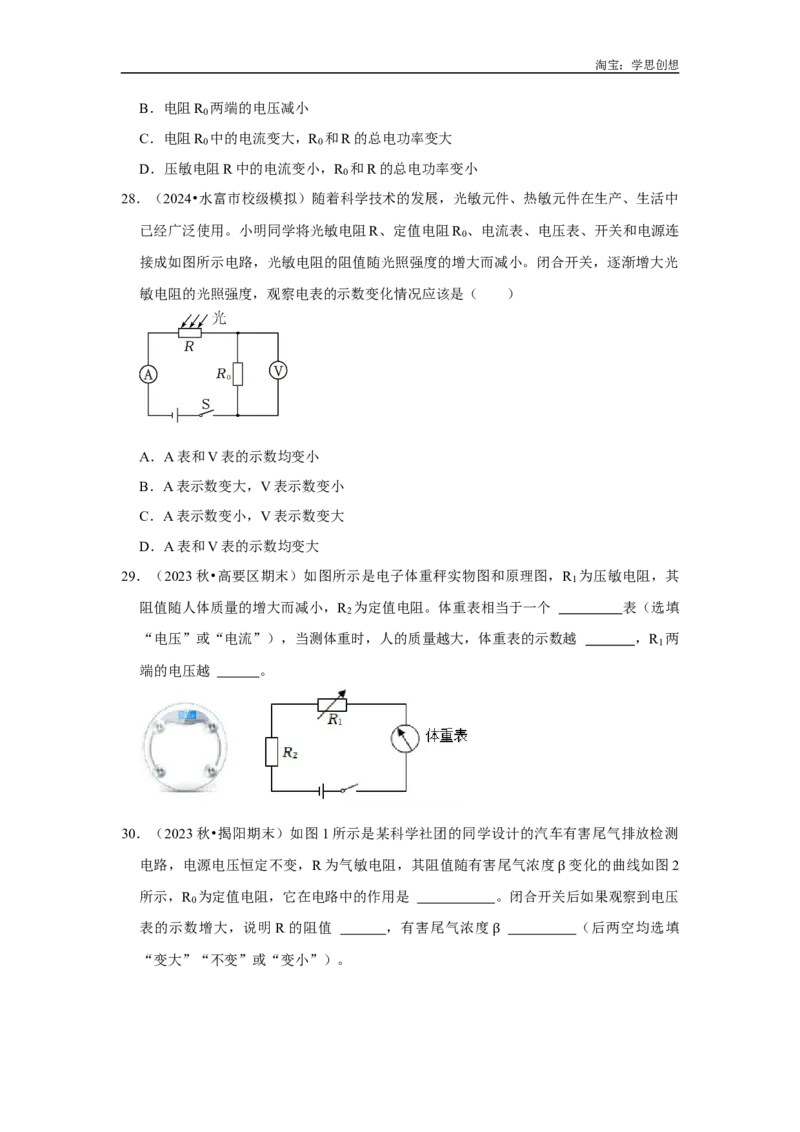

28．（2024•水富市校级模拟）随着科学技术的发展，光敏元件、热敏元件在生产、生活中
已经广泛使用。小明同学将光敏电阻R、定值电阻R 、电流表、电压表、开关和电源连
0
接成如图所示电路，光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光
敏电阻的光照强度，观察电表的示数变化情况应该是（ ）
A．A表和V表的示数均变小
B．A表示数变大，V表示数变小
C．A表示数变小，V表示数变大
D．A表和V表的示数均变大
29．（2023秋•高要区期末）如图所示是电子体重秤实物图和原理图，R 为压敏电阻，其
1
阻值随人体质量的增大而减小，R 为定值电阻。体重表相当于一个 表（选填
2
“电压”或“电流”），当测体重时，人的质量越大，体重表的示数越 ，R 两
1
端的电压越 。

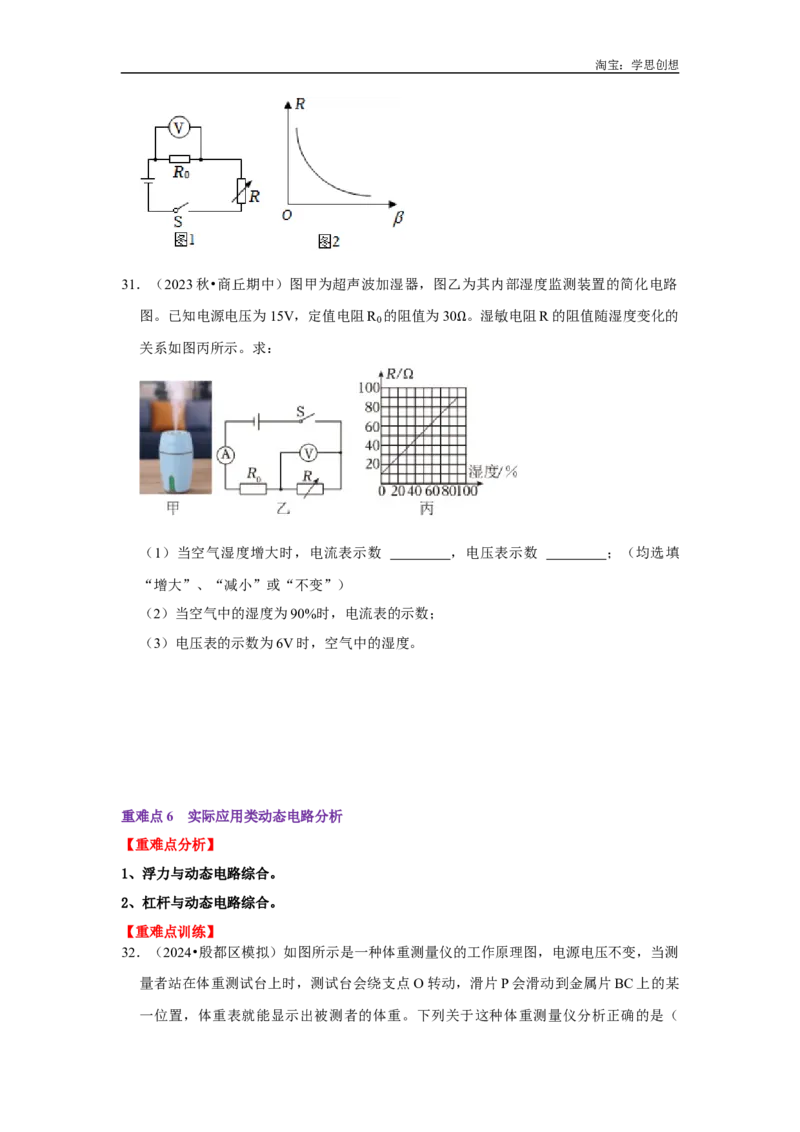

30．（2023秋•揭阳期末）如图1所示是某科学社团的同学设计的汽车有害尾气排放检测
电路，电源电压恒定不变，R为气敏电阻，其阻值随有害尾气浓度 变化的曲线如图2
所示，R 为定值电阻，它在电路中的作用是 。闭合开关β后如果观察到电压
0
表的示数增大，说明R的阻值 ，有害尾气浓度 （后两空均选填
“变大”“不变”或“变小”）。 β淘宝：学思创想
31．（2023秋•商丘期中）图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路
图。已知电源电压为15V，定值电阻R 的阻值为30 。湿敏电阻R的阻值随湿度变化的
0
关系如图丙所示。求： Ω
（1）当空气湿度增大时，电流表示数 ，电压表示数 ；（均选填
“增大”、“减小”或“不变”）
（2）当空气中的湿度为90%时，电流表的示数；
（3）电压表的示数为6V时，空气中的湿度。
重难点6 实际应用类动态电路分析
【重难点分析】
1、浮力与动态电路综合。
2、杠杆与动态电路综合。
【重难点训练】

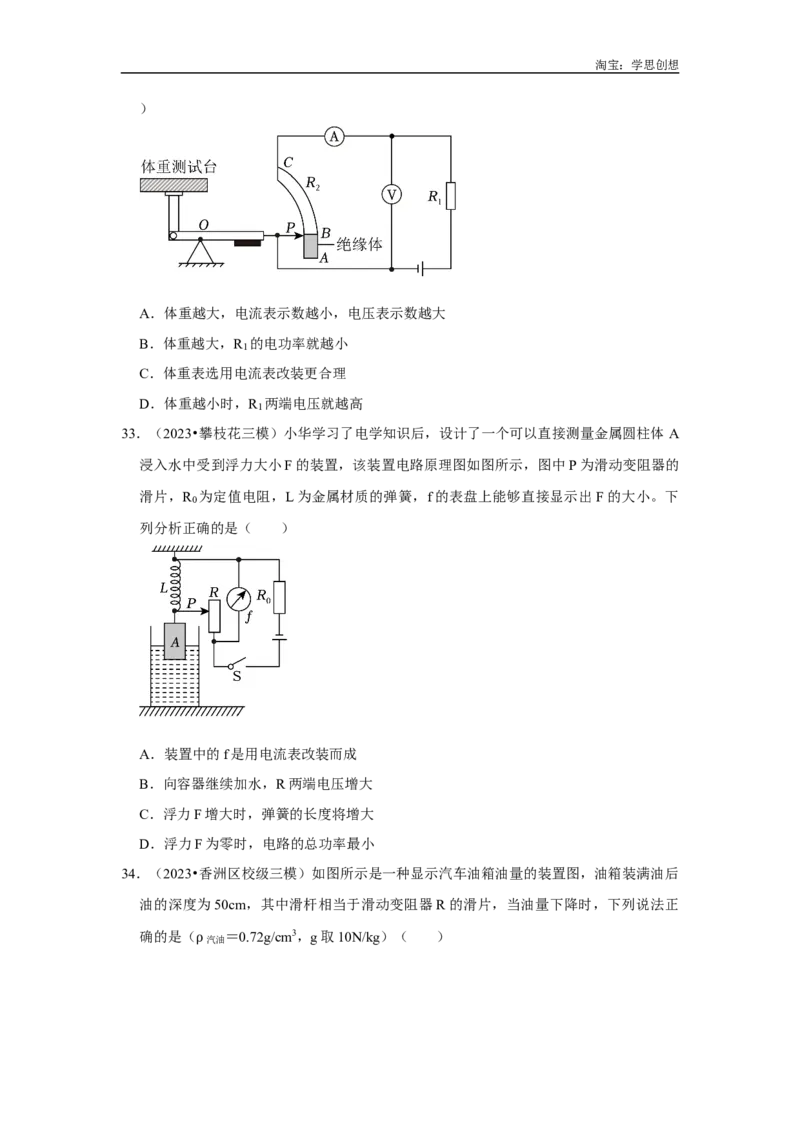

32．（2024•殷都区模拟）如图所示是一种体重测量仪的工作原理图，电源电压不变，当测
量者站在体重测试台上时，测试台会绕支点O转动，滑片P会滑动到金属片BC上的某
一位置，体重表就能显示出被测者的体重。下列关于这种体重测量仪分析正确的是（淘宝：学思创想
）
A．体重越大，电流表示数越小，电压表示数越大
B．体重越大，R 的电功率就越小
1
C．体重表选用电流表改装更合理
D．体重越小时，R 两端电压就越高
1
33．（2023•攀枝花三模）小华学习了电学知识后，设计了一个可以直接测量金属圆柱体 A
浸入水中受到浮力大小F的装置，该装置电路原理图如图所示，图中P为滑动变阻器的
滑片，R 为定值电阻，L为金属材质的弹簧，f的表盘上能够直接显示出F的大小。下
0
列分析正确的是（ ）
A．装置中的f是用电流表改装而成
B．向容器继续加水，R两端电压增大
C．浮力F增大时，弹簧的长度将增大
D．浮力F为零时，电路的总功率最小

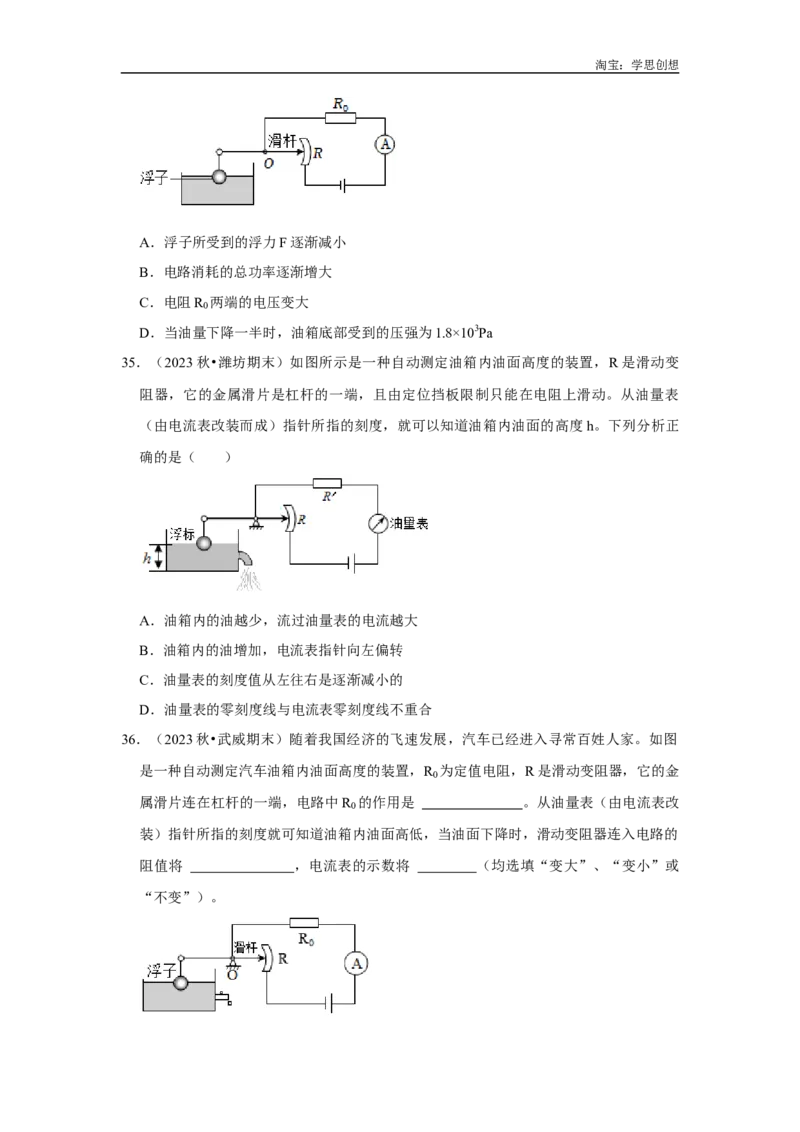

34．（2023•香洲区校级三模）如图所示是一种显示汽车油箱油量的装置图，油箱装满油后
油的深度为50cm，其中滑杆相当于滑动变阻器R的滑片，当油量下降时，下列说法正
确的是（
汽油
＝0.72g/cm3，g取10N/kg）（ ）
ρ淘宝：学思创想
A．浮子所受到的浮力F逐渐减小
B．电路消耗的总功率逐渐增大
C．电阻R 两端的电压变大
0
D．当油量下降一半时，油箱底部受到的压强为1.8×103Pa
35．（2023秋•潍坊期末）如图所示是一种自动测定油箱内油面高度的装置，R是滑动变
阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表
（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h。下列分析正
确的是（ ）
A．油箱内的油越少，流过油量表的电流越大
B．油箱内的油增加，电流表指针向左偏转
C．油量表的刻度值从左往右是逐渐减小的
D．油量表的零刻度线与电流表零刻度线不重合
36．（2023秋•武威期末）随着我国经济的飞速发展，汽车已经进入寻常百姓人家。如图
是一种自动测定汽车油箱内油面高度的装置，R 为定值电阻，R是滑动变阻器，它的金
0
属滑片连在杠杆的一端，电路中R 的作用是 。从油量表（由电流表改
0
装）指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的
阻值将 ，电流表的示数将 （均选填“变大”、“变小”或
“不变”）。淘宝：学思创想
37．（2023秋•潮南区期末）如图所示是某物理兴趣小组设计的简易坐位体前屈测试仪的
测试示意图、简化原理图。测试过程中，向前推动测试仪的滑块，相当于移动
的滑片。当滑片P向右移动时，电压表的示数 ，电流表的示数 （选填
“变大”“变小”“不变”）。
