专题 17 电磁学作图专题（原卷版）
重难点1 实物图补充连接类型
重难点2 电路设计类型
重难点3 根据实物图画电路图类型
重难点4 家庭电路的组成与连接
重难点5 磁感线及其特点
重难点6 安培定则

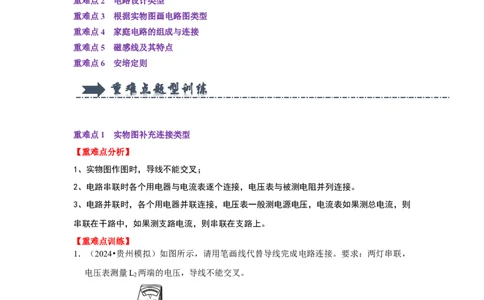

重难点1 实物图补充连接类型
【重难点分析】
1、实物图作图时，导线不能交叉；
2、电路串联时各个用电器与电流表逐个连接，电压表与被测电阻并列连接。
3、电路并联时，各个用电器并联连接，电压表一般测电源电压，电流表如果测总电流，则
串联在干路中，如果测支路电流，则串联在支路上。
【重难点训练】
1．（2024•贵州模拟）如图所示，请用笔画线代替导线完成电路连接。要求：两灯串联，
电压表测量L 两端的电压，导线不能交叉。
2淘宝：学思创想
2．（2023•腾冲市校级模拟）根据如图所示实物图，两个灯泡串联，电压表测量 L 的电压，
2
连接实物电路。

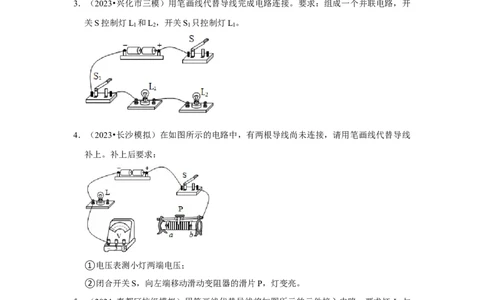

3．（2023•兴化市三模）用笔画线代替导线完成电路连接。要求：组成一个并联电路，开
关S控制灯L 和L ，开关S 只控制灯L 。
1 2 1 1
4．（2023•长沙模拟）在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线
补上。补上后要求：
①电压表测小灯两端电压；
②闭合开关S，向左端移动滑动变阻器的滑片P，灯变亮。
5．（2024•秦都区校级模拟）用笔画线代替导线将如图所示的元件接入电路。要求灯 L 与
1
L 并联，电流表测量灯L 的电流（约0.5A）。
2 1淘宝：学思创想
6．（2024•黔东南州模拟）如图是小红“探究并联电路电流特点”实验时未连好的电路，
现要求灯L 和灯L 并联，且用电流表测灯L 中的电流。请你用笔画线表示导线完成电
1 2 2
路连接。
重难点2 电路设计类型
【重难点分析】
1、串联电路定义：用电器首尾相连成一串后再接入电路中，我们说这些用电器是串联的。
如图所示，L 和L 组成串联电路
1 2
2、并联电路定义：用电器的两端分别连在一起，然后接到电路中的电路叫并联电路。
如下图所示，L 和L 组成并联电路
1 2淘宝：学思创想
3、串联电路特点
（1）电流只有一条路径，无干路、支路之分。
（2）电流通过每一个用电器，各用电器的工作互相影响，一个用电器因开路停止工作，则
所有用电器都不能工作。
（3）开关与用电器是串联的，一个开关控制所有用电器。

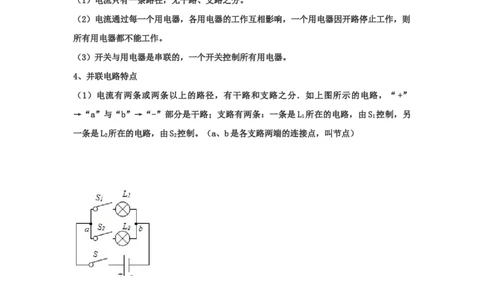

4、并联电路特点
（1）电流有两条或两条以上的路径，有干路和支路之分．如上图所示的电路，“+”
→“a”与“b”→“-”部分是干路；支路有两条：一条是L 所在的电路，由S 控制，另
1 1
一条是L 所在的电路，由S 控制。（a、b是各支路两端的连接点，叫节点）
2 2
（2）干路电流在“结点”处分成两条或多条支路电流，每一支路都与电源形成一条通路，
各支路中的用电器的工作互不影响，当某一支路开路时，其他支路仍可为通路。
（3）干路上的开关控制整个电路的用电器，支路上的开关只控制本支路上的用电器。
【重难点训练】
7．（2024•深圳模拟）有一种卫生间使用的风暖浴霸由两个开关控制。当闭合 S 时，电动
1
机工作，起送风作用，再闭合S 时，电热丝R开始工作，吹暖风；如果只闭合S 时，
2 2
电动机和电热丝都不工作。请根据以上要求，设计出符合要求的电路图。淘宝：学思创想
8．（2024•郑州模拟）某小区的门禁系统利用电动机实现开关门。业主可利用人脸识别
（相当于开关S ）或门禁卡（相当于开关S ）自动开门进入小区；请在图乙中用笔画线
1 2
代替导线将电路连接完整。
9．（2024•莱芜区校级模拟）如图所示，很多公共卫生间都安装了自动感应干手器，当手
处于红外线感应范围内，自动感应开关S会闭合，电动机就正常工作，同时吹出热风，
将手烘干。请你画出自动感应千手器的电路图。（电动机正常工作电压为220V，加热
电阻丝用电阻符号表示）
10．（2024•碑林区校级一模）小明和父母三人想采用投票的方式决定假期是否外出旅游。
小明是必须要去的，如果父母中至少一人同意的话，他们就决定去旅游。为此，小明根
据物理课上所学的电路知识，用三只开关、两节干电池和一个小灯泡制作了一只投票机，
三人各自控制一只开关（闭合表示同意，断开表示不同意），表决后只要灯亮就决定去
旅游。请你按上述要求在如图所示的虚线框内设计此投票机的电路（请在开关旁注明控
制的人）。淘宝：学思创想
11．（2024•介休市模拟）如图甲所示是一种时尚的烹饪工具——空气炸锅。使用它时发现：
空气炸锅通过两个开关可以让电动机和发热管同时工作产生热风，也可以在加热结束后
让电动机单独工作吹冷风给发热管降温，但是不会只发热而不吹风。请在图乙的虚线框
内画出两个开关并完成空气炸锅工作的电路图。
12．（2023•辉县市校级模拟）现在晓明手中有一个电池组、两盏灯、两个开关、导线若干，
他想利用这些元件设计一个电路，实现以下几个要求：
（1）两个开关都闭合时两灯都亮，
（2）只闭合S 时，电路中只有L 发光，
2 2
（3）只闭合S 时，电路中L 、L 都不亮。
1 1 2
重难点3 根据实物图画电路图类型
【重难点分析】
1、根据实物图画电路图
（1）看实物画电路图，关键是在看图，图看不明白，就无法作好图。实物图实际上只有两
种电路，一种串联，另一种是并联。
（2）串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极
为止。明确每个元件的位置，然后作图。顺序是：先画电池组，按元件排列顺序规范作图
横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检淘宝：学思创想
查电路无误的情况下，将电压表并在被测电路两端。
（3）对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文
“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前
进，直至两支笔尖汇合，这个点就是汇合点。并标出中文“合”字。首先要清楚有几条支
路，每条支路中有几个元件，分别是什么。特别要注意分点到电源正极之间为干路，分点
到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路
图。
（5）具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。在分点和合
点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的
元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的
两端。
2、画好电路图的方法
（1）应完整地反映电路的组成，即有电源、用电器、开关和导线。
（2）规范地使用电路元件符号，不能自选符号。
（3）交叉相连的点要画粗黑圆点。
（4）合理地安排电路元件符号的位置，尽可能让这些元件符号均匀地分布在电路中，使电
路图清楚美观，并注意元件符号绝不能画在拐角处。
（5）导线要横平竖直，转弯画成直角，电路图一般呈长方形。
（6）最好从电源的正极开始，沿着电流的方向依次画电路元件，且知道在电路图中导线无
长短之分的原则。
【重难点训练】
13．（2023•夏津县一模）作图题，请在方框内按如图所示的定物图画出对应的电路图。
14．（2024•扶沟县一模）请根据实物图，在右侧方框内画出相应电路图。淘宝：学思创想
15．（2024•绥化模拟）请根据如图所示的实物电路，在虚线框内画出相应的电路图。
16．（2024•邗江区模拟）在虚线框内画出与图相对应的电路图。
17．（2023•深圳模拟）根据如图所示实物图，在虚线框内画出对应的电路图，并标明元件
符号。淘宝：学思创想
18．（2023•泸县校级模拟）如图甲所示，电路中的两个小灯泡是 （选填“串联”
或“并联”）的；若灯泡L 的灯丝断了，再闭合开关S，灯泡L 将 （选填
1 2
“发光”或“不发光”）。请在图乙的方框内画出图甲电路对应的电路图。
重难点4 家庭电路的组成与连接
【重难点分析】
1、要分析清楚各组成部分的先顺序：为防止偷电事故，进户线首先要进电能表；为检修电
路保险丝时安全，总开关要安装在保险丝前面。
2、开关与所控制的灯泡是串联的；各用电器之间是并联的．
【重难点训练】
19．（2024•岳阳楼区校级模拟）李同学在学习完家庭用电后学会了如何正确安装灯泡。如
图所示，在保证用电安全的情况下，他用试电笔测试家庭电路中两条输电线时，只有接
触下面那条电线试电笔的氖管发光。现需把开关和白炽灯串联在一起接入电路，请在图
中画出符合安全用电要求的电路。
20．（2024•沈阳模拟）如图所示，请将图中开关和灯泡用笔画线代替导线完成电路。要求
在开关控制螺旋灯泡，并安装一个不受开关控制的三孔插座。
21．（2024•利辛县二模）如图，用一只开关同时控制两只额定电压均为220V的灯泡，要淘宝：学思创想
求两只灯泡接入电路中能正常发光，请用笔代替导线在方框内将电路补充完整。
22．（2024•绥化模拟）如图所示的插座（带保险丝）和电灯（带开关）是组成家庭电路的
常用器件，请你用笔画线代替导线将它们分别接入电路中。
23．（2024•孝感一模）如图是居民楼道照明电路，光控开关 S 白天断开，声控开关S 无
1 2
人时断开，只有夜间有人时，光控开关和声控开关才都闭合，电灯发光。请完成电路图，
注意符合安全用电原则。
24．（2024•宝鸡一模）请用笔画线，将图中的亮度可调的台灯、开关和插座按照安全用电
的原则接入家庭电路中，要求：S （旋转开关）单独控制台灯。
1淘宝：学思创想
重难点5 磁感线及其特点
【重难点分析】
1、用带箭头的曲线来形象、方便地描述磁场，这叫磁感线。
为了便于研究磁场，我们引入了磁感线的概念，磁感线是假想的分布在磁体周围的曲线，
这种研究方法叫建立理想模型法。
2、磁感线的疏密表示磁性强弱；箭头方向表示磁场方向。
3、在磁体外部，磁感线从N极出发，到S极进入；在磁体内部是从S到N．磁感线没有交
叉的。
【重难点训练】
25．（2024•武进区一模）磁体旁的小磁针静止时所指的方向如图所示，请在括号中标出磁
体的磁极，并标出图中磁感线的方向。
26．（2023•仁和区二模）在图中标出磁感线的方向及小磁针的N极。
27．（2023•乾安县二模）根据图中条形磁体磁感线的分布，标出条形磁体和静止小磁针右
端的磁极。
28．（2023•苏州一模）如图所示，是两个磁极靠近时磁感线的分布情况，根据图中标示的
N极，在括号内标出静止小磁针的N、S极并标出A点磁感线的方向。淘宝：学思创想
29．（2024•亭湖区校级一模）如图，在图中标出通电螺线管A处磁感线方向和小磁针的N
极。
30．（2023•阿克苏地区三模）如图所示，请根据两磁极间磁感线的方向标出N极。
重难点6 安培定则
【重难点分析】
安培定则，也叫右手螺旋定则，是表示电流和电流激发磁场的磁感线方向间关系的定则。
初中教材中表述：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指
的那一端是通电螺线管的N极。
【重难点训练】
31．（2024•沭阳县校级模拟）小明将螺线管连接在水果电池两极上，螺线管产生的磁场使淘宝：学思创想
小磁针静止在图所示状态，请标出P点的电流方向，并在虚线框内填入A端的磁极名称。
32．（2024•郑州模拟）磁流体是一种新型的功能材料，它既具有液体的流动性又具有固体
磁性材料的磁性。磁流体周围如果存在磁场，就会“模拟”出磁感线的形状。如图所示，
水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的情景如图所示。已
知A左端为N极，请在括号内标出电源左端的极性（“+”或“﹣”）、B的磁极
（“N”和“S”）。
33．（2024•石家庄模拟）如图所示，闭合开关后弹簧测力计示数减小，请标出电源右端的
极性并在虚线框内的磁感线上画出其方向。淘宝：学思创想
34．（2024•龙马潭区模拟）如图甲所示是两束激光射向并通过透镜的传播路径。在图中虚
线框内画出该透镜。如图乙所示已标出通电螺线管的N、S极，在图中标出电源的极性。
35．（2024•天山区校级一模）将条形磁体放在小车上并靠近螺线管，闭合开关后小车向右
运动，请标出通电螺线管的电源“+”、“﹣”极。
36．（2024•开州区模拟）请标出如图空气开关原理图中小磁针（ ）中的极性。
