专题 13 力学作图专题（原卷版）
重难点1 画物体所受力的示意图
重难点2 画指定力的示意图
重难点3 杠杆作图
重难点4 滑轮组组装作图

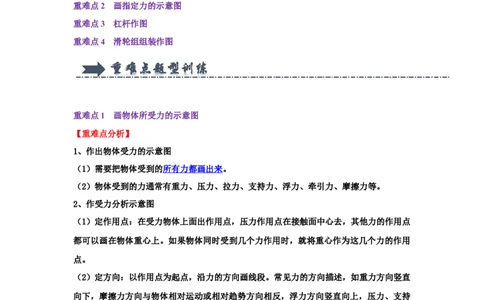

重难点1 画物体所受力的示意图
【重难点分析】
1、作出物体受力的示意图
（1）需要把物体受到的所有力都画出来。
（2）物体受到的力通常有重力、压力、拉力、支持力、浮力、牵引力、摩擦力等。
2、作受力分析示意图
（1）定作用点：在受力物体上面出作用点，压力作用点在接触面中心去，其他力的作用点
都可以画在物体重心上。如果物体同时受到几个力作用时，就将重心作为这几个力的作用
点。
（2）定方向：以作用点为起点，沿力的方向画线段。常见力的方向描述，如重力方向竖直
向下，摩擦力方向与物体相对运动或相对趋势方向相反，浮力方向竖直向上，压力、支持
力方向与受力面垂直指向受力物体，拉力方向沿着绳子收缩的方向等。
（3）定长度（即力的大小）：尽管长度不能准确的反映力的大小，但在同一图中，如果物
体受到几个力的作用时，线段的长短要大致表示力的大小，力越大，线段应画得越长。一
对平衡力线段长度相同。
（4）标箭头：在线段的末端标上箭头表示力的方向。
G f
（5）标符号：力一般用字母“F”表示，重力用符号“ ”表示。摩擦力一般用“ ”表淘宝：学思创想
示。
（6）标数值和单位：若有力的大小，还应该在箭头旁边标上力的数值和单位。
【重难点训练】
1．（2024•巧家县校级模拟）如图所示，木材加工厂正在运送木材，木材随传送带一起向
右匀速直线运动，请画出木材所受支持力的示意图。
2．（2024•南乐县一模）图甲是游乐场里常见的旋转飞椅，请在图乙中画出此时飞椅受到
的重力和绳子对飞椅的拉力的示意图（O为重心）。
3．（2024•莱芜区模拟）如图所示，一重为2N小球静止在水面上，请作出小球所受浮力
的示意图。
4．（2024•青岛模拟）如图所示，物体静止在斜面上，画出物体所受摩擦力和物体对斜面
压力的示意图．
5．（2024•永州一模）投掷实心球是我市初中体育测试项目之一。如图所示，请画出实心
球受到的重力的示意图。淘宝：学思创想
6．（2024•孝感一模）如图是工艺品平衡鸟，将平衡鸟的喙尖放在任何支持面上，它都能
保持水平平衡。请大致确定图中平衡鸟的重心O，并画出平衡鸟所受重力G的示意图。
7．（2024•陕西模拟）2023年12月29日，陕西历史博物馆秦汉馆试开放。如图为其中展
出的一件文物——金怪兽，O为重心，请作出其所受重力的示意图。
8．（2024•凤凰县模拟）如图所示，图甲是某运动员在2022年北京冬奥会上沿赛道向上滑
行的情景。请你在示意图乙中以O点为力的作用点，画出她受到的重力G人 。
重难点2 画指定力的示意图淘宝：学思创想
【重难点分析】
1、只要把题目中物体受到的指定的力都画出来就可以了。
2、指定需要画的力通常有重力、压力、拉力、支持力、浮力、牵引力、摩擦力等。
※特别注意：重力方向竖直向下，摩擦力方向与物体相对运动或相对趋势方向相反，浮力
方向竖直向上，压力、支持力方向与受力面垂直指向受力物体，拉力方向沿着绳子收缩的
方向。
【重难点训练】
9．（2024•太和县一模）如图甲所示，小明将旅行包B平放在行李箱A上，水平推着行李
箱一起向右做匀速直线运动。将旅行包B看成一个有质量的点，请在图乙中画出运动过
程中B的受力示意图。
10．（2024•梁园区校级一模）如图所示，是一款儿童益智玩具“平衡老鹰”，可以让孩子
提前得到探索物理知识的启蒙，给它一个支点，它就能保持平衡，能自由在底座上摇摆、
旋转而不掉下来；请画出它静止时的受力示意图。
11．（2024•襄州区模拟）如图所示，一个气象探空气球正吊着探测设备沿如图所示方向缓
慢匀速升空，请作出探测设备受力的示意图。（忽略空气阻力）淘宝：学思创想
12．（2024•长汀县一模）如图所示，在图中，小球从水平桌面上快速运动到桌边后滚下，
画出小球在A位置时受力的示意图（不计空气阻力）。
13．（2024•玄武区校级模拟）如图所示，小球在竖直细绳的拉力作用下在光滑斜面上处于
静止状态，请在图中画出小球的受力示意图。
14．（2024•龙凤区一模）米袋刚放上输送带的瞬间，米袋受力情况。
15．（2024•华龙区校级模拟）近段时间，哈尔滨燃起了东北人的好客热情，其中，来自广
西南宁的11个萌娃勇闯哈尔滨，更是牵动百万网友，并送外号“砂糖橘”。图甲，孩
子们站在冰雪大世界中。请在图乙中画出其中一个小“砂糖橘”在竖直方向上的受力示
意图。（A点表示重心）
16．（2024•遂平县一模）如图所示，小球正在光滑的水平面上向右滑动并压缩弹簧，请以
O点为作用点画出小球此时的受力示意图。淘宝：学思创想
重难点3 杠杆作图
【重难点分析】
1、杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直。
※特别注意：不能把支点到力的作用点的距离当做力臂！！！
2、力臂的画法一般分如下几步
O
（1）确定杠杆主体结构，找到支点 。
（2）分清杠杆受到的阻力和动力（容易错画为杠杆对其他物体的力），画好动力作用线和
阻力作用线。
（3）从支点向力的作用线引垂线（用虚线表示），画出垂足；支点到垂足的距离就是力臂，
l l
用大括号标注出来，并用 1表示动力臂， 2表示阻力臂。
※力臂的画法简记为：一找点，二画线，三作垂线段，四标符号！！
3、最小动力作图
此类问题中，一般情况下，“阻力×阻力臂”为一定值，要使动力最小，必须使动力臂最
大。
（1）最长动力臂的画法：若动力作用点已经给出，那么支点到动力作用点的连线作动力臂
就是最长的力臂；若动力作用点没有给出，则选择杠杆上离支点最远的点为动力作用点，
二者的连线就是动力臂。
（2）作最小动力的方法：①找出最大动力臂后过动力作用点作动力臂的垂线；②根据杠杆
平衡的实际情况确定动力的方向，最后标上箭头和字母F或F。
1
【重难点训练】
17．（2024•碑林区校级二模）如图1所示，这是一台金属切割机，小王师傅用该机器切割
A点下方的钢管时，用力压B点，机器OAB部分可绕O点转动。请在图2中画出杠杆
静 止 在 此 位 置 时 ， 作 用 在 A 点 的 阻 力 F 的 力 臂 l 。淘宝：学思创想
18．（2024•项城市校级模拟）如图是郊县人常用的压饸饹面工具——饸饹床子。其可以看
作一个杠杆，O为支点。请画出在制作饸饹时所施加的最小力。
19．（2024•西华县一模）如图所示是仰卧起坐时的情景，人体可看成杠杆模型，O为支点，
肌肉的拉力F为动力，请画出动力臂和阻力臂。
20．（2024•乌鲁木齐一模）如图所示为钓鱼竿钓鱼时的示意图，O为支点，F 表示手对钓
1
鱼竿的作用力，请在图中画出力F 的力臂l 和阻力F 。
1 1 2
21．（2024•平舆县一模）周末，小明路过一超市门口，见到一位老奶奶吃力的推着购物车
过门坎（如图所示）小明立刻过去帮忙，请你画出购物车前轮越过门坎时，作用在B点淘宝：学思创想
的最小力F的示意图。他又看到一个物体A静止在斜面上，如图所示。作出物体A所受
重力G的示意图。
22．（2024•和平区模拟）如图，轻质支架OAB固定在墙上，支架上放有一个花盆，此时
可将OAB看成一个杠杆。请画出作用在杠杆B端使杠杆在图示位置平衡时的最小动力
F ，同时画出杠杆受到的阻力。
1
23．（2024•雁塔区校级模拟）图甲是打开的汽车后备箱盖，它被液压杆支撑（不计后备箱
盖重）．关箱盖时，它可看作一个杠杆，图乙是其简化图，O是支点，F 是液压杆作用
2
在A点的阻力。请在图乙中画出在B点关上后备盖的最小动力F 及其力臂L 。
1 1
24．（2024•东莞市校级一模）桔爆是中国古代用于灌溉或汲水的一种器具，是杠杆的一种
应用，如图甲所示。图乙是桔木的简化示意图，请在图乙中作出动力F 的力臂l 。
1 1淘宝：学思创想
重难点4 滑轮组组装作图
【重难点分析】
1、滑轮组作图中，有两点要求
（1）滑轮组是用一根绳子绕成。
（2）所提供的滑轮要全部用完。
（3）结合上述两个特点，可总结出如下的绕绳方法
一看：看一下所提供的滑轮中，定滑轮和动滑轮的个数是否相等，如不相等，则绳子的固
定端一定连在个数少的滑轮的框架上。
二读：如所提供的定滑轮和动滑轮的个数相等，就要读一下题目的要求，看其中有无最省
力”或“改变力的方向”的要求.如要求“最省力”，则绳子的固定端一定连在动滑轮的框
架上；如要求“改变力的方向”，则绳子的自由端一定从定滑轮绕出，固定端也一定连在
定滑轮的框架上.我们将其简化为“省动变定”。
三算：如所提供的定滑轮和动滑轮的个数相等，通过阅读题目要求，也没有“最省力”或
“改变力的方向”的要求，就要计算了.通过计算算出需要的绳子的段数，然后根据段数的
奇偶性确定.如是奇数，则绳子的固定端一定连在动滑轮的框架上;如是偶数，则绳子的定
端一定连在定滑轮的框架上.我们将其简化为“奇动偶定”，同样可以采用谐音记忆法，记
为：“机”动”或“激'动。
【重难点训练】
25．（2024•碑林区校级二模）小林站在某一平台上，想用如图所示的滑轮将重物A拉起，
请画出最省力的绕线方式。淘宝：学思创想
26．（2023•射阳县一模）在图中画出滑轮组最省力的绕线方式。
27．（2023•宾阳县模拟）站在地面上的人想用尽可能小的力提升水桶，请在图中画出滑轮
组绳子的绕法。
28．（2023•咸宁模拟）某人利用滑轮组向下拉绳提起物体，请在图中画出绳子绕法。淘宝：学思创想
29．（2023•高港区二模）如图所示，某工人站在地面上用一根绳子通过由三个滑轮构成的
滑轮组提升重物，请画出最省力的绕绳方法。
30．（2023•清城区模拟）如图所示，利用滑轮组拉着重物体A沿水平方向做匀速直线运
动。请在图中画出滑轮组最省力的绕线情况，并画出A对地面压力的示意图。
31．（2023•兴化市模拟）建筑工人在A处，使用如图所示的滑轮组提升物体，试在图中
画出最省力的绕线方法。淘宝：学思创想
32．（2023•碑林区校级四模）一个工人站在地面上，使用如图所示的滑轮组将重物从地面
提升到楼顶，要求绳子的自由端要向下拉，请你用笔画代替绳子，画出滑轮组最省力的
绕绳方法。
