专题 14 串并联电路的识别与设计（解析版）
重难点1 串、并联电路的识别
重难点2 电路的设计
重难点3 串、并联电路的电流规律
重难点4 串、并联电路的电压规律

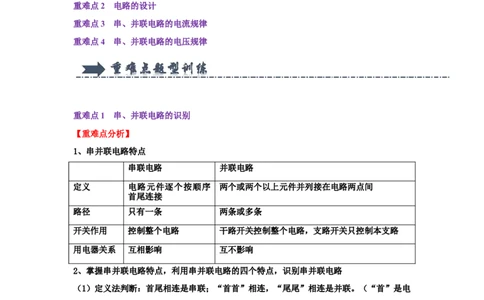

重难点1 串、并联电路的识别
【重难点分析】
1、串并联电路特点
串联电路 并联电路
定义 电路元件逐个按顺序 两个或两个以上元件并列接在电路两点间
首尾连接
路径 只有一条 两条或多条
开关作用 控制整个电路 干路开关控制整个电路，支路开关只控制本支路
用电器关系 互相影响 互不影响
2、掌握串并联电路特点，利用串并联电路的四个特点，识别串并联电路
（1）定义法判断：首尾相连是串联；“首首”相连，“尾尾”相连是并联。（“首”是电
流的流入端，“尾”是电流的流出端）
（2）电流流向法判断：电流从电源正极出发，经过各个用电器回到电源的负极，不分流，
只有一条电流路径的是串联；电流从电源正极出发，在某处分为几条支路，每条支路上有
用电器，最后汇合回到负极的是并联。
（3）拆除法判断：拆除任意一个用电器，其他用电器都停止工作是串联；拆除任意一个用
电器，不会影响其他用电器是并联。
3、串、并联电路的特点识别淘宝：学思创想
（1）我们所说的串并联电路是指用电器串联还是并联的电路，在分析的过程中，电流表、
电压表可以去除不管。
（2）注意局部短路的情况：在分析电流流向时，由于用电器阻碍电流，所以，当用电器两
端有导线并联时，电流“走导线不走用电器”，用电器就会被短路。如：下图中 S 闭合，
2
可以看成导线，电流经过L 后从S 流过，不经过L ，即电流“走导线不走用电器”，这样
1 2 2
L 被短路，L、L 两灯串联。
2 1 3
（3）并联电路不易判断，在并联电路中，不论导线有多长，只要其间没有电源、用电器，
导线两端点均可以看成同一个点，从而找出各用电器两端的分流点或汇合点。
【重难点训练】

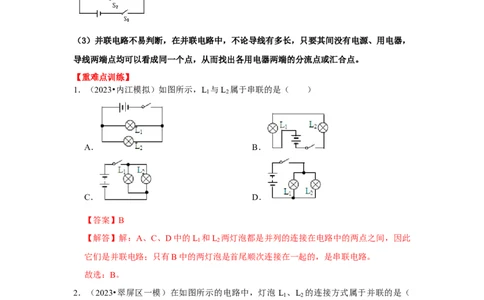

1．（2023•内江模拟）如图所示，L 与L 属于串联的是（ ）
1 2
A． B．
C． D．
【答案】B
【解答】解：A、C、D中的L 和L 两灯泡都是并列的连接在电路中的两点之间，因此
1 2
它们是并联电路；只有B中的两灯泡是首尾顺次连接在一起的，是串联电路。
故选：B。
2．（2023•翠屏区一模）在如图所示的电路中，灯泡 L 、L 的连接方式属于并联的是（
1 2
）
A． B．淘宝：学思创想
C． D．
【答案】C
【解答】解：由图可知，图A、B、D中电流只有一条流通路径，属于串联电路；
由图可知，图C中电流都有两条流通路径，属于并联电路。
故选：C。

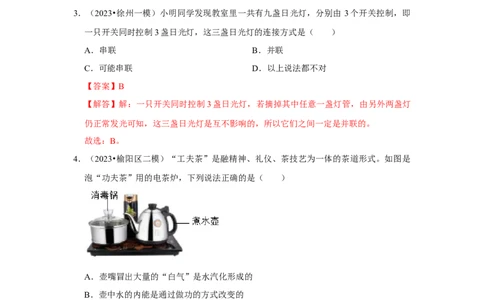

3．（2023•徐州一模）小明同学发现教室里一共有九盏日光灯，分别由 3个开关控制，即
一只开关同时控制3盏日光灯，这三盏日光灯的连接方式是（ ）
A．串联 B．并联
C．可能串联 D．以上说法都不对
【答案】B
【解答】解：一只开关同时控制3盏日光灯，若摘掉其中任意一盏灯管，由另外两盏灯
仍正常发光可知，这三盏日光灯是互不影响的，所以它们之间一定是并联的。
故选：B。
4．（2023•榆阳区二模）“工夫茶”是融精神、礼仪、茶技艺为一体的茶道形式。如图是
泡“功夫茶”用的电茶炉，下列说法正确的是（ ）
A．壶嘴冒出大量的“白气”是水汽化形成的
B．壶中水的内能是通过做功的方式改变的
C．消毒锅和煮水壶只能交替工作，说明两者是串联的
D．水沸腾时将壶盖顶起，其能量转化方式与汽油机的做功冲程相同
【答案】D
【解答】解：A、壶嘴冒出大量的“白气”是水蒸气遇冷液化形成的，故A错误；
B、壶中水的内能是通过热传递改变的，故B错误；
C、消毒锅和煮水壶是并联的，工作时互不影响，可以同时工作，故C错误；
D、水沸腾时将壶盖顶起，是水蒸气的内能转化为壶盖的机械能，与汽油机的做功冲程淘宝：学思创想
能量转化方式相同，故D正确。
故选：D。
5．（2024•子洲县校级二模）西安昆明池水域宽阔，有效调节了周围环境的温度，这是因
为水的 比热容 大；每当夜幕降临，池畔的路灯就会亮起（如图所示），这些路灯
是 并联 （选填“串联”或“并联”）的。
【答案】比热容；并联。
【解答】解：水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，
水的温度升高或降低的少，所以水能够有效调节了周围环境的温度；
路灯同时亮起，虽然同时亮，但其中一盏灯损坏，其它仍亮，因此路灯之间是并联的。
故答案为：比热容；并联。

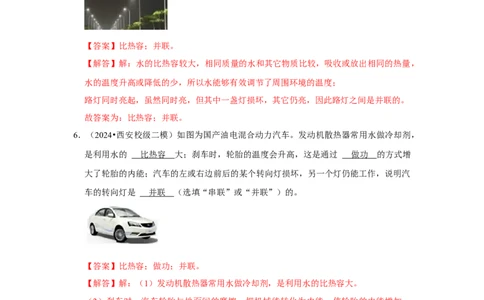

6．（2024•西安校级二模）如图为国产油电混合动力汽车。发动机散热器常用水做冷却剂，
是利用水的 比热容 大；刹车时，轮胎的温度会升高，这是通过 做功 的方式增
大了轮胎的内能；汽车的左或右边前后的某个转向灯损坏，另一个灯仍能工作，说明汽
车的转向灯是 并联 （选填“串联”或“并联”）的。
【答案】比热容；做功；并联。
【解答】解：（1）发动机散热器常用水做冷却剂，是利用水的比热容大。
（2）刹车时，汽车轮胎与地面间的摩擦，把机械能转化为内能，使轮胎的内能增加，
温度升高，这是通过做功的方式增大轮胎的内能。
（3）由生活经验知，汽车同侧的前后两个转向灯能同时工作，同时停止工作，且同侧
的转向灯一个损坏，另一个还能工作，说明同侧转向灯互不影响，所以它们是并联的。
故答案为：比热容；做功；并联。
7．（2024•赣州一模）如图所示是一个简化的玩具电动车的电路图。通过开关 S 、S 的控
1 2
制，电动机和灯泡 不能 （选填“能”或“不能”）组成串联电路。在给电动车的淘宝：学思创想
电池充电时，电动车的电池相当于电路中的 用电器 （选填“电源”或“用电
器”）。
【答案】不能；用电器。
【解答】解：电流从电源正极流出分两支，一支过S 、灯泡；另一支过电动机、S ，汇
2 1
合后回电源负极，因此小灯泡L和电动机M并联。
给电动车的电池充电时，电池将电能转化为化学能储存起来，它相当于电路中的用电器。
故答案为：不能；用电器。
8．（2024•济南模拟）如图甲所示的电学实验盒，当老师闭合开关时，两只小灯泡都亮了；
断开开关，两灯泡又同时熄灭。
（1）请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是 电源
；
（2）根据上述现象，你 不能 （选填“能”或“不能”）断定这两只小灯泡是串联
的，原因是 灯泡可能并联，此时开关接在干路上 ；
（3）物理实验时，同学们把两只小灯泡串联接在用干电池做电源的电路中。小明连接
好电路如图乙所示后闭合开关S，他发现L 、L 两只灯泡都不亮，他用手按一下灯泡
1 2
L ，L 、L 仍然都不亮，按一下灯泡L ，两灯都亮，松开手两灯又不亮，则故障可能是
1 1 2 2
⑤ 。
①L 灯丝断了
1
②L 灯丝断了
2
③L 短路
1
④L 短路
2
⑤L 与灯座接触不良
2
（4）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；小明将开关 S换接到
L 和L 之间，闭合开关后观察到的现象是 C 。
1 2淘宝：学思创想
A.L 先亮，L 后亮
1 2
B.L 先亮，L 后亮
2 1
C.两灯同时亮
小明发现灯泡L 比灯泡L 亮，则通过灯泡L 的电流 等于 （选填“大于”“等
1 2 1
于”或“小于”）灯泡L 的电流。
2
【答案】（1）电源；（2）不能；灯泡可能并联，此时开关接在干路上；（3）⑤；
（4）C；等于。
【解答】解：（1）在这个木盒内，除了导线，一定还有另外一个电路元件是电源，因
为没有电源来提供电能，小灯泡不会发光；
（2）根据上述现象，我们不能断定这两只小灯泡是串联的；因为如果开关在干路上，
同样可以看到闭合开关时，两只小灯泡都亮了，断开开关，两灯泡又熄灭的现象；
（3）闭合开关S，L 、L 两只灯泡都不亮，电路可能为断路或接触不良。当用手按一
1 2
下灯泡L ，L 、L 仍然都不亮，说明故障可能没有在L ；按一下灯泡L ，两灯都亮，
1 1 2 1 2
则故障在L ；松开手两灯又不亮，说明故障可能是L 与灯座接触不良，故选：⑤；
2 2
（4）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L 和
1
L 之间，观察到同样的现象——闭合开关两灯同时亮——即串联电路中，开关的作用与
2
其位置无关，这样操作的目的是探究串联电路中开关的作用，故选：C；
串联电路中电流处处相等。
故答案为：（1）电源；（2）不能；灯泡可能并联，此时开关接在干路上；（3）⑤；
（4）C；等于。
重难点2 电路的设计
【重难点分析】
1、电路设计的方法：根据题目要求电路设计电路时，根据题目要求结合串并联电路的特点
来设计。用电器互相影响的一般设计为串联电路，用电器互不影响的一般设计为并联电路
当有多个开关时，注意开关的控制作用。
2、设计题的一般步骤
（1）根据题意，弄清用哪些器材。淘宝：学思创想
（2）根据设计要求，画出初步草图。
（3）对照草图再根据要求验证。
（4）画出规范的电路图，完成设计。
3、电路设计注意事项
（1）用电器串并联：用电器互相影响的，一般设计为串联电路；用电器互不影响的，一般
设计为并联电路。
（2）开关的串并联：两个或两个以上的开关同时闭合，用电器才能工作的，开关一般设计
为串联；无论闭合哪一个开关，都能控制用电器，开关一般设计为并联。
（3）开关与用电器的关系：开关只能控制某个用电器，开关与用电器串联；开关能控制整
个电路，开关设计在干路上；开关与用电器并联，开关闭合后用电器不工作，开关断开后
用电器工作——局部短路。
【重难点训练】
9．（2024•石家庄模拟）如图所示是某型号手电筒风扇。只闭合照明开关时，照明灯亮起；
只闭合风扇开关时，风扇单独工作。若用S 表示照明开关，S 表示风扇开关，能实现上
1 2
述功能的电路图是（ ）
A． B．
C． D．
【答案】C
【解答】解：根据题意可知，只闭合照明开关时，照明灯亮起；只闭合风扇开关时，风淘宝：学思创想
扇单独工作，这说明电动机、照明灯工作时互不影响，是并联的；S 与照明灯在一条支
1
路中，S 与电动机在一条支路中，故C正确。
2
故选：C。
10．（2024•安徽模拟）为确保资金安全，银行有各种规定。装有现金的保险柜必须由银行
经理甲和职员乙、丙中的一人同时开锁，保险柜的门才能被打开，每把钥匙都相当于一
个开关，保险柜的锁相当于电动机，下列电路中符合要求的是（ ）
A． B．
C． D．
【答案】D
【解答】解：根据题意可知，装有现金的保险柜必须由银行经理甲和职员乙、丙中的一
人同时开锁，保险柜的门才能被打开，这说明乙、丙互不影响，是并联的，然后与甲、
电动机串联在电路中，故D正确。
故选：D。
11．（2024•渭滨区模拟）学习了有关电路组成知识后，同学们都热情高涨，争相设计简易
生活电路，如图是同学们设计出来的四个电路，你认为可以达到选项目的的电路是（
）
A．抢答器电路：选择哪一个答案就按哪一个按钮（相当于闭合开关），对应的灯就亮淘宝：学思创想
B．坐位体前屈电路：学生成绩越高（向右的F越大），电流表的示数越大
C．保密室电路：只有两道门都关上了（相当于开关闭合），值班室的灯才会亮
D．卫生间照明灯和换气扇电路：照明灯和换气扇的工作互相影响
【答案】C
【解答】解：A、电路图中，两只开关断开，灯泡都不发光，上面开关闭合，下面灯泡
发光，下面开关闭合，两只灯泡都发光，不能达到目的，故A错误；
B、根据电路图可知，两个电阻串联，电压表测量滑动变阻器滑片左侧部分两端的电压，
电流表测量电路中的电流；由于电压表所在电路相当于断路，移动滑片时，滑动变阻器
接入电路的电阻不变，总电阻不变，根据欧姆定律可知，电路中的电流不变，电流表示
数不变，故B错误；
C、由设计电路图可知，两道门都关上，即两个开关都闭合时，灯才会亮，说明两个开
关相互影响，不能独立控制灯的亮与灭，因此两开关应串联，能达到目的，故C正确；
D、由电路图可知，照明灯和换气扇并联，灯可以独立工作，但是换气扇不能单独工作，
互相影响，不能达到目的，故D错误。
故选：C。
12．（2024•南阳模拟）亚运会开幕式“白鹭精灵”滑着平衡车过场，这款平衡车依靠电力
驱动及人体平衡能力控制。当电源开关S 闭合时指示灯亮起；人站在平衡车踏板上时开
1
关S 目动闭合，电动机才能启动开始运动；紧急情况时 S 自动断开，电动机停止工作。
2 1
如选项图所示的电路中，符合要求的是（ ）
A． B．
C． D．
【答案】C
【解答】解：由题意可知，指示灯和电动机工作是互不影响，所以指示灯和电动机并联；
人站在平衡车踏板上时开关S 自动闭合，电动机才能启动，这说明开关 S 控制电动机；
2 2淘宝：学思创想
紧急情况时，S 自动断开，电动机停止工作，这说明S 在干路中，故C正确。
1 1
故选：C。
13．（2024•桥西区模拟）某物理兴趣小组设计了一种输液提示器，让护士能在护士站观察
到药液量的变化。当袋中药液量减少时，电表示数随之减小。如图中的电路图符合要求
的是（ ）
A．
B．
C．
D．
【答案】C
【解答】解：当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧
的伸长量减小，所以滑片会向上移动；
A、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；
当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，则电路中的电流不淘宝：学思创想
变，变阻器两端的电压不变，即电压表的示数也不变，故A不符合要求；
B、由图可知，变阻器与灯泡串联，电流表测电路中电流，所以，当袋中药液量减少时，
滑片向上移动，变阻器连入电路的电阻变小，电路的总电阻变小，电路中电流变大，即
电流表示数变大，故B不符合要求；
C、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；
当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分
压特点可知，变阻器两端的电压变小，即电压表的示数变小，故C符合要求；
D、由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，
当袋中药液量减少时，电压表的示数不变，故D不符合要求。
故选：C。
14．（2024•南昌一模）如图所示是一种车位占用提醒电路，虚线框内的元件一个是灯泡，
一个是定值电阻。设计要求：有车时灯泡亮，无车时灯泡灭，则 a （选填“a”或
“b”）是灯泡，当车位未占用时，开关S是 闭合 的。
【答案】a；闭合
【解答】解：根据题意可知，S断开时，a、b处的元件串联在电路中，S闭合时，a处
的元件短路，电路为b元件的简单电路。根据无车时灯泡灭，可知a处是灯泡，b处为
定值电阻；当车位未占用时，灯泡灭，所以开关S是闭合的。
故答案为：a；闭合。
15．（2023•兖州区二模）童童同学在做电学实验时，用电源、电压表、电流表、开关各一
只，两个阻值相等的电阻和导线若干，设计了一个电路。如图所示，当虚线框内开关由
闭合到断开时，电压表示数不变，电流表示数由大变小，请在虚线框中画出电阻和开关
的连接图。淘宝：学思创想
【答案】见试题解答内容
【解答】解：因为开关由闭合到断开时，电压表示数不变，电流表示数由大变小，所以
开关控制一个电阻。
故答案为：
16．（2022•桂平市三模）如图所示为一黑盒子，盒内有一节电池、一盏灯和一个电铃。当
用导线连接A、C接线柱时，灯亮；连接A、B接线柱时，电铃响；连接B、C接线柱
时无动静。请在方框内设计盒内的电路图。
【答案】见试题解答内容
【解答】解：由分析知：电灯和电铃并联，电灯和接线柱C在同一支路，电铃和接线柱
B在同一支路，接线柱A直接与电源相连；故答案如图：
重难点3 串、并联电路的电流规律
【重难点分析】
1、串联电路的电流规律：串联电路中各处电流都相等；公式：I=I=I(用电器越多，亮度
1 2
越低)。淘宝：学思创想
2、并联电路的电流规律：并联电路中总电流等于各支路中电流之和；公式： I=I+I(用
1 2
电器越多，干路电流越大)。
【重难点训练】
17．（2024•阿克苏地区模拟）A、B是同种材料制成的电阻，它们的长度相等，A的横截
面积是B的两倍，将它们串联在电路中，则通过A、B的电流I 、I 间的关系正确的是
A B
（ ）
A．I ＝I B．I ＞I C．I ＜I D．无法判断
A B A B A B
【答案】A
【解答】解：根据串联电路特点，串联电路中各部分导体的电流相等，即I ＝I 。
A B
故选：A。
18．（2023•东营区校级模拟）小华在探究串联电路电流规律时，按图乙连接好电路，闭合
开关 S 后观察到 A 、A 两个电流表的指针偏转情况如图乙，下列说法正确的是
1 1 2
（ ）
A．电流表A 的示数为0.15A
2
B．电流每流过一个灯泡，都会减弱一些
C．两个灯泡的亮度一定相同
D．电流表A 的示数为0.3A
3
【答案】D
【解答】解：A、由图可知，电流表A 所选量程为0～3A，由指针位置可知，电流表
2
A 的示数为0.3A，故A错误；
2
B、串联电路中，电流处处相等。因此电流每流过一个灯泡，不会减弱，故B错误；
C、灯泡的亮度取决于其实际功率的大小。因不知两个灯泡的电阻关系，因此不能确定
两个灯泡的亮度一定相同，故C错误；淘宝：学思创想
D、由图可知，电流表A 所选量程为0～0.6A，由指针位置可知，电流表A 的示数为
1 1
0.3A，串联电路中，电流处处相等。因此电流表A 的示数也为0.3A，故D正确。
3
故选：D。
19．（2024•雁塔区校级四模）如图是某次实验电路图。下列说法中正确的是（ ）
A．只闭合S 时，只有灯L 发光，流过电流表A 、A 的电流大小相等
1 1 1 2
B．闭合S 、S 时，A 测流过L 的电流
1 2 2 2
C．闭合S 、S 时，若L 断路，则电流表A 有示数A 无示数
1 2 2 1 2
D．利用该实验探究电路中电流的关系时，应选用相同规格的两灯进行实验
【答案】A
【解答】解：A、只闭合S 时，电路中只有灯L ，电流表A 、A 的都测量灯泡L 的电
1 1 1 2 1
流，则流过电流表A 、A 的电流大小相等，故A正确；
1 2
B、闭合S 、S 时，A 测流过L 的电流，故B错误；
1 2 2 1
C、闭合S 、S 时，若L 断路，电流表A 、A 的都测量灯泡L 的电流，则电流表A 、
1 2 2 1 2 1 1
A 都有示数，故C错误；
2
D、利用该实验探究电路中电流的关系时，为了避免偶然性，应选用不同规格的两灯进
行实验，故D错误。
故选：A。
20．（2024•阿克苏地区模拟）在图甲所示的电路中，闭合开关S后，两个灯泡都发光，电
流表A 指针的位置如图乙所示，电流表A 读数是0.6A，下列说法正确的是（ ）
1 2淘宝：学思创想
A．灯泡L 和L 串联
1 2
B．电流表A 的读数是0.3A
1
C．通过灯L 的电流为0.9A
1
D．若L 的灯丝烧断，电流表A 的示数不变
1 1
【答案】C
【解答】解：ABC、根据电路图可知，两灯泡并联，电流表 A 测量干路电流，电流表
1
A 测量L 中的电流，
2 2
如果电流表A 读数是0.6A，因为并联电路中干路电流等于各支路电流之和，所以电流
2
表A 的示数应大于0.6A，因此电流表A 一定选用“0～3A”接线柱，电流表A 的读数
1 1 1
是1.5A；故AB错误；
根据并联电路的电流特点，通过L 的电流为I ＝I﹣I ＝1.5A﹣0.6A＝0.9A，故C正确；
1 1 2
D、工作过程中L 灯丝突然烧断，此时电路为L 的基本电路，电流表A 和A 都测量电
1 2 1 2
路电流，因此两表示数相等，因此电流表A 的示数变小，故D错误。
1
故选：C。
21．（2023•淮阴区一模）如图所示，闭合开关S，电流表的示数为0.6A，灯L 比灯L 亮，
1 2
则灯L 中通过的电流为 0.6 A，灯L 中通过的电流 等于 （选填“大于”、
1 2
“小于”或“等于”）0.6A。
【答案】0.6；等于
【解答】解：由图知，L 、L 串联，电流表的示数为0.6A，在串联电路中，电流处处相
1 2
同，所以则灯L 中通过的电流为0.6A，灯L 中通过的电流等于0.6A。
1 2
故答案为：0.6；等于。淘宝：学思创想
22．（2024•深圳模拟）如图所示，标有“2.5V 0.3A”的灯泡L 和标有“6V 0.15A”的灯
1
泡L 连接成串联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先
2
正常发光的灯泡是 L ，此时通过另一灯泡的电流是 0.1 5 A。
2
【答案】L 、0.15。
2
【解答】解：闭合开关S，两个灯串联在电路中，使电源电压从0V逐渐增加，电路中
电阻一定，由I＝ 可知电路中的电流变大，由于灯L 的额定电流0.15A小于L 的额定
2 1
电流0.3A，电路中的电流先达到L 的额定电流，灯泡L 先正常发光，此时另一灯泡的
2 2
电流也是0.15A。
故答案为：L ；0.15。
2
23．（2024•砀山县校级模拟）如图所示的电路中，闭合开关后，电流表 A 的示数为
1
0.2A，电流表A 的示数为0.5A，则通过灯泡L 的电流为 0. 2 A。
2 1
【答案】0.2。
【解答】解：由图可知，闭合开关后，灯L 和L 组成并联电路，电流表A 测通过灯泡
1 2 1
L 的电流，电流表A 测干路中的电流，电流表A 的示数为0.2A，则通过灯泡L 的电
1 2 1 1
流为0.2A。
故答案为：0.2。
24．（2024•鞍山模拟）如图所示，闭合S 、S ，电流表A 、A 的指针都在满刻度的三分
1 2 1 2
之一处，则通过灯L 的电流是 0.2 A，通过灯L 的电流是 0.8 A，断开S ，则电
1 2 2
流表A 的示数将 不变 （选填“变大”“变小”“不变”）。
1淘宝：学思创想
【答案】见试题解答内容
【解答】解：由电路图可知，闭合S 、S 时，灯泡L 、L 并联，电流表A 测L 支路的
1 2 1 2 1 1
电流，电流表A 测干路电流。
2
（1）因并联电路中干路电流等于各支路电流之和，且电流表 A 、A 的指针都在满刻度
1 2
的三分之一处，
所以，电流表A 的量程为0～0.6A，则通过L 的电流：I ＝ ×0.6A＝0.2A，
1 1 1
电流表A 的量程为0～3A，则干路电流：I＝ ×3A＝1A，
2
通过灯L 的电流：I ＝I﹣I ＝1A﹣0.2A＝0.8A；
2 2 1
（2）因并联电路中各支路独立工作、互不影响，
所以，断开S 时，通过L 的电流不变，即电流表A 的示数不变。
2 1 1
故答案为：0.2；0.8；不变。
重难点4 串、并联电路的电压规律
【重难点分析】
1、串联电路两端的总电压等于各部分电路两端的电压之和（即U =U +U ）。
串 1 2
2、并联电路各支路两端的电压相等，都等于电源电压。（即U = U =U ）。
并 1 2
【重难点训练】
25．（2024•宝鸡一模）如图所示，电源电压是3V，闭合开关，电压表的示数是1V，则L
2
两端的电压是（ ）
A．1V B．3V C．2V D．4V
【答案】C
【解答】解：根据电路图可知：电路为串联电路，电压表V测灯泡L 两端的电压，即
1淘宝：学思创想
U ＝1V；电源电压U＝3V；
1
则灯泡L 两端电压为U ＝U﹣U ＝3V﹣1V＝2V；故ABD错误，C正确。
2 2 1
故选：C。
26．（2024•凉山州模拟）如图所示的电路中，闭合开关，电压表V 的示数是6V，电压表
1
V 的示数为8V，若L 两端的电压是L 两端电压的两倍，则电源的电压是（ ）
2 3 1
A．8V B．9V C．10V D．11V
【答案】C
【解答】解：由电路图可知，三灯泡串联，V 测L 、L 两端的电压，V 测L 、L 两端
1 1 2 2 2 3
的电压，L 两端的电压是L 两端电压的两倍，假设L 、L 、L 两端的电压分别是U 、
3 1 1 2 3 1
U 、U ，则由于串联电路中总电压等于各分电阻电压之和，
2 3
则U +U ＝6V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
1 2
U +U ＝8V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
2 3
U ＝2U ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③
3 1
由②﹣①得：U ﹣U ＝2V﹣﹣﹣﹣﹣④，
3 1
将③代入④得：
U ＝2V。
1
将U ＝2V代入①得，U ＝4V；
1 2
将U ＝2V代入③得，U ＝4V；
1 3
故总电压是：2V+4V+4V＝10V；
故选：C。
27．（2024•阜阳模拟）如图所示是小宁连接的电路，电源电压保持不变。闭合开关后，发
现两灯都发光，电流表 A 的示数为0.28A，电流表A 的示数为0.6A，电压表示数为
1 2
3V。关于该电路的下列说法正确的是（ ）淘宝：学思创想
A．电源电压为6V
B．通过灯L 的电流为0.32A
2
C．若拧下灯L ，灯L 仍可以发光，电流表A 的示数变大
2 1 2
D．若用导线连接L 两端，两灯均不亮，所有电表的示数均为零
2
【答案】B
【解答】解：A、由图可知，电压表测量灯泡L 两端电压，则灯L 两端电压U ＝3V，
2 2 2
因为并联电路中电源两端电压与各支路用电器两端电压相等，所以U＝U ＝U ＝3V，故
1 2
A错误；
B、由图可知，灯L 、L 并联，电流表A 测的是干路上电流，电流表A 测的是L 所在
1 2 2 1 1
支路的电流；所以通过灯L 的电流I ＝0.28A，干路上电流I＝0.6A，通过灯L 的电流I
1 1 2 2
＝I﹣I ＝0.6A﹣0.28A＝0.32A，故B正确；
1
C、若拧下灯L ，并联电路各支路互不影响，通过灯泡L 的电流不变，电流表A 示数
2 1 1
不变，灯L 的亮度不变；根据并联电路的电流规律可知，干路中的电流变小，所以电
1
流表A 示数变小；由于电源电压不变，所以电压表示数不变，故C错误；
2
D、用导线连接L 两端，电源被短路，则两灯均不亮，电流表A 的示数特别大，电流
2 2
表A 和电压表被短路，无示数，故D错误。
1
故选：B。
28．（2023•镜湖区校级一模）把铜片、锌片插入柠檬中，就制成了一个水果电池。如图所
示，其中铜片为正极，闭合开关后小灯泡发光。下列说法正确的是（ ）
A．水果电池将内能转化为电能淘宝：学思创想
B．水果电池两端有电压一定能产生电流
C．两个水果电池并联后能提供更高电压
D．电流方向从铜片流出，经过灯泡流向锌片
【答案】D
【解答】解：A、水果电池工作时，消耗化学能，得到了电能，所以是将化学能转化为
电能，故A错误；
B、水果电池两端有电压，但电路只能在闭合时才能产生电流，故B错误；
C、由并联电路电压规律知，两个水果电池并联后不能提供更高电压，故C错误；
D、水果电池外部电流方向从铜片（正极）流出，经过灯泡流向锌片（负极），故D正
确。
故选：D。

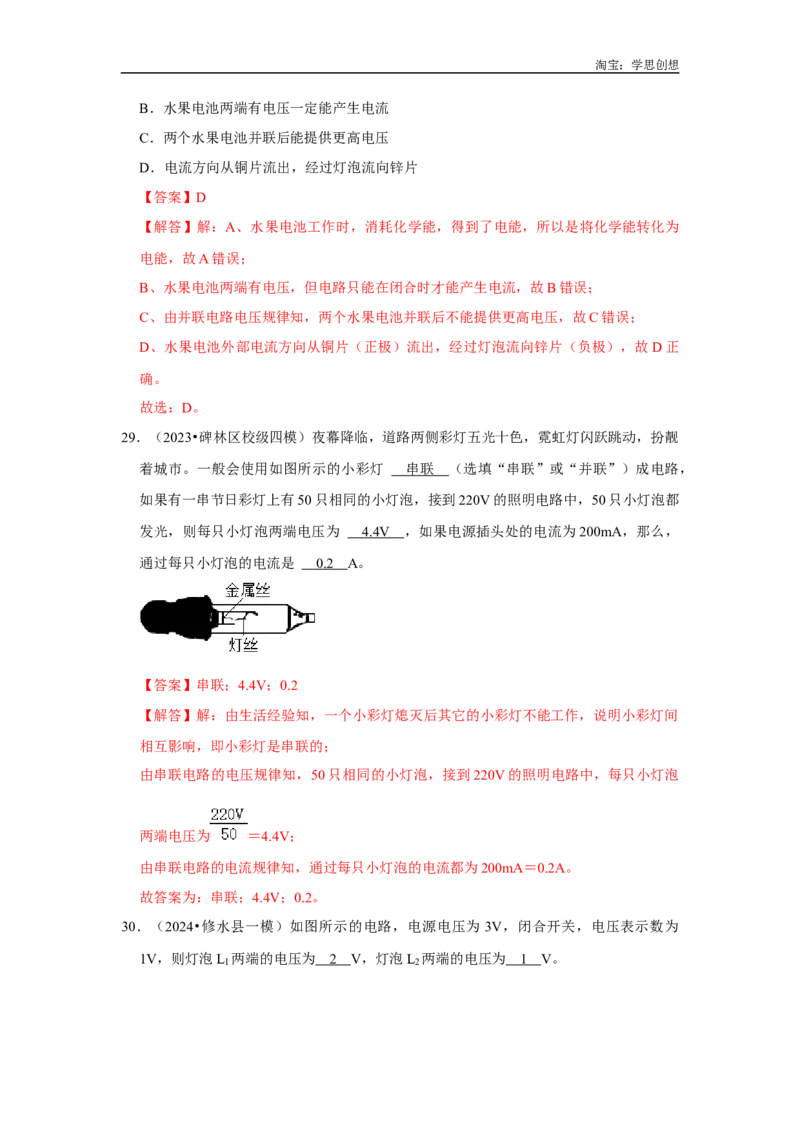

29．（2023•碑林区校级四模）夜幕降临，道路两侧彩灯五光十色，霓虹灯闪跃跳动，扮靓
着城市。一般会使用如图所示的小彩灯 串联 （选填“串联”或“并联”）成电路，
如果有一串节日彩灯上有50只相同的小灯泡，接到220V的照明电路中，50只小灯泡都
发光，则每只小灯泡两端电压为 4.4V ，如果电源插头处的电流为200mA，那么，
通过每只小灯泡的电流是 0. 2 A。
【答案】串联；4.4V；0.2
【解答】解：由生活经验知，一个小彩灯熄灭后其它的小彩灯不能工作，说明小彩灯间
相互影响，即小彩灯是串联的；
由串联电路的电压规律知，50只相同的小灯泡，接到220V的照明电路中，每只小灯泡
两端电压为 ＝4.4V；
由串联电路的电流规律知，通过每只小灯泡的电流都为200mA＝0.2A。
故答案为：串联；4.4V；0.2。

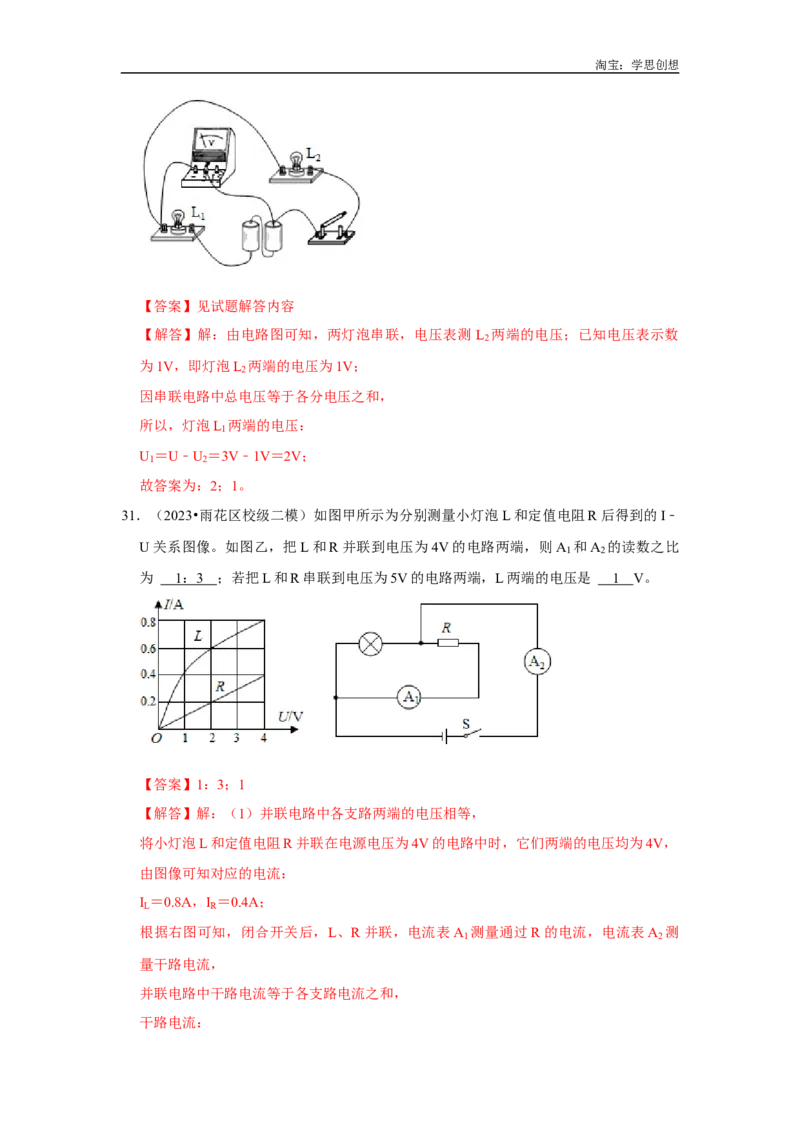

30．（2024•修水县一模）如图所示的电路，电源电压为 3V，闭合开关，电压表示数为
1V，则灯泡L 两端的电压为 2 V，灯泡L 两端的电压为 1 V。
1 2淘宝：学思创想
【答案】见试题解答内容
【解答】解：由电路图可知，两灯泡串联，电压表测 L 两端的电压；已知电压表示数
2
为1V，即灯泡L 两端的电压为1V；
2
因串联电路中总电压等于各分电压之和，
所以，灯泡L 两端的电压：
1
U ＝U﹣U ＝3V﹣1V＝2V；
1 2
故答案为：2；1。
31．（2023•雨花区校级二模）如图甲所示为分别测量小灯泡L和定值电阻R后得到的I﹣
U关系图像。如图乙，把L和R并联到电压为4V的电路两端，则A 和A 的读数之比
1 2
为 1 ： 3 ；若把L和R串联到电压为5V的电路两端，L两端的电压是 1 V。
【答案】1：3；1
【解答】解：（1）并联电路中各支路两端的电压相等，
将小灯泡L和定值电阻R并联在电源电压为4V的电路中时，它们两端的电压均为4V，
由图像可知对应的电流：
I ＝0.8A，I ＝0.4A；
L R
根据右图可知，闭合开关后，L、R并联，电流表A 测量通过R的电流，电流表A 测
1 2
量干路电流，
并联电路中干路电流等于各支路电流之和，
干路电流：淘宝：学思创想
I＝I +I ＝0.8A+0.4A＝1.2A；
L R

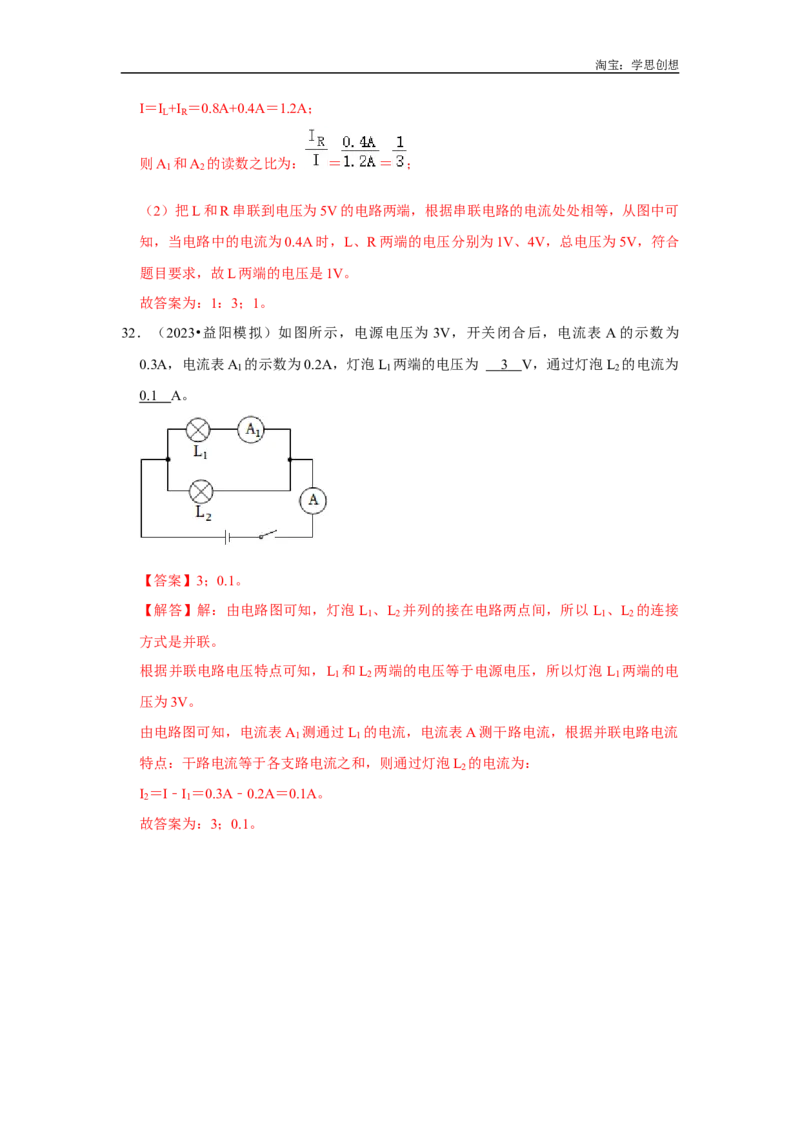

则A 和A 的读数之比为： ＝ ＝ ；
1 2
（2）把L和R串联到电压为5V的电路两端，根据串联电路的电流处处相等，从图中可
知，当电路中的电流为0.4A时，L、R两端的电压分别为1V、4V，总电压为5V，符合
题目要求，故L两端的电压是1V。
故答案为：1：3；1。
32．（2023•益阳模拟）如图所示，电源电压为 3V，开关闭合后，电流表 A的示数为
0.3A，电流表A 的示数为0.2A，灯泡L 两端的电压为 3 V，通过灯泡L 的电流为
1 1 2
0.1 A。
【答案】3；0.1。
【解答】解：由电路图可知，灯泡 L 、L 并列的接在电路两点间，所以 L 、L 的连接
1 2 1 2
方式是并联。
根据并联电路电压特点可知，L 和L 两端的电压等于电源电压，所以灯泡L 两端的电
1 2 1
压为3V。
由电路图可知，电流表A 测通过L 的电流，电流表A测干路电流，根据并联电路电流
1 1
特点：干路电流等于各支路电流之和，则通过灯泡L 的电流为：
2
I ＝I﹣I ＝0.3A﹣0.2A＝0.1A。
2 1
故答案为：3；0.1。
