备战 2016 年中考物理二轮讲练测
第一讲 考点梳理
正确认识电路图，是初中学习电学的基础，中考中电学部分所占比重较大，解决电学问题要事先进行电路
情况分析，电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，所以掌握识别电路
图和连接电路图的方法是学生必须掌握的内容。

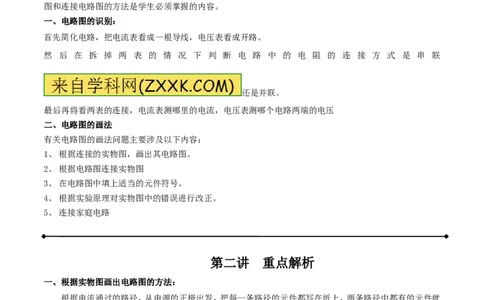

一、电路图的识别：
首先简化电路，把电流表看成一根导线，电压表看成开路。
然 后 在 拆 掉 两 表 的 情 况 下 判 断 电 路 中 的 电 阻 的 连 接 方 式 是 串 联
还是并联。
最后再将看两表的连接，电流表测哪里的电流，电压表测哪个电路两端的电压
二、电路图的画法
有关电路图的画法问题主要涉及以下内容：
1、根据连接的实物图，画出其电路图。
2、根据电路图连接实物图
3、在电路图中填上适当的元件符号。
4、根据实验原理对实物图中的错误进行改正。
5、连接家庭电路
第二讲 重点解析
一、根据实物图画出电路图的方法：
根据电流通过的路径，从电源的正极出发，把每一条路径的元件都写在纸上，两条路径中都有的元件就
在干路上，然后分别将其他元件按电流路径分布在电路图即可。
典例1.在方框内画出与图连接情况对应的电路图.
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
答案：
二、根据电路图连接实物图的方法：
从先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
图。直到合点，然后再画另一条支路
典例2.根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。（导线不能有交叉）

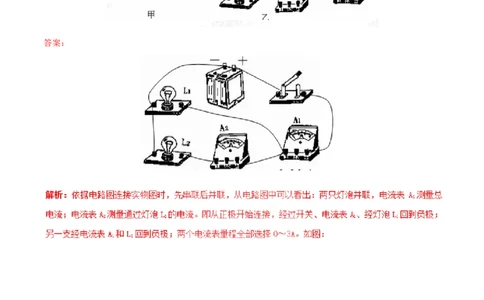

答案：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
典例3根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）。
答案：
解析：由实物连线图可知，两个灯泡并联，开关S 在干路上，开关S 控制L。
1 2 2
典例3在下列圆圈内填入适当的电表，使灯L 和L 都能正常发光.
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
答案：A V
解析：因为两盏灯都能正常发光，所以，上面的○中是电流表，零两盏灯形成并联电路，下面的○中是电压表，
测量并联电路的电压。反之，若上面○是电压表，则L 会短路，不能正常工作。
2
典 例 4 将 图 中 各 元 件 正 确 接 入 电 路 ， 其 中 开 关 只 控 制 电 灯 ， 三 孔 插 座 带
保 险 盒 。 （ 2
分）
答案：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
第三讲 方法点睛
读电路的一般步骤：
1．首先要画出去除电表后的简化 电路图。
2．说明简化图中电阻或小灯泡的连接方式。
3．说明电流表 电压表测哪里的电流电压。
4．有变阻器的弄清滑片的移动与电阻变化的关系。
5．有多个开关的弄清开关的闭合和断开对电路的
影响。
检查电路错误发生有下列几种情况：
1、是否产生电源短路，也就是电流不经过用电器直接
回到电源负极；
2、是否产生局部短接，被局 部短路的用电器不能工作；
3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适（过大或过小了 ）；
4、滑动变阻器错接了（全上或全下了）。
第一练 练实题——随堂小练
1. 【山东省聊城市2015年中考物理试题】如图所示，电源电压为3V保持不变，两灯泡都标有“3V 0.9W”
字样，要使两灯泡都能正常发光，以下说法正确的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．只闭合S
1
B．同时闭合S 和S，断开S
1 3 2
C．同时闭合S 和S，断开S
1 2 3
D．只闭合S
2 [来源:.Com]
【答案】B
【解析】
【考点定位】电路
2. 如图甲所示，在虚线方框内，画出对应的电路图．
2．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3. 请在图乙中用笔画线代替导线将电灯、插座正确接入电路．
3.
解析：根据用电常识知道三孔插座接法是：左孔接零线，右孔接火线，中间上端的孔接地线。
4. 小刚同学所连的电路如图所示，请在虚线框内画出对应的电路图。
[来源:]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
4
[来源:]
第二练 练原创 ——预测提升
1. 在 “ 探 究 串 联 电 路 中 用 电 器 两 端 的 电 压 与 电 源 两 端 电 压 的 关 系 ” 时 ， 小 明
同 学 想 用 图 中 器 材 组 成 电 路 ， 其
中一个电压表测量电源两端的电压，另一个电压表测
量某一个灯泡两端的电压。请你用笔帮他画出连接的电路。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
1.
2. 【山东省济南市2015年中考物理试题】电冰箱是现代家庭中最常用的家用电器.它内部的电路中主要包括
压缩机（其主要部件是电动机）和冷藏室内的照明灯。压缩机和照明灯能各自独立工作、互不影响;温控开关
S 控制压缩机.与冰箱门联动的开关S 控制照明灯。答题纸上已画出电源部分.请在答题纸上指定位置完成电
1 2
冰箱内部的电路图。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】见下图：
【解析】
[来源:Z_xx_k.Com]
【考点定位】电路设计
3. 在图中，有一根导线没有接上，请用笔线代替导线补上。补上后的要求：闭合电键S，滑动变阻器滑片向右
移动时，电压表示数变大。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3.
[来源:.Com]
4、请将下图中的灯泡和开关用笔画线代替导线接入电
路中
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
4
解析：开关与灯泡串联，开关接在 火线和灯泡之间，灯
泡的螺旋外壳接在零线上。如上图
5【. 2015年广东省初中毕业生学业考试物理试题】下图中甲是插线板，请将乙图的内部电路连接完整。要求：
在开关断开时插线板上的指示灯不发光，插孔不能提供工作电压
；在开关闭合时指示灯发光，插孔可提供工作电压，若
指示灯损坏，开关闭合时插孔也能提供工作电压。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
甲
乙
【答案】见下图：
【解析】
【考点定位】家庭电路
