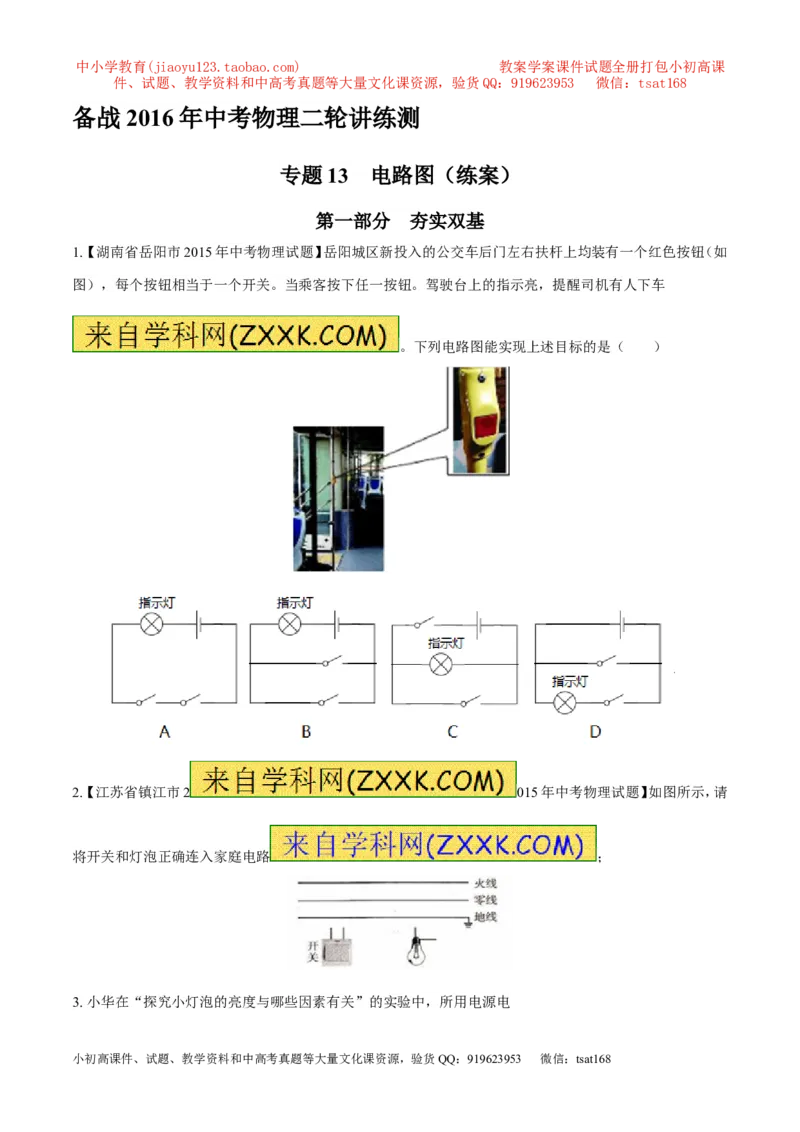

备战 2016 年中考物理二轮讲练测
专题 13 电路图（练案）
第一部分 夯实双基

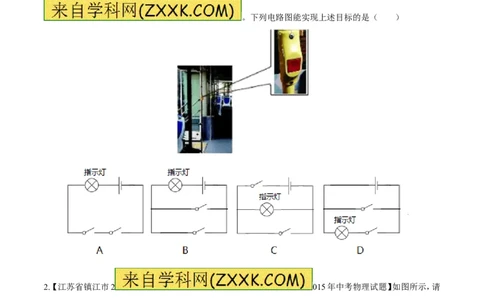

1.【 湖南省岳阳市2015年中考物理试题】岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮（如
图），每个按钮相当于一个开关。当乘客按下任一按钮。驾驶台上的指示亮，提醒司机有人下车
。下列电路图能实现上述目标的是（ ）
[来源:][来源:学#科#网]
[来源:Z+xx+k.Com]
2.【 江苏省镇江市2 015年中考物理试题】如图所示，请
将开关和灯泡正确连入家庭电路 ；
3. 小华在“探究小灯泡的亮度与哪些因素有关”的实验中，所用电源电
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
压恒为3V，小灯泡上标有“2.5V”字样。
请用笔画线代替导线，将上图中的实物电路连接完整。

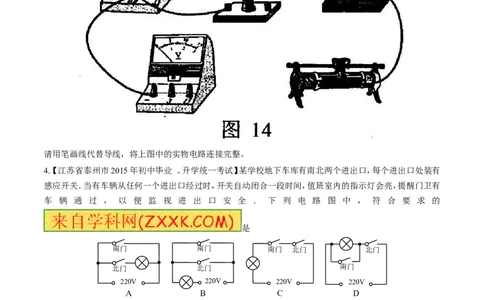

4.【 江苏省泰州市2015年初中毕业 、升学统一考试】某学校地下车库有南北两个进出口，每个进出口处装有
感应开关．当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有
车 辆 通 过 ， 以 便 监 视 进 出 口 安 全 ． 下 列 电 路 图 中 ， 符 合 要 求 的
是
南门 南门 南门 北门 北门
北门 北门 南门
220V 220V 220V 220V
A B C D
[来源:.Com]
5. 【福建省漳州市2015年中考物理试 卷】微波
炉的炉门开关S 断开，控制开关S 闭合时，微波炉不工
1 2
作，S 与S 都闭合时，微波炉正常工作，图中符合要求的电路是（ ）
1 1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

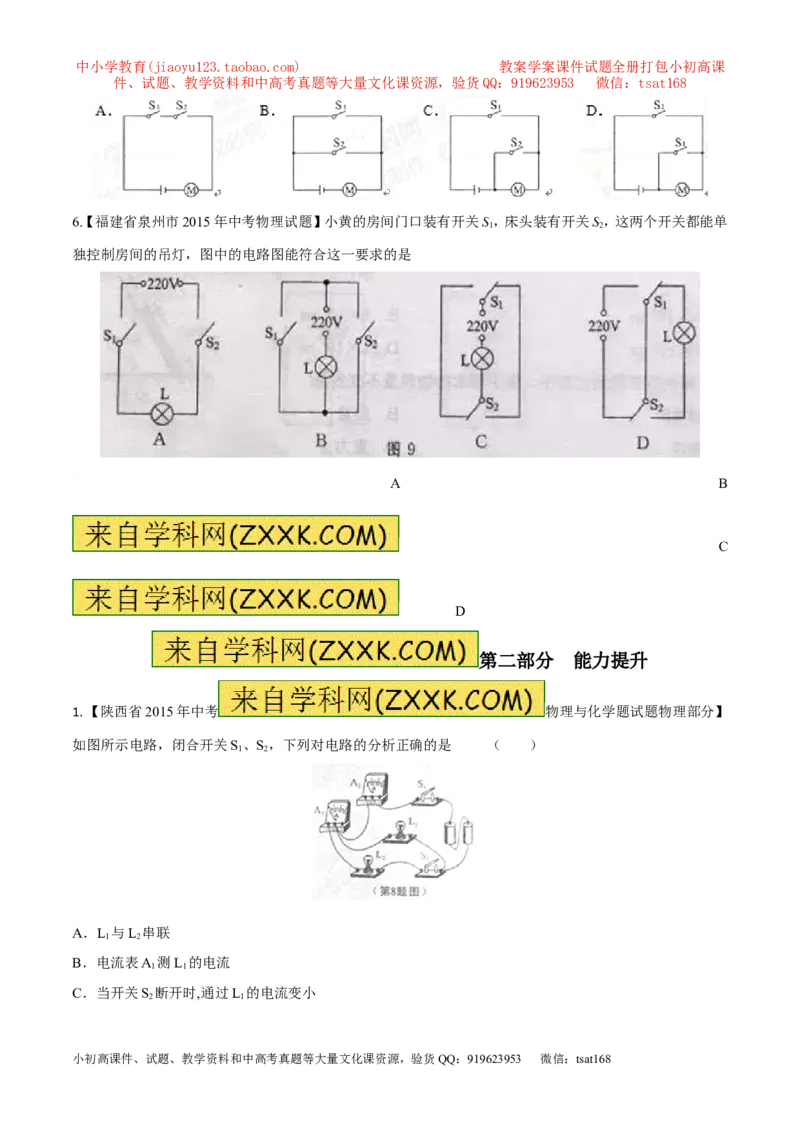

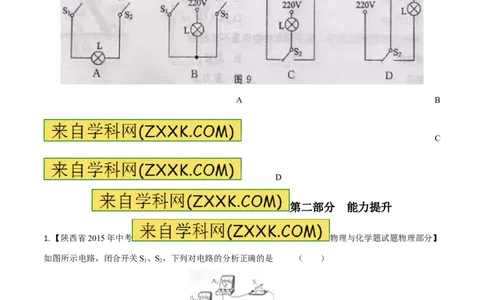

6.【福建省泉州市2015年中考物理试题】小黄的房间门口装有开关S，床头装有开关S，这两个开关都能单
1 2
独控制房间的吊灯，图中的电路图能符合这一要求的是
[来源:学*科*网Z*X*X*K]
A B
C
D
第二部分 能力提升
1. 【陕西省2015年中考 物理与化学题试题物理部分】
如图所示电路，闭合开关S、S，下列对电路的分析正确的是 （ ）
1 2
A．L 与L 串联
1 2
B．电流表A 测L 的电流
1 1
C．当开关S 断开时,通过L 的电流变小
2 1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
D．当开关S 断开时 ，电流表A 的示数变小
2 2
2. 【黑龙江省哈尔滨市2015年初中升学考试综合试卷】下列各电路中，闭
合开关，两个灯泡不能都发光的电路是（ ）

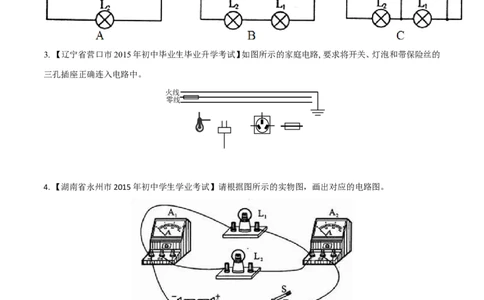

3. 【辽宁省营口市2015年初中毕业生毕业升学考试】如图所示的家庭电路, 要求将开关、灯泡和带保险丝的
三孔插座正确连入电路中。
火线
零线
4. 【湖南省永州市2015年初中学生学业考试】请根据图所示的实物图，画出对应的电路图。
5.【 甘肃省武威、 平凉、张掖、定西市2015年初中毕业和高中阶段招生考试】如图所示的电路中，有几根导线
尚未连接，请用笔画线代替导线补上。补上后要求：⑴两灯泡并联；⑵电流表测灯L 的电流；⑶闭合开关后，
1
向A端移动滑动变阻器的滑片P，两灯均变暗。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
6.【山东省东营市2014年初中学 生学业考试物理试题】在探究“串联电路中用电器两端的电压与电源两端
电压的关系”时，小明同学想用图甲中的器材组成电路，其中一个电压表测量电源两端的电压、一个电压表
测量某一个灯泡两端的电压，请你帮助他完成下述工作（电源电压不超过3V）．
（1）在方框内画出电路图；
（2）用笔画线表示导线，将实物图连 成实验电路；
（3）正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图乙a、b所示，则电源两端的电
压为 V，被直接测量的灯泡两端的电压为
V．
（4）根据串联电路中用电器两端的电压与电源两端电压的关系得：另一个灯泡两端的电压为
V．
