备战 2016 年中考物理二轮讲练测
专题 12 光路图（练案）
第一部分 夯实双基
1 . 【湖北省黄石市2015年中考物理试题】如
图，一束光线从三棱镜的AB边射入，从BC边射出，请画出完整的光路图。
2. 【湖南省岳阳市2015年中考物理试题】根据已给出的入射光和出射光，在方框内画出合适的透镜。

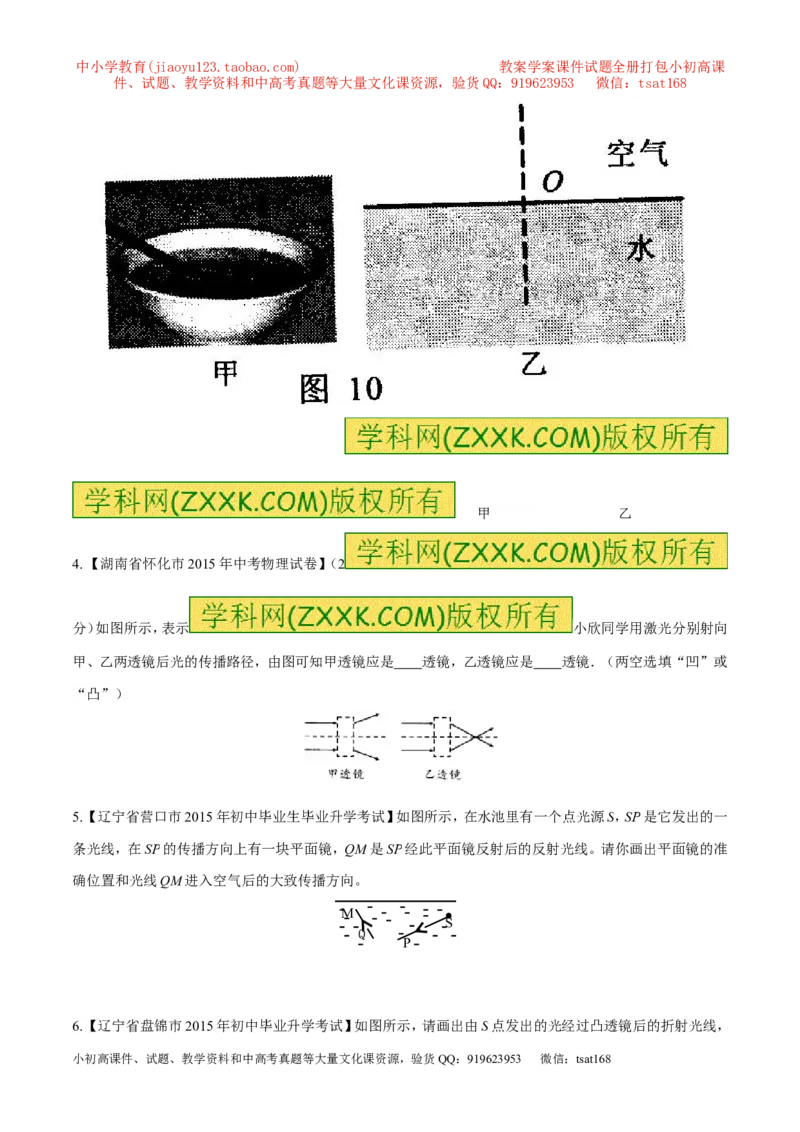

3 【河南省2015年中考物理试题】如图甲所示，人眼看到斜插入水中
的筷子发生了弯折，请在图乙中画出能说明
这一现象原理的一条入射光线及对应的折射光线，要求以O为入射点。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:Z*xx*k.Com]
甲 乙

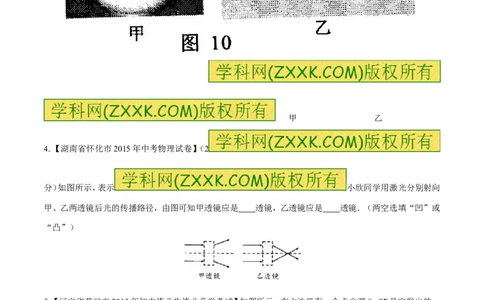

4. 【湖南省怀化市2015年中考物理试卷】（2
分）如图所示，表示 小欣同学用激光分别射向
甲、乙两透镜后光的传播路径，由图可知甲透镜应是 透镜，乙透镜应是 透镜．（两空选填“凹”或
“凸”）
5. 【辽宁省营口市2015年初中毕业生毕业升学考试】如图所示，在水池里有一个点光源S，SP是它发出的一
条光线，在SP的传播方向上有一块平面镜，QM是SP经此平面镜反射后的反射光线。请你画出平面镜的准
确位置和光线QM进入空气后的大致传播方向。
M
S
Q
P

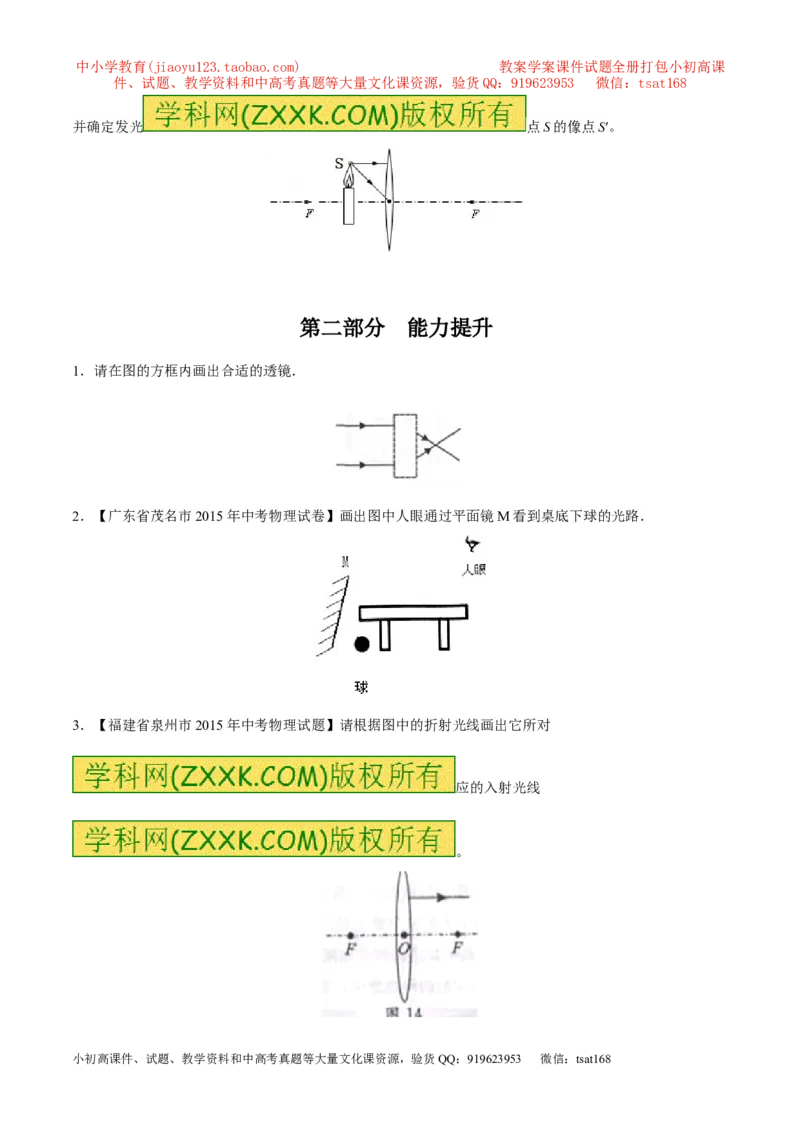

6. 【辽宁省盘锦市2015年初中毕业升学考试】如图所示，请画出由S点发出的光经过凸透镜后的折射光线，
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
并确定发光 点S的像点S′。
第二部分 能力提升
[来源:]
1．请在图的方框内画出合适的透镜．
2．【广东省茂名市2015年中考物理试卷】画出图中人眼通过平面镜M看到桌底下球的光路．
3．【福建省泉州市2015年中考物理试题】请根据图中的折射光线画出它所对
应的入射光线
。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

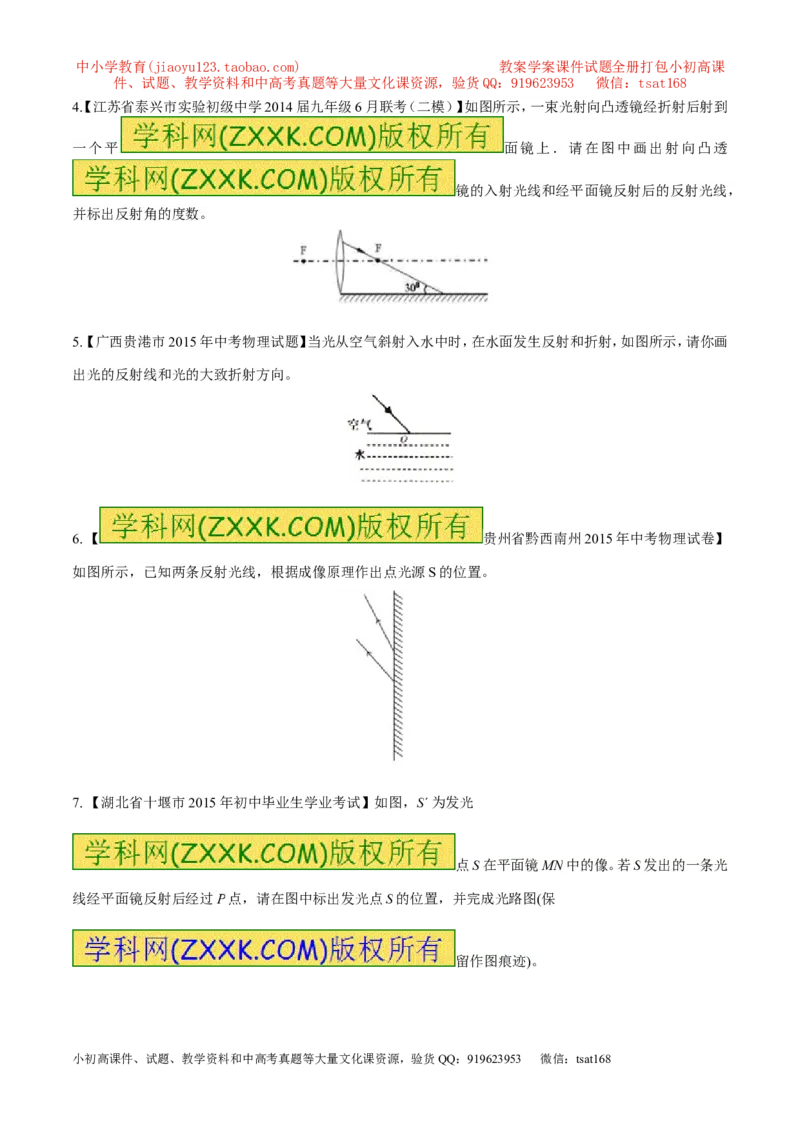

4【. 江苏省泰兴市实验初级中学2014届九年级6月联考（二模）】如图所示，一束光射向凸透镜经折射后射到
一个平 面镜上．请在图中画出射向凸透
镜的入射光线和经平面镜反射后的反射光线，
并标出反射角的度数。
[来源:]

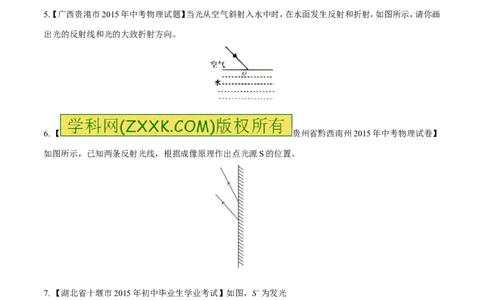

5.【 广西贵港市2015年中考物理试题】当光从空气斜射入水中时，在水面发生反射和折射，如图所示，请你画
出光的反射线和光的大致折射方向。
6. 【 贵州省黔西南州2015年中考物理试卷】
如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。
7. 【湖北省十堰市2015年初中毕业生学业考试】如图，Sˊ为发光
点S在平面镜MN中的像。若S发出的一条光
线经平面镜反射后经过P点，请在图中标出发光点S的位置，并完成光路图(保
留作图痕迹)。
[来源:.Com]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:学§科§网]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
