备战 2016 年中考物理二轮讲练测
专题14 力学作图（讲案）
第一讲 考点梳理
一、力
概念：力是物体对物体的作用。力的三要素：力的大小、方向和作用点
二、力学作图
1.力的示意图：用一根带箭头的线段就可以表示力的大小、方向和作用点。这个图就叫力的示意图。（其中线
段的起点表示力的作用点；箭头的方向表示力的方向；线段
的长短表示力的大小，若在同一个图中有几个力，力越
大，线段应越长。）
注意：弄清受力物体、分析所受几个力、抓住“力的三要素”规范作图。
2.画力臂
杠杆五要素：
1．支点O：杠杆可以绕其转动的点。
2．动力F：使杠杆转动的力。
1
3．阻力F：阻碍杠杆转动的力。
2
4．动力臂L：从支点O到动力F 作用线的距离。
1 1 [来源:Z.xx.k.Com]
5．阻力臂L：从支点O到动力F 作用线的距离。
2 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
点拨：力臂可 简称为“点线距”。
3.根据运动状态分析受力情况
由运动状态分析受力，是学生失分较多的地方，原因是学生不知道先分析运动状态。
运动状态指：“匀速直线运动”、“静止”或“加速”、“减速”状态。在“匀速直线运动”、“静止”这两
种状态下，物体受力平衡。
4.连接滑轮组
注意：1.在动滑轮和定滑轮之间有几段绳子，提升的力就是总重的几分之几。
2.确定绳子的绕向。
第二讲 重点解析

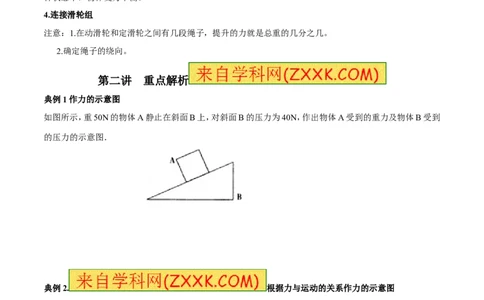

典例1 作力的示意图
如图所示，重50N的物体A静止在斜面B上，对斜面B的压力为40N，作出物体A受到的重力及物体B受到
的压力的示意图．
典例2. 根据力与运动的关系作力的示意图
物体A正在光滑水平面上向右做匀速直线运动，请画出A所受各力的示意图．
典例3.作杠杆的力臂
在图丁中画出杠杆所受动力F的力臂．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
典例4.作杠杆的最小力
[来源:Z_xx_k.Com]
如图所示，曲 杆可绕固定点o转动，在一个最小的拉力
F的作用下，在 图甲所示位置保持静止，请在图中作出：
最小拉力F的力臂和拉力F的示意图；
典例5连接滑轮组
[来源:学§科§网]
小明做“测定滑轮组的机械效率”的实验时，用如图所示的滑轮成滑轮组，请用笔画出在图中使用该滑轮组
时最省力的绕法．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
第三讲 方法点睛
1.常见几种力
作用点 方向
大小
重力 重心 竖直向下 G=mg
弹力 常画在重心
垂直于接触面指向被压
物体
摩擦力 常画在重心 与物体运动方向或运动
趋势相反
2.平衡力：作用在同一个物体上的两个力，如果大小相等、方向相反、在同一条直线上，这两个力是平衡力。
平衡状态：物体 在静
止状态或匀速直线运动状态叫做平衡状态，物体在平
衡状态受到平衡力的作用。

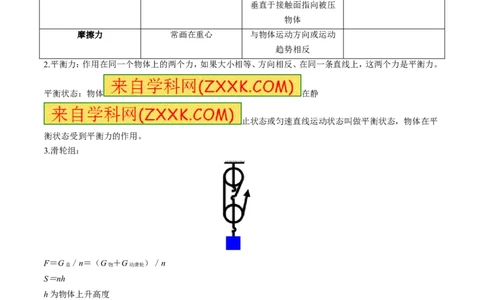

3.滑轮组：
F＝G ／n＝（G ＋G ）／n
总 物 动滑轮
S＝nh
h为物体上升高度
S为绳自由端移动的距离
n为与动滑轮相连的绳子的股数
第一练 练实题——随堂小练
1.【湖北省孝感市2015年中考物理试题】物块从斜面滑至粗糙水平面向右运动的过程中，受一水平向左的推
力 F ， 请 画 出 该 物 块 此 时 在 水 平 方 向 上 的 受 力 示 意 图 （ 请 将
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
力的作用点画在物块重心处）。
2．【福建省福州市2015年中考物理试题】下图是第一届青运会的吉祥物“榕榕”，它体现了福州的地域特征
和榕树精神，请画出它受到重力的示意图。
3.【 湖北省襄阳市2015中考物理试题】（2分）如图，在B端加一最小的力F ，使杠杆平衡，画出此力的方向，
B
并画出F 的力臂。
A
4. 一木块静止在斜面上，请画出它受到的力的示意图；
INCLUDEPICTURE "F:\\..\\documents and settings\\administrator\\application data\\360se6\\User Data\\temp\
\u=1342662897,273928627&fm=23&gp=0.jpg" \* MERGEFORMAT
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
5. 如图所示，请画出沿力F方向撬起大石块时作用力F的力臂
第 二练 练原创——预测提升
1、【湖北省宜昌市2015年初中毕业生学业考试】如图所示，当用指甲剪剪指甲时，指甲剪可以看成多个杠杆
的组合，请在图9中画出剪指甲时其中一 个杠杆DBE
的动力臂L 和阻力F 。
1 2
2. 【. 山东省德州市2015中考物理试题】胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，
再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水分挤出后便可清理地板。请在图乙的示意中画出：(1)
动力F 的力臂l；(2)作用在B点的阻为F。
1 1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3. 【2015年广东省初中毕业生学业考试物理试题】如图,请在杠杆A处画出把物体拉起时的最小拉力F，并
1
画出拉力F 的力臂L。
1 1
[来源:Z.xx.k.Com]
4. 图甲中，杠杆OBA在图示位置静止，请画出作用在A点的最小力F及其力臂L．
