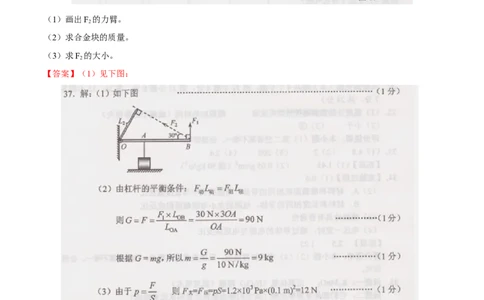

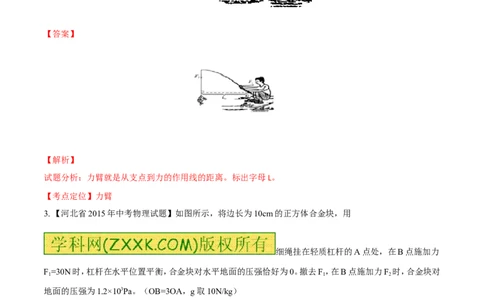

中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 备战 2016 年中考物理二轮讲练测 第一部分 夯实双基 1.【 河南省2015年中考物理试题】下图中OA为轻质杠杆，可绕O点转动，在点B处用细绳悬挂一重物，在A 端施 加动力F，使杠杆在水平位置平衡。请画 1 出杠杆受到的阻力F 及动力臂l．。 2 1 【答案】 【解析】 2. 【湖南省邵阳市2015年中考物理试题】如图是用钓鱼竿钓鱼的情景，其中动力为F 1 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 ，阻力为F，请在图中作出阻力F 的力臂L。 2 2 2 [来源:Z|xx|k.Com] 【答案】 【解析】 试题分析：力臂就是从支点到力的作用线的距离。标出字母L。 【考点定位】力臂 3. 【河北省2015年中考物理试题】如图所示，将边长为10cm的正方体合金块，用 细绳挂在轻质杠杆的A点处，在B点施加力 F=30N时，杠杆在水平位置平衡，合金块对水平地面的压强恰好为0。撤去F，在B点施加力F 时，合金块对 1 1 2 地面的压强为1.2×103Pa。（OB=3OA，g取10N/kg） 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 （1）画出F 的力臂。 2 （2）求合金块的质量。 （3）求F 的大小。 2 【答案】（1）见下图： （2） ；（3）52N 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 【解析】 （3）合金块的底面积为： ， 合金块对地面的压力为： ，压力与地面对合金块的支持力是一对 相互作用力，所以大小相等，则 ， 细 绳 上 的 拉 力 为 ： ， 根 据 杠 杆 平 衡 条 件 得 ： ， 由 几 何 关 系 可知 ，则 。 【考点定位】杠杆 压强 4. 【江苏省镇江市2015年中考物理试题】（6分）如图所示，小华正在做俯卧撑，可以将他的身体看 作一个杠杆，D为支点，A为他的重心，相关 长度已在图中标明，已知他的质 量 m=60kg,g= l0N/kg。 （1)求小华受到的重力G； （2)求图示时刻地面对 双手支持力F的力臂l 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 ，并在答题卷的图中画出此力臂； 1 （3)求图示时刻地面对双手的支持力F。 【答案】（1）600N；（2）150cm，图如下；（3）400N [来源:.Com] 【解析】 【考点定位】 杠杆的平衡条件 5. 【福建省泉州市2015年中考物理试题】请在图中画出放在斜面上物体的重 力的示意图。 【答案】如下图所示 [来源:学§科§网] 【解析】 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 试题分析：重力的作用点在物体的重力，重 力 的方向是竖直向下的，如上图所示； 【考点定位】力的示意图 6. 如图所示，竖直墙壁上用细绳悬挂着的一个小球处于静止状态，画出小球的受力示意图． 【答案】如图所示 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 【解析】 第二部分 能力提升 1．【广东省茂名市2015年中考物理试卷】一个鸡蛋悬浮在盐水中处于静止状态，请在图中画出鸡蛋受力的示 意图． 【答案】见下图 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 【解析】 【考点定位】力的 示意图 2．如图所示杠杆OA处于静止状态，L 是力F 的力臂。请在图中画出力F 的力臂L 和力F 的示意图。 2 2 1 1 2 【答案】如下图所示： 【解析】 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 3．作出烧杯中小球静止在水面上时所受力的示意图． 答案： 解析：画静止在水面上的小球的受力示意图首先要搞清楚小球的受力情况，然后 根据力的作图方法来作图． 4. （1）请在图中画出用此杠杆提升物体时的最小力的示意图（O为支点）。 （2）如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂． （3 ）根据图示要求，画出滑轮组的绕法。 [来源:.Com] 【答案】答案如 图下图所示 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 [来源:] 【解析】 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
