备战 2016 年中考物理二轮讲练测
第一部分 夯实双基
1.【 湖南省岳阳市2015年中考物理试题】岳阳城区新投入的公交车后门左右扶杆上均装有一个红色按钮（如
图），每个按钮相当于一个开 关。当乘客按下
任一按钮。驾驶台上的指示亮，提醒司机有人下车。下列电路图能实现上述目标的是（ ）
【答案】B
【解析】
【考点定位】物理与生活
2. 【江苏省镇江市2015年中考物理试题】如图所示，请将开关和灯泡正确
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
连入家庭电路
；
【答案】如下图所示
【解析】
试题分析：开关和灯泡应是串联接在一起的，开关的一端应接在火线上。
【考点定位】家庭电路

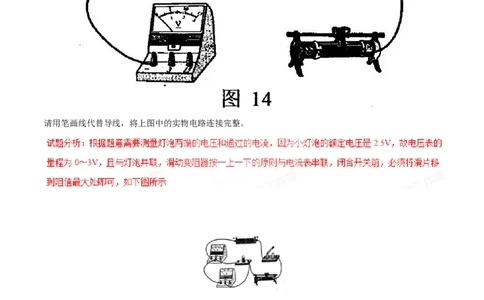

3. 小华在“探究小灯泡的亮度与哪些因 素有
关”的实验中，所用电源电压恒为3V，小灯泡上标有“2.5V”字样。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
请用笔画线代替导线，将上图中的实物电路连接完整。
4.【 江苏省泰州市2015年初中毕业 、升学统一考试】某学校地下车库有南北两个进出口，每个进出口处装有
感应开关．当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会亮，提醒门卫有
车 辆 通 过 ， 以 便 监 视 进 出 口 安 全 ． 下 列 电 路 图 中 ， 符 合 要 求 的
是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
南门 南门 南门 北门 北门
北门 北门 南门
220V 220V 220V 220V
A B C D
[来源:.Com]
【答案】B
【解析】
试题分析：根据题意要求当有车辆从任何一个进出口经过时，开关自动闭合一段时间，值班室内的指示灯会
亮，提醒门卫有车辆通过，以便监视进出口安全，说明两个进出口的感应开关同时都能控制值班室的指示灯，
两个开关又互不影响，所以两个感应开关是并联的，而指示灯应该安装在干路上，符合题意的只有B；故答案
选B。
【考点定位】电路的连接
5.【 福建省漳州市2015年中考物理试卷】微波炉的炉门开关S 断开，控制开关S 闭合时，微波炉不工作，S 与
1 2 1
S 都闭合时，微波炉正常工作，图中符 合
1
要求的电路是（ ）
【答案】A
【解析】
【考点定位】串、并联电路的设计
6.【福建省泉州市2015年中考物理试题】小黄的房间门口装有开关S，床头装有开关S，这两个开关都能单
1 2
独控制房间的吊灯，图中的电路图能符合这一要求的是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A
B C D
【答案】C
【解析】
试题分析：A图必须要两个开关同时闭合灯才会亮，故不符合；B图中的任一开关都能使灯亮起来，但是对因
另 一 开 关 亮 起 的 灯 不 能 控
制，故不符合；C图中两个开关属于连带开关
任何一个开关把灯打开，另一个开关都能把灯关闭，符合题意；D图中的开关无论怎样都不能让灯亮起来，故
不符合；应选C。
【考点定位】电路的设计
第二部分 能力提升
1.【 陕西省2015年中考物理与化学题试题物理部分】如图所示电路，闭合开关S、S，下列对电路的分析正确
1 2
的是 （ ）
A．L 与L 串联
1 2
B．电流表A 测L 的电流
1 1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C．当开关S 断开时,通过L 的电流变小
2 1
D．当开关S 断开时，电流表A 的示数变小
2 2
【答案】D
[来源:.Com]
【解析】
【考点定 位】电路 并联电路
2. 【黑 龙江省哈尔滨市2015年初中升学考试
综合试卷】下列各电路中，闭 合开关，两个灯泡不能都
发光的电路是（ ）
[来源:学,科,网]
【答案】C
【解析】
【考点定位】电路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3. 【辽宁省营口市2015年初中毕业生毕业升学考试】如图所示的家庭电路, 要求将开关、灯泡和带保险丝的
三孔插座正确连入电路中。
[来源:]
[来源:]
火线
零线
【答案】如下图所示
火线
零线
【解析】
试 题 分 析 ： 开 关 与 灯 泡 串 联 ， 开 关 接 在 火 线 的 哪 一 端 ； 三 孔 插 座 ， 左 孔 接 零 线
，右孔带保险接在火线的一端，中间的孔接地
线。
【考点定位】家庭电路的连接
4. 【湖南省永州市2015年初中学生学业考试】请根据图所示的实物图，画出对应的电路图。
【答案】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】
【考点定位】实物图和电路图的互画、电路分析
5.【 甘肃省武威、 平凉、张掖、定西市2015年初中毕业和高中阶段招生考试】如图所示的电路中，有几根导线
尚未连接，请用笔画线代替导线补上。补上后要求：⑴两灯泡并联；⑵电流表测灯L 的电流；⑶闭合开关后，
1
向A端移动滑动变阻器的滑片P，两灯均变暗。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】如下图所示
[来源:学+科+网Z+X+X+K]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】
【考 点定位】电路的连接；滑动变阻器
6.【山东省东营市2014年初中学 生学业考试物理试题】在探究“串联电路中用电器两端的电压与电源两端
电 压 的 关 系 ” 时 ， 小 明 同 学 想 用 图 甲 中 的 器 材 组 成 电 路 ， 其 中 一 个 电 压 表
测量电源两端的电压、一个电压表测量某一
个灯泡两端的电压，请你帮助他完成下述工作（电源电压不超过3V）．
（1）在方框内画出电路图；
（2）用笔画线表示导线，将实物图连成实验电路；
（3）正确操作后，测量电源两端电压和灯泡两端电压的两电压表示数分别如图乙a、b所示，则电源两端的电
压为 V，被直接测量的灯泡两端的电压为 V．
（4）根据串联电路中用电器两端的电压与电源两端电压的关系得：另一个灯泡两端的电压为
V．
6.（1）（2）如下图。（3）2.8；1.6；（4）1.2
