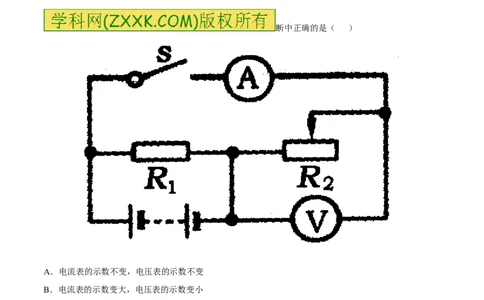

中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 备战 2016 年中考物理二轮讲练测 专题 08 两表的示数变化问题（练案） 第一部分 夯实双基 1. 【2014-2015学年•云南大学附属中学星耀校区九年级上学期期中考试】如图3所示的电路中，电源电压不 变，闭合开关S后，当滑动变阻器的滑片自左向右移动时，下列判 断中正确的是（ ） A．电流表的示数不变，电压表的示数不变 B．电流表的示数变大，电压表的示数变小 C．电流表的示数变小，电压表的示数变大 D．电流表的示数变小，电压表的示数不变 [来源:] 2. 【广东省深圳市北环中学2014-2015学年九年级上学期期中联考物理 试题】如图所示的电路电源电 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 压不变，当滑动变阻器滑片向右 移动时，电压表和电流表示数变化分别为（ ） A.变 大 不变 B.变大 变大 C.不变 变大 D.不变 变小 3.【 湖北省孝感市2015年中考物理试题】如右图，电源电压为12V，电流表量程0～0.6A，电压表量程0～15V,小 灯泡上标有“6V 3 W”字样，要求开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超 过额定电压（设灯丝电阻不变）。则下列说法正确的是 A．灯丝电阻为12Ω [来源:Z,xx,k.Com] B．该电路的最大功率为7.2W C．当电流表示 数为0.3A时，电压表示数为8. 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 4V D．滑动变阻器允许调节的最小阻值是12Ω 4. 【海南省2015年初中毕业生学业水平考试】如 图是安装在潜水器上深度表的电路简图，显 示器由电流表改装而成， 压力传感器的电阻 随 压力的增大而减小，电源电压不变，R 是定值电阻，在潜水器下潜过程中，电路中 0 有关物理量的变化情况是 ( ) A．通过显示器的电流减小 B．R 两端的电压增大 0 [来源:Z。xx。k.Com] C．传感器两端的电压增大 D．电路的总功率减小 5.【 2015·河南省郑州市第四中学九年级上学期第二次学科竞赛】在如图8所示的电路中，电源电压保持不变， 当开关S由断开到闭合时，下列说法中正确的是（ ） [来源:.Com] A.电流表的示数减小，电压表的示数不变 B.电流表的示数增大，电压表的示数增大 C.电流表的示数减小，电压表的示数减小 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 D.电流表的示数不变，电压表的示数不变 第二部分 能力提升 1.【 湖北省十堰市2015年初中毕业生学业考试】如图a是一个用电压表的示数反映温度变化的电路原理图， 其中电源电压U=4.5V且保持不变，电压表量程为0～３Ｖ，Ｒ是300Ω的定值电阻，R 是热敏电阻，其电阻 ０ 1 随环境温度变化的关系如图b所示。若闭合开关S： A. 环境温度为40℃时，热敏电阻阻值是150Ω B. 电压表V示数越小，环境温度越高 C. 电 压表的最小示数是1.5V D. 此电路允许的最高环境温度为60℃ [来源:] 2. 【江西省南昌市2015年初中毕业暨中等学校招生考试】如图所示，电源 电压恒定不变，闭合开关S，滑片P向右移动， 下列说法正确的是 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 A． 示数变小， 示数变小 B． 示数不变， 示数变小 [来源:学。科。网Z。X。X。K] C． 示数不变， 示数不变 D． 示数变小， 示数不变 3. 【四川省巴中市2015年中考物理试卷】如图所示，电源电压不变，R 为定值电 0 阻，R为滑动变阻器。当开关闭合后，滑片P向左移时， 下列说法正确的是 A．与的比值不变 B．的示数变大 C．的示数变大 D．的示数变小，的示数变大 4. 【四川省达州市2015年中考理综（物理试题）】如图所示，电源电压保持不变，R 为定值电阻，闭合开关S 1 ，将滑动变阻器R 的滑片P从最右端向中点 2 移动，下列说法正确的是 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课 件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168 A.电压表V 与电压表V 示数始终相等 1 2 B.电流表A示数变大，电压表V 示数变小 2 C.电压表V 示数与电流表A示数之比变小 1 D.电压表V 示数与电流表A示数之比不变 1 5. 【贵州省黔东南州2015年初中毕业升学统一考试试题】如图所示，电源 电压恒定，当合上开关S后，向右移动滑动变 阻器R的滑片P向右的过程中，下列说法正确的是 A．电压表和电流表的示数都变小 B．电压表和电流表的示数都变大 C．电压表的示数变大，电流表的示数变小 D．电压表的示数变小，电流表的示数变大 小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
