备战 2016 年中考物理二轮讲练测
专题 12 光路图（讲案）
[来源:]
第一讲 考点梳理
一、光的直线传播

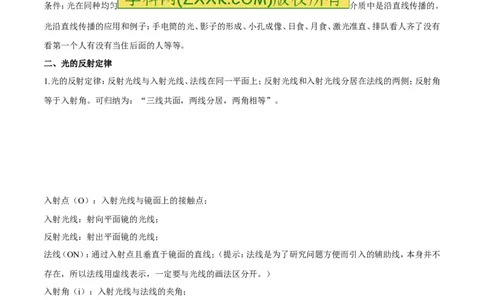

条件：光在同种均匀 介质中是沿直线传播的。
光沿直线传播的应用和例子：手电筒的光、影子的形成、小孔成像、日食、月食、激光准直、排队看人齐了没有
看第一个人有没有当住后面的人等等。
[来源:.Com]
二、光的反射定律
1.光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角
等于入射角。可归纳为：“三线共面，两线分居，两角相等”。
入射点（O）：入射光线与镜面上的接触点；
入射光线：射向平面镜的光线；
反射光线：射出平面镜的光线；
法线（ON）：通过入射点且垂直于镜面的直线；（提示：法线是为了研究问题方便而引入的辅助线，本身并不
存在，所以法线用虚线表示，一定要与光线的画法区分开。）
入射角（i）：入射光线与法线的夹角；
反射角（r）：反射光线与法线的夹角。
2.平面镜成像
（1）根据光的反射定律。
（2）平面镜成像特点：像到平面镜的距离与物体到平面镜的距离相等；像与物体的大小相等；像与物体的连线
被平面镜垂直平分；平面镜成的是虚像。
利用数学课中有关对称的知识，平面镜 成像
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
的规律也可以表述为：平面镜所成的像与物体关于平面镜对称。
三、光的折射
（1）折射光线与入射光线、法线在同一平面内（三线共面）；折射光线和入射光线分居法线的两侧（法线居中）
（2）光从空气斜射入玻璃或其他介质时，折射光线靠近法线折射，折射角小于入射角。
（3）当入射角增大时，折射角也增大，当入射角减小时，折射角也减小（折射角随入射角同方向变化）。当光从
空气垂直射入水中或其他介质时，传播方向不变（入射角、反射角、折射角均为0）。

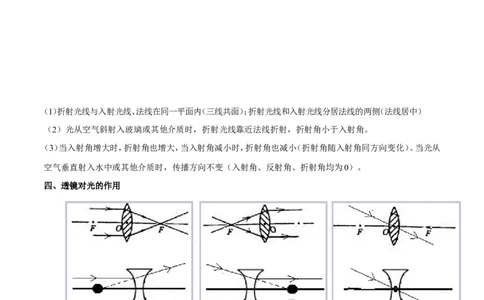

四、透镜对光的作用
第二讲 重点解析
光学作图注意：
光线一定用箭头标上方向；
平面镜成的像是虚像，若是线段，一定要画成“虚线”；
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
根据入射光线和出射光线在光具同侧或异侧，判断是面镜还是透镜；
根据出射光线是会聚还是发散，判断透镜的类型。
[来源:]
典例1 根据光的直线传播作图
下图中，S是光源，A是不透明的物体，L是竖直墙面，试画出光源S照不到墙面的范围

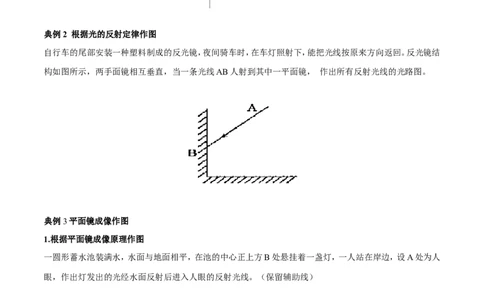

典例2 根据光的反射定律作图
自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能把光线按原来方向返回。反光镜结
构如图所示，两手面镜相互垂直，当一条光线AB人射到其中一平面镜， 作出所有反射光线的光路图。
典例3 平面镜成像作图
1.根据平面镜成像原理作图
一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人
眼，作出灯发出的光经水面反射后进入人眼的反射光线。（保留辅助线）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

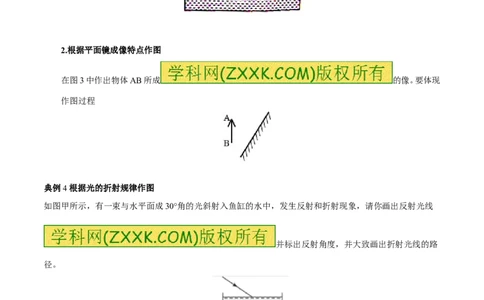

2.根据平面镜成像特点作图
在图3中作出物体AB所成 的像。要体现
作图过程
典例4 根据光的折射规律作图
如图甲所示，有一束与水平面成30°角的光斜射入鱼缸的水中，发生反射和折射现象，请你画出反射光线
并标出反射角度，并大致画出折射光线的路
径。
典例5 . 根据光的折射成像作图
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【2014年中考•本溪市】（3分）小丽站在池塘边看见
水中A点有一条鱼，试确定鱼大致的实际位
置A′，并画出看见A点的光路图．
[来源:]
典例6.根据透镜类型作图
（4）请在下图方框中画出合适的透镜。
典例7.根据透镜对特殊光线的作用作图
如图所示，从光源S发出的两条光线，其中一条平行于凸透镜的主光轴，另一条过凸透镜的焦点，请画出这两
条光线透过凸透镜后的折射光线。
第三讲 方法点睛
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
反射光线与入射光线、法线在同一
光的反射定律 平面上；反射光线和入射光线分居
在法线的两侧；反射角等于入射
角。
1.当光从空气斜射入其他介质中
时，折射角小于入射角。
2.当光从其他介质中斜射入空气
时，折射角大于入射角。（可以用光
在不同介质中的传播速度不一样
光的折射定律
来记。）
3.折射角随着入射角的增大而增
大。
4.当光线垂直射向介质表面时，传
播方向不改变，这时入射角与折射
角均为0°
特点 1虚像； 2像和物体的大小
相等； 3像和物体到镜面的距离相
等（u=v）； 4像和物体左右相反。.
平面镜成像规律 成像特点1.像与物的大小相等 2.
[来源:Z|xx|k.Com]
成的像是正立的虚像 3.像与物的
连线与镜面垂直 4.像与物到平面
镜距离相等.
平行于主光轴的光线经过凸透镜
会聚于焦点
2、通过凸透镜的光线传播方向不
凸透镜对光作用 变
3 、 由 焦 点 发 出 或 经 过
焦点射向凸透镜的光线，平行于主
光轴
① 平行于主光轴的光线，经凹透
镜折射后，折射光线的反向延
长线（虚线表示，在射光线一
侧 ） 过 点 （
凹透镜对光作用
虚焦点）。
②过焦点的入射光线【延长线
透过凹透镜另一侧的虚焦
点】，经凹透镜折射后，折射光
线于主光轴平行。
③过光心的光线不改变方向。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
第一练 练实题— —随堂
小练
1．【山东省德州市2015中考物理试题】“猴子捞月”的故事同学们耳熟能详。如图所示，若
猴子的眼睛用点A表示，空中的月亮用点B
表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2．如图6所示是上、下表面平行的玻璃砖，一束光从空气斜射到玻璃砖的上表面，这束光从玻璃砖的下表面
透射后 的光路是怎样的？
图6
3. 如 图 所 示 ， 一 束 光 经 凸 透 镜 后 射 在 平 面 镜 上
，请完成光路图．
4.如图所示， 、b 是在水中的物点发出的光经水面折射后的两条光线，用A、B分别表示该物点（或像
点）和它的像点（或该物点）
⑴其中A表示 。
⑵完成该物点的成像光路图。
5.【 湖北省孝感市2015年中考物理试题】（8分）（1）如图，请作出凸透镜的入射光线和进入水中的折射光线。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
第二练 练原创——预测提升

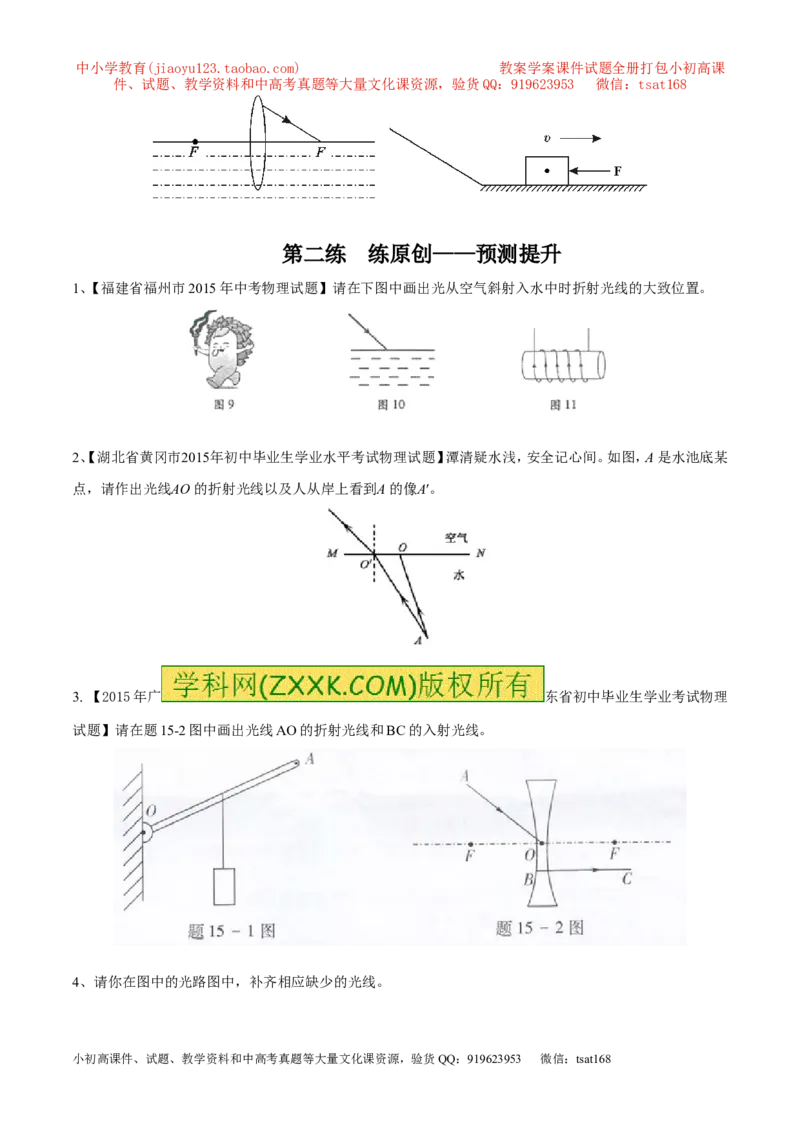

1、【福建省福州市2015年中考物理试题】请在下图中画出光从空气斜射入水中时折射光线的大致位置。
2、【湖北省黄冈市2015年初中毕业生学业水平考试物理试题】潭清疑水浅，安全记心间。如图，A 是水池底某
点，请作出光线AO 的折射光线以及人从岸上看到A 的像A′。
3. 【2015年广 东省初中毕业生学业考试物理
试题】请在题15-2图中画出光线AO的折射光线和BC的入射光线。
4、请你在图中的光路图中，补齐相应缺少的光线。
