备战 2016 年中考物理二轮讲练测
专题 05 电学综合（练案）
第一部分 夯实双基
1. 【辽宁省阜新市2015年初中毕业生学业考试】如图，将插线板的插头插入家庭电路的三孔插座使用时，下
列说法正确的是（ ）
A．插线板插孔L与N之间的电压是220V
B．插线板插孔E与零线连接
C．可 以用湿手拔插用电器的插头
D．插线板指示灯不亮时不能提供电压
2. 【福建省福州市2015年中考物理试题】如图5所示，电源电压不变，闭合
开关S，当滑动变阻器滑片P向右移动时
A．电流表A 示数变小，电压表V示数变小
1
B．电流表A 示数变大，电压表V示数变大
2
C．电压表V示数与电流表A 示数比值不变
1
D．电压表V示数与电流表A 示数比值不变
2
3. 【2015年内蒙古巴彦淖尔市中考物理】如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险
丝完好，用试电笔插进插座的两孔，氖管均发光，造成这一现象的原因是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．插座发生短路了
B．进户的零线断了
C．进户的火线断了
D ．某盏灯的灯丝断了

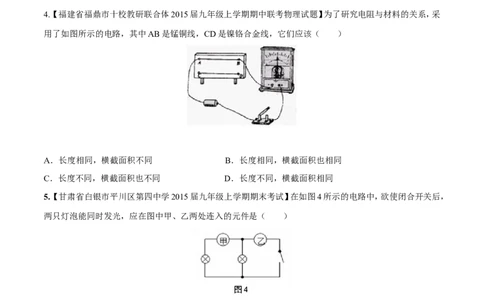

4.【 福建省福鼎市十校教研联合体2015届九年级上学期期中联考物理试题】为了研究电阻与材料的关系，采
用了如图所示的电路，其中AB是锰铜线，CD是镍铬合金线，它们应该（ ）
A．长度相同，横截面积不同 B．长度相同，横截面积也相同
C．长度不同，横截面积也不同 D．长度不同，横截面积相同
5.【 甘肃省白银市平川区第四中学2015届九年级上学期期末考试】在如图4所示的电路中，欲使闭合开关后，
两只灯泡能同时发光，应在图中甲、乙两处连入的元件是（ ）
A．甲是电流表 ，乙是电池组
B．甲是电池组， 乙是电流表
C．甲是电压表，乙是电池 组 [来源:Z&xx&k.Com]
D．甲是电压表，乙是电流表
6.【 甘肃省白银市平川区第四中学2015届九年级上学期期末考试】如图所示，滑动变阻器的滑片在某两点间
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
移动时，电流表的示数范围为1A到2A之间，电压表的示数范围为6V到9V之间，则定值电阻R的阻值及电
源电压分别为（ ）
A．3Ω，15V B．6Ω，15V
C．3Ω，12V D．6Ω，12V
7. 【广西北海市2015年中考物理试卷】如图所示，电源电压恒为12V，L 上标有“3V 3W”字样，当闭合S ，
1 1
将S 拨至a处，滑动变阻器的滑片移至中点处，L 正常发光，电路的总功率为P ；将滑片移至最右端，S 拨至
2 1 1 2
b时，L 恰好真诚发光，此 时电流表的示数为0.5A，电
2
路的总功率为P ，忽略温度对灯丝电阻的影响，下列说法正确的是（ ）
2
A．滑动变阻器的最大电阻为9Ω
B．P ：P =1：2
1 2
C．L 的额定功率为1.5W
2
D．L 正常发光时电阻为3Ω
2
8. 【安徽省淮北市五校2015届九年级上学期第三次联考】将“6V 3W”和“6V 6W”的两只灯泡L 和L 串联
1 2
后接在电源两端，不考虑温度对灯丝电阻的影响，则 ( )
A．电源电压为12V时，两只灯泡均能正常发光
B．两个灯泡发光时，灯泡L 比灯泡L 亮一些
2 1
C．灯泡发光时，电路中允许通过的最大电流为1A
D．灯泡L 正常发光时，灯泡L 的实际功率是1.5W
1 2
9. 【山东省临沂市2015年中考物理试题】如图所示的电路中，电源电压6V保持不变，定值电阻阻值为10Ω，
滑动变阻器的最大阻值为20Ω．当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（ ）
[来源:]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电压表的示数减小
[来源:]
B．电压表示数与电流表的示数之比不变
C．当滑片移到中点时，电压表示数为2V
D．当滑片移到a端时，电流表示数为0.2A
10.【 广西玉林市、防城港市2015年初中学生学业考试】如图甲所示，R 的阻值是20Ω。滑动变阻器R 消耗的
1 2
功率P与其电阻R 的关系图象如图乙所示，则R 消耗的最大功率是（ ）
2 2
A．0.45W B． 0.50W C．0.80W D． 0.90W
11. 【湖北省十堰市2015年初中毕业生学业考试】如图a是一个用电压表的示数反映温度变化的电路原理图，
其中电源电压U=4.5 V且保持不变，电压表量程为0～
３Ｖ，Ｒ是300Ω的定值电阻，R 是热敏电阻，其电阻随环境温度变化的关系如图b所示。若闭合开关S：
０ 1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:学。科。网]
A. 环境温度为40℃时，热敏电阻阻值是150Ω
B. 电压表V示数越小，环境温度越高
C. 电 压表的最小示数是1.5V
D. 此电路允许的最高环境温度为60℃
第二部分 能力提升
1.【 甘肃省兰州市2015年初中毕业生学业考试】如图所示，闭合开关S，灯泡L、L 都能正常发光，两只电表
1 2
都有示数，工作一段时间后，灯泡L 突然熄灭，L 仍然正常发光，两只电表均无示数，则故
1 2
障可能是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电压表短路 B．
电流表断路
C．L 断路 D．L 短路
1 1
2【. 山东省新泰市放城镇初级中学（五四制）2015届九年级】小明准备在前后门安装两只声音不同的电铃，希
望能从铃声分辨出是前门来客还是后门来人，设计的电路图中正确的是 （ ）
3.【内蒙古巴彦淖尔市前旗四中2014—2 015学年第一学期期末考试】如图所示，电源电
压不变，R =10Ω，R =25Ω，当S、S 都闭合，甲、乙都是
1 2 1 2
电压表时，则U ：U = ；当S 闭合，S 断开，甲、乙都是电流表时，则I ：I = ．[来源:.Com]
甲 乙 1 2 甲 乙 [来源:]
4【. 山东省滨州地区2015届九年级12月月考】如图所示的家庭电路中，有两个器件连接错误，它们是 （
）
A.闸刀开关和带开关的灯泡 B. 带开关的灯泡和带熔丝的二线插座
C. 带开关的灯泡和三线插座 D. 闸刀开关和三线插座
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
5. 福建省漳州市2015年中考物理试卷】电饭煲具有保温和加热功能，晓东同学设计了如图所示的模拟电路
（R ＞R ），其中保温状态和加热状态电功率都最小的
1 2
是（ ）
A． B． C． D．
6.【山东省济南市章丘市辛寨乡辛锐中学2015届九年级上学期期末竞赛】有“22
0V 40W”“110V 40W”“36V 40W”三只电灯泡,
当它们分别在其额定电压下发光时,会看到( )[来源:学&科&网]
A .“220V 40W”的灯泡最亮 B.“110V 40W”的灯
泡最亮
C.“36 V 40W”的灯泡最亮 D.三只灯泡一样亮
7.【山东省潍坊地区2014—2015学年度第一学期期末学业质量评估九年级物理试题】如图所示，闭合开关S
后，发现电灯L不亮，且保险丝没有熔断．某同学用试电笔测试灯头的两根电线C、D，发现这两处都能使试
电笔的氖管发光，再用试电笔测试火线上的A和零线上的B时，氖管在测试火线上的A时能
发光，在测试零线上的B时不能发光．那么可以判定故
障是（ ）
A．火线和零线短路 B．电灯L短路
C．电线BD段某处断路 D．电线AC段某处断路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8.【山东省滨州地区 2015届九年级12月月考】在探究
“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图
所示的图象，据图象分析，下列判断正确的是 （ ）
A．甲、乙两元件中的电流与电压都成正比
B．乙元件是一个定值电阻且阻值大小为10Ω
C. 若将甲、乙两元件串联起来接到电路中，当通过甲的电流为0.2A时，甲、乙消耗的功率之比为2：1
D. 若甲、乙元件并联后，接到2V的电压下，电路消耗的总功率是1.2W
9. 【广西来宾市2015年中考物理试卷】如图所示，电源电压保持不变，灯L标有“6V 0.6W”字样，不考虑温
度对灯丝电阻的影响，闭合开关S，当滑动变阻器的滑片P移动到中点时，灯L正常发光，电压表示数为4V，
当滑片P移到最大阻值时，灯L与滑动变阻器的电功率之比为（ ）
A．4：3 B． 3：4 C． 3：2 D．2：3
10【. 辽宁省大石桥市2015届九年级上学期期末考试物理试题】某同学全家外出旅游期间，家中
的电器只有电冰箱在工作，旅游前后电能表示数如图所示，则这段时间电冰箱消耗电
________kW·h。若电冰箱额定功率为200W，则电冰箱实际工作的时间为________h。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
11. 【江苏省镇江市2015年中考物理试题】如图所示，请将开关和灯泡正确连入家庭电路
；
12. 【四川省广元市2015年中考物理试卷 】（8分）为了测定额定电压为“2.5V”小灯泡的电功率，小明设计
了图甲所示的电路图，实验中各元件完好，电源电压保持不变．
（1）电路连接完整后，小明闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来他首先应进行的
操作是 （选填下面字母番号）．
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
（2）为了测量小灯泡的额定功率，应调节滑动变阻器，当电压表的示数为 V时，灯泡正常发光，此时电流
表的示数如图乙所示，则通过小灯泡的电流为 A，该灯泡的额定功率为 W．
13. 【黑龙江省大庆市2015年初中升学 统一考试 】（7
分）某兴趣小组在进行“伏安法测电阻”实验时，设计了如图甲所示的原理图，实验中提供的器材有：电压为
6V的蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω 1.5A）、额定电压为2.5V
的小灯泡（正常发光 时电阻约5Ω）、开关一个、导线若
干。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
实验次数 1 2 3 4 5 6
[来源:学_科_网Z_X_X_K]
电压U/V 0.3 0.7 1.0 1.5 2.0 2.5
[来源:.Com]
电流I/A 0.19 0.30 0.41 0.44 0.48
（1）实验中电流表应选择 的量程，电压表应选择 的量程，闭合开关前，滑动变阻器应
调到 （选择“a”或“b”）端。
（2）闭合开关后，通过改变滑动变阻器的阻值，测得如图乙所示的六组数据，根据实验数据描绘出如图丙所示
的U﹣I图象。由于数据记录失误，第三次操 作中电
流没有记录，通过U﹣I图象估测该数据可能为
A（小数点后保留两位）。通过此图象可发现小灯泡的阻值随着电压增大而 （选填“增大”“减小”或
“不变”）。
[来源:Z*xx*k.Com]
（3）若将这个小灯泡与阻值为10Ω的定值电阻串联接在电压为3V的电源两端，则这个小灯泡的实际功率为
W （小数点后保留三位）。
