备战 2016 年中考物理二轮讲练测
专题 07 图像分析（讲案）
[来源:学
&科&网Z&X&X&K]
第一讲 考点梳理
图象信息题主要考查考生对图象的识别与分析能力，运用所学数学知识，灵活运用一些重要物理概念、规
律与原理解决简单问题的能力。要求考生依据所给的信息，运用所学的知识对其进行整理、分析、加工和处理.
“巧用图像”解题，常常可达到化难为易、化繁为简，使有些看似复杂的问题迎刃而解.综观
近几年全国中考 物理试题，物理图像信息题
也成为中考命题的热点之一 .

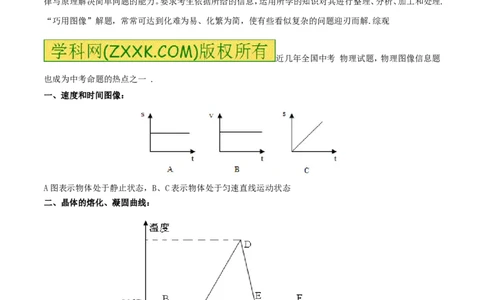

一、速度和时间图像：
A图表示物体处于静止状态，B、C表示物体处于匀速直线运动状态
二、晶体的熔化、凝固曲线：
熔化过程：
（1）AB段，物体吸热，温度升高，物体为固态；
（2）BC段，物体吸热，物体温度达到熔点（50℃），开始熔化，但温度不变，物体处在固液共存状态；
（3）CD段，物体吸热，温度升高，物体已经熔化完毕，物体为液态；
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
凝固过程：
（4）DE段，物体放热，温度降低，物体为液态；
（5）EF 段，物体放热，物体温度达到凝固点（
50℃），开始凝固，但温度不变，物体处在固液共存状态；
（6）FG 段，物体放热，温度降低，物体凝固完毕，物体为固态。
三、密度问题
同种物质质量和体积成正比
四、重力与质量的关系：
物体所受的重力跟它的质量成正比。
五、浮力与物体所处深度的关系
甲 乙
图甲表示物体所受拉力与所处深度的关系；图乙是描述浮力的大小与物体所处深度的关系。
六、电流与电压电阻的关系
当电阻一定时，导体中的电流跟导体两端的电压成正比。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
当电压一定时，导体的电流跟导体的电阻成反比。
七、灯泡的图像

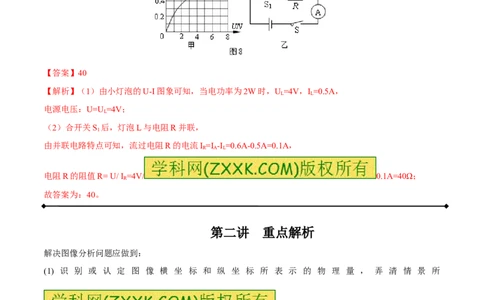

图甲所示为通过小灯泡L的电流随它两端电压变化的图像。将小灯泡L接入图8乙所示电源两端电压不变
的电路中。闭合开关S后，小灯泡L实际消耗电功率为2W；再闭合开关S 后，电流表的示数为0.6A。可知电
1
阻R的阻值为Ω。
【答案】40
【解析】（1）由小灯泡的U-I图象可知，当电功率为2W时，U =4V，I =0.5A，
L L
电源电压：U=U =4V；
L
（2）合开关S 后，灯泡L与电阻R并联，
1
由并联电路特点可知，流过电阻R的电流I =I -I =0.6A-0.5A=0.1A，
R A L
电阻R的阻值R= U/ I =4V/ 0.1A=40Ω；
R
故答案为：40。
第二讲 重点解析
解决图像分析问题应做到：
(1) 识 别 或 认 定 图 像 横 坐 标 和 纵 坐 标 所 表 示 的 物 理 量 ， 弄 清 情 景 所
描述的物理过程及其有关的因素和控制条件；
(2) 分析图像的变化趋势或规律，弄清图像所表达的物理意义；
(3)根据图像的变化情况确定两个物理量之间的关系，并给以正确描述或做出正确判断。
典例1 甲、乙和丙三辆 小车在水平面上同时
同地同方向做匀速直线运动，它们的s-t图像如图所示。经过相同的时间，下列选项正确的是（ ）
[来源:学&科&网]
A．甲车与乙车的距离等于乙车与丙车的距离
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
B．甲车与乙 车的距离等于乙车与起点的距离
C．甲车与丙车的距离等于乙车与丙车的距离
D．甲车与丙车的距离等于乙车与起点的距离
s/米 甲车
乙车
40
30
20 丙车
10
0 2 4 6 8 t/秒
答案：.B
解析：

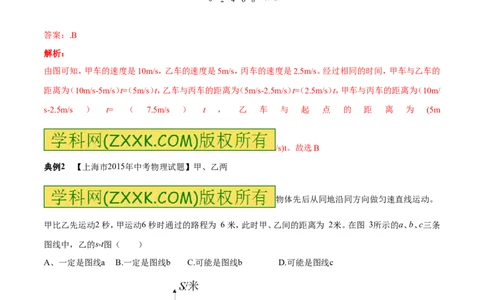

由图可知，甲车的速度是10m/s，乙车的速度是5m/s，丙车的速度是2.5m/s。经过相同的时间，甲车与乙车的
距离为（10m/s-5m/s）t=（5m/s）t，乙车与丙车的距离为（5m/s-2.5m/s）t=（2.5m/s）t，甲车与丙车的距离为（10m/
s-2.5m/s ） t= （ 7.5m/s ） t ， 乙 车 与 起 点 的 距 离 为 (5m
/s)t。故选B
[来源:Z,xx,k.Com]
典例2 【上海市2015年中考物理试题】甲、乙两
物体先后从同地沿同方向做匀速直线运动。
甲比乙先运动2 秒，甲运动6 秒时通过的路程为 6 米，此时甲、乙间的距离为 2米。在图 3所示的a、b、c三条
图线中，乙的s-t图（ ）
A、一定是图线a B.一定是图线b C.可能是图线b D.可能是图线c
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答 案】D
【解析】
试题分析：由于甲运动6 秒时通过的路程为 6 米，可判断出图线a为甲的运动图像；甲比乙先运动2 秒，所以
此时乙的运动时间为4s，在图上另外两条图线4s时的路程分别为6m、8m，根据此时甲、乙间的距离为 2米，可
知乙的s-t 图可能是图线c，故应选D。
【考点定位】路程-时间图像
典例3在“测定液体密度”的实验中，液体的体积（V）及液体和容器的总质量（m）可分别由量筒和天平测得．
某同学通过改变液体的体积得到几组数据，画出有关图线，在下图中能正确反映液体和容器的质量跟液体的
体积关系的是（ ）
答案：B
解析：
同种物质组成的物体，质量与体积成正比的。本题中研究的是液体的体积与液体和容器的总质量的关系，在
实验中，由于容器有自身有质量，当液体体积为零时，容器质量不为零。在坐标图上体现出当横坐标为零时，
纵坐标不为零。同种液体，体积越大，其质量也越大，所
以总质量是随着液体体积的增大而增大的，
故选B。
典 例 4 【 广 西 玉 林 市 、 防 城 港 市 2015 年 初 中 学 生 学 业 考 试 】
如图是某晶体熔化时温度随时间变化的图象，则该晶
体的熔点是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．10℃ B．40℃ C．50℃ D．60℃
【答案】C
【解析】
试题分析：晶体的特点是有固定的熔点，在熔化时吸热但温度保持不变。由图
像得该晶体的熔点是50℃。故选C。
【考点定位】晶体熔化的特点
典例5下图是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。下列
分析正确的是（ ）
A．甲的阻值是乙阻值的两倍 B．通过乙的电流是甲的电流的两倍
C．乙两端的电压是 甲两端电压的两倍
D．甲的电功率是乙的电功率的两倍
答案：C
解析：
由有图像可知当甲的电压为3.0V时，通过甲的电流为0.6A，所以甲的电阻为： ，由
有图像可知当乙甲的电压为3.0V时，通过甲的电流为0.3A，所以甲的电阻为： ，所以A错误；
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
甲、乙电阻串联，根据串联电路的规律可知，串联电路电流处处相等，所以B错误；
甲、乙串联，根据串联电路的分压规律可知 ，所以C正确；
根据 可得 ，所以D错误；
选择C。
第三讲 方法点睛
图像分析问题的解题方法
解答本类考题先要分析图像的 变化趋
势或规律，弄清图像所表达的物理意义（图像 拐点、起
点、终点的含义），再根据图像的变化情况确定两个物理量之间的关系，并给以正确描述或做出正确判断.
第一练 练实题——随堂小练
1. 甲、乙两物体同时同地同方向开始做匀速直线运动，甲的速度大于乙的速度，它们的s-t图像如图所示a、
b、c三条图线中的两条，运动5 s甲、乙间的距离大于2 m，则( )
A.甲的s-t图一定为图线a B.甲的s-t图可能为图线b
C.乙的s-t图一定为图线c D.乙的s-t图可能为图线a
2. 如图所示的是运动员在铅球比赛中 的场景。铅球离
手后，在空中飞行过程中动能E 随时间t变化的曲线最接近的是
K
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A B C D
3. 有两个电路元件 A 和 B，流过元件的电流与其两 端
电压的关系如图1（甲）所示，把它们串联在电路中，如图 1（乙）所示.闭合开关 S，这时电路中的电流为
0.2A，则电源电压和元件 B 的电功率分别是（ ）
[来源:.Com]
A．3V，0.4W B．3V，0.8W C．2V，0.4W D．2V，0.8W
图1
4. 两个相同的容器分别装满了质量相同的甲、乙两种液体，用同一热源分别加热，液体温度与加热时间关系
如图所示，下列说法正确的是：
[来源:.Com]
A．加热相同的时间，甲液体温度升高的比乙液体温度升高的多
B．如果升高相同的温度，两液体吸收的热量相同
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C．加热相同的时间，甲液体吸收的热量大于乙液体吸收的热量
D．甲液体的比热容大于乙液体的比热容
5.【 江苏省连云港市2015年中考物理试题解析】（10分）如图甲所示，电源电压恒定，R 为定值电阻。将滑动
0
变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的
关系图象如图乙所示。求：
（1）滑动变阻器R的最大阻值；
（2）R 的阻值及电源电压；
0
（3）当滑片滑到滑动变阻器的中点时，电阻R 消耗的功率。
0
R 0 R U/V
V a V b U/V
8.0
V b A 8.0
V A V
0 0.4 1.2 I/A
甲 S O 0.4 乙 1.2 I/A
a
乙
第二练 练原创——预测提升
1. 如图2所示的图象中，描述的是同一种运动形式的是（ ）
A．A与B B．A与C C．C与D D．B与C
2. 如图所示是甲、乙两 物体做功与所用时间的图像。由
图可知，下列说法正确的（ ）
A．P =P B．P ＜P
甲 乙 甲 乙
C．P ＞P D．条件不足，无法判断
甲 乙
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
W（J）
甲
乙
t(S)
3. 已知力F所做的功是15焦，则力F与物
体在力的方向上通过的距离s的图象大致是（ ）
4、如图甲所示是某兴趣小组在做‘伏安法测电阻”实验中分别作出R、R 的U—I图象。小枫利用R、R 两
1 2 1 2
个电阻设计了如图乙所示的实验电路，闭合开关，电流表示数为0.6A，则下列说法
错误的是
A ．电路中R 消耗的功率为3.6W
1
B．电路中R 的阻值为12Ω
2
C．此电路1min内R、R 消耗的电能之和为396J
1 2
D．若将R、R 串联接入6V的电源两端，则电路中电流为0.27A
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:学.科.网Z.X.X.K]
5. 【2015年广东省初中毕业生学业考试物理试题】如图1所示是电阻甲和乙的I-U图像，下列说法正确的是
（ ）
A.电阻乙为定值电阻
B.当电阻甲两端电压为2V时，R =0.4Ω
甲
C.如图2所示，当开关闭合，电路电流为0.2A时，电路总电阻是15Ω
D.如图3所示，当开关闭合，电源电压为2V时，电路总电流为0.4A
图1 图2 图3
