备战 2016 年中考物理二轮讲练测
第一部分 夯实双基
1. 【湖北省黄石市2015年中考物理试题】如图，一束光线
从三棱镜的AB边射入，从B
C边射出，请画出完整的光路图。
【答
案】如下图所示
【解析】
【考点定位】 光的折射
2. 【湖南省岳阳市2015年中考物理试题】根据已给出的入射光和出射光，在方框内画出合适的透镜。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】如图所示
【解析】
试题分析：由图示可以看，入射光束是平行的，折射光束是会聚的，所以根据透镜对光束的作用，可知方框中
应填上凸透镜。
【考点定位】光的折射

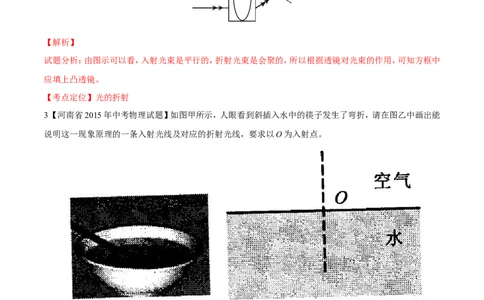

3 【河南省2015年中考物理试题】如图甲所示，人眼看到斜插入水中的筷子发生了弯折，请在图乙中画出能
说明这一现象原理的一条入射光线及对应的折射光线，要求以O为入射点。
甲
乙
【答案】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】
【考点定位】 光的折射光路图
4. 【湖南省怀化市2015年中考物理试卷】（2分）如图所示，表示小欣同学用激光分别
射向甲、乙两透镜后光的传播路径，由图可知
甲透镜应是 透镜，乙透镜应是 透镜．
（两空选填“凹”或“凸”）
【答案】凹 凸
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】透镜对光的作用

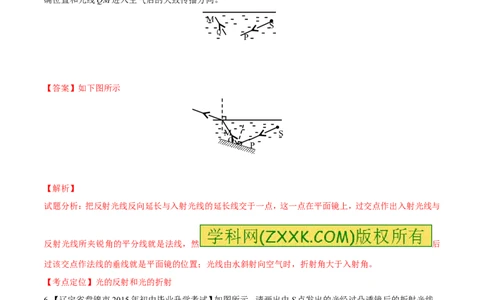

5. 【辽宁省营口市2015年初中毕业生毕业升学考试】如图所示，在水池里有一个点光源S，SP是它发出的一
条光线，在SP的传播方向上有一块平面镜，QM是SP经此平面镜反射后的反射光线。请你画出平面镜的准
确位置和光线QM进入空气后的大致传播方向。
M
S
Q
P
【答案】如下图所示
M S
Q
P
【解析】
试题分析：把反射光线反向延长与入射光线的延长线交于一点，这一点在平面镜上，过交点作出入射光线与
反射光线所夹锐角的平分线就是法线，然 后
过该交点作法线的垂线就是平面镜的位置；光线由水斜射向空气时，折射角大于入射角。
【考点定位】光的反射和光的折射
[来源:.Com]
6. 【辽宁省盘锦市2015年初中毕业升学考试】如图所示，请画出由S点发出的光经过凸透镜后的折射光线，
并确定发光点S的像点S′。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】如下图所示
【解析】
【考点定位】凸透镜成像
[来源:Z。xx。k.Com]
第二部分 能力提升
1．请在图的方框内画出合适的透镜．
答案：
解析： 平行于主光轴的光线经凸透镜折射后
折射光线通过焦点，应画入凸透镜。
2．【广东省茂名市2015年中考物理试卷】画出图中人眼通过平面镜M看到桌底下球的光路．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】见下图
【解析】
【考点定位】平面镜光路图
3．【福建省泉州市2015年中考物理试题】请根据图中的折射光线画出它所对应的入射光线。
【答案】如下图所示
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
试题分析：对于凸透镜来说，由焦点发出的光线经折射后，折射光线平行于主光轴射出，如上图所示；
【考点定位】光的折射
[来源:Z#xx#k.Com]
4【. 江苏省泰兴市实验初级中学2014届九年级6月联考（二模）】如图所示，一束光射向凸透镜经折射后射到
一个平面镜上．请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。
答案：.如图
解析：平行主光轴的光线经过凸透镜后经过
焦点，反射光线、入射光线、法线在同一平面内，反射角等于入射角。
5. 【广西贵港市2015年中考物理试题 】当光
从空气斜射入水中时，在水面发生反射和折射，如图所示
，请你画出光的反射线和光的大致折射方向。
【答案】
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
[来源:]
【考点定位】光的反射与光的折射作图
6. 【贵州省黔西南州2015年中考物理试卷】如图所示，已知两条反射光线，根据成像原理作出点光源S的位
置。
【答案】如下图所 示
[来源:Z|xx|k.Com]
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】平面镜成像
7. 【湖北省十堰市2015年初中毕业生学业考试】如图，Sˊ为发光点S在平面镜MN中的像。若S发出的一条
光线经平面镜反射后经过P点，请在图中标出发光点S的位置，并完成光路图(保
留作图痕迹)。
【答案】如下图所示
【解析】
试题分析：连接PSˊ与镜面的交点为入射点，根据平面镜成像的特点像与物关于镜面对称，找出发光点的位
置，连接发光点与交点，标上箭头，如上图所示。
【考点定位】光路图
