备战 2016 年中考物理二轮讲练测
第一讲 考点梳理
电路故障分析是近几年中考的热点，也是难点，它是综合考查学生电路知识、电流表、电压表特点以及电
路中的物理量的规律等知识的一种类型题，同时
考查学生解决实验中可能遇到的实际问题的
能力，综观近几年全国中考物理试题，是考试中必不可少的题型。考生见到此类问题感觉无从下手，出错率较
多。

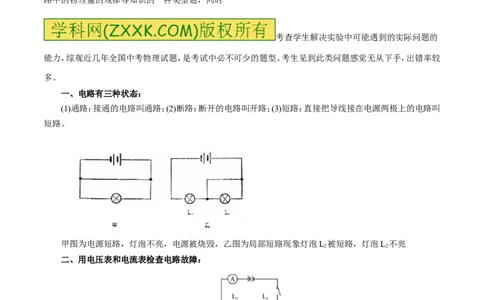

一、电路有三种状态：
(1)通路：接通的电路叫通路；(2)断路：断开的电路叫开路；(3)短路：直接把导线接在电源两极上的电路叫
短路。
甲图为电源短路，灯泡不亮，电源被烧毁，乙图为局部短路现象灯泡L 被短路，灯泡L 不亮
2 2
二、用电压表和电流表检查电路故障：
[来源:.Com]
如上图所示的电路中，若灯L 发生断路，则电路变为下图所示的电路，则灯L 和L 都不亮，电流表无示
1 1 2
数，电压表有示数（指示电源电压）；
若灯L 发生短路，将变成下图所示电路，则灯L1不亮，灯L2亮，电流表有示数，电压表无示数.
1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
若灯L 发生断路，则电路变为 下图所示
2
的电路，则灯L 和L 都不亮，电流表无示数，电压表无示数；
1 2
若灯L 发生短路，将变成下图所示电路，则灯L 变亮，灯L 不亮亮，电流表，电压表示数都变大。
2 1 2

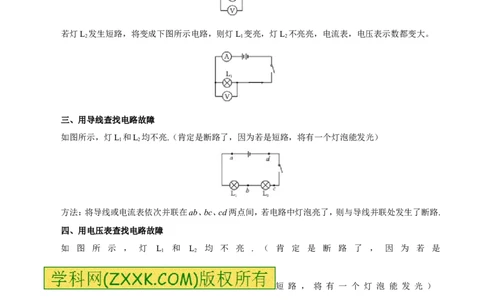

三、用导线查找电路故障
如图所示，灯L 和L 均不亮.（肯定是断路了，因为若是短路，将有一个灯泡能发光）
1 2 [来源:]
方法：将导线或电流表依次并联在ab、bc、cd两点间，若电路中灯泡亮了，则与导线并联处发生了断路.
四、用电压表查找电路故障
如 图 所 示 ， 灯 L 和 L 均 不 亮 . （ 肯 定 是 断 路 了 ， 因 为 若 是
1 2
短 路 ， 将 有 一 个 灯 泡 能 发 光 ）
[
来源:]
将电压表依次并联在ab、bc、cd两点间，若电压表有示数，则与电压表并联处发生了断路.
[来源:]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
第二讲 重点解析

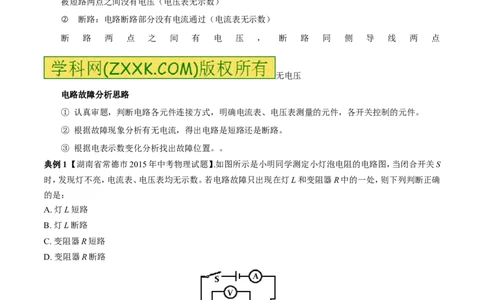

故障类型
① 短路：电路被短路部分有电流通过（电流表有示数）
被短路两点之间没有电压（电压表无示数）
② 断路：电路断路部分没有电流通过（电流表无示数）
断 路 两 点 之 间 有 电 压 ， 断 路 同 侧 导 线 两 点
无电压
电路故障分析思路
① 认真审题，判断电路各元件连接方式，明确电流表、电压表测量的元件，各开关控制的元件。
② 根据故障现象分析有无电流，得出电路是短路还是断路。
③ 根据电表示数变化分析找出故障位置。。
典例1 【 湖南省常德市2015年中考物理试题】.如图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S
时，发现灯不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确
的是：
A. 灯L短路
B. 灯L断路
C. 变阻器R短路 [来源:Z.xx.k.Com]
D. 变阻器R断路
【答案】D
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】故障电路

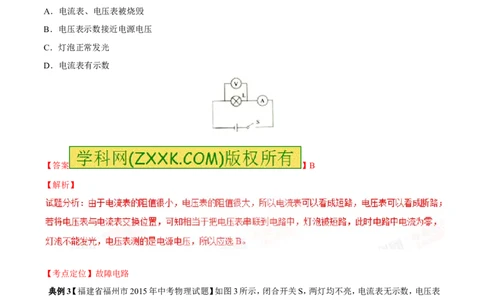

典例2【山东省滨州市2015中考物理试题】如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与
电流表交换位置，电路可能出现的情况是（ ）
A．电流表、电压表被烧毁
B．电压表示数接近电源电压
C．灯泡正常发光
D．电流表有示数
【答案 】B
【解析】
【考点定位】故障电路
典例3【福建省福州市2015年中考物理试题】如图3所示，闭合开关S，两灯均不亮，电流表无示数，电压表
有示数，则故障是
A．灯L1开路 B．灯L2开路
C．灯L1短路 D．灯L短路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】B
【解析】
试题分析：由图可知，两个灯泡串联，闭合开关后，电流表无示数，电压表有示数，说明电路中的电阻过大，与
电压表并联的灯L 开路。故选B
2
【考点定位】故障电路
第三讲 方法点睛
电路中出现的故障一般分为两种情况：一种是短路，另一种是断路.而不同的电路故障一般是通过灯泡和
电表的情况来体现的，具体判断方法如下：
（1）根据灯泡的情况判断电路故障的总结：
①灯泡发光（即用电器工作），表明电路为通路；
[来源:学§科§网]
②电流表无示数，可能是从电流表两接线柱到电源两极间某处断路，或电流表被短路（此种情况极少）.
（3）根据电压表的情况判断电路故障的总结：
①电压表有示数，可以肯定从电压表两接线柱到电源两极间的电路为通路，有可能是与
电压表并联的部分电路出现断路；
②电压表无示数，可能是从电压表两接线柱到电源两极间的电路某处断路，或与电压表相并联的部分电
路被短路。
第一练 练实题——随堂小练
1. 有关用电常识的书中，列出了白炽灯的常见故障与检修方法，其中一项故障现象如下（
）
故障现象 可能原因 检修方法
1、灯泡的灯丝断了 换新灯泡
灯泡不亮 2、灯头内的电线断了 换新线并接好
3、灯头、开关等处的接线松动，造成接触不良 检查加固
从电路来看，上述故障现象可能的原因可以概括成一个原因，这个原因是
A．电路出现了断路 B ．电路
出现了短路 C．并联变成了串联
D．串联变成了并联
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
1.A
2. 【湖北省宜昌市2015年初中毕业生学业考试】家庭电路中有时会出现这样的现象：原来各用电
器都在正常工作，当把手机充电器的插头插
入插座时，家里所有的用电器都停止了工作，其原因可能是
A 这个插座的火线和零线原来就相接触形成了短路
B 插头与这个插座接触不良形成了断路
C 插头插入这个插座时，导致火线和零线相接触形成了短路
D 同时工作的的用电器过多，导致干路电流过大，保险开关跳闸
【答案】C
【解析】
试题分析：家庭电路中产生电流过大的原因有两个：一是用电器总功率过大；二是
电路短路。由题可知，原来各用电器都在正常
工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，由于手机充电器电功率较小，所
以该故障是电路短路造成的。A、若这个插座的火线和零线原来就相接触形成了短路，各用电器不能工作，故
A错误。B、若插头与这个插座接触不良形成了断路 ，因为家庭电路是并联的，不会影响其它用电器工作，
故B错误。C符合题意为答案。D、由于手机充电器电功率较小，不会导致电路总功率过大，干路电流过大，D
错误。
【考点定位】短路
3.【 湖北省荆州市2015年中考物理试题】如图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，泽
华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L 亮，电流表有明显示数；将这根导线两端分
1
别接到b、c两点，发现两灯均不亮，电流表示数为零．则电路故障可能是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．灯L 断路 B．灯L 短路 C．电流表断路 D．
1 2
灯L 断路
2
【答案】D
【解析】
【考点定位】故障电路
4. 如图所示，开关S闭合时可能发生的现象是（ ）
A、L 的灯丝全烧断
1
B、L 的灯丝全烧断
2
C、L 和L 的灯丝都全烧坏
1 2
D、电池会烧坏
4.D
试题分析：开关S闭合时， 开关S及导线把电源的两极连接起来，灯L 和L 都不亮，电源短路，电池会烧坏。
1 2
短路是不允许的。
第二练 练原创——预测提升
1. 如图所示，当开关闭合时，发生的现象是 ⑴灯正常发光 ⑵灯不亮
⑶电源会被烧坏 ⑷灯会被烧坏
[来源:]
A．⑴ B．⑵ C．⑶和⑷ D．⑵和⑶
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
1.D
解析： 当开关闭合后，导线将电源的正负极连接起来，发生短路现象，电路中的电流会很大，会把电源烧坏。
电路中没有电源灯不会亮。
2. 【黑龙江省龙东地区2015年初中毕业学业统一考试】如图是新安装的照明电路，已知两个灯泡并联，灯泡
的灯头接线存在一处故障，小刚学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡，当只闭合
S、S 时，L 和 L 都呈暗红色；当只闭合S、S 时，L 正常发光，L 不发光，由此可以确定 （ ）
1 0 1 2 0 2
A.L 灯头断路 B.L 灯头短路 C.L 灯头短
1 2 1
路 D.L 灯头断路
2
【答案】B
【解析】
【考点定位】电路故障的判断
3.【 2014-2015学年•江苏省南京市高淳区九年级上学期期中质量调研检测】如图所示是小丽研究串联电路中
电流、电压特点的电路图，当开关闭合时，灯L 亮，灯L 不亮，电流表有示数，电压表无示数，则故
1 2
障原因可能是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．L 断路 B．L 短路 C．L 断路 D．L 短路
1 1 2 2
3.D
4 、 【 2014-2015 学 年 • 昆 明 三 中 八 年 级 上 学 期 期 中 考 试 】 小 宇 同
学用电流表测两只电灯串联后的电流（如图）
他发现开关S闭合后，两只电灯都发光，但电流表却纹丝不动，则可能的故障原因是（ ）
[来源:Z*xx*k.Com]
A．电流表的一个接线柱没接上
B．电流表的正负接线柱接反 了
C．电流表内部线圈断裂，使电流无法通过
D．电流表两接线柱的接线相碰，使电流表被短路
4.D
解析：由图可知两灯串联，开关S闭合后，两只电灯都发光，说明电路处于通路状态，电路中有电流流过，但
电流表却纹丝不动，说明电流表在连接时发生短路，故本题符合题意的正确选项是D。
