备战 2016 年中考物理二轮讲练测
【测试时间：45分钟 分值100分】
姓名： 班级： 成绩：
第一部分 基础检测（50分）
1～10小题每小题5分，共50分。
1. 某日，小明家火线上的熔丝熔断，估计是电路某处短路. 根据所学知识，他断开闸刀开关和所有用电器
的开关，将一只普通白炽灯L接到图所示位置进行相关检查. 当再闭合闸刀开关S和灯L1的开关S1时，如
果 ( )
A ．灯L正常发光，说明L1支路无故障
B．灯L正常发光，说明L1支路短路
C．灯L发光较暗，说明L1支路短路
D．灯L不发光，说明L1支路短路
【答案】B
思路分析: 当检验灯泡正常发光时，该灯泡两端的电压应为220V，则此时一定是灯泡的一端与火线相接，另
一端与零线相接．灯泡发光而亮度不够，则加在灯泡上必有电压，但此
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
电压应小于220V，则此时应该是检验灯泡与
另一电阻（如另一灯泡）串连接在火线与零线之间
2. 如下图，当S闭合后，两个灯泡均不发光，电流表指针几乎不动，但电压表却有明显的偏转，该电路的故障
可能是( )
A.电 流表断路
B.灯L 的灯丝断了
2
C.灯L 发生短路
2
D.从a点经L 到b的这段电路中有断路
1
【答案】D
[来源:]
【解析】
3.【 2014-2015学年•江苏省泰州市济川中学九年级12月月考】如图所示，当开关闭合时，灯L、L都不亮，电流
1 2
表无示数，但电压表示数较大.可能的故障是
A．L 断路 B．L 断路 C．L 短路 D．L 短路
1 2 2 1
3.B
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
解析：由图 可知
，灯L 与L 串联，当开关闭合时，灯L、L 都
1 2 1 2
不亮，电流表无示数，但电压表示数较大，说明电路出现了开路，与电压表并联的L 断路。故选B
2

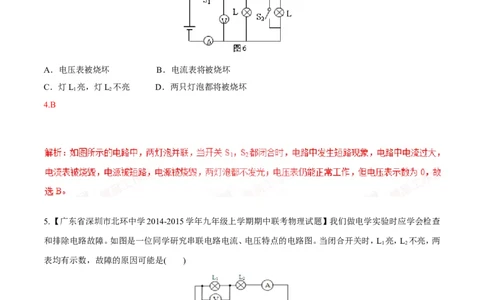

4.【 甘肃省白银市平川区第四中学2015届九年级上学期期末考试】如图所示的电路中，电源电压为3V，当开
关S，S 都闭合时，则（ ）
1 2
A．电压表被烧坏 B．电流表将被烧坏
C．灯L 亮，灯L 不亮 D．两只灯泡都将被烧坏
1 2
4.B
5. 【广东省深圳市北环中学2014-2015学年九年级上学期期中联考物理试题】我们做电学实验时应学会检查
和排除电路故障。如图是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时，L 亮，L 不亮，两
1 2
表均有示数，故障的原因可能是( )
A.灯L 短路 B.灯L 短路 C.灯L 断路 D.灯L 断路
1 2 1 2
5.B
解析：根据电路图知道，L 和 L 串联，且L 亮，L 不亮，说明两者没有断路，所以C、D不正确；又因为两表均
1 2 1 2
有示数，所以.灯L 不会短路，否则因短路不会分得电压，所以故障的原因.灯L 短路。
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
6.【 河北省2015届九年级上学期期末考试物理试题】如图所示的电路中，L、L 是两盏完全相同的灯泡。闭合
1 2
开关S后，L、L 均正常发光，过了一会儿突 然两灯同
1 2
时熄灭，检查时发现若用一根 导线先后连接开关S的
两端和滑动变阻器的两端，电路均无变化，两灯仍然不亮。若用电压表测L 两端a、b两点间的电压，电压表
2
的示数明显高于L 的额定电压 。据此可以判
2
断（ ）
A.L 的灯丝断了 B.L 的灯丝断了 C.开关S接触不良 D.滑动变阻器坏了
1 2
6.B
解析：由图可知，L、L 两盏等串联，闭合开关S后，L、L 均正常发光，过了一会儿突
1 2 1 2
然两灯同时熄灭，说明电路出现了断路。若用一根
导线先后连接开关S的两端和滑动变阻器的两端，电
路均无变化，两灯仍然不亮，说明开关S和滑动变阻器都正常。若用电压表测L 两端a、b两点间的电压，电压
2
表的示数明显高于L 的额定电压，说明.L 的灯丝断了，电压表串
2 2
联到电路中。故选B
7.【 河北省承德县六沟初级中学2015届九年级上学期第二次月考】在“测量小灯泡的电功率”的实验中，在
器材完好的情况下，某同学不小心将电流表与电压表调换了位置，闭合开关后将出现的情况是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.小灯泡正常发光 B.电压表被烧坏
C.电流表被烧坏 D.小灯泡不亮，电流表无示数
7.D
8.明香同学周六放假回家后，发现家里的一盏电灯不亮了。于是她闭合开关S，用试电笔
测试如图中的a、b、c、d四点时，只有d点不发光（如图），则电路的故障可能是
A.开关S接触不良 B.电灯的灯丝断了
C.电灯的灯丝被短路了 D.c、d之间的某处断路了
【答案】D
【解析】
试题分析：测电笔是用来辨别火线和零线的：用手接触笔尾的金属体，笔尖接触火线，测电笔的氖管将发光；
试电笔测试图中的a、b、c、d四点，只有d点不发光，a、b、c与火线是连通的，d与火线是断开的的，据此判
断．.c、d之间的某处断路了，故选D。
9.【 2014-2015学年•江苏省东台市许河镇中学九年级上学期期中考试】如图所示的电路，闭合开关，小灯泡发
光；断开开关，将小灯泡和电流表位置互换后，重新闭合开关，则（ ）
A．小灯泡不 能发光 B
．电压表和电流表示数都变为零
C．小灯仍能发光 D．电压表示数变大，电流表会被烧坏
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
9.C
解析：将小灯泡和电流表的位置互换后，小灯泡仍与滑动变阻器串联，电源电压不变，电路电阻不变，由欧姆
定律可知，电路中的电流也不变化，灯泡仍能发光，不过原来电压表测量小灯泡两端电压，位置互换后电压表
测量电流表两端电压，电流表在电路中相当于导线，即电压表被短路，电压表示数变小为零；答案选C
10. 在图所示的电路中，电源电压保持不变。闭合开关后，电路正常工作。当滑动变阻器的滑片向左移动时，有
一只电表的示数突然为零。发生这一现象的原因，下列判断正确的是：
A．可能R 断路 B．可能R 断路 C．可能R 短路 D．可能R 短路
1 2 1 2
【答案】A
【解析】
第二部分 中考面对面（ 50分）
1～10小题每小题5分，共50分。
1. 图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均
发光．造成这一现象的原因是（ ）
[来源:.Com]
A．插座发生短路了 B．进户的火线断了
C．进户的零线断了 D．某盏电灯的灯丝断了
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】C
【解析】
2. 在《电工手册》中，列出了白炽灯的常见故障与检修方法：
(1)灯泡的灯丝断了，换新的灯泡；
(2)灯头内的电线断了，换新线并接好灯泡；
(3)开关等处的接 线松动，检查加固；
(4)熔丝 断了，更换熔丝。
上述故障现象的可能原因可以概括为
A．电路中出现了短路 B．电路中出现了断路
C并联变成了串联 D．供电电压偏低
【答案】B
【解析】试题分析: (1)灯泡的灯丝断了，换新的灯泡；是电路中出现了断路；
(2)灯头内的电线断了，换新线并接好灯泡；是电路中出现了断路；
(3)开关等处的接线松动，检查加固；是电路中出现了断路；
(4)熔丝断了，更换熔丝。是电路中出现了断路。
A．电路中出现了短路 不合题意； B．电路中出现了断路 符合题意；
C并联变成了串联 不合题意； D．供电电压偏低 不合题意；
故选B。
3.（ 2015秋•海淀区月考）家庭电路中的保险丝突然熔断，在判断其故障时，下面几种可能的原因中可以排除
的是（ ）
A．电路的总电阻变大 B．电路的总功率变大
C．电路中的电流变大 D．电路短路
【答案】A
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】
试题分析：保险丝熔断的原因是电路中电流过大，电流过大的原因是短路或电路中总功率过大．
解：A、根据 I= 得，电压不变，当电阻变大时，电路中电流就会变小，不会熔断保险丝．符合
题意．
B、根据P=UI得，电路中用电器过多，可能总功率过大，电压不变，电流过大，会熔断保险丝．说法正确，不符
合题意．
C、当电路中电流变大时，就会烧毁保险丝，说法正确，不符合题意；
D、根据I= 得，电路短路时电阻很小，电压不变，电流很大，会熔断保险丝．说法正确，不符合题意．
故选A．
4. 某同学家的四盏电灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时氖管均发光，
则电路故障为（ ）
A．电灯均坏了 B．进户零线开路
[来源:]
C．室内线路有短路 D．进户火线开路
【答案】B
5．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都
变大，则该电路出现的故障可能是（ ）
A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】D
【解析】解：A、如果灯L发生了短路，电压表示数变为零．不符合题意；
B、如果灯L发生了断路，电流表示数变为零．不符合题意；
C、如果电阻R断路，电流表示数变为零．不符合题意；
D、如果电阻R短路，电压表测量电源电压，示数变大；电路总电阻减小，电路电流增大，电流表示数增大．符
合题意．
故选D．
6. 如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，两灯都不亮，电流表无示数，
电压表有示数．则故障原因可能是（ ）
A．灯泡L 发生断路
1
B．灯泡L 发生短路
1
C．电流表发生断路
D．电流表发生短路
【答案】AC
7. 某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果
的一部分：
故障现象 可能原因 检修方法
1．灯泡的灯丝断了 换新灯泡
灯泡不亮 2．灯头内的电线断了 换新线并接好
[来源:]
3．灯头、开关等处的接线松动，造成接触不良 检查加固
对于“灯泡不亮”的故障，从电路的状态来看，其可能原因可以概括成下列哪一类原因
( )
A．电路出现了短路 B．电路出现了断路
C．并联变成了串联 D．电源正负极接反
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】B
【解析】灯泡的灯丝断了，灯头内的电线断了，灯头、开关等处的接线松动，造成接触不良。都是电路出现了断
路。所以B是正确的。
8. 【湖北省武汉市2014年初中毕业生学业考试物理试题】如图所示的家庭电路中，闭合开关后灯泡不亮。用
试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发
光。发生这一现象的原因可能是
A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
8.B
9. 如图所示电路，当开关S闭合后，L、L 均能发光，电流表与电压表均有示数。过一会儿，两灯都不发光，电
1 2
流表与电压表的示数均变为零，电路中可能发生的故障是（ ）
A
L L
1 2
V
A．L 灯丝断了
1
B．L 被短路了
1
C．L 灯丝断了
2
D．L 被短路了
2
【答案】A
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【解析】
试题分析：如果L 灯丝断了，两灯将都不发光，和题目中所叙述的现象一致，所以A错；如果L 被短路了，L
1 1 1
将不会发光，所以B错；如果L 灯丝断了，此时电压表有示数，所以C错；如果L 被短路了，电流表会有示数
2 2
的，所以D错；应选A。
10. 【2014年中考·湖北省十堰市】（3分）如图是某同学家中的部分电路，开始时各部分工作正常，将电饭
煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，
电热壶仍不能 工作，把测电笔分别插入插座
的左、右孔，氖管均能发光．则可以判断出电路的故障是（ ）
A．电热壶所在电路的B、D两点间断路 B．插座的接地线
断路
[来源:]
C．电路的C、D两点间导线断路 D．电路的A、B两点间导线断路
10.C
．
