战 2016 年中考物理二轮讲练测
专题 09 电路故障及设计（测案）
【测试时间：45分钟 分值100分】
姓名： 班级： 成绩：
第一部分 基础检测（50分）
1～10小题每小题5分，共50分。

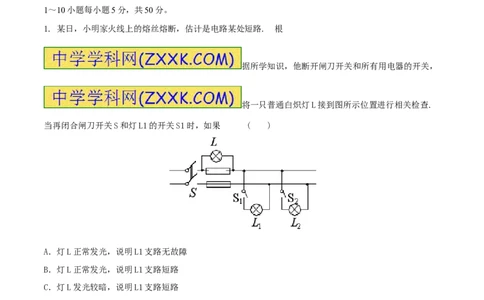

1. 某日，小明家火线上的熔丝熔断，估计是电路某处短路. 根
据所学知识，他断开闸刀开关和所有用电器的开关，
将一只普通白炽灯L接到图所示位置进行相关检查.
当再闭合闸刀开关S和灯L1的开关S1时，如果 ( )
A．灯L正常发光，说明L1支路无故障
B．灯L正常发光，说明L1支路短路
C．灯L发光较暗，说明L1支路短路
D．灯L不发光，说明L1支路短路
2. 如下图，当S闭合后，两个灯泡均不发光，电流表指针几乎不动，但电压表却有明显的偏转，该电路的故障
可能是( )
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.电流表断路
B.灯L 的灯丝断了
2
C.灯L 发生短路
2
D.从a点经L 到b的这段电路中有断路
1

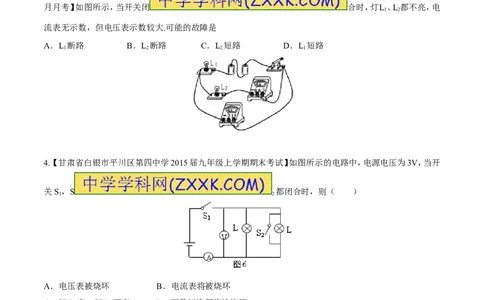

3. 【2014-2015学年•江苏省泰州市济川中学九年级12
月月考】如图所示，当开关闭 合时，灯L、L都不亮，电
1 2
流表无示数，但电压表示数较大.可能的故障是
A．L 断路 B．L 断路 C．L 短路 D．L 短路
1 2 2 1
4.【 甘肃省白银市平川区第四中学2015届九年级上学期期末考试】如图所示的电路中，电源电压为3V，当开
关S，S 都闭合时，则（ ）
1 2
A．电压表被烧坏 B．电流表将被烧坏
C．灯L 亮，灯L 不亮 D．两只灯泡都将被烧坏
1 2
5. 【广东省深圳市北环中学2014-2015学年九年级上学期期中联考物理试题】我们做电学实验时应学会检查
和排除电路故障。如图是一位同学研究串联电路电流、电压特点的电路图。当闭合开关时，L 亮，L 不亮，两
1 2
表均有示数，故障的原因可能是( )
[来源:学#科#网Z#X#X#K]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.灯L 短路 B.灯L 短路 C.灯L 断路 D.灯L 断路
1 2 1 2

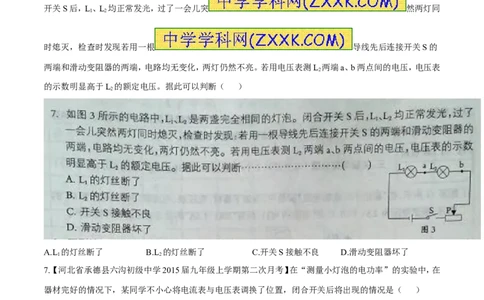

6.【 河北省2015届九年级上学期期末考试物理试题】如图所示的电路中，L、L 是两盏完全相同的灯泡。闭合
1 2
开关S后，L、L 均正常发光，过了一会儿突 然两灯同
1 2
时熄灭，检查时发现若用一根 导线先后连接开关S的
两端和滑动变阻器的两端，电路均无变化，两灯仍然不亮。若用电压表测L 两端a、b两点间的电压，电压表
2
的示数明显高于L 的额定电压。据此可以判断（ ）
2
A.L 的灯丝断了 B.L 的灯丝断了 C.开关S接触不良 D.滑动变阻器坏了
1 2
7.【 河北省承德县六沟初级中学2015届九年级上学期第二次月考】在“测量小灯泡的电功率”的实验中，在
器材完好的情况下，某同学不小心将电流表与电压表调换了位置，闭合开关后将出现的情况是（ ）
[来源:Z,xx,k.Com]
A.小灯泡正常发光 B.电压表被烧坏
C.电流表被烧坏 D.小灯泡不亮，电流表无示数
8.明香同学周六放假回家后，发现家里的一盏电灯不亮了。于是她闭合开关S，用试电笔
测试如图中的a、b、c、d四点时，只有d点不发光（如图），则电路的故障可能是
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A.开关S接触不良 B.电灯的灯丝断了
C.电灯的灯丝被短路了 D.c、 d
之间的某处断路了

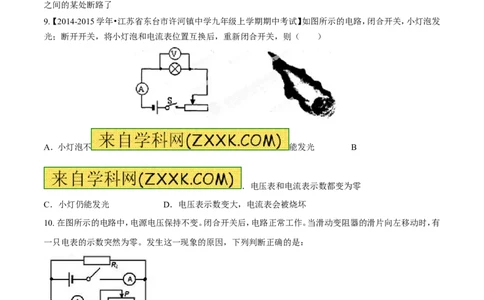

9.【 2014-2015学年•江苏省东台市许河镇中学九年级上学期期中考试】如图所示的电路，闭合开关，小灯泡发
光；断开开关，将小灯泡和电流表位置互换后，重新闭合开关，则（ ）
A．小灯泡不 能发光 B
．电压表和电流表示数都变为零
C．小灯仍能发光 D．电压表示数变大，电流表会被烧坏
10. 在图所示的电路中，电源电压保持不变。闭合开关后，电路正常工作。当滑动变阻器的滑片向左移动时，有
一只电表的示数突然为零。发生这一现象的原因，下列判断正确的是：
A．可能R 断路 B．可能R 断路 C．可能R 短路 D．可能R 短路
1 2 1 2
第二部分 中考面对面（50分）
1～10小题每小题5分，共50分。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
1. 图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插
进插座的两孔，氖管均发光．造成这一现象的原因是（
）
[来源:.Com]
A．插座发生短路了 B．进户的火线断了
C．进户的零线断了 D．某盏电灯的灯丝断了
2. 在《电工手册》中，列出了白炽灯的常见故障与检修方法：
(1)灯泡的灯丝断了，换新的灯泡；
(2)灯头内的电线断了，换新线并接好灯泡；
(3)开关等处的接线松动，检查加固；
(4)熔丝断了，更换熔丝。
上述故障现象的可能原因可以概括为
A．电路中出现了短路 B．电路中出现了断路
C并联变成了串联 D．供电电压偏低
3.（ 2015秋•海淀区月考）家庭电路中的保险丝突然熔断，在判断其故障时，下面几种可能的原因中可以排除
的是（ ）
A．电路的总电阻变大 B．电路的总功率变大
C．电路中的电流变大 D．电路短路
4. 某同学家的四盏电灯突然熄灭了，检查发现保险丝并未烧断，用测电笔测试室内各处电路时氖管均发光，
则电路故障为（ ）
A ． 电 灯 均 坏 了 B ． 进 户 零 线
开路
C．室内线路有短路 D．进户火线开路
5．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都
变大，则该电路出现的故障可能是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．灯L短路 B．灯L断路 C．电阻R断路 D．
电阻R短路
6. 如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，两灯都不亮，电流表无示数，
电压表有示数．则故障原因可能是（ ）
[来源:]
A．灯泡L 发生断路
1
B．灯泡L 发生短路
1
C．电流表发生断路
[来源:.Com]
D．电流表发生短路
7. 某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果
的一部分：
故障现象 可能原因 检修方法
1．灯泡的灯丝断了 换新灯泡
灯泡不亮 2．灯头内的电线断了 换新线并接好
3．灯头、开关等处的接线松动，造成接触不良 检查加固
对于“灯泡 不亮”的故障，从电路的状态来看，其可能
原因可以概括成下列哪一类原因 (
)
A．电路出现了短路 B．电路出现了断路
C．并联变成了串联 D．电源正负极接反
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
8. 【湖北省武汉市2014年初中毕业生学业考试物理试题】如图所示的家庭电路中，闭合开关后灯泡不亮。用
试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发
光。发生这一现象的原因可能是
A．灯泡短路 B．灯丝断了 C．开关接触不良 D．插座短路
9. 如图所示电路，当开关S闭合后，L、L 均能发光，电流表与电压表均有示数。过一会儿，两灯都不发光，电
1 2
流表与电压表的示数均变为零，电路中可能发生的故障是（ ）
A
L L
1 2
V
A．L 灯丝断了
1
B．L 被短路了
1
C．L 灯丝断了
2
D．L 被短路了
2
10. 【 2014 年 中 考 · 湖 北 省 十 堰 市 】 （ 3 分 ） 如 图 是 某 同 学 家
中的部分电路，开始时各部分工作正常，将电饭煲的插
头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶
仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障
是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电热壶所在电路的B、D两点间断路 B．插座的接地线断路
C．电路的C、D两点间导线断路 D．电路的A、B两点间导线断路
