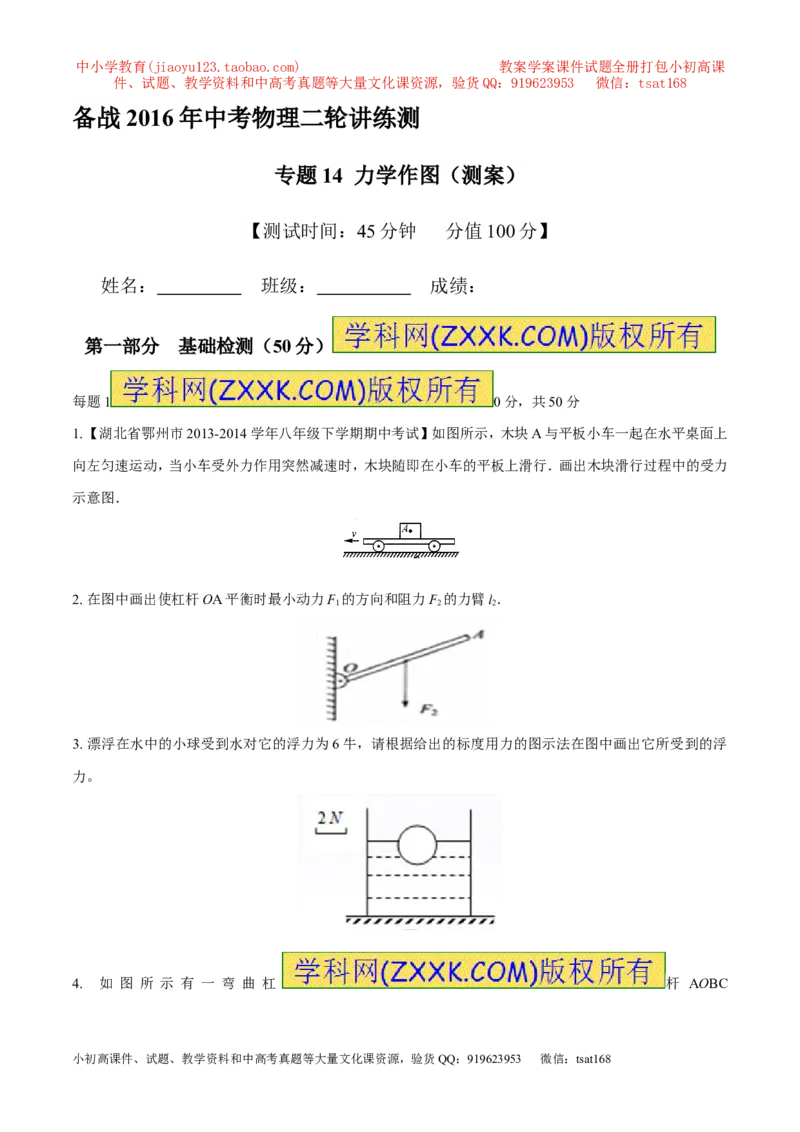

备战 2016 年中考物理二轮讲练测
专题 14 力学作图（测案）
【测试时间：45分钟 分值100分】
姓名： 班级： 成绩：

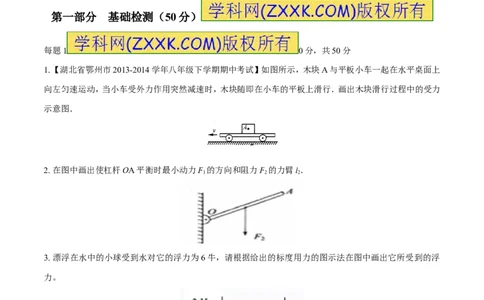

第一部分 基础检测（50分）
每题1 0分，共50分
1. 【湖北省鄂州市2013-2014学年八年级下学期期中考试】如图所示，木块A与平板小车一起在水平桌面上
向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．画出木块滑行过程中的受力
示意图．
2. 在图中画出使杠杆OA平衡时最小动力F 的方向和阻力F 的力臂l．
1 2 2 [来源:]
3. 漂浮在水中的小球受到水对它的浮力为6牛，请根据给出的标度用力的图示法在图中画出它所受到的浮
力。

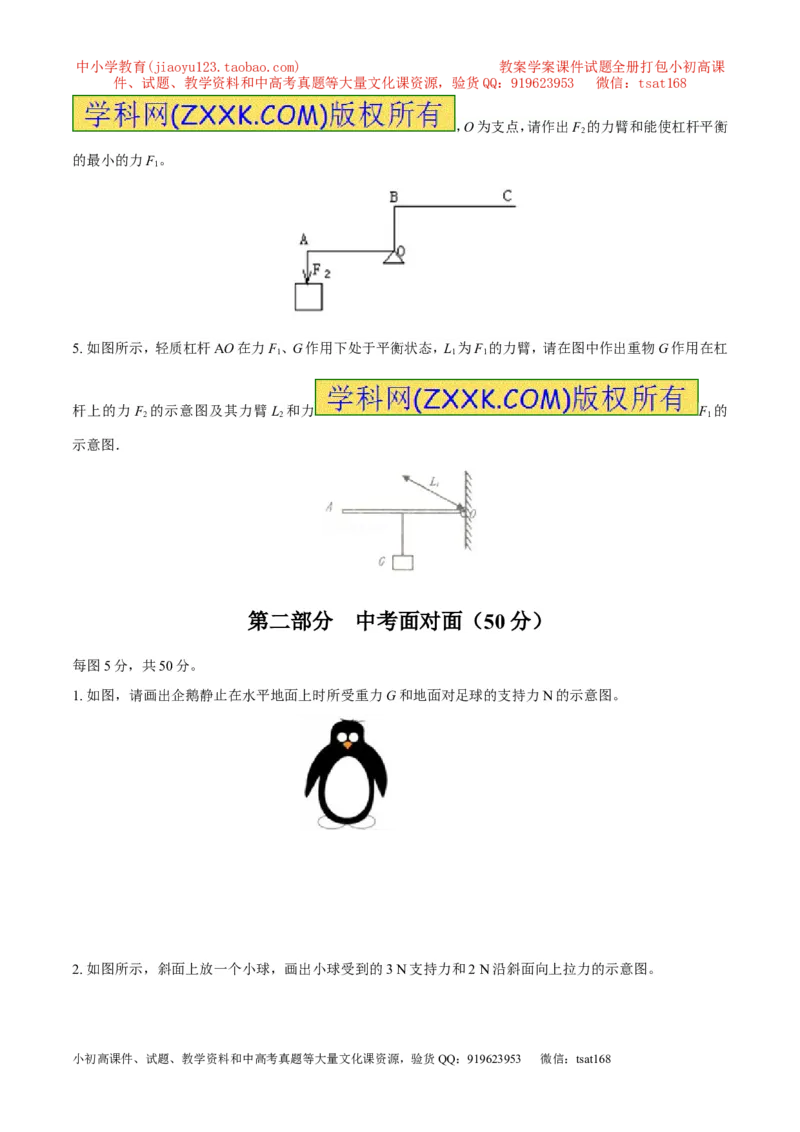

4. 如 图 所 示 有 一 弯 曲 杠 杆 AOBC
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
，O为支点，请作出F 的力臂和能使杠杆平衡
2
的最小的力F。
1
5. 如图所示，轻质杠杆AO在力F、G作用下处于平衡状态，L 为F 的力臂，请在图中作出重物G作用在杠
1 1 1
杆上的力F 的示意图及其力臂L 和力 F 的
2 2 1
示意图．
第二部分 中考面对面（50 分）
每图5分，共50分。
1. 如图，请画出企鹅静止在水平地面上时所受重力G和地面对足球的支持力N的示意图。
[来源:]

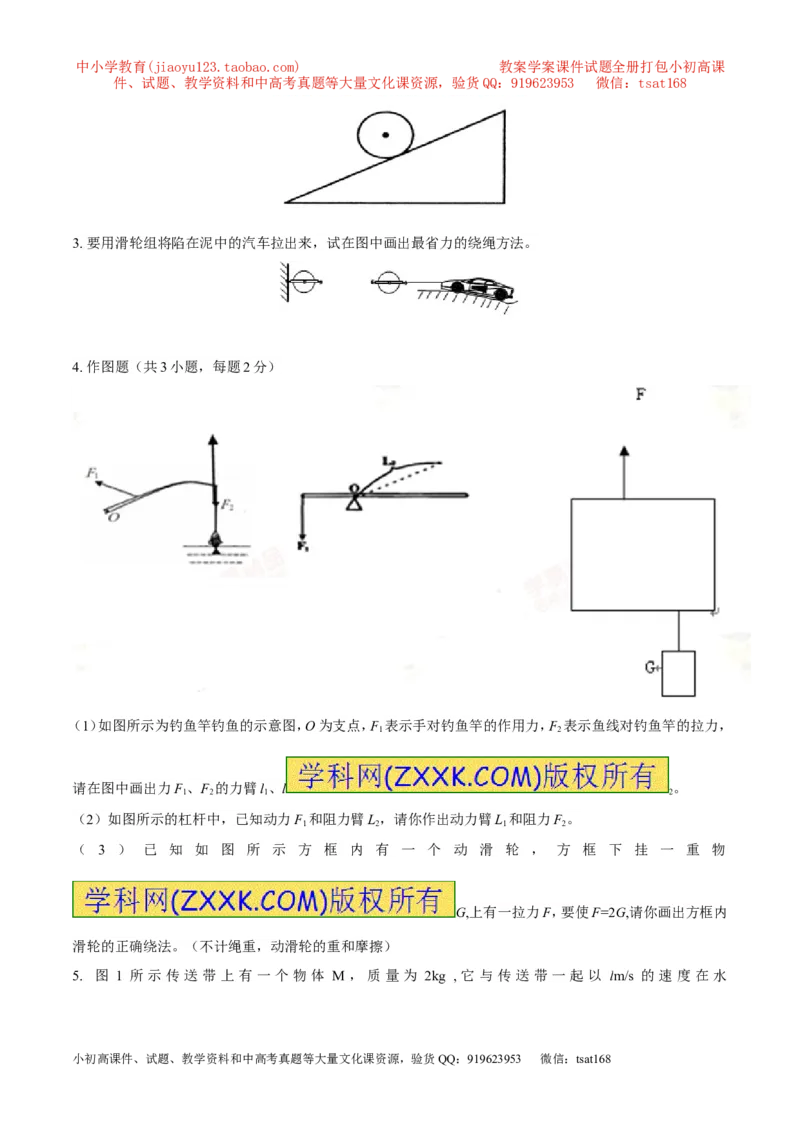

2. 如图所示，斜面上放一个小球，画出小球受到的3 N支持力和2 N沿斜面向上拉力的示意图。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3. 要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法。
4. 作图题（共3小题，每题2分）
（1）如图所示为钓鱼竿钓鱼的示意图，O为支点，F 表示手对钓鱼竿的作用力，F 表示鱼线对钓鱼竿的拉力，
1 2
请在图中画出力F、F 的力臂l、l 。
1 2 1 2
（2）如图所示的杠杆中，已知动力F 和阻力臂L，请你作出动力臂L 和阻力F。
1 2 1 2
（ 3 ） 已 知 如 图 所 示 方 框 内 有 一 个 动 滑 轮 ， 方 框 下 挂 一 重 物
G,上有一拉力F，要使F=2G,请你画出方框内
滑轮的正确绕法。（不计绳重，动滑轮的重和摩擦）
5. 图 1 所示 传送带上有一个物体 M，质量为 2kg , 它与传送带一起以 lm/s 的速度在水
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
平 方 向 向 右 匀 速 运 动 ， 不
计 空
气阻力．请在图1中画出M受力的示意图．

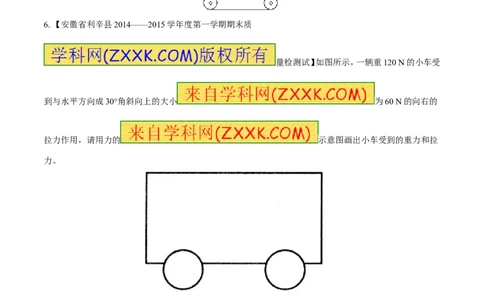

6. 【安徽省利辛县2014——2015学年度第一学期期末质
量检测试】如图所示，一辆重120 N的小车受
到与水平方向成30°角斜向上的大小 为60 N的向右的
拉力作用，请用力的 示意图画出小车受到的重力和拉
力。
7. 【安徽省利辛县2015届九年级上学期期末质
量检测物理试题】我们学过合力和分力的关
系是等效的！若一物体受三个力的作用保持静止，则任意两个力的合力与第三个力满足_______________；
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

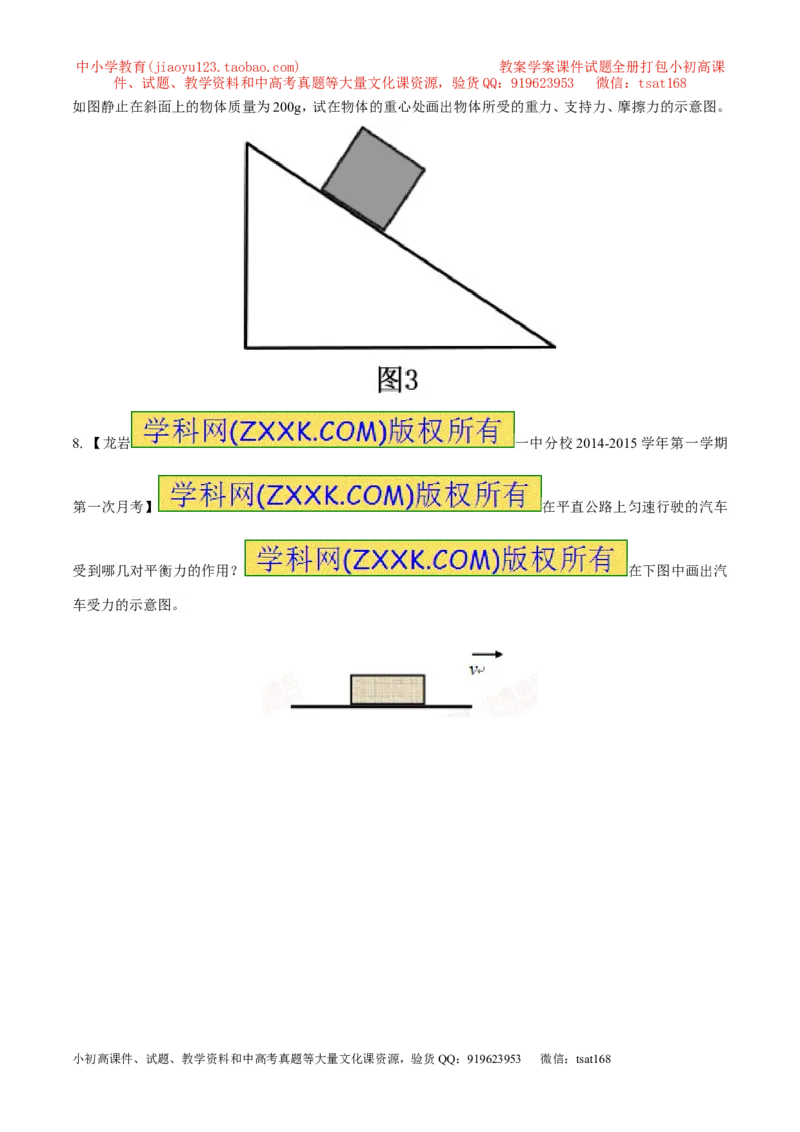

如图静止在斜面上的物体质量为200g，试在物体的重心处画出物体所受的重力、支持力、摩擦力的示意图。
8. 【龙岩 一中分校2014-2015学年第一学期
第一次月考】 在平直公路上匀速行驶的汽车
受到哪几对平衡力的作用？ 在下图中画出汽
车受力的示意图。
[来源:学*科*网][来源:学*科*网][来源:.Com]
