备战 2016 年中考物理二轮讲练测
专题 07 图像分析（练案）
第一部分 夯实双基
1.【 福建省厦门市2015年中考物理试题】图5是某物质的物态变化过程图象，以下从图象中获得的信息正确
的是
A．该物质 是非晶体
B．在ab段处于固液共存状态
C．在bc段处于沸腾状态
[来源:.Com]
D．c到d是熔化过程
2. 【 江 苏 省 泰 州 市 2015 年 初 中 毕 业 、 升 学 统 一 考 试 】 如 图 甲 是 灯 泡 L 和
电阻R的I-U关系图像，灯丝电阻受温度的
影响，温度越高电阻越大．将L和R以两种不同的方式接在同一电源上，如图乙和丙．若乙图中U︰U= m，
1 2
丙图中I︰I= n，则下列关系式中正确的是
1 2
[来源:.Com]
I/A
R
U U
L 1 2 I
L 1
L R
I
R 2
U/V
0 U U
甲 乙 丙
1 1
A．m=n B．m= C．m＜
n n
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
1
D． m＞
n

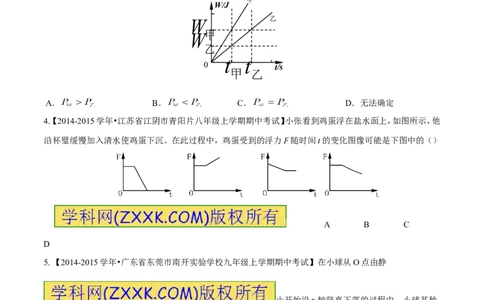

3. 【江苏省无锡市锡山区2014-2015学年九年级上学期期中考试】如图所示是甲、乙两个物体做功与所需时
间的关系图象，由 上图可知，甲物体的功率
与乙物体的功率 相比（ ）
甲
W/J
W 乙
W甲
乙
t t
0 t/s
甲 乙
A． B． C． D．无法确定
4.【 2014-2015学年•江苏省江阴市青阳片八年级上学期期中考试】小张看到鸡蛋浮在盐水面上，如图所示，他
沿杯璧缓慢加入清水使鸡蛋下沉。在此过程中，鸡蛋受到的浮力F随时间t的变化图像可能是下图中的（）
A B C
D
5. 【2014-2015学年•广东省东莞市南开实验学校九年级上学期期中考试】在小球从O点由静
止开始沿x轴竖直下落的过程中，小球某种
形式的能量E随下落高度x 变化的图象如图
1所示．若不计空气阻力，那么这种能量是（ ）
A、重力势能 B、动能 C、机械能 D、内能
[来源:]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

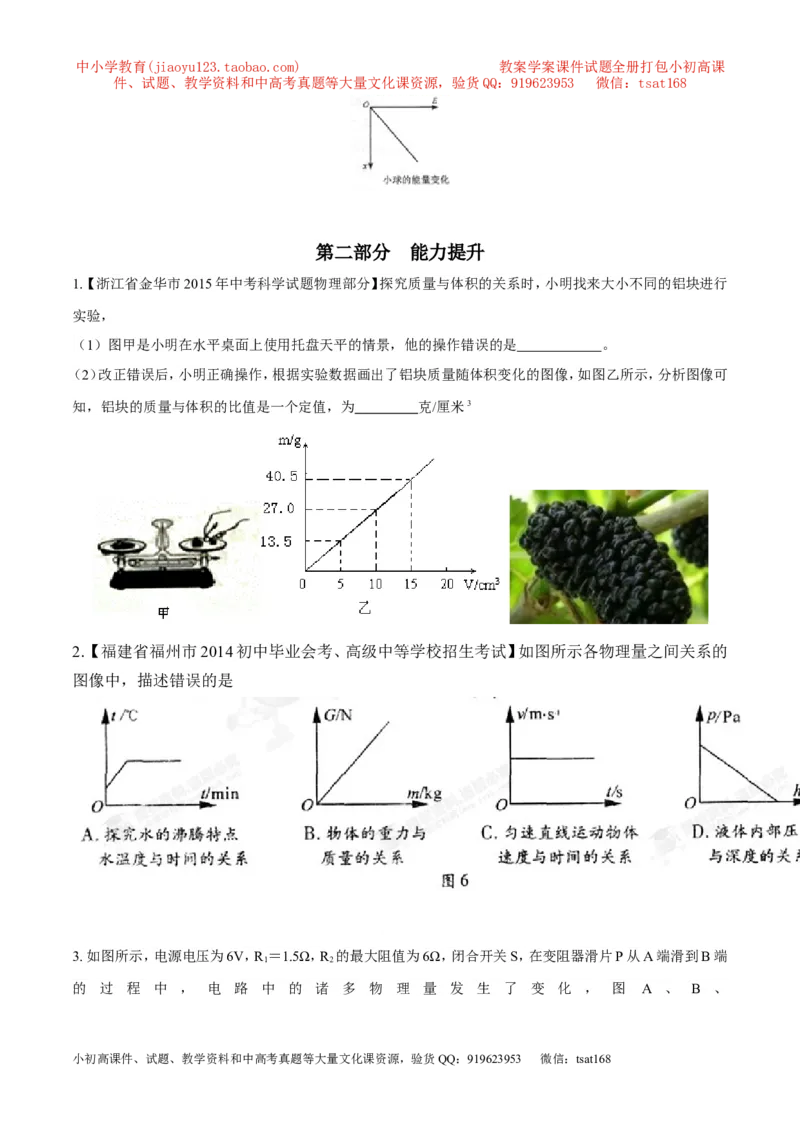

第二部分 能力提升

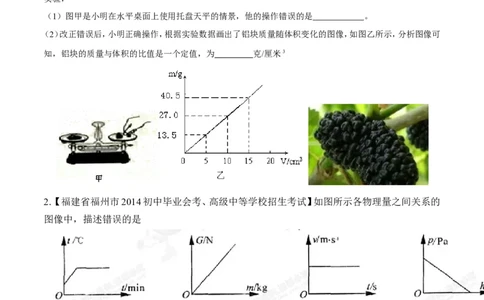

1.【 浙江省金华市2015年中考科学试题物理部分】探究质量与体积的关系时，小明找来大小不同的铝块进行
实验，
（1）图甲是小明在水平桌面上使用托盘天平的情景，他的操作错误的是 。
（2）改正错误后，小明正确操作，根据实验数据画出了铝块质量随体积变化的图像，如图乙所示，分析图像可
知，铝块的质量与体积的比值是一个定值，为 克/厘米3
[来源:]
2.【 福建省福州市2014初中毕业会考、高级中等学校招生考试】如图所示各物理量之间关系的
图像中，描述错误的是
[来源:学。科。网Z。X。X。K]
3. 如图所示，电源电压为6V，R ＝1.5Ω，R 的最大阻值为6Ω，闭合开关S，在变阻器滑片P从A端滑到B端
1 2
的 过 程 中 ， 电 路 中 的 诸 多 物 理 量 发 生 了 变 化 ， 图 A 、 B 、
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C、D所示的四组物理量关系的图像中，正
确的是

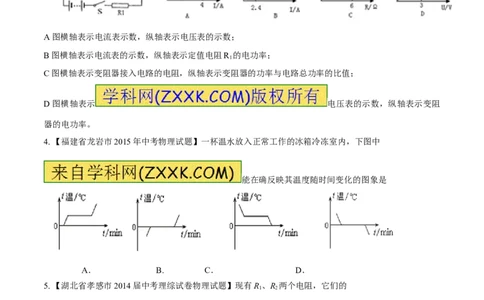

A图横轴表示电流表示数，纵轴表示电压表的示数；
B图横轴表示电流表的示数，纵轴表示定值电阻R 的电功率；
1
C图横轴表示变阻器接入电路的电阻，纵轴表示变阻器的功率与电路总功率的比值；
D图横轴表示 电压表的示数，纵轴表示变阻
器的电功率。
4. 【福建省龙岩市2015年中考物理试题】一杯温水放入正常工作的冰箱冷冻室内，下图中
能在确反映其温度随时间变化的图象是
A． B. C． D．
5. 【湖北省孝感市2014届中考理综试卷物理试题】现有R、R 两个电阻，它们的
1 2
U-I关系图象分别如图甲、图乙所示。将这两
个电阻串联后 接入
电压为6V的电源两端，下列说法
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
正确的是：
A.该电路中电阻R 的阻值是电阻R 阻值的2倍
1 2
B.通过电阻R 的电流是通过电阻R 电流的2倍
1 2
C．电阻R 两端的电压与 电阻R 两端的电压
1 2
相等
D.电阻R 与电阻R 的电功率相等
1 2
