备战 2016 年中考物理二轮讲练测
专题 11 电学作图（测案 ）
【测试时间：45分钟 分值100分】
姓名： 班级： 成绩：
第一部分 基础 检测（50分）
（每小题5分，共50分）
1【. 福建省龙岩市初级中学2014-2015学年八年级上学期第一次阶段测试】完成下面各图中光反射的光路图。
2. 【贵州省毕节市2015年中考理综物理试题】画出图中光线ab和Oc通过透镜前后的完整光路。
3. 【四川省攀枝花市2015年中考物理试题】小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花
能茁壮成长，小宇想让室外太阳光照射
到
盆中花上
的B处，如图。请你在图中把光路补充完整并过A点画
出放置的平面镜。
[来源:学§科§网]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
4.【 2015年贵州省黔南州中考物理】如图所示物体AB通过凸透镜所成正立、放大的像A′B′，请画出凸透镜的
位置，并确定该
透镜焦点F．
5.【 湖北省恩施州 2015年中考物理试卷】如图所示，将
一个发光小球放置于竖直的茶色玻璃板前，会看到玻璃板中也出现一个“小球”。请画出看到“小球“的位
置，作一条眼睛看到该“小球”的光路。
6.【 辽宁省锦州市2015年中考物 理试卷】如图所示，水
面上方有一发光点A ，水中另有一发光点A ．人在空气中看到A
1 2 2
在水中的位置就是A 在水中的像A的位置，请画出：
1
（1）A 发出的光经水面反射进入人眼的光路图；
1
（2）A 发出的光进入人眼的光路图．
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168

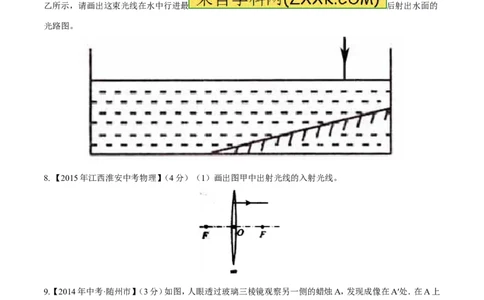

7. 【2015年内蒙古巴彦淖尔市中考物理】将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面如图
乙所示，请画出这束光线在水中行进最 后射出水面的
光路图。
8. 【2015年江西淮安中考物理】（4分）（1）画出图甲中出射光线的入射光线。
9.【 2014年中考·随州市】（3分）如图，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处．在A上
选择一点S画出光路图以表明成像于S′的原理（可以只车一条光线）．
[来源:Z,xx,k.Com]
10.【2014 年中考•衡阳市】（2分）如图所示，一束与水
平面成30°夹角的太阳光经平面镜反射后竖立射入井中，在图中画出反射光线和平面镜的位置．
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
第二部分 中考面对面（50 分）
（每小题5分，共50分）
1.【 2015年云南昭通市中考物理】（l）图1中OA′是入射光线AO的折射光线，请在图中画出入射光线BO的折
射光线OB′的大致位置．
【出
处 ：21教育名师】
2.作出下列图3中各图的入射 光线或折射光线并标出
折射角。
[来源:.Com]
3.【 四川省宜宾市2015年中考科学】如图所示，已知光线在水面反射的光线OB，O为入射点．请作出其入射
光线和进入水中的折射光线．
[来源:][来源:学+科+网]
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
4. 完成下列图7中各透镜的光路
5. 【2015年辽宁抚顺中考物理】如图所示，光线AO是通过凹透镜折射后射向水面的一条光线．
请画出光线AO通过凹透镜前的入射光线、在水面的
反射光线以及进入水中的折射光线的大致方向．
6. 【甘肃省兰州市2015年初中毕业生学业考试】（4分）如图所示，一块平面镜置于O处，恰能使光线AO被
平面镜反射后照亮墙壁上的B点，请用作图的方法确定平面镜的位置。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
7.【 广西玉林市、防城港市2015年初中学生学业考试】如图8所示，A′O′是AO在平面镜中的像，请画出平面
镜的位置。
8. 如图所示，一束光经凸透镜后射在平面镜上，请完成光路图．
9. 【2015年贵州省黔南州中考物理】如图所示物体AB通过凸透镜所成正立、放大的像A′B′，请画出凸透镜的
位置，并 确定该
透镜焦点F．
10.【2014-2015学年•江苏省南京市江宁区湖熟片八年级上学期期中质量调研检测】根据题目的要求作图：
（1） 做出图中物 体AB在平面镜中的像A’B’；
（2）根据图中的两条光线找到光源的位置．并画光路图标出人的影子的长
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
度．；
