备战 2016 年中考物理二轮讲练测
专题 18 操作性实验（讲案）
第一讲 考点梳理
操作型实验主要是指掌握基本测量工具的使用方法，复习着一部分， 可以从器材的结构、作用、读数方法、
测量范围、分度值、调零、使用规则等方面进行比较。对于天平、弹簧测力计、温度计等仪器除了上面所述外，
还要了解它们的工作原理，正确使用的步骤及注意点等。
一、刻度尺的使用
1.选，即根据被测物体选择（量程）和（分度值合适）的刻度尺 2.量，测量时要将刻度尺的（零刻度）对准被称
为物体的一端，且要（贴紧）被测物 3.读 ，即视线要与
刻 度 线 （ 垂 直 ） ， 读 到 最 小 刻 度 下 一 位 ， 进 行 估 读 4. 记 ， 即 测 量 结 果 等 于 （ 准
确值）加（估计值）加（单位）
二、量筒和量杯的使用
[来源:]
1、“看”：使用前,应看清量程及分度值（每一小格所表示的体积）；量筒（或量杯）的体积单位一般是mL
（ml）,即cm3.
2、“放”：测量时,将量筒（或量杯）放在水平桌面上.
3、“读”：读数时,视线应与筒内液体的凸面顶部（如水银等）或凹面底部（如水等）相平,否则造成读数不准
确（ 注意：俯视读数偏大,仰视读数偏小）.
三、天平的使用：
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
1.要放置在水平的地方,游码要指向红色0刻度线.
2.调节平衡螺母（天平两端的螺母）调节零点直至指针对准中央刻度线（. 游码必须归“0”平衡螺母向相反方
向 调,使用口诀：左高端,向左调.）
3.左托盘放称量物,右托盘放砝码.根据称量物的性状应放在玻璃器皿或洁净的纸上,事先应在同一天平上 称
得玻璃器皿或纸片的质量,然后称量待称物质.3.砝码不能用手拿要用镊子夹取.千万不能把砝码弄湿、弄脏
（这样会让砝码生锈,砝码质量变大,测量结果不准确）,游码也要用镊子拨动.
4.添加砝码从估计称量物的最大值加起,逐步减小.托盘天平只能称准到0.1克.加减砝码并移动标尺上的游
码,直至指针再次对准中央刻度线.
5.过冷过热的物体不可放在天平上称量.应先在干燥器内放置至室温后再称.
6.物体的质量 =砝码的总质量+游码在标尺上所对的刻度值
7.取用砝码必须用镊子,取下的砝码应放在砝码盒中,称量完毕,应把游码移回零点.
四、弹簧测力计的使用
1 观察在自然状态下指针是否指在0刻度线上
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2 检查测力器是否被卡住,拉一下弹簧挂钩看看是否灵活
3 将物体挂在弹簧测力计上,使测力计力的作用线与弹簧伸缩方向在同一直线（否则会导致测量不准确）,待
指针稳定后读数!
注意事项 不能用弹簧测力计测量测量超过它量程的力,否则会损坏弹簧测力计
读数时目光要直视指针,仰视或者俯视都会增大测量误差!

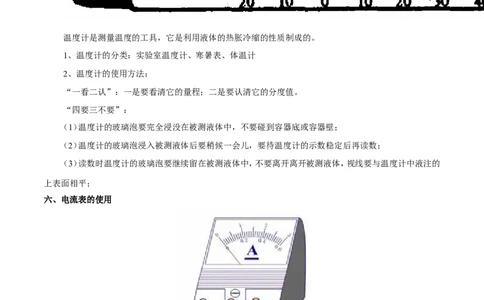

五、温度计
温度计是测量温度的工具，它是利用液体的热胀冷缩的性质制成的。
1、温度计的分类：实验室温度计、寒暑表、体温计
2、温度计的使用方法：
“一看二认”：一是要看清它的量程；二是要认清它的分度值。
“四要三不要”：
（1）温度计的玻璃泡要完全浸没在被测液体中，不要碰到容器底或容器壁；
（2）温度计的玻璃泡浸入被测液体后要稍候一会儿，要待温度计的示数稳定后再读数；
（3）读数时温度计的玻璃泡要继续留在被测液体中，不要离开离开被测液体，视线要与温度计中液注的
上表面相平；
六、电流表的使用
①电流表要与用电器串联在电路中（不能接在电池两端否则短路，就会烧坏电流表。）；
②电流要从"+"接线柱入，从"-"接线柱出（否则指针反转，容易把针打弯。）；
③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程。）；
④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线。若将电流表
连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。）.
七、电压表的使用
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
1.电压表与被测电路并联，要测哪部分电路的电压，电压表就和哪部分电路并联。
2.电压表接进电路时，应当使电流从其“+”接线柱流入，从“-”接线柱流出。
3.注意观察电压表的量程，被测电压不要超过电压表的量程。
第二讲 重点解析
在中考中，这部分试题主要是考察这些测量工具
在具体实验中的应用，如弹簧测力计在测量滑动摩擦力时的应用，电流表电压表在测量小灯泡电功率是
的应用。
典例【贵州省安顺市2015中考物理试题】在“研究影响滑动摩擦力的大小的因素”的实验中，某同学将左图
实验装置改进为如右图所示的装置：将弹簧测力计一端固定，另一端钩住木块，木块下面是一长木板，实验时
拉着长木板沿水平地面向右运动。
（1）写出装置改进以后的好处。（写出一条即可）
（2）水平向右拉动长木板，弹簧测 力计示数如图15所
示。根据 知识可知，木块所受的滑动摩擦力为 N。
（3）将木块沿竖直方向截去一半后，测得木块所受的滑动摩擦力变为原来一半。由此得出：滑动摩擦力的大小
随接触面积的减小而减小。你认为他得出这一结论正确吗？为什么？
【答案】（1）不需要木板做匀速直线运动，便于操作（2）二力平衡2.8（3）不正确；没有考虑压力也减半
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】探究影响滑动摩擦力大小的因素
典例2．【湖南省常德市2015年中考物理试题】（5分）小亮同学利用“替代法”测量一粒花生米的密度，实验
过程中如下图所示。在下列空格中填写适当内容：
（1）如图甲，选择一粒饱满的花生米放入装有适量水的透明烧杯中，发现花生米下沉至杯底，则花生米完全浸
没在水中下沉时所受的浮力 重力（选填“大于”、“等于”或“小于”）。
（2）如图乙，往烧杯中逐渐加盐并充分搅拌，直至观察到花生米处于 状态，随即停止
加盐。
（3）如图丙示，取出花生米，用调好的天平测出烧杯和盐水的总质量为 g；
（4）将烧杯中的盐水全部倒入量筒中，用天平测出空烧杯的质量为59g，如图丁示，用量筒测出盐水的体积为
mL。
（5）通过公式计算出盐水的密度即可知花生米的密度，本实验中花生米的密度为 g/cm3(结果小数点
后保留两位数字)。[来源:.Com]
【答案】（1）小于 （2）悬浮（3）111g （4）50ml （5）1.04g/cm3
【解析】
试题分析：（1）花生米下沉至杯底，根据物体的浮沉条件可知，花生米完全浸没在水中下沉时所受的浮力小于
重力；（2）往烧杯中逐渐加盐并充分搅拌，直至观察到花生米处于悬浮状态，随即停止
加盐；（3）如图丙示，可知烧杯和盐水的总质量为
110g；（4）将烧杯中的盐水全部倒入量筒中，用天平测出空烧杯的质量为59g，则可知盐水质质时为51g，盐水
的体积为50mL；（5）花生米的密度为ρ＝m/V＝51g/50 cm3＝1.04g/cm3。
【考点定位】测量盐水的密度
典例3小华测量小灯泡功率的实验，所用小灯泡的额定电压为2.5V。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（1）实验中所用电压表在未接入电路时表盘如图甲所示，在使用它测量前应进行的操作是＿＿＿＿＿。
（2）小华连接的电路如图乙所示，其中有一根导线连接错误，导致开关没有闭合时＿＿＿＿＿表就有读数。请
在这根导线上打“×”，并用笔画线代替导线，将其改正。
（3）实验中测出小灯泡在U=2.0V时的功率后，要测量其额定功率，应向＿＿＿＿（左/右）移动滑动变阻器的
滑片。当电压表示数达到额定电压时，电流表示数如图丙所示，其值为＿＿＿＿A，则小灯泡的额定功率为＿
＿＿＿＿W。
（4）同组的小红认为该电路还可以用来研究电流与电压之间的关系，你是否同意她的观点＿＿＿＿＿，理由
是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
答案：（1）校零 （2）电压（3）右 0.26 0.65（4）不同意 灯泡的电阻会随温度的改变而改变
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
（3）要测小灯泡的额定功率，就要使小灯泡两端的电压等于额定电压，当灯泡两端电压为2V时，小于额定电
压，要增大灯泡的电压，可以增大电路中的电流，减小滑动变阻器接入电路中的电阻，把滑片P向右移。电流
表的量程是 0.6A，所以，当电压表示数达到额定电压时，电流表示数 0.26A，小灯泡的额定功率为
P=UI=0.65W。
（4）不同意小红的观点，因为灯泡的电阻会随温度的改变而改变。
第三讲 方法点睛
初中物理基本仪器、仪表：钟表（或停表）、刻度尺、温度计、天平、量筒、弹簧测力计、电流表、电压表、变阻
器、电能表.使用时，应根据测量范围选合适量程和根据精确程度先最小分度值，会正确操作与读数，能判
断哪些是错误的操作.每种仪器测量前：都要认真观察所使用的仪器零刻度线的位置（调零）、最小分度值
和测量范围等
第一练 练实题——随堂小练
[来源:.Com]
1. 【福建省福州市2015年中考物理试题】（6分）小华在测量小物块密度的实验中：
（1）他将游码归零后，发现指针位置如图甲所示，此时应将右端的平衡螺母向____调，使天平横梁平衡。
（2）如图乙所示，用天平测得小物块的质量是 g；如图丙所示，用量筒测量小物块的体积是 cm3,则小物块
的密度是 g/cm3。
[来源:学|科|网Z|X|X|K]
（3）他学习了杠杆知识后，知道天平实质就是一个____杠杆（选填“等臂”或“不等臂”）。在探究杠杆平衡
条件的实验中，也必须使杠杆在水平位置平衡，这样便于测量____。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
2．【湖北省襄阳市2015中考物理试题】（2分）某同学为验证漂浮在水面上的木块受
到的浮力大小是否符合阿基米德原理，他
进行了如图所示的实验。
[来源:学,科,网Z,X,X,K]
（1）分析图中提供的信 息，可知图丁中木块所受浮力大
小为 N。
（ 2 ） 根 据 图 乙 和 图 戊 两 次 测 量 的 目 的 是 间 接 测 量
。
3. 【福建省福州市2015年中考物理试题】（5分）小华在探究水的沸腾特点实验中：
（1）如图甲所示，操作错误的是温度计的玻璃泡________。
（2）他纠正错误后继续实验 ，某时刻温度计的示数如图
乙所示，其中读数方法正确的是____（选填““A”、“B”或“C”），示数是
____ ℃。
（3）实验中，是通过____方式增加水的内能。要缩短加热时间，请写出一种可行的办法：____。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
4．【四川省资阳市2015年中考物理试题】小明听物
理老师讲过“干电池内部其实是有电阻的，
分析电路时可以把干电池看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成”，
如图甲所示。在老师指导下，小明设计了图乙所示的电路来测量一节干电池内部的电阻。
（1）按照图乙连接电路时，闭合开关前滑动变阻器的滑片P应位于_____端；
（2）根 据实验中电压表和电流表的读数绘出U—I图象
如图丙所示，当电流表示数如图丁所示时电压表示数U=_______V；
（3）根据实验数据求得这节干电池内部电阻r=_______Ω。
第二练 练原创——预测提升
1【湖南省邵阳市2015年中考物理试题】（6分）小明同学是学校“环境保护课外活动小组”成员。在一次对
周边水污染情况的调查中，他对污水的密度进行了测量。其探究步骤如下：
（1）用调节好的天平测出玻璃杯和污水的总质量为139g。
（2）将玻璃杯中的污水倒出一部分到量筒中，量筒中水面位置如图甲所示，则量筒中污水的体积为
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
______cm3。
（3）用天平测出剩下污水和玻璃杯的质量，砝码和游码示数如图乙所示，则剩下污水和玻璃杯的质量为
_______g。
（4）污水的密度为_______ kg/m3。
2. 如图所示是“探究滑动摩擦力的大小与哪些因素有
关”的实验．[来源:学.科.网Z.X.X.K]
（1）实验中为了测量滑动摩擦力的大小，应用弹簧测力计沿水平方向 拉动木块；
实验数据如下：
（2）分析 （选填序号）两次 实验数据可以得出滑
动摩擦力与接触面粗糙程度的关系；
（3）在第一次实验中如果用0.5N的力水平拉动木块，则木块受到的滑动摩擦
力为 N．
3. 在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约
为10Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片向左
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
移动时，连入电路的电阻变大；连线不得交叉。
（2）小明同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为 v，若他想测量小灯
泡的额定功率，应将图甲中滑动变阻器的滑片P向 （选填“A”或“B”）端移动，使电压表的示数
为2.5V。
（3）小明同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I－U关系图像，
根据图像信息，可计算出小灯泡的额定功率是 W，还可以得出：小灯泡的实际功率随实际电压的增大
而 （选填“增大”、“减小”或“不变”）。
（4）小红同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光，并很快熄灭，检查后发现连线正
确，请你找出她在 实验中两个操作不当之处是：
① ，② 。
4、【山东省德州市2015中考物理试题】如图甲所示是测量定值电阻R 阻值的实验电路，器材可以满足实验要
x
求。
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
(1)同学们按照电路图正确连接电路 后，闭合开关，改
变电阻R 两端的电压进行了三次测量，其中第二次实验中电流表的示数如图乙所示，请将表格中的实验数据
x
补充完整。
实验次数 1 2 3
电压U/V 1.0 1.6 1.8
[来源:.Com] [来源:]
电 0.3 2 0. 5
电阻R／Ω 3.13 3. 21
x
电阻的平均值R′／Ω
x
(2)同学们又设计了两种测量方案，方案中定值电阻的阻值为R。
0
①方案一：闭合开关S，如果电压表V 和V 的读数分别为U和U，则电阻R 的阻值表达式为
1 2 l 2 x
R =__________________。扬州大学附属中学东部分校姜雪峰编制
x
②方案二：电路中R≠R，将S接到a，读出电流表的示数I；再将S接到b，读出电流表的I；由IR= I R 可得
x 0 1 2 1 0 2 x
R=IR/I 。请判断结 果是否正确并简要说明理由：
x 1 0 2
____________________________[来源13
