备战 2016 年中考物理二轮讲练测
【测试时间：45分钟 分值100分】
姓名： 班级： 成绩：
第一部分 基础检测（50分）
[来源:]
1～10小题每小题5分，共50分。
1.【 上海市2015年中考物理试题】在图2 所示的电路中，电源电压保持不变。当电键S 从断开到闭合时，电路中
（ ）
A、电流表的示数变小，电压表的示数变小
B、电流表的示数变小，电压表的示数变大
C、电流表的示数不变， 电压表的示数变小
D、电流表的示数不变，电压表的示数变大
【答案】A
【解析】
【考点定位】动态电路
2. 【河北省2015年中考物理试题】如图所示，R 和R 为阻值不同
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
的定值电阻，滑片P置于变阻器中间，电源电压保持不
变，下列说法正确的是（ ）
A.只闭合S，滑片向左滑动，电压表的示数不变
1
B.只闭合S，滑片向右滑动，电压表与电流表A 示数的比值变小
2 1
C.只闭合S 和S，且滑片置于最右端时，两电流表的示数可能相等
2 3
D.先闭合S，S，电路中的总电流为I，再闭合S 并移动滑片后，电路中的总电流为I，I 和I 可能相等
1 2 1 3 2 1 2
【答案】ABD
【解析】
【考点定位】电路 欧姆定律
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
3.【 江苏省泰州市2015年初中毕业 、升学统一考试】如图所示的电路，电源电压不变．闭合开关，滑动变阻器
的滑片向右移动的过程中，电流表与电压表示数变化的情况分别是
[来源:Z。xx。k.Com]
R
A．变小 不变 B．变大 变小 C．变大 变大 D．变大 不变
[来源:Z.xx.k.Com]
【答案】D
【解析】
【考点定位】动态电路
4. 【四川省眉山市2015年中考物理试卷】某同学在课外活动中设
计了如图所示的电路，关于该电路的说法正确的是（
）
A．只闭合S ，R 的滑片从左向右移动时，电压表示数减小，电流表示数变大
1 2
B．只闭合S ，R 的滑片从左向右移动时，电压表示数增大，电流表示数减小
2 2
C．滑片在R 的最左端时，先闭合S ，再闭合S ，电压表示数不变，电流表示数减小
2 1 2
D．滑片在R 的最右端时，先闭合S ，再闭合S ，电压表示数减小，电流表示数变大
2 1 2
【答案】 D
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
试题分析：由图可知，只闭合S 时，R 和R 串联， 电压表测R 两端电压，当R 的滑片从左向右移动时，R 接
1 1 2 1 2 2
入电路的电阻变大，电流表示数变小，电压表示数减小，故A不正确，不符合题意；只闭合S 时，电路开路，R
2 2
的滑片从左向右移动时，电压表示数不变，电流表示数不变，都为零，故B不正确，不符合题意；滑片在R 的
2
最左端时，先闭合S ，只有R 工作，再闭合S 时，R 和R 并联，多了R 这条支路，电压表示数不变，电流表示
1 1 2 1 2 2
数变大，故C不正确，不符合题意；滑片在R 的最右端时，先闭合S ，R 和R 串联，再闭合S ，R 被短路，只
2 1 1 2 2 1
有R 工作，电压表示数减小，电流表示数变大，故D正确，符合题意。故本题选D。
2
【考点定位】电路和欧姆定律的应用

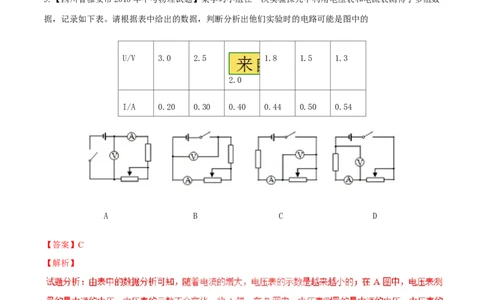

5. 【四川省雅安市2015年中考物理试题】某学习小组在一次实验探究中利用电压表和电流表测得了多组数
据，记录如下表。请根据表中给出的数据，判断分析出他们实验时的电路可能是图中的
U/V 3.0 2.5 1.8 1.5 1.3
2.0
I/A 0.20 0.30 0.40 0.44 0.50 0.54
A B C D
【答案】C
【解析】
【考点定位】仪表示数的判断
6.【 辽宁省盘锦市2015年初中毕业升学考试】如图所示的电路中，电源电压保持不变，R 为滑动变阻器，R 为
1 2
定值电阻。闭合开关S后，在滑片从最左端向右移动到中间位置的过程中，下列说法正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电流表A 的示数不变，电流表A 的示数变大
1 2
B．电压表V的示数不变，电流表A 的示数变大
1
C．电压表V的示数变小，电路的总功率变大
D．电压表V的示数与电流表A 的示数的比值变大
1
【答案】B
【解析】
【考点定位】仪表示数的判断
7.【 湖北省鄂州市2015年中考物理试题】在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤
后，设计了一种电子秤。原理如图所示，R 为定值电阻，R为滑动变阻器，闭合开
0
关S，当物体放在秤盘上时，滑片下移。现将秤盘上增
加重物后，下列说法正确的是（ ）
A．电流表读数变大，电压表读数变小
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
B．电流表读数变小，电压表 读数变小
C．电流表读数不变，电压表读数变大
D．电流表读数变小，电压表读数变大
【答案】C
【解析】
试题分析：由电路图可知，两个电阻是串联的，电压表测电阻R上段的电压，滑片移动时，对电路中的总电阻
没有影响，所以电流表示数不变；当重物增加时，滑片下移，电压表所测部分的电阻增大，由于电流不变，所
以电压表的示数将变大，故应选C。
【考点定位】 仪表示数的判断
8【四川省资阳市2015年中考物理试题】如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池
（电压不变）、一个气敏电阻R（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值
2
电阻R 及一个电压表组成。驾驶员呼出的酒精气体浓度越大，则（ ）
1
A．气敏电阻R 的阻值越大，电压表的示数越大
2
B．通过电阻R 的电流越小，电压表的示数越大
2
C．通过电阻R 的电流越大，电阻R 两端电压越小
1 2
D．气敏电阻R 的阻值越大，通过电阻R 的电流越大
2 1
【答案】C
【解析】
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【考点定位】动态电路
9.【 2015·河南省郑州市第四中学九年级上学期第二次学科竞赛】在如图8所示的电路中，电源电压保持不变，
当开关S由断开到闭合时，下列说法中正确的是（ ）
A.电流表的示数减小，电压表的示数不变
B.电流表的示数增大，电压表的示数增大
C.电流表的示数减小，电压表的示数减小
D.电流表的示数不变，电压表的示数不变
[来源:.Com]
9.D
解析：由图可知，两个电阻并联，电流表测通过R 的电流，电压表测电源电压。电源电压保持不变的情况下，
2
当开关S由断开到闭合时，电源电压不变，电压表的示数不变；由I=U/R可知，通过R 的电流也不变，电流表
2
的示数不变。故选D
10.【 2014-2015学年•山西农业大学附属中学九年级11月月考】如图所示，电源电压恒定不变，电键K闭合时，
下列说法正确的
A、电压表示数变小，电流表示数变小，灯变暗
B、电压表示数变大，电流表示数变大 ，灯变亮
C、电压表示数不变，电流表示数不变，灯的亮度不变
D、电压表示数不变，电流表示数变小，灯变暗
10. C
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
第二部分 中考面对面（50分）
1～10小题每小题5分，共50 分。
1.【 江苏省镇江市2015年中考物理试题】为响应国家严禁在公共场所吸烟的规定，某同学没计了一种烟雾报
警装置，其原理电路如图所示，R 为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大。当电流表示
0
数减小至某一值时，装置报警S闭合后，当有烟雾遮挡射向R的激光时（ ）
A．R 两端电压增大
0
B．电路消耗的总功率增大
C．电压表与电流表的示数之比增大
D．增大R 的阻值，可使装置在更高浓度烟雾下才报警
0
【答案】C
【解析】
【考点定位】 物理与生活
2. 【湖南省邵阳市2015年中考物理试题】小梅同学设计了如图所示的汽车有害尾气排放检测电路。其中，R
为气敏电阻，它的阻值随有害尾气浓度的增大而变小，电源电压恒定不变，R 为定值电阻。闭合开关，当有害
0
尾气浓度增大时（ ）
A．电压表示数变大，电流表示数变大 B．电压表示数变小，电流表示数变小
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大
【答案】D
【解析】
试题分析：R的阻值随有害尾气浓度的增大而变小，当有害尾气浓度增大时R的阻值变小，电压表测量R两
端的电压，在串联电路中阻小压小，阻小流大，电流表示数增大。正确D。
【考点定位】变化的电路
3.【辽宁省沈阳市2015年初中学生学业考试】（多）如
图所示电路，电源电压恒为3V．小灯泡L标
有“2.5V”字样，忽略温度对灯丝电阻的影响。闭合开关S，将滑动变阻器的滑片P由a端向b端移动的过程
中，小灯泡L始终发光，则下列说法正确的是（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电流表A的示数变大
B．小灯泡L变亮
C．电压表V 与电压表V 的示数之和保持不变
1 2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
D．电压表V 的示数与电流表A的示数的比值变大
2
【答案】ABC
【解析】
【考点定位】滑动变阻器的用法、串联电路特点、欧姆定律、电功率的公式的应用
4.【 辽宁省大连市2015年中考物理试题】（多）如图所示的电路中，电源电压保持不变。闭合开关s，将滑动变
阻器的滑片P从中点移动到b端。下列说法正确的是
A.电流表的示数变大
B.R 的功率变大
1
C.电压表示数变化量与电流表示数变化量的比值不变[来
D.R 电流变化量大于滑动变阻器电流变化量
1
【答案】C D
【解析】
：
试题分析 因为电源电压保持不变，当滑动变阻器的滑片P从中点移动到b端，滑动变阻器接入电路的电阻
增加，与其并列的电路部分的总电阻增加，所以干路的电流减小，电流表的示数变小，故A错误；且R 的电流
1
变化量等于滑动变阻器和R 的电流变化量之和，故D正确；根据P=
2
I2R知道当电流减小时，R 的功率减小，故B错
1
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
误；电压表测量R 两端的电压，过R 的电流等于电流
1 1
表的示数，故电压表示数变化量与电流表示数变化量的比值为电阻R 的阻值，且不变，故C正确。
1
【考点定位】 电路的分析和计算
5．【重庆市2015年中考物理试题（B卷）】下图是一个厨房天然气安全监控的部分电路原理图。电源电压不变，
为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨
房天然气浓度升高，则下列判断正确的是
A.电压表的示数变大
B.气敏电阻R的阻值变大
C.通过电阻的电流变小
D.气敏电阻R两端电压变大
【答案】A
【解析】
【考点定位】动态电路
6.【 2014年中考•抚州市】在如图所示的电路中，电源电压保特不变，闭合开关S．当滑动变阻器的滑片P向右
移动时
（ ）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
A．电流表 示数不变
B．电流表 示数变小
C．电压表 示数与电流表 示数的乘积不变
D．电压表 示数与电流表 示数的比值不变
6.D
解析：由图示电路图可知，两电阻并联，电压表测电源电压，电流表A测干路中的电流，电流表A 测通过定值
1
电阻支路电流；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的阻值变大，滑动变阻器两端电压
不变，由欧姆定律可知，通过滑动变阻器的电流变小；定值电阻两端电压不变，定值电阻阻值不变，由欧
姆定律可知，通过定值电阻的电流不变，电流表A 示
1
数不变；由并联电路电流特点：I=I+I 可知干路电流减小，电流表A
1 2
示数减小，故选项A、B错误电源电压不变，电压表V
示数不变，电流表A示数变小，电压表V与电流表A示数的乘积变小，故选C项错误；电压表V示数与电流
表A 示数比值等于定值电阻阻值，由于定值电阻阻值不变，则电压表V示数与电流表A
1 1
示数比值保持不变，故选项D正确。

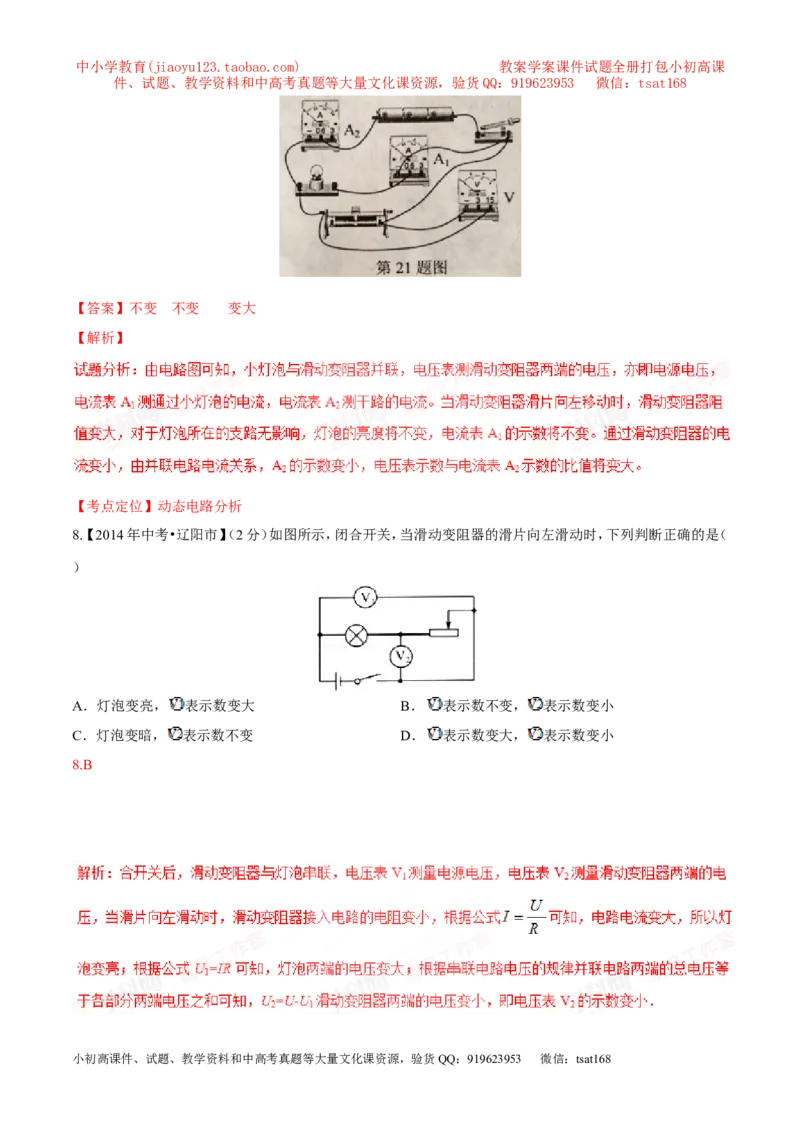

7. 【辽宁省葫芦岛市2015年初中毕业生学业考试】如图所示电路
，滑动变阻器的滑片位于中点，闭合开关，滑片向左移
动时，灯泡的亮度将 （选填“变亮”、“变暗”或“不变”），电流表A 的示数将 ，电压表示
1
数与电流表A 示数的比值将 （以上两空选填“变大”、“变小”或“不变”）。
2
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】不变 不变 变大
【解析】
【考点定位】动态电路分析
8.【 2014年中考•辽阳市】（2分）如图所示，闭合开关，当滑动变阻器的滑片向左滑动时，下列判断正确的是（
）
[来源:]
A．灯泡变亮， 表示数变大 B． 表示数不变， 表示数变小
C．灯泡变暗， 表示数不变 D． 表示数变大， 表示数变小
8.B
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
9.【 2014年中考•衡阳市】（2分）在如图所示的电路中，电源电压保持不变，开关S闭合后，变阻器的滑片R向
左移动时，三个电表的示数变化情况是（ ）
A． 示数变小， 示数变小， 示数变小 B． 示数变小， 示数变小， 示数变大
C． 示数变小． 示数不 变， 示数不变 D．
示数变大， 示数变大， 示数不变
9.C
解析：由电路图可知，灯泡与滑动变阻器并联，电流表 测量干路中的电流， 测量通过灯泡所在支路的
电流，电压表测电源电压 ，由于电源的电压不变，所以
移动滑片时，电压表V的示数不变；
在并联电路中各支路用电器工作状态互不影响，
移动滑片时，通过灯泡的电流大小不变，即电流表A 示数不变；当变阻器的滑片R向右移动时，滑动变阻器
2
接入电路中的电阻变大，由 可知滑动变阻器所在支路的电流变小， 由 可知干路中的电流变大，所
以 示数变大。故选C。
10【. 贵州省毕节市2015年中考理综物理试题】 如图所示，电源电压不变，R为定值电阻，当开关S闭合后，滑
动变阻器的滑片P向右移动的过程中，电压表示数 ① ，电流表示数 ② ，电压表的示数与电流表的示
数的比值 ③ 。（选填“ 变大”、“变小”“不
变”）
小初高课件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168中小学教育(jiaoyu123.taobao.com) 教案学案课件试题全册打包小初高课
件、试题、教学资料和中高考真题等大量文化课资源，验货QQ：919623953 微信：tsat168
【答案】①变小 ②变小 ③不变
【解析】
【考点定位】欧姆定律；串联电路中的电压与电流
