专题 16 动态电路分析（解析版）
重难点1 滑动变阻器引起的动态电路问题（串联电路型）
重难点2 滑动变阻器引起的动态电路问题（并联电路型）
重难点3 开关的闭合或断开引起变化的动态电路（串联电路型）
重难点4 开关的闭合或断开引起变化的动态电路（并联电路型）
重难点5 传感器电阻变化引起的动态电路
重难点6 实际应用类动态电路分析

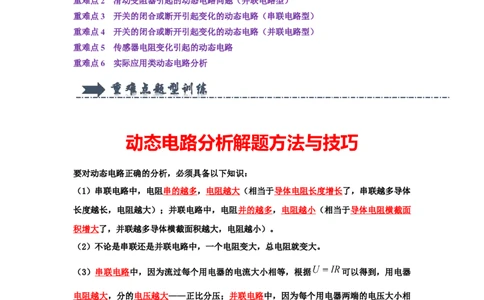

动态电路分析解题方法与技巧
要对动态电路正确的分析，必须具备以下知识：
（1）串联电路中，电阻串的越多，电阻越大（相当于导体电阻长度增长了，串联越多导体
长度越长，电阻越大）；并联电路中，电阻并的越多，电阻越小（相当于导体电阻横截面
积增大了，并联越多导体横截面积越大，电阻越小）。
（2）不论是串联还是并联电路中，一个电阻变大，总电阻就变大。
（3）串联电路中，因为流过每个用电器的电流大小相等，根据 可以得到，用电器
电阻越大，分的电压越大——正比分压；并联电路中，因为每个用电器两端的电压大小相
等，根据 可以得到，用电器电阻越大的分的电流越小——反比分流。
（4）电压表与谁构成一个“圈”（与谁并联）就测谁两端的电压，这个“圈”中可以有电
流表、闭合的开关，能有一个电源，能有一个或者多个用电器，但这个“圈”中不能既有
电源又有用电器。
（5）电压表测导线、电流表、短路的用电器两端的电压时，示数为零，因为 导线、电流表 、淘宝：学思创想
短路的用电器是不消耗电压的，或者消耗电压数值很小，可以忽略不计！
重难点1 滑动变阻器引起的动态电路问题（串联电路型）
【重难点分析】
1、滑片移动→电路总电阻变化 电路的电流变化 定值电阻两端
电压发生变化 定值电阻的实际功率发生变化；
2、滑片移动→电路总电阻变化 电路的电流变化 定值电阻两端
电压发生变化 滑动变阻器两端电压发生变化 滑动变阻器
的实际功率发生变化！
【重难点训练】

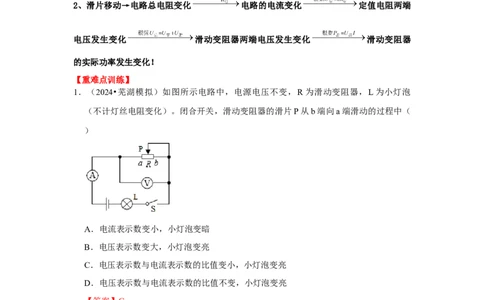

1．（2024•芜湖模拟）如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡
（不计灯丝电阻变化）。闭合开关，滑动变阻器的滑片P从b端向a端滑动的过程中（
）
A．电流表示数变小，小灯泡变暗
B．电压表示数变大，小灯泡变亮
C．电压表示数与电流表示数的比值变小，小灯泡变亮
D．电压表示数与电流表示数的比值不变，小灯泡变亮
【答案】C
【解答】解：由图知，灯泡与滑动变阻器串联，电流表测电路中电流，电压表测变阻器
两端电压，
滑动变阻器的滑片P从b端向a端滑动的过程中，变阻器连入电路的阻值变小，电路的
总电阻变小，串联电路总电阻等于各分电阻之和，所以电源电压不变，由 I＝ 知，电
路中电流变大，所以电流表示数变大；淘宝：学思创想
灯泡电阻不变，根据U＝IR知，灯泡两端电压变大；根据串联电路的电压关系可知，滑
动变阻器两端的电压变小，即电压表示数变小；
由P＝UI知，灯泡的实际功率变大，所以灯泡变亮；
由R＝ 可知，电压表与电流表比值等于滑动变阻器连入电路的阻值，所以两表比值变
小；
综上分析知，C正确。
故选：C。

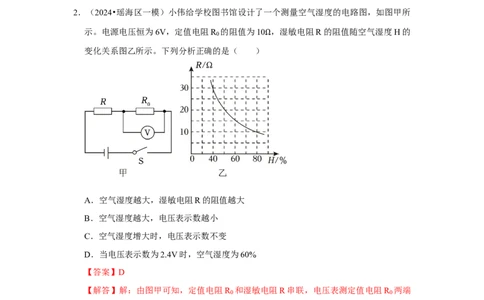

2．（2024•瑶海区一模）小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所
示。电源电压恒为6V，定值电阻R 的阻值为10 ，湿敏电阻R的阻值随空气湿度H的
0
变化关系图乙所示。下列分析正确的是（ ）Ω
A．空气湿度越大，湿敏电阻R的阻值越大
B．空气湿度越大，电压表示数越小
C．空气湿度增大时，电压表示数不变
D．当电压表示数为2.4V时，空气湿度为60%
【答案】D
【解答】解：由图甲可知，定值电阻R 和湿敏电阻R串联，电压表测定值电阻R 两端
0 0
的电压，
ABC、由图乙可知，空气湿度越大，湿敏电阻R的阻值越小，故A错误；
空气湿度越大，湿敏电阻R的阻值越小，根据串联分压的规律可知，湿敏电阻R两端的
电压越小，则定值电阻R 两端的电压越大，即电压表示数越大，故BC错误；
0
D、当电压表示数为2.4V时，电路中电流为I＝ ＝ ＝0.24A，
此时湿敏电阻的电压为：U湿 ＝U﹣U
0
＝6V﹣2.4V＝3.6V，淘宝：学思创想
串联电路中的电流相等，由欧姆定律可得湿敏电阻的阻值：
R湿 ＝ ＝ ＝15 ，
Ω
由图乙可知对应的空气湿度为60%，故D正确；
故选：D。

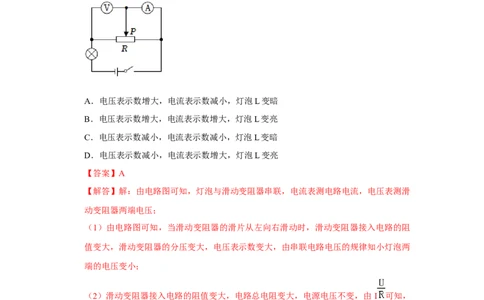

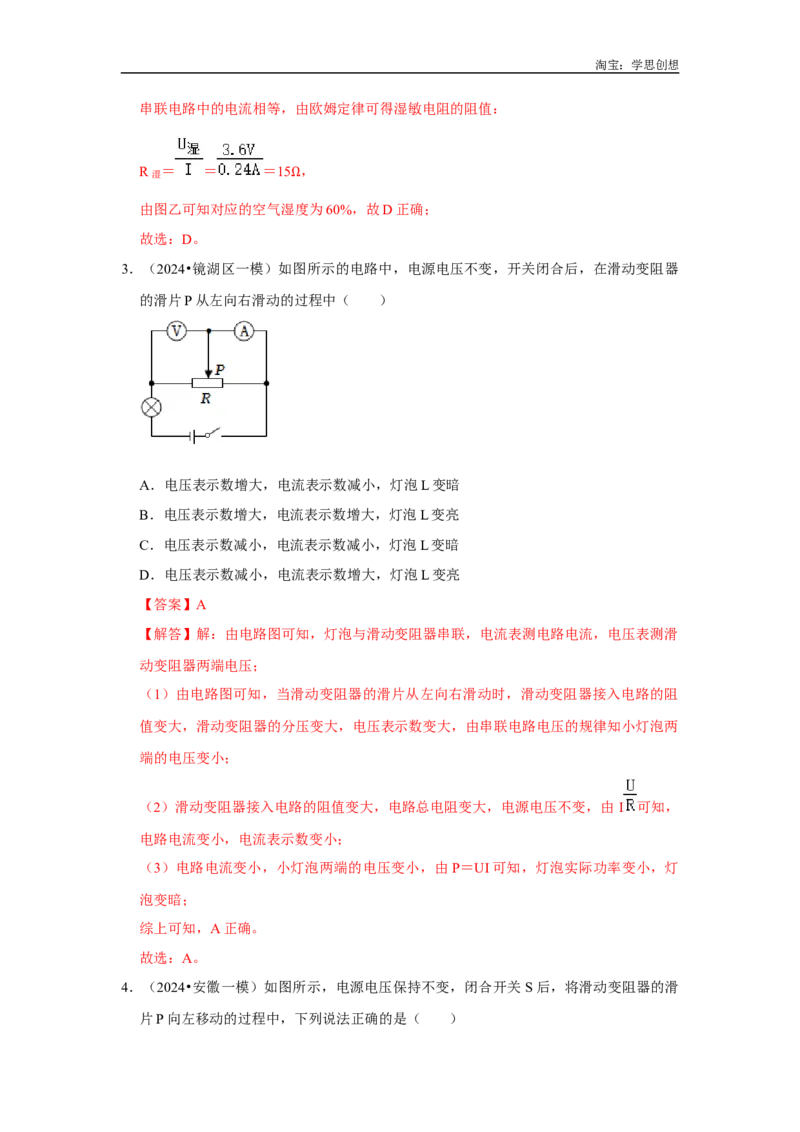

3．（2024•镜湖区一模）如图所示的电路中，电源电压不变，开关闭合后，在滑动变阻器
的滑片P从左向右滑动的过程中（ ）
A．电压表示数增大，电流表示数减小，灯泡L变暗
B．电压表示数增大，电流表示数增大，灯泡L变亮
C．电压表示数减小，电流表示数减小，灯泡L变暗
D．电压表示数减小，电流表示数增大，灯泡L变亮
【答案】A
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测滑
动变阻器两端电压；
（1）由电路图可知，当滑动变阻器的滑片从左向右滑动时，滑动变阻器接入电路的阻
值变大，滑动变阻器的分压变大，电压表示数变大，由串联电路电压的规律知小灯泡两
端的电压变小；
（2）滑动变阻器接入电路的阻值变大，电路总电阻变大，电源电压不变，由 I 可知，
电路电流变小，电流表示数变小；
（3）电路电流变小，小灯泡两端的电压变小，由P＝UI可知，灯泡实际功率变小，灯
泡变暗；
综上可知，A正确。
故选：A。
4．（2024•安徽一模）如图所示，电源电压保持不变，闭合开关 S后，将滑动变阻器的滑
片P向左移动的过程中，下列说法正确的是（ ）淘宝：学思创想
A．电流表示数变小，电压表V 示数变大
1
B．电压表V 示数变化量与电流表示数变化量之比变大
2
C．电流表示数变大，电压表V 示数变小
2
D．电压表V 示数变化量与电流表示数变化量之比变小
1
【答案】A
【解答】解：根据电路图可知，两电阻串联，电压表V 测量R 两端电压，电压表V 测
1 2 2
量电源电压，电流表测量电路电流；
A．滑片向左移动，变阻器接入电路电阻变大，此时电路总电阻变大，由欧姆定律得，
电路电流变小，即电流表示数变小；
根据串联电路的分压规律可知，滑动变阻器两端分担的电压变大，所以电压表V 示数
1
变大，故A正确；
B．电源电压不变，电压表V 示数变化量为0，则电压表V 示数变化量与电流表示数变
2 2
化量之比为0，故B错误；
C．电流表示数变小，电压表V 示数不变，故C错误；
2
D．由于串联电路的总电压等于各部分电路两端的电压之和，所以电压表 V 示数变化量
1
等于定值电阻两端的电压变化量，则电压表V 示数变化量与电流表示数变化量之比等
1
于定值电阻R 的阻值，所以该比值不变，故D错误。
1
故选：A。
5．（2024•庐阳区校级一模）如图所示的电路中，电源电压不变，R 和R 为定值电阻，闭
1 2
合开关S，电路正常工作，当滑片P向右移动的过程中，下列说法正确的是（ ）淘宝：学思创想
A．电压表V 的示数变小
1
B．电压表V 的示数变大
2
C．R 的电压变大、R 的电压变小
1 2
D．电压表V 和电流表示数的比值变小
1
【答案】B
【解答】解：由电路图知三个电阻串联，电压表V 测量滑动变阻器和R 两端的总电压，
1 2
电压表V 测量滑动变阻器和R 两端的总电压，电流表测量电路中的电流；
2 1
闭合开关S，电路正常工作，当滑片P向右移动的过程中，滑动变阻器接入电路的电阻
变大，电路的总电阻变大，由I＝ 知电路中的电流变小，电流表的示数变小，由U＝
IR知定值电阻R 、R 两端的电压都变小，故C错误；
1 2
由串联电路电压的规律知定值电阻R 和滑动变阻器两端的总电压变大，定值电阻R 和
1 2
滑动变阻器两端的总电压也变大，即电压表V 和V 的示数都变大，故A错误，B正确；
1 2
由于电压表V 的示数变大，电流表A的示数变小，所以电压表V 和电流表示数的比值
1 1
变大，故D错误。
故选：B。

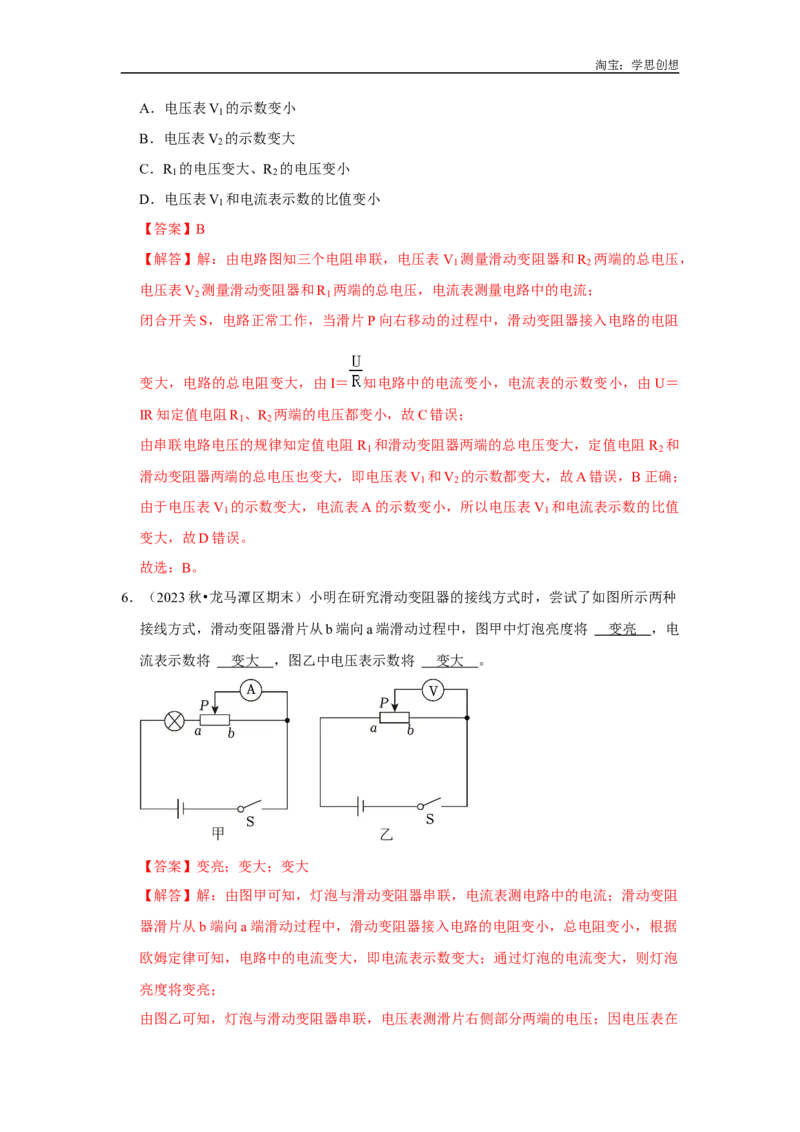

6．（2023秋•龙马潭区期末）小明在研究滑动变阻器的接线方式时，尝试了如图所示两种
接线方式，滑动变阻器滑片从b端向a端滑动过程中，图甲中灯泡亮度将 变亮 ，电
流表示数将 变大 ，图乙中电压表示数将 变大 。
【答案】变亮；变大；变大
【解答】解：由图甲可知，灯泡与滑动变阻器串联，电流表测电路中的电流；滑动变阻
器滑片从b端向a端滑动过程中，滑动变阻器接入电路的电阻变小，总电阻变小，根据
欧姆定律可知，电路中的电流变大，即电流表示数变大；通过灯泡的电流变大，则灯泡
亮度将变亮；
由图乙可知，灯泡与滑动变阻器串联，电压表测滑片右侧部分两端的电压；因电压表在淘宝：学思创想
电路中相当于断路，则滑动变阻器滑片从 b端向a端滑动过程中，滑动变阻器接入电路
的电阻不变（始终以最大电阻接入电路），总电阻不变，根据欧姆定律可知，电路中的
电流不变，但与电压表并联部分的电阻变大，根据U＝IR可知电压表示数变大。
故答案为：变亮；变大；变大。

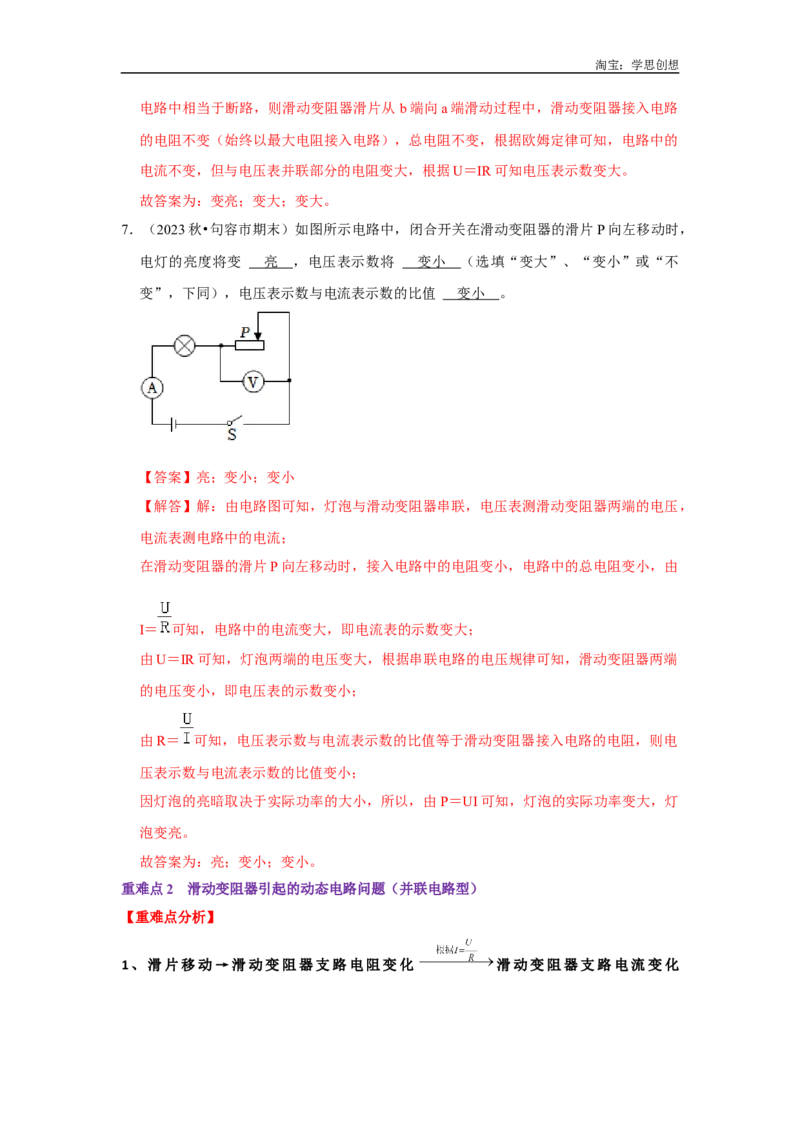

7．（2023秋•句容市期末）如图所示电路中，闭合开关在滑动变阻器的滑片P向左移动时，
电灯的亮度将变 亮 ，电压表示数将 变小 （选填“变大”、“变小”或“不
变”，下同），电压表示数与电流表示数的比值 变小 。
【答案】亮；变小；变小
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，
电流表测电路中的电流；
在滑动变阻器的滑片P向左移动时，接入电路中的电阻变小，电路中的总电阻变小，由
I＝ 可知，电路中的电流变大，即电流表的示数变大；
由U＝IR可知，灯泡两端的电压变大，根据串联电路的电压规律可知，滑动变阻器两端
的电压变小，即电压表的示数变小；
由R＝ 可知，电压表示数与电流表示数的比值等于滑动变阻器接入电路的电阻，则电
压表示数与电流表示数的比值变小；
因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变大，灯
泡变亮。
故答案为：亮；变小；变小。
重难点2 滑动变阻器引起的动态电路问题（并联电路型）
【重难点分析】
1、滑片移动→滑动变阻器支路电阻变化 滑动变阻器支路电流变化淘宝：学思创想
滑动变阻器支路的实际功率发生变化；
2、滑片移动→滑动变阻器支路电阻变化→电路总电阻变化 电路的总电流变化
电路中总用电器的实际功率发生变化；
3、滑片移动→滑动变阻器支路电阻变化 滑动变阻器支路电流变化
电路的总电流变化 电路中总用电器的实际功率发生变化！
【重难点训练】
8．（2024•芜湖模拟）如图所示，闭合开关 S，当滑动变阻器的滑片P向右滑动时，下列
判断正确的是（ ）
A．电压表示数变大 B．电流表示数不变
C．电流表示数变大 D．电压表示数不变
【答案】D
【解答】解：由电路图可知，R 与R 并联，电压表测电源的电压，电流表测干路中的
1 2
电流。
由于电源的电压不变，所以滑片移动时，电压表的示数不变；
并联电路中各支路独立工作、互不影响，滑片移动时，通过 R 的电流不变；滑动变阻
1
器的滑片P向右移动时，接入电路中的电阻变大，根据欧姆定律可知，该支路的电流变
小；并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表的示数变
小，故D正确，ABC错误。
故选：D。
9．（2024•庐江县一模）如图所示，闭合开关 S，两个灯泡均能发光（假设灯丝电阻不
变），此时，将滑动变阻器的滑片P向左移动，则（ ）淘宝：学思创想
A．L 变暗，L 变亮
1 2
B．L 变亮，L 亮度不变
1 2
C．L 变亮，L 变暗
1 2
D．电路消耗的电功率减小
【答案】C
【解答】解：由电路图可知，灯泡L 与滑动变阻器R并联后再与灯泡L 串联；
2 1
闭合开关S，两个灯泡均能发光；将滑动变阻器的滑片P向左移动，滑动变阻器接入电
路中的电阻变小，并联部分的电阻变小，电路的总电阻变小，由欧姆定律可知，干路中
的电流变大；由U＝IR可知，L 两端的电压变大，因灯泡的亮暗取决于实际功率的大小，
1
所以，由P＝UI可知，灯泡L 的实际功率变大，L 的亮度变亮；
1 1
因串联电路中总电压等于各分电压之和，所以，并联部分的电压变小，因并联电路中各
支路两端的电压相等，所以，灯泡L 两端的电压变小，由P＝UI＝ 可知，L 的实际
2 2
功率变小，亮度变暗；故C正确。
故选：C。
10．（2024•镜湖区校级一模）在如图所示的电路中，电源电压保持不变，闭合开关S后，
将滑动变阻器滑片P向左移动时，以下说法正确的是（ ）
A．电流表A 示数变大
1
B．电压表V示数变大淘宝：学思创想
C．两电流表示数的差值不变
D．电路的总电阻变小
【答案】C
【解答】解：由电路图可知，R 和R 并联，电压表测量电源电压，电流表A测干路电
1 2
流，电流表A 测R 支路的电流；
1 1
AB、因为电源的电压不变，所以电压表的示数不变；当滑动变阻器的滑片 P向左移动
时，接入电路中的电阻变大，由欧姆定律可知，通过滑动变阻器 R 支路的电流变小，
1
电流表A 示数变小，故AB错误；
1
C、根据并联电路的电流规律可知，两电流表示数的差值为通过 R 的电流，所以两电流
2
表示数的差值不变，故C正确；
D、并联电路中各支路独立工作、互不影响，滑片移动时，通过R 的电流不变；并联电
2
路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A 的示数变小；根
1
据R＝ 可知，电路的总电阻变大，故D错误。
故选：C。

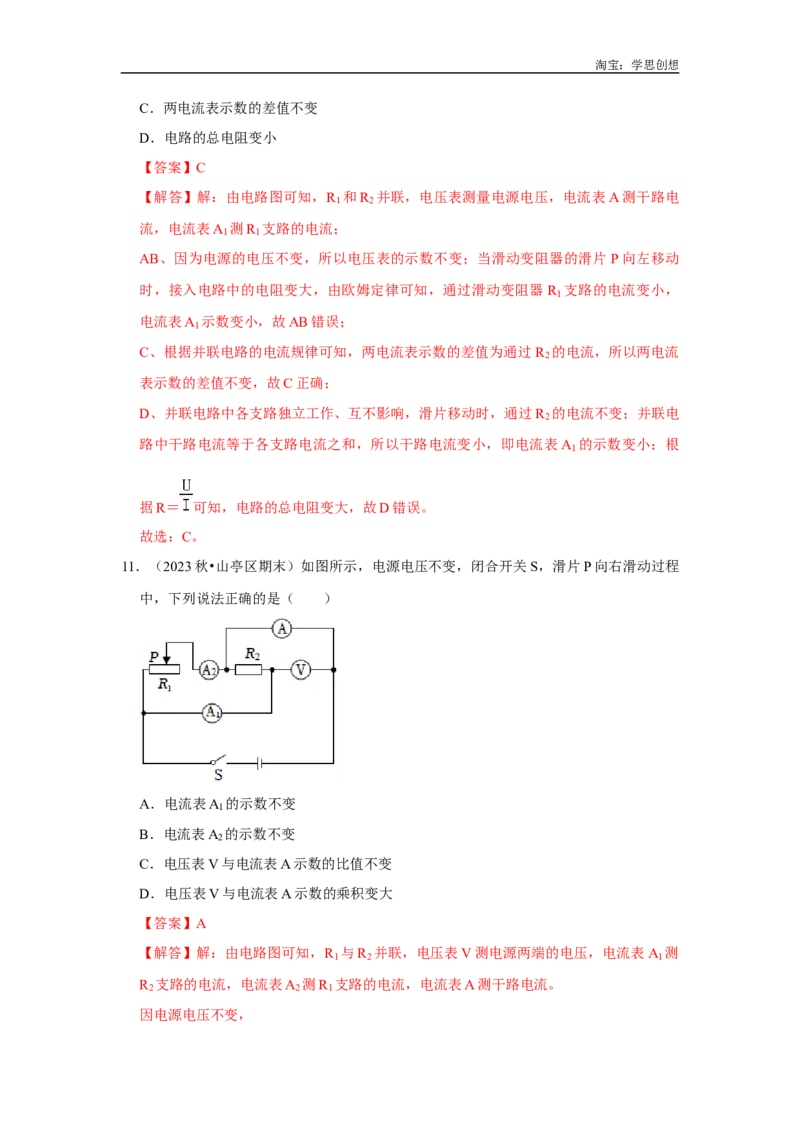

11．（2023秋•山亭区期末）如图所示，电源电压不变，闭合开关S，滑片P向右滑动过程
中，下列说法正确的是（ ）
A．电流表A 的示数不变
1
B．电流表A 的示数不变
2
C．电压表V与电流表A示数的比值不变
D．电压表V与电流表A示数的乘积变大
【答案】A
【解答】解：由电路图可知，R 与R 并联，电压表V测电源两端的电压，电流表A 测
1 2 1
R 支路的电流，电流表A 测R 支路的电流，电流表A测干路电流。
2 2 1
因电源电压不变，淘宝：学思创想
所以，滑片移动时，电压表V的示数不变，
因并联电路中各支路独立工作、互不影响，
所以，滑片移动时，通过R 的电流不变，即电流表A 的示数不变，故A正确；
2 1
当滑片向右移动的过程中，R 接入电路中的电阻变大，
1
由I＝ 可知，通过R 的电流变小，即电流表A 的示数变小，故B错误；
1 2
根据并联电路的电流关系可知干路电流减小，即电流表A的示数减小，
因电压表V的示数不变，电流表A的示数减小，所以，电压表V示数与电流表A示数
的比值变大，电压表V示数与电流表A示数的乘积变小，故CD错误。
故选：A。

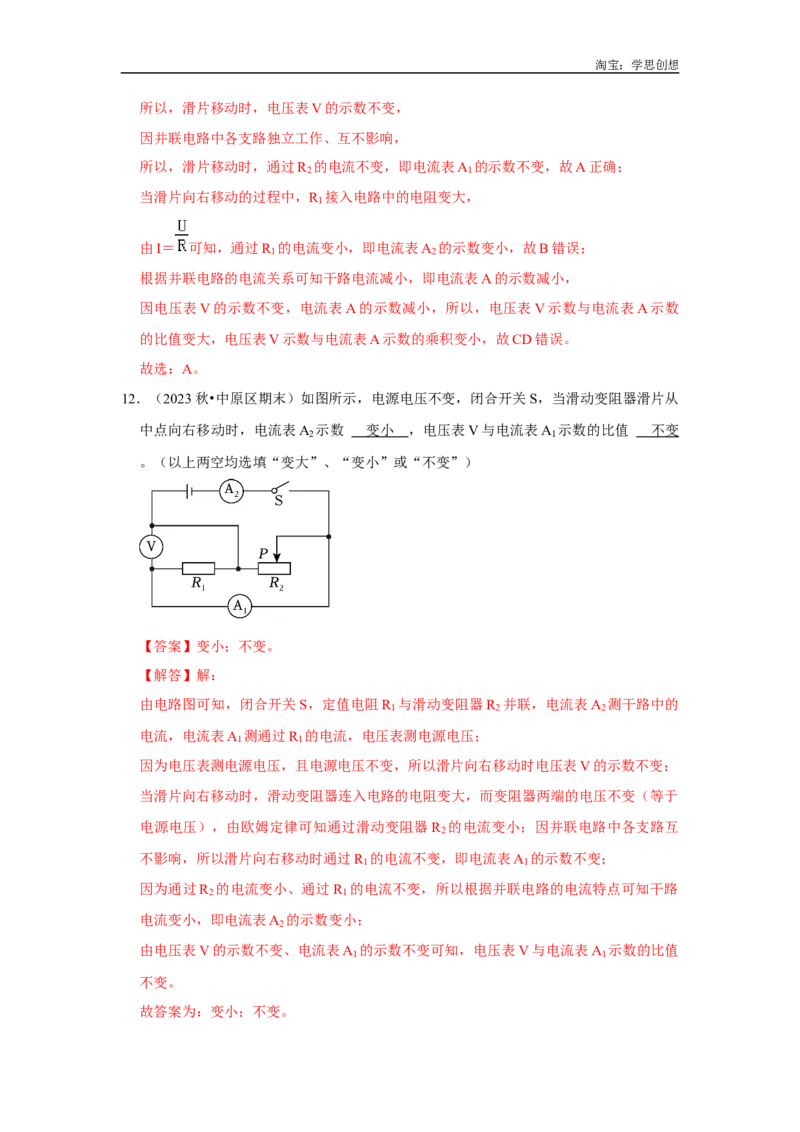

12．（2023秋•中原区期末）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片从
中点向右移动时，电流表A 示数 变小 ，电压表V与电流表A 示数的比值 不变
2 1
。（以上两空均选填“变大”、“变小”或“不变”）
【答案】变小；不变。
【解答】解：
由电路图可知，闭合开关S，定值电阻R 与滑动变阻器R 并联，电流表A 测干路中的
1 2 2
电流，电流表A 测通过R 的电流，电压表测电源电压；
1 1
因为电压表测电源电压，且电源电压不变，所以滑片向右移动时电压表V的示数不变；
当滑片向右移动时，滑动变阻器连入电路的电阻变大，而变阻器两端的电压不变（等于
电源电压），由欧姆定律可知通过滑动变阻器R 的电流变小；因并联电路中各支路互
2
不影响，所以滑片向右移动时通过R 的电流不变，即电流表A 的示数不变；
1 1
因为通过R 的电流变小、通过R 的电流不变，所以根据并联电路的电流特点可知干路
2 1
电流变小，即电流表A 的示数变小；
2
由电压表V的示数不变、电流表A 的示数不变可知，电压表V与电流表A 示数的比值
1 1
不变。
故答案为：变小；不变。淘宝：学思创想

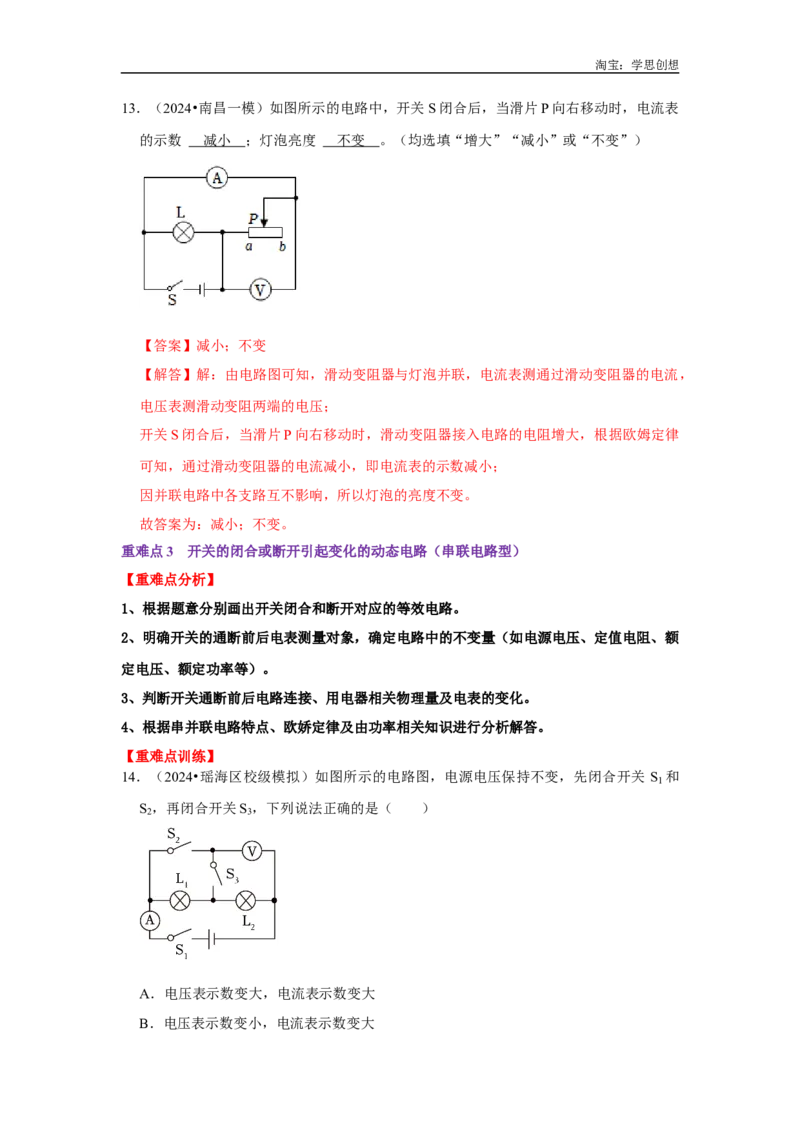

13．（2024•南昌一模）如图所示的电路中，开关S闭合后，当滑片P向右移动时，电流表
的示数 减小 ；灯泡亮度 不变 。（均选填“增大”“减小”或“不变”）
【答案】减小；不变
【解答】解：由电路图可知，滑动变阻器与灯泡并联，电流表测通过滑动变阻器的电流，
电压表测滑动变阻两端的电压；
开关S闭合后，当滑片P向右移动时，滑动变阻器接入电路的电阻增大，根据欧姆定律
可知，通过滑动变阻器的电流减小，即电流表的示数减小；
因并联电路中各支路互不影响，所以灯泡的亮度不变。
故答案为：减小；不变。
重难点3 开关的闭合或断开引起变化的动态电路（串联电路型）
【重难点分析】
1、根据题意分别画出开关闭合和断开对应的等效电路。
2、明确开关的通断前后电表测量对象，确定电路中的不变量（如电源电压、定值电阻、额
定电压、额定功率等）。
3、判断开关通断前后电路连接、用电器相关物理量及电表的变化。
4、根据串并联电路特点、欧娇定律及由功率相关知识进行分析解答。
【重难点训练】
14．（2024•瑶海区校级模拟）如图所示的电路图，电源电压保持不变，先闭合开关 S 和
1
S ，再闭合开关S ，下列说法正确的是（ ）
2 3
A．电压表示数变大，电流表示数变大
B．电压表示数变小，电流表示数变大淘宝：学思创想
C．电压表示数不变，电流表示数变大
D．电压表示数变小，电流表示数变小
【答案】C
【解答】解：根据电路图可知，闭合开关S 、S 时，L 、L 串联电路中，电流表测电路
1 2 1 2
中电流，电压表测电源的电压；再闭合开关S ，灯泡L 被短路，电流表测量电路中的
3 1
电流，电压表测电源电压；
由于电源电压不变，所以电压表示数不变；
灯泡L 被短路，电路的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表
1
示数变大；故C正确。
故选：C。
15．（2023秋•青羊区期末）关于如图所示电路，下列说法正确的是（ ）
A．只闭合S 时，只有R 接入电路工作
2 1
B．调节开关，可以使灯泡L与R 串联
1
C．若先闭合三个开关，再断开开关S 时，电流表示数变小
1
D．若先只闭合开关S ，再闭合开关S 时，电压表示数变大
3 2
【答案】C
【解答】解：
A、由图可知，只闭合S 时，R 与R 串联接入电路，电压表测量R 两端的电压，电压
2 2 1 2
表有示数，电流表测量电路中的电流，故A错误；
B、使灯泡L与R 串联，则电流应该先后经过两个用电器，根据图示可知，无法通过调
1
节开关来实现，故B错误；
C、开关都闭合时，该电路为并联电路，灯泡与R 并联接入电路中，由于并联电路中的
1
总电阻要小于其中的任何一个电阻，所以此时电路的总电阻是最小的，根据欧姆定律可
知，电路中的电流最大，即电流表示数最大；再断开开关S 时，电路为R 的简单电路，
1 1淘宝：学思创想
电流表测量电路中的电流，根据并联电路的电流规律可知，电流表示数变小，故C正确；
D、只闭合开关S ，电压表没有接入电路中，示数为0；再闭合开关S 时，电压表测量
3 2
一段导线两端的电压，电压表示数为0，所以电压表示数不变，故D错误。
故选：C。
16．（2023秋•泗阳县期末）如图所示的电路中，电源电压保持不变，R ＞R ，闭合开关
1 2
S，电路正常工作，若将R 与R 位置互换，则（ ）
1 1
A．电压表的示数不变 B．电流表的示数不变
C．电流表的示数变大 D．电压表的示数变大
【答案】B
【解答】解：由电路图可知，R 与R 串联，电压表测R 两端的电压，电流表测电路中
1 2 1
的电流；
将R 与R 的位置互换后，电路中的总电阻不变，电压表测R 两端的电压，
1 2 2
由I＝ 可知，电路中的电流不变，即电流表的示数不变，故B正确，C错误；
因R ＞R ，
1 2
所以，由U＝IR可知，U ＞U ，即电压表的示数变小，故A、D错误。
1 2
故选：B。
17．（2023秋•临江市期末）如图所示，电源电压不变，当开关S由断开到闭合时，电压
表的示数 变大 ，电流表的示数 变小 （均选填“变大”、“变小”或“不变”）。
【答案】见试题解答内容
【解答】解：当开关断开时，灯泡与电阻串联，当开关闭合时，电路为灯泡的简单电路；
因为电源电压不变，且串联电路总电压等于各分电压之和，所以电压表示数变大；淘宝：学思创想
因为串联电路总电阻等于各分电阻之和，所以根据I＝ 可知，电流表的示数变小。
故答案为：变大；变小。
18．（2023秋•长岭县期末）如图所示，电源电压保持不变。当开关S由断开到闭合时，
电流表的示数将 变大 ，电压表示数将 变大 （填“变大”、“不变”或“变
小”）
【答案】见试题解答内容
【解答】解：当开关断开时，如图1所示；当开关闭合时，如图2所示。
∵电阻越串越大、大于任何一个分电阻，
∴当开关S由断开到闭合时，电路中的电阻变小；
∵I＝ ，且电源的电压不变，
∴电路中的电流变大，即电流表的示数变大；
∴U＝IR，
∴电阻R两端的电压变大，即电压表的示数变大。
故答案为：变大；变大。
重难点4 开关的闭合或断开引起变化的动态电路（并联电路型）
【重难点分析】
并联电路中，开关断开往往是电路的支路减少，干路电流变小，而闭合后往往是电路支路
增多，干路电流变大，各支路的电流互不影响。
【重难点训练】
19．（2024•泉州一模）如图，电源电压恒定不变，小灯泡 L 、L 规格相同，若灯丝电阻
1 2
不随温度变化。只闭合开关S ，小灯泡L 正常发光。若再闭合开关S ，则（ ）
1 1 2淘宝：学思创想
A．小灯泡L 变暗，L 正常发光
1 2
B．小灯泡L 、L 都正常发光
1 2
C．电流表示数变小，电压表示数变小
D．电流表示数变大，电压表示数变大
【答案】B
【解答】解：根据电路图可知，只闭合开关S ，小灯泡L 接入电路中，电压表测量电
1 1
源电压，电流表测量电路中的电流，此时小灯泡L 正常发光，这说明灯泡L 的额定电
1 1
压等于电源电压；
若再闭合开关S ，两个灯泡并联，电流表测量干路中的电流，电压表测量电源电压；
2
由于电源电压不变，所以电压表示数不变；根据并联电路各支路互不影响可知，小灯泡
L 正常发光；小灯泡L 两端电压等于电源电压，小灯泡L 、L 规格相同，所以L 正常
1 2 1 2 2
发光；
根据并联电路的电流规律可知，干路中的电流变大，电流表示数变大；
综上所述，B正确。
故选：B。
20．（2023秋•宁德期末）如图，保持电源电压不变，开关S由断开到闭合。下列说法正
确的是（ ）
A．电流表示数不变，电压表示数变大
B．电流表示数不变，电压表示数不变淘宝：学思创想
C．电流表示数变大，电压表示数不变
D．电流表示数变大，电压表示数变大
【答案】B
【解答】解：
由图电压表测电源电压，电流表测R 的电流，
2
当开关S由断开到闭合，电阻R 与R 并联，电压表测电源电压所以电压表示数不变；
1 2
R 的支路与R 支路互不影响，所以R 的电流不变，即电流表示数不变。
1 2 2
所以ACD错误，B正确。
故选：B。
21．（2023秋•庐阳区期末）如图所示，电源电压保持不变，只闭合开关S ，L 发光；再
1 1
闭合开关S ，则（ ）
2
A．电流表示数变小 B．电路的总电阻变大
C．L 变亮 D．L 的亮度不变
1 1
【答案】D
【解答】解：只闭合开关S ，电路为L 的简单电路，电流表测电路中的电流；再闭合
1 1
开关S 时，两灯泡并联，电流表测干路电流；
2
因为并联电路中各支路独立工作、互不影响，
所以再闭合开关S 时，通过灯L 的电流不变，亮度不变，故C错误，D正确；
2 1
因为并联电路中干路电流等于各支路电流之和，
所以干路电路变大，电流表示数变大，故A错误；
因为I＝ ，且电源的电压不变，
所以电路中的总电阻变小，故B错误。
故选：D。

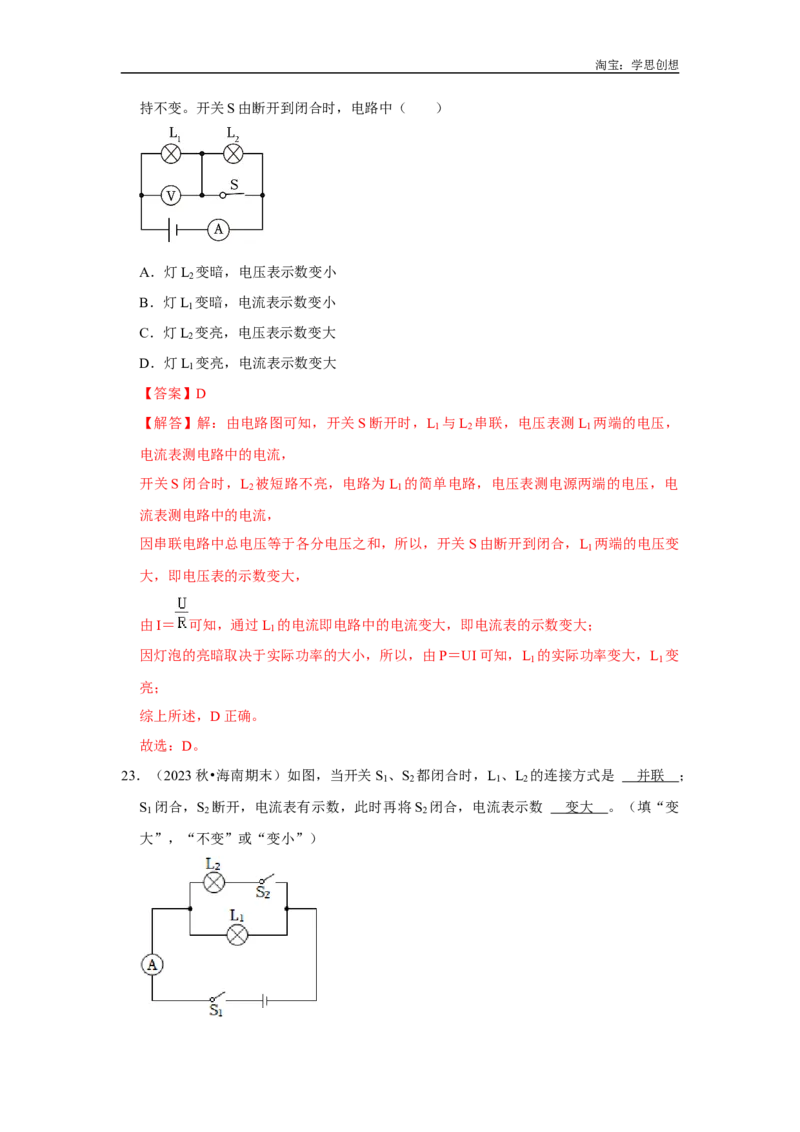

22．（2024•广东模拟）如图所示，电源电压保持不变，灯 L 、L 规格相同，灯丝电阻保
1 2淘宝：学思创想
持不变。开关S由断开到闭合时，电路中（ ）
A．灯L 变暗，电压表示数变小
2
B．灯L 变暗，电流表示数变小
1
C．灯L 变亮，电压表示数变大
2
D．灯L 变亮，电流表示数变大
1
【答案】D
【解答】解：由电路图可知，开关S断开时，L 与L 串联，电压表测L 两端的电压，
1 2 1
电流表测电路中的电流，
开关S闭合时，L 被短路不亮，电路为L 的简单电路，电压表测电源两端的电压，电
2 1
流表测电路中的电流，
因串联电路中总电压等于各分电压之和，所以，开关S由断开到闭合，L 两端的电压变
1
大，即电压表的示数变大，
由I＝ 可知，通过L 的电流即电路中的电流变大，即电流表的示数变大；
1
因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，L 的实际功率变大，L 变
1 1
亮；
综上所述，D正确。
故选：D。
23．（2023秋•海南期末）如图，当开关S 、S 都闭合时，L 、L 的连接方式是 并联 ；
1 2 1 2
S 闭合，S 断开，电流表有示数，此时再将S 闭合，电流表示数 变大 。（填“变
1 2 2
大”，“不变”或“变小”）淘宝：学思创想
【答案】并联；变大。
【解答】解：由电路图可知，当开关S 、S 都闭合时，两灯泡并联，开关S 控制干路，
1 2 1
开关S 控制L 支路，电流表测电路中的总电流；
2 2
S 闭合，S 断开，电路中只有小灯泡L 接入电路，此时再将S 闭合，两灯泡并联，因
1 2 1 2
并联电路中总电阻的倒数等于各分电阻倒数之和，即电阻越并越小、小于任何一个分电
阻，
所以，开关S 闭合，S 由断开到闭合时，电路中的总电阻变小，
1 2
由I＝ 可知，电路中的总电流变大，即电流表的示数变大。
故答案为：并联；变大。
24．（2023秋•南昌期末）如图所示，电源电压不变，只闭合开关S ，R 的电功率为P ，
1 1 1
再闭合开关S ，R 的电功率将 变大 ，电路的总电功率将 变大 。（均选填“变
2 1
大”或“变小”）
【答案】变大；变大。
【解答】解：由图可知，只闭合开关S ，定值电阻R 和R 串联；再闭合开关S ，电路
1 1 2 2
只有定值电阻R 接入电路，总电阻减小，电源电压不变，由I＝ 知电路中电流变大，
1
由P＝I2R知R 电功率变大，根据P＝UI知电路的总电功率变大。
1
故答案为：变大；变大。
重难点5 传感器电阻变化引起的动态电路
【重难点分析】
电路采用了一些不同类型的传感器，其阻值会随着气体浓度、压力、温度、光强等的变化
而变化，从而导致电路中电流、电压发生变化。不同的传感器阻值随变气体浓度、压力、
温度、光强等的变化不同，所以做好这类题的关键理解好电阻的变化情况，然后按滑动变
阻器滑片位置的变化引起的变化的电路分析即可。

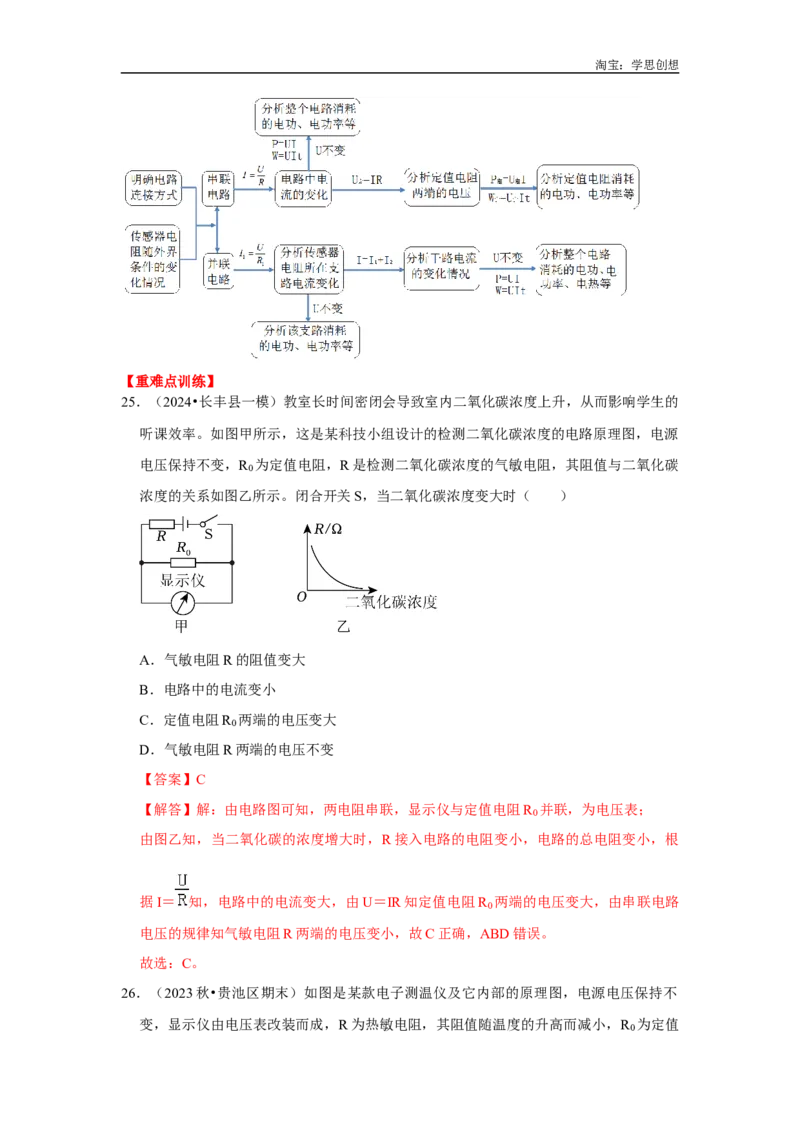

传感器电阻变化引起的动态电路的分析思路：淘宝：学思创想
【重难点训练】
25．（2024•长丰县一模）教室长时间密闭会导致室内二氧化碳浓度上升，从而影响学生的
听课效率。如图甲所示，这是某科技小组设计的检测二氧化碳浓度的电路原理图，电源
电压保持不变，R 为定值电阻，R是检测二氧化碳浓度的气敏电阻，其阻值与二氧化碳
0
浓度的关系如图乙所示。闭合开关S，当二氧化碳浓度变大时（ ）
A．气敏电阻R的阻值变大
B．电路中的电流变小
C．定值电阻R 两端的电压变大
0
D．气敏电阻R两端的电压不变
【答案】C
【解答】解：由电路图可知，两电阻串联，显示仪与定值电阻R 并联，为电压表；
0
由图乙知，当二氧化碳的浓度增大时，R接入电路的电阻变小，电路的总电阻变小，根
据I＝ 知，电路中的电流变大，由U＝IR知定值电阻R 两端的电压变大，由串联电路
0
电压的规律知气敏电阻R两端的电压变小，故C正确，ABD错误。
故选：C。

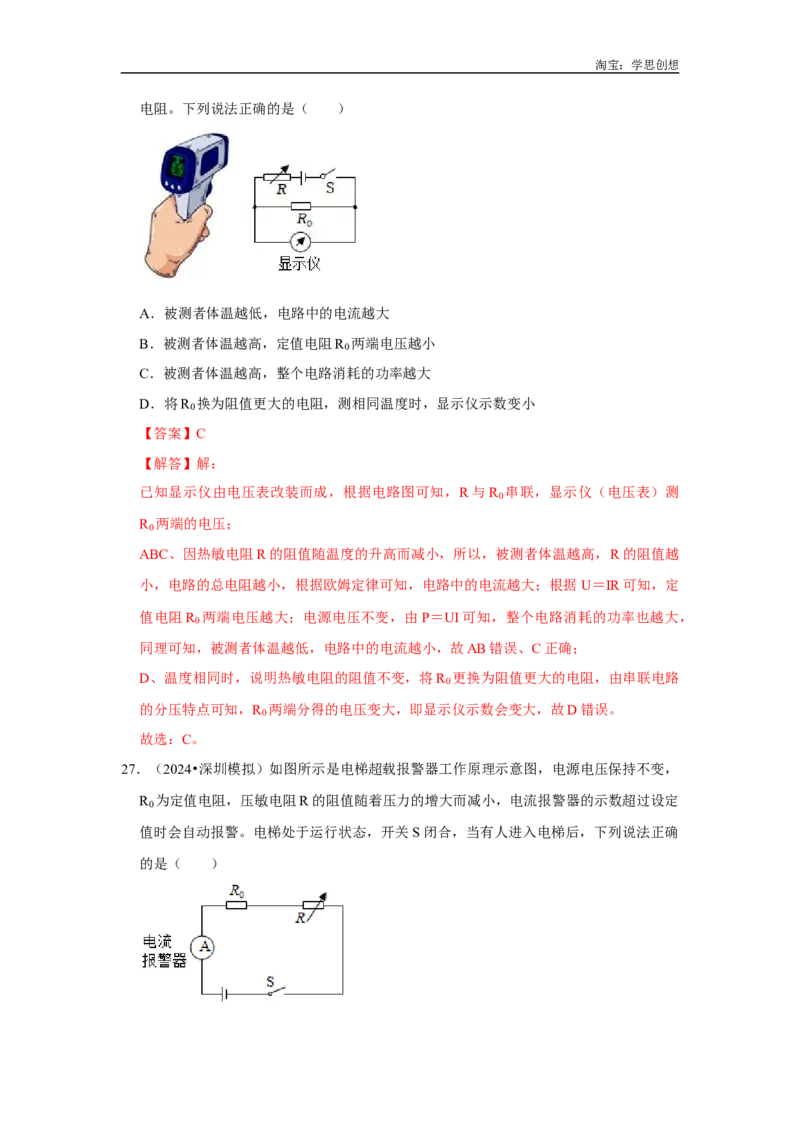

26．（2023秋•贵池区期末）如图是某款电子测温仪及它内部的原理图，电源电压保持不
变，显示仪由电压表改装而成，R为热敏电阻，其阻值随温度的升高而减小，R 为定值
0淘宝：学思创想
电阻。下列说法正确的是（ ）
A．被测者体温越低，电路中的电流越大
B．被测者体温越高，定值电阻R 两端电压越小
0
C．被测者体温越高，整个电路消耗的功率越大
D．将R 换为阻值更大的电阻，测相同温度时，显示仪示数变小
0
【答案】C
【解答】解：
已知显示仪由电压表改装而成，根据电路图可知，R与R 串联，显示仪（电压表）测
0
R 两端的电压；
0
ABC、因热敏电阻R的阻值随温度的升高而减小，所以，被测者体温越高，R的阻值越
小，电路的总电阻越小，根据欧姆定律可知，电路中的电流越大；根据 U＝IR可知，定
值电阻R 两端电压越大；电源电压不变，由P＝UI可知，整个电路消耗的功率也越大，
0
同理可知，被测者体温越低，电路中的电流越小，故AB错误、C正确；
D、温度相同时，说明热敏电阻的阻值不变，将R 更换为阻值更大的电阻，由串联电路
0
的分压特点可知，R 两端分得的电压变大，即显示仪示数会变大，故D错误。
0
故选：C。
27．（2024•深圳模拟）如图所示是电梯超载报警器工作原理示意图，电源电压保持不变，
R 为定值电阻，压敏电阻R的阻值随着压力的增大而减小，电流报警器的示数超过设定
0
值时会自动报警。电梯处于运行状态，开关S闭合，当有人进入电梯后，下列说法正确
的是（ ）淘宝：学思创想
A．电路中的总电阻增大
B．电阻R 两端的电压减小
0
C．电阻R 中的电流变大，R 和R的总电功率变大
0 0
D．压敏电阻R中的电流变小，R 和R的总电功率变小
0
【答案】C
【解答】解：由图可知，该电路为串联电路；
开关S闭合，有人进入电梯后，压敏电阻R受到的压力变大，其电阻变小，电路的总电
阻减小，根据欧姆定律可知，电路中的电流变大，通过压敏电阻、R 中的电流变大，根
0
据U＝IR可知，电阻R 两端的电压增大；根据P＝UI可知，在U一定的情况下，I变大，
0
则R和R 的总电功率变大，故C正确，ABD错误。
0
故选：C。

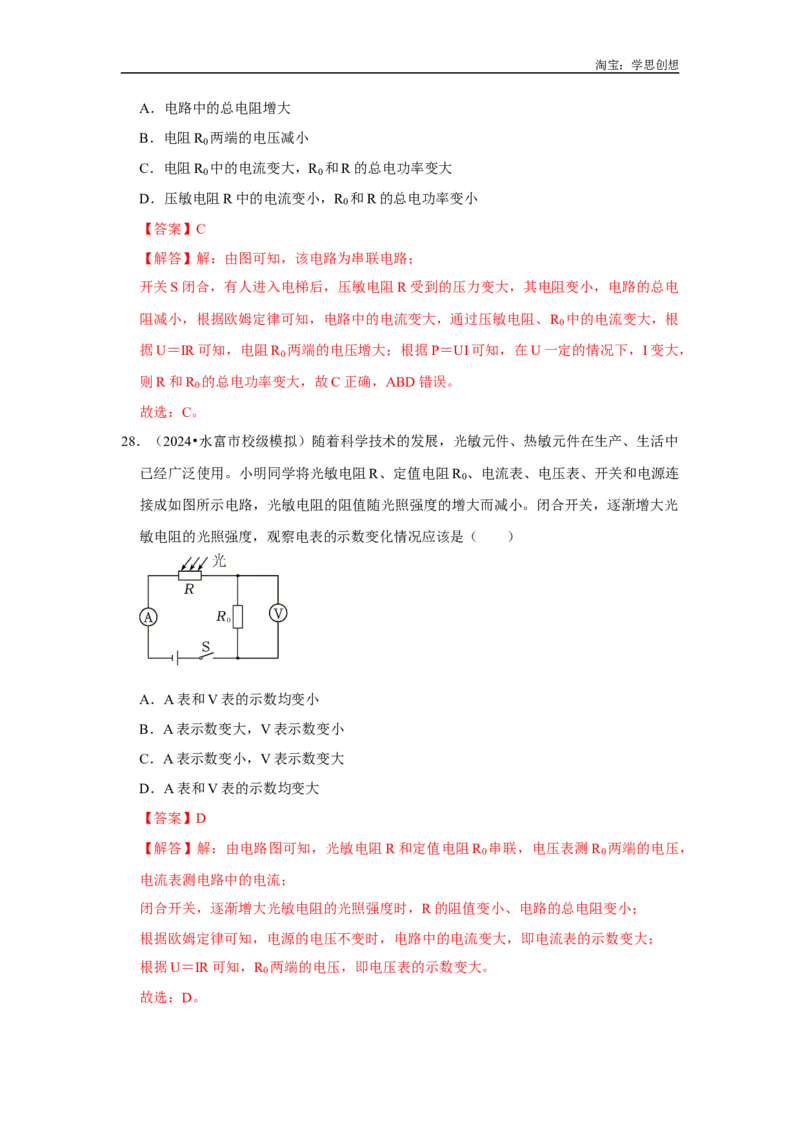

28．（2024•水富市校级模拟）随着科学技术的发展，光敏元件、热敏元件在生产、生活中
已经广泛使用。小明同学将光敏电阻R、定值电阻R 、电流表、电压表、开关和电源连
0
接成如图所示电路，光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光
敏电阻的光照强度，观察电表的示数变化情况应该是（ ）
A．A表和V表的示数均变小
B．A表示数变大，V表示数变小
C．A表示数变小，V表示数变大
D．A表和V表的示数均变大
【答案】D
【解答】解：由电路图可知，光敏电阻R和定值电阻R 串联，电压表测R 两端的电压，
0 0
电流表测电路中的电流；
闭合开关，逐渐增大光敏电阻的光照强度时，R的阻值变小、电路的总电阻变小；
根据欧姆定律可知，电源的电压不变时，电路中的电流变大，即电流表的示数变大；
根据U＝IR可知，R 两端的电压，即电压表的示数变大。
0
故选：D。淘宝：学思创想
29．（2023秋•高要区期末）如图所示是电子体重秤实物图和原理图，R 为压敏电阻，其
1
阻值随人体质量的增大而减小，R 为定值电阻。体重表相当于一个 电流 表（选填
2
“电压”或“电流”），当测体重时，人的质量越大，体重表的示数越 大 ，R 两
1
端的电压越 小 。
【答案】电流；大；小。
【解答】解：
由电路图可知，电子秤显示器串联在电路中，相当于一个电流表；
图中R 与R 串联，R 为压敏电阻，其阻值随人体质量的增大而减小，所以，被测物体
1 2 1
的质量越大，R 的电阻越小，R 分得的电压越小；
1 1
R 的电阻变小，电路的总电阻变小，根据 I＝ 可知，电路中电流越大，即电子秤的示
1
数越大。
故答案为：电流；大；小。
30．（2023秋•揭阳期末）如图1所示是某科学社团的同学设计的汽车有害尾气排放检测
电路，电源电压恒定不变，R为气敏电阻，其阻值随有害尾气浓度 变化的曲线如图2
所示，R 为定值电阻，它在电路中的作用是 保护电路 。闭合开β关后如果观察到电
0
压表的示数增大，说明R的阻值 变小 ，有害尾气浓度 变大 （后两空均选填
“变大”“不变”或“变小”）。 β
【答案】保护电路；变小；变大。
【解答】解：由电路图可知，两电阻串联，电压表测定值电阻两端的电压；
（1）当气敏电阻太小时，如果电路中没有定值电阻，电路中的电流会很大，电路会被淘宝：学思创想
烧毁，因此定值电阻R 作用是保护电路；
0
（2）闭合开关后如果观察到电压表的示数增大，由串联电路电压的规律知气敏电阻R
两端的电压变小，根据串联电路的分压作用知气敏电阻R的电阻减小，由图乙知有害尾
气浓度变大。
故答案为：保护电路；变小；变大。
31．（2023秋•商丘期中）图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路
图。已知电源电压为15V，定值电阻R 的阻值为30 。湿敏电阻R的阻值随湿度变化的
0
关系如图丙所示。求： Ω
（1）当空气湿度增大时，电流表示数 减小 ，电压表示数 增大 ；（均选填
“增大”、“减小”或“不变”）
（2）当空气中的湿度为90%时，电流表的示数；
（3）电压表的示数为6V时，空气中的湿度。
【答案】（1）减小；增大；
（2）当空气中的湿度为90%时，电流表的示数为0.125A；
（3）电压表的示数为6V时，空气中的湿度为10%。
【解答】解：（1）乙图中，两电阻串联，电压表测湿敏电阻R的电压，
由图丙知，当监测湿度R 增大时，湿敏电阻R的阻值增大，电路的总电阻增大，由欧
H
姆定律知电路的电流减小，电流表的示数减小；
湿敏电阻R的阻值增大，由分压原理，电压表的示数增大；
（2）由图丙可知当空气中的湿度为90%时，湿敏电阻R的阻值为90 ，此时电路中的
电流为： Ω
I＝ ＝ ＝0.125A，即电流表的示数为0.125A；
（3）当电压表示数为6V时，由串联电路电压的规律，定值电阻的电压：
U ′＝U﹣U ′＝15V﹣6V＝9V；
0 R淘宝：学思创想
由欧姆定律，通过R 的电流：
0
I ＝ ＝ ＝0.3A，
0
此时湿敏电阻的阻值为：
R′＝ ＝ ＝20 ，由图丙知此时的湿敏电阻为10%。
答：（1）减小；增大； Ω
（2）当空气中的湿度为90%时，电流表的示数为0.125A；
（3）电压表的示数为6V时，空气中的湿度为10%。
重难点6 实际应用类动态电路分析
【重难点分析】
1、浮力与动态电路综合。
2、杠杆与动态电路综合。
【重难点训练】

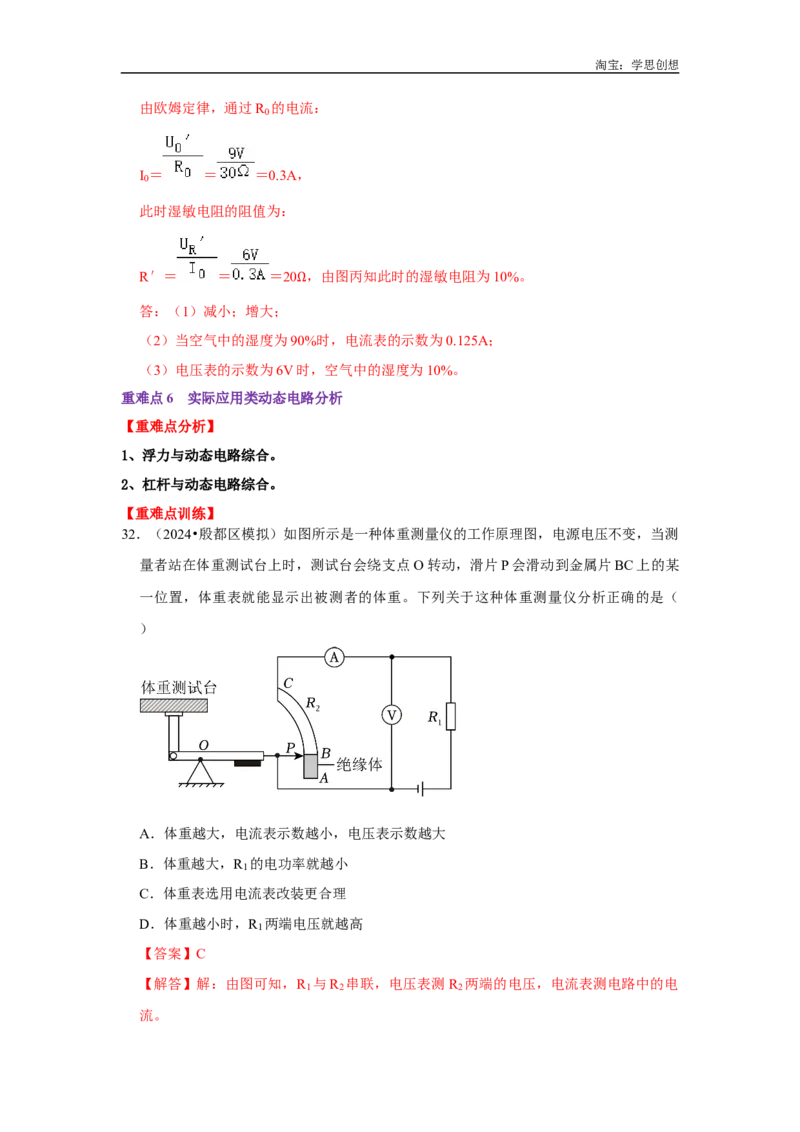

32．（2024•殷都区模拟）如图所示是一种体重测量仪的工作原理图，电源电压不变，当测
量者站在体重测试台上时，测试台会绕支点O转动，滑片P会滑动到金属片BC上的某
一位置，体重表就能显示出被测者的体重。下列关于这种体重测量仪分析正确的是（
）
A．体重越大，电流表示数越小，电压表示数越大
B．体重越大，R 的电功率就越小
1
C．体重表选用电流表改装更合理
D．体重越小时，R 两端电压就越高
1
【答案】C
【解答】解：由图可知，R 与R 串联，电压表测R 两端的电压，电流表测电路中的电
1 2 2
流。淘宝：学思创想
ABD．由图知，体重越大时，变阻器 R 接入电路的阻值越小，电路中的总电阻越小，
2
由I＝ 可知，电路中的电流变大，即电流表的示数越大，由P＝I2R可知，R 的电功率
1
就越大；由U＝IR可知，R 两端的电压越大，因串联电路中的总电压等于各分电压之和，
1
所以R 两端的电压越小，即电压表的示数越小，同理，体重越小时，电流表的示数越
2
小，由U＝IR可知，R 两端电压就越低，故ABD错误；
1
C．因体重越大显示表示数越大、体重越小显示表示数越小，符合生活习惯，所以，体
重显示表选用电流表改装更合理，故C正确。
故选：C。
33．（2023•攀枝花三模）小华学习了电学知识后，设计了一个可以直接测量金属圆柱体 A
浸入水中受到浮力大小F的装置，该装置电路原理图如图所示，图中P为滑动变阻器的
滑片，R 为定值电阻，L为金属材质的弹簧，f的表盘上能够直接显示出F的大小。下
0
列分析正确的是（ ）
A．装置中的f是用电流表改装而成
B．向容器继续加水，R两端电压增大
C．浮力F增大时，弹簧的长度将增大
D．浮力F为零时，电路的总功率最小
【答案】B
【解答】解：A．由电路图知，电表f与电阻R并联，所以f是用电压表改装而成，故A
错误；
BC．根据图示可知，两个电阻串联，电压表与R并联，向容器继续加水，A的浮力增
大，A上浮，弹簧L被压缩，滑动变阻器R接入电路的电阻增大，定值电阻与滑动变阻
器串联，滑动变阻器接入电路的电阻增大，电路中的总电阻增大，由欧姆定律可得，电
路中的电流减小，R 所分的电压减小，R两端电压增大，故B正确、C错误；
0淘宝：学思创想
D．浮力F为零时，滑动变阻器接入电路的电阻最小，电路的总电阻最小，由欧姆定律
可得，电路中的电流最大，由P＝UI可得，电路的总功率最大，故D错误。
故选：B。

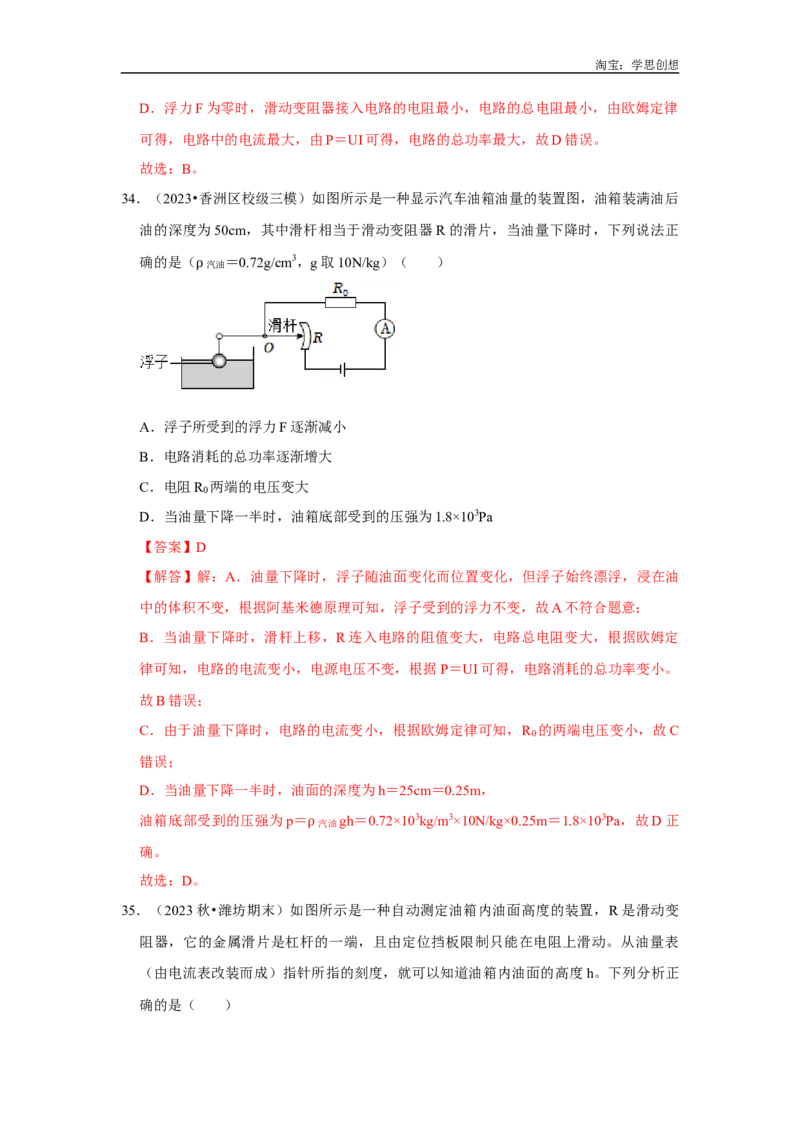

34．（2023•香洲区校级三模）如图所示是一种显示汽车油箱油量的装置图，油箱装满油后
油的深度为50cm，其中滑杆相当于滑动变阻器R的滑片，当油量下降时，下列说法正
确的是（
汽油
＝0.72g/cm3，g取10N/kg）（ ）
ρ
A．浮子所受到的浮力F逐渐减小
B．电路消耗的总功率逐渐增大
C．电阻R 两端的电压变大
0
D．当油量下降一半时，油箱底部受到的压强为1.8×103Pa
【答案】D
【解答】解：A．油量下降时，浮子随油面变化而位置变化，但浮子始终漂浮，浸在油
中的体积不变，根据阿基米德原理可知，浮子受到的浮力不变，故A不符合题意；
B．当油量下降时，滑杆上移，R连入电路的阻值变大，电路总电阻变大，根据欧姆定
律可知，电路的电流变小，电源电压不变，根据P＝UI可得，电路消耗的总功率变小。
故B错误；
C．由于油量下降时，电路的电流变小，根据欧姆定律可知，R 的两端电压变小，故C
0
错误；
D．当油量下降一半时，油面的深度为h＝25cm＝0.25m，
油箱底部受到的压强为p＝ 汽油gh＝0.72×103kg/m3×10N/kg×0.25m＝1.8×103Pa，故D正
确。 ρ
故选：D。
35．（2023秋•潍坊期末）如图所示是一种自动测定油箱内油面高度的装置，R是滑动变
阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表
（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h。下列分析正
确的是（ ）淘宝：学思创想
A．油箱内的油越少，流过油量表的电流越大
B．油箱内的油增加，电流表指针向左偏转
C．油量表的刻度值从左往右是逐渐减小的
D．油量表的零刻度线与电流表零刻度线不重合
【答案】D
【解答】解：由电路图知两电阻串联，电流表与电阻串联；
A、油面降低，浮标下降，浮标推动指针上移，滑动变阻器 R连入电路的电阻变大，由
欧姆定律可知电路中的电流变小，故A错误；
B、油箱内的油增加，浮标上升，浮标推动指针下移，滑动变阻器 R连入电路的电阻变
小，由欧姆定律可知电路中的电流变大，电流表指针向右偏转，故B错误；
C、因为电流增大时电流表指针向右偏转，所以，油面越高时，示数越大；即越往右示
数越大，故C错误；
D、当油箱内一点油也没有时，油量表的示数为 0；但是整个电路中还有电流，故电流
的示数不为0，即油量表的零刻度线与电流表零刻度线不重合，故D正确。
故选：D。
36．（2023秋•武威期末）随着我国经济的飞速发展，汽车已经进入寻常百姓人家。如图
是一种自动测定汽车油箱内油面高度的装置，R 为定值电阻，R是滑动变阻器，它的金
0
属滑片连在杠杆的一端，电路中R 的作用是 保护电路 。从油量表（由电流表改
0
装）指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的
阻值将 变大 ，电流表的示数将 变小 （均选填“变大”、“变小”或“不
变”）。
【答案】保护电路；变大；变小。
【解答】解：由电路图知，定值电阻R 与滑动变阻器R串联，电流表测电路中的电流。
0淘宝：学思创想
（1）若去掉定值电阻R ，当R的电阻为零时，会造成电源短路，所以电路中串联电阻
0
R 能起到保护电路的作用；
0
（2）当油面下降时，浮标下降，在杠杆的作用下滑片向上移动，滑动变阻器接入电路
的电阻变大，总电阻变大，
由I＝ 可知，电路中的电流减小，即电流表的示数变小。
故答案为：保护电路；变大；变小。
37．（2023秋•潮南区期末）如图所示是某物理兴趣小组设计的简易坐位体前屈测试仪的
测试示意图、简化原理图。测试过程中，向前推动测试仪的滑块，相当于移动 滑动
变阻器 的滑片。当滑片P向右移动时，电压表的示数 变大 ，电流表的示数 不
变 （选填“变大”“变小”“不变”）。
【答案】滑动变阻器；变大；不变。
【解答】解：测试过程中，向前推动测试仪的滑块，相当于移动滑动变阻器的滑片；
在图示中，电压表接在了滑动变阻器的滑片上，测的是挡板左边的电阻丝的两端电压，
由于电压表的电阻很大，相当于断路，滑片移动电路中的电阻不变，由 I＝ 可知当滑
片P向右移动时，电流表的示数不变，与电压表并联部分的电阻变大，由U＝IR知电压
表的示数变大。
故答案为：滑动变阻器；变大；不变。
