2024年中考第二模拟考试卷01（解析版）
初中物理
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂
黑。如需改动，用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答非选择题时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。
5．g=10N/kg。

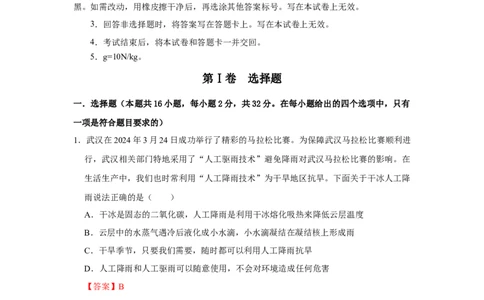

第Ⅰ卷 选择题
一．选择题（本题共16小题，每小题2分，共32分。在每小题给出的四个选项中，只有
一项是符合题目要求的）
1．武汉在2024年3月24日成功举行了精彩的马拉松比赛。为保障武汉马拉松比赛顺利进
行，武汉相关部门特地采用了“人工驱雨技术”避免降雨对武汉马拉松比赛的影响。在
生活生产中，我们也时常利用“人工降雨技术”为干旱地区抗旱。下面关于干冰人工降
雨说法正确的是（ ）
A．干冰是固态的二氧化碳，人工降雨是利用干冰熔化吸热来降低云层温度
B．云层中的水蒸气遇冷后液化成小水滴，小水滴凝结在凝结核上形成雨
C．干旱季节，只要我们需要，随时都可以利用人工降雨抗旱
D．人工降雨和人工驱雨可以随意使用，不会对环境造成任何危害
【答案】B
【解答】解：A、干冰是固态的二氧化碳，人工降雨是利用干冰升华吸热来降低云层温
度，故A错误；
B、云层中的水蒸气遇冷后液化成小水滴，小水滴凝结在凝结核上形成雨，故B正确；
C、干旱季节，天空中有足够的云气时才能利用人工降雨抗旱，故C错误；
D、人工降雨和人工驱雨不可以随意使用，会对环境造成任何危害，故D错误。
故选：B。
2．如图所示为学校里常见的摄像头，关于摄像头的成像原理，下列说法正确的是（ ）淘宝：学思创想
A．镜头相当于凹透镜
B．物体通过摄像头成正立、缩小的实像
C．摄像时物体要位于摄像头的两倍焦距以外

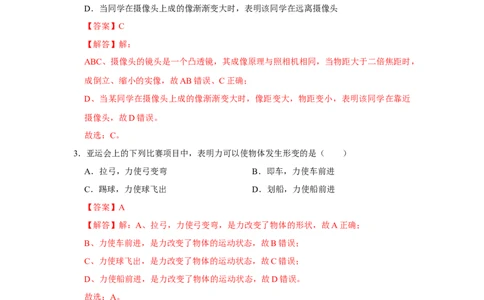

D．当同学在摄像头上成的像渐渐变大时，表明该同学在远离摄像头
【答案】C
【解答】解：
ABC、摄像头的镜头是一个凸透镜，其成像原理与照相机相同，当物距大于二倍焦距时，
成倒立、缩小的实像，故AB错误、C正确；
D、当某同学在摄像头上成的像渐渐变大时，像距变大，物距变小，表明该同学在靠近
摄像头，故D错误。
故选：C。
3．亚运会上的下列比赛项目中，表明力可以使物体发生形变的是（ ）
A．拉弓，力使弓变弯 B．即车，力使车前进
C．踢球，力使球飞出 D．划船，力使船前进
【答案】A
【解答】解：A、拉弓，力使弓变弯，是力改变了物体的形状，故A正确；
B、力使车前进，是力改变了物体的运动状态，故B错误；
C、力使球飞出，是力改变了物体的运动状态，故C错误；
D、力使船前进，是力改变了物体的运动状态，故D错误。
故选：A。

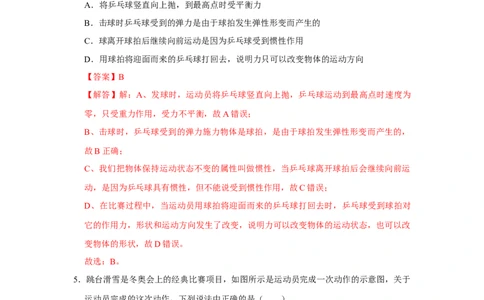

4．如图所示是我国乒乓球选手孙颖莎进行乒乓球比赛的情景，以下说法正确的是（ ）淘宝：学思创想
A．将乒乓球竖直向上抛，到最高点时受平衡力
B．击球时乒乓球受到的弹力是由于球拍发生弹性形变而产生的
C．球离开球拍后继续向前运动是因为乒乓球受到惯性作用
D．用球拍将迎面而来的乒乓球打回去，说明力只可以改变物体的运动方向
【答案】B
【解答】解：A、发球时，运动员将乒乓球竖直向上抛，乒乓球运动到最高点时速度为
零，只受重力作用，受力不平衡，故A错误；
B、击球时，乒乓球受到的弹力施力物体是球拍，是由于球拍发生弹性形变而产生的，
故B正确；
C、我们把物体保持运动状态不变的属性叫做惯性，当乒乓球离开球拍后会继续向前运
动，是因为乒乓球具有惯性，但不能说受到惯性作用，故C错误；
D、在比赛过程中，当运动员用球拍将迎面而来的乒乓球打回去时，乒乓球受到球拍对
它的作用力，形状和运动方向发生了改变，说明力可以改变物体的运动状态，也可以改
变物体的形状，故D错误。
故选：B。
5．跳台滑雪是冬奥会上的经典比赛项目，如图所示是运动员完成一次动作的示意图，关于
运动员完成的这次动作，下列说法中正确的是（ ）
A．运动员由于惯性的作用加速下降
B．运动员从A点运动到B点的过程中人受到的重力不做功
C．运动员在A点和E点的机械能相等淘宝：学思创想
D．运动员从A点运动到B点的过程中增加的动能是由重力势能转化来的
【答案】D
【解答】解：A、运动员一直能往下滑是由于运动员受到重力作用，故A错误；
B、运动员从A点运动到B点的过程中人受到的重力方向上通过距离，重力做功，故B
错误；
C、运动员在AE段运动过程中，需要克服摩擦力做功，运动员的机械能不断减小，即
运动在A点和E点的机械能不相等，故C错误；
D、运动员从A点到B点的过程中增加的动能是由重力势能转化来的，故D正确。
故选：D。

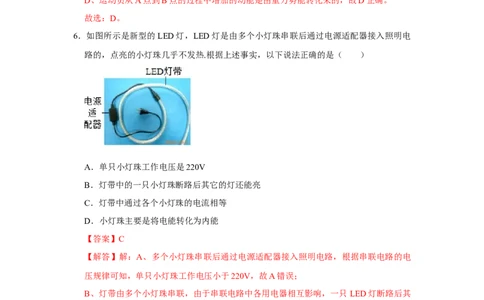

6．如图所示是新型的LED灯，LED灯是由多个小灯珠串联后通过电源适配器接入照明电
路的，点亮的小灯珠几乎不发热.根据上述事实，以下说法正确的是（ ）
A．单只小灯珠工作电压是220V
B．灯带中的一只小灯珠断路后其它的灯还能亮
C．灯带中通过各个小灯珠的电流相等
D．小灯珠主要是将电能转化为内能
【答案】C
【解答】解：A、多个小灯珠串联后通过电源适配器接入照明电路，根据串联电路的电
压规律可知，单只小灯珠工作电压小于220V，故A错误；
B、灯带由多个小灯珠串联，由于串联电路中各用电器相互影响，一只LED灯断路后其
他灯不亮，故B错误；
C、根据串联电路的电流规律可知，灯带中通过各个小灯珠的电流相等，故C正确；
D、小灯珠几乎不发热，主要是将电能转化为光能，故D错误。
故选：C。
7．电水壶的电源线里有三根线，其中一根通过插座与室外的大地相连。这是为了防止（
）
A．电源线过热 B．水壶温度过高淘宝：学思创想
C．水壶工作电流过大 D．水壶外壳使人触电
【答案】D
【解答】解：电水壶的电源线里有三根线，其中一根通过插座与室外的大地相连，同时
和用电器的金属外壳相连，若火线的绝缘皮损坏漏电，使用电器外壳带电，电流就会通
过接地的导线流入大地，不至于对人体造成伤害，故D正确。
故选：D。
8．某型号自行车上有一装置，自行车前端灯泡与该装置内部线圈相连，自行车车轮转动带
动该装置上的小轮转动，小轮带动内部的磁铁转动从而使车前端的灯泡发光。下列与该
装置原理相同是（ ）
A． B． C． D．
【答案】D
【解答】解：自行车前端灯泡与该装置内部线圈相连，自行车车轮转动带动该装置上的
小轮转动，小轮带动内部的磁铁转动从而线圈在磁场中做切割磁感线运动，线圈中产生
了感应电流，使车前端的灯泡发光，这是电磁感应现象；A装置探究的是电流的磁效应；
B装置是探究影响电磁铁磁性大小的因素；C装置探究的是通电导体在磁场中受力运动；
D装置是探究电磁感应现象。
故选：D。
9．如图所示，花朵上立着一块体积为100cm3的“全碳气凝胶”，主要成分为碳纤维和石
墨烯纤维，密度为0.16mg/cm3，仅是空气密度的六分之一，具有高弹性和强吸油能力，
并具有良好的隔热效果。则下列关于该材料的说法正确的是（ ）淘宝：学思创想
A．该材料的质量是16g
B．该材料制成的物品带到太空，质量减小
C．该材料体积越大，密度越大
D．可以用来处理海洋中的石油污染
【答案】D
【解答】解：A、由 ＝ 可得，100cm3全碳气凝胶的质量m＝ V＝0.16mg/cm3×100cm3
＝16mg，故A错误；ρ ρ
B、质量是物体的一种物理属性，不随位置的改变而改变，该材料制成的物品带到太空，
质量不变，故B错误；
C、密度是物质的一种物理属性，与物质的体积大小无关，故C错误；
D、由题干信息可得，全碳气凝胶具有强吸油能力，可以用来处理海洋中的石油污染，
故D正确。
故选：D。
10．如图甲所示是一种简易的喷水壶，喷水壶的结构如图乙所示。导管与喷嘴相连，上下
推拉压柄给壶内充气后，按压按柄可以使水从喷嘴喷出。下列有关解释正确的是
（ ）
A．按柄处的花纹是为了减小摩擦力
B．手柄做的较宽大是为了增大压力
C．喷壶是利用流体压强与流速关系原理工作的
D．壶中水逐渐减少壶底受到水的压强随之减小
【答案】D淘宝：学思创想
【解答】解：A．按柄处的花纹是压力一定时，增大接触面的粗糙程度增大摩擦力，故
A错误；
B．手柄做的较宽大是压力一定，增大受力面积减小压强，故B错误；
C．利用内部压强大于大气压喷射水，不是利用流体压强与流速关系原理工作的，故C
错误；
D．壶中水逐渐减少，深度减小，根据 p＝ gh知，壶底受到水的压强随之减小，故 D
正确。 ρ
故选：D。
11．如图所示为一个电路“盲盒”，内部有电压U＝10V的电源、定值电阻R 和R （R ＝
1 2 2
2R ），它们以某种方式连接。用电流表连接AB、AC、BC接线柱时，电流表测得电流
1
大小分别为 I ＝1A、I ＝0.5A、I ＝0。关于电路的结构，下列判断正确的是
AB AC BC
（ ）
A．电流表接AC接线柱时两电阻为并联关系
B．电源的一个极与A接线柱相连在一起
C．用电压表进行上述操作不能判断出电路的结构
D．把A、B、C三接线柱用导线连接在一起，将会短路
【答案】B
【解答】解：由I＝ 可得，电路的总电阻：R ＝ ＝ ＝6 ，
AB
Ω
R ＝ ＝ ＝12 ，
AC
Ω
已知R ＝1.5R ，
2 1
故R ＝R ＝6 ，R ＝R ＝12 ，电阻R 、R 串联在BC之间，再根据BC之间没有电
1 AB 2 AC 1 2
源可知电源应接Ω在AB、AC之间Ω；
如图所示：淘宝：学思创想
A、电流表接AC接线柱时，根据上述电路可知，此时电路为R 的简单电路，故A错误；
2
B、根据上述电路图可知，电源的一个极与A接线柱相连在一起，故B正确；
C、用电压表进行上述操作，会得出U ＝6V，U ＝6V，U ＝0V，
AB AC BC
由于无法计算电阻的大小，所以无法判断电路的结构，故C错误；
D、根据上述电路图可知，把A、B、C三接线柱用导线连接在一起，电阻R 、R 并联，
1 2
故D错误。
故选：B。
12．2023年10月26日上午，神舟十七号载人飞船点火升空，并于下午与空间站组合体成
功对接，“太空之吻”再现苍穹。下列说法正确的是（ ）
A．地面控制中心是通过超声波与空间站内的航天员相互交流信息的
B．在微重力环境下的空间站内，航天员是漂浮的，说明此时他们的质量变小了
C．空间站利用太阳能帆板提供能量，太阳能是太阳内的氢原子核裂变时释放的核能
D．对接后在太空运动过程中，以空间站为参照物，神舟十七号飞船是静止的
【答案】D
【解答】解：A、地面控制中心是通过电磁波与空间站内的航天员相互交流信息的，故
A错误；
B、在微重力环境下的空间站内，航天员是漂浮的，但他们的质量不变，故B错误；
C、在太阳内部，氢原子核在超高温下发生聚变释放出巨大的核能，而不是裂变，故C
错误；
D、对接后在太空运动过程中，以空间站为参照物，神舟十七号与飞船位置不变，神舟
十七号是静止的，故D正确。
故选：D。淘宝：学思创想
13．《吕氏春秋•察今》中记载了刻舟求剑的故事，其中“舟已行矣，而剑不行……”。从
物理角度看，如图，其中“舟行”“剑不行”所选择的参照物分别是（ ）
A．人，人 B．岸，人 C．岸，岸 D．人，岸
【答案】C
【解答】解：舟已行矣，而剑不行，意思是舟已经向前行驶了，但剑没有行进，即舟是
运动的，剑是静止的；
以人为参照物，舟是静止的，剑是运动的；以岸为参照物，舟是运动的，剑是静止的。
综上所述，ABD错误、C正确。
故选：C。
14．如图所示的四个情景，下列说法正确的是（ ）
A．图甲中，加糖后整杯水变甜是因为分子在永不停息地运动
B．图乙中，热水袋通过做功的方式让手热起来
C．图丙中，水很难被压缩，说明分子间存在引力
D．图丁中，塞子受到水蒸气的压力而冲出去，与热机的压缩冲程原理相同
【答案】A
【解答】解：A、糖放入水中后不久，整杯水变甜了，是分子无规则运动的结果，故 A
正确；
B、乙图用热水袋取暖：是通过热传递改变物体内能，故B错误；
C、水很难压缩，是因为分子间存在斥力，故C错误；淘宝：学思创想
D、丁图塞子受到水蒸气的压力而冲出去，试管内水蒸气内能转化为活塞机械能，与热
机做功冲程的能量转化相同，故D错误。
故选：A。
15．学习热学知识后，两位同学设计了一个测定天然气热值的实验，取0.5kg水放入锅中，
用温度计测得水的初始温度为20℃，天然气表的初始示数为12.560m3，然后用天然气灶
给水加热，当温度计的示数为80℃时，天然气表的示数为12.564m3，以下说法正确的是
（ ）
A．水吸收的热量为1.68×103J
B．若水吸收的热量等于天然气完全燃烧放出的热量，天然气的热值为4.2×103J/m3
C．利用该方法测得的天然气的热值偏大
D．为了减小测量误差，锅的质量不宜太大
【答案】D
【解答】解：A、（1）已知水的质量m＝0.5kg，Δt＝80℃﹣20℃＝60℃，
水吸收的热量：Q吸 ＝cmΔt＝4.2×103J/（kg•℃）×0.5kg×60℃＝1.26×105J，故A错误；
B、消耗液化气的体积：V＝12.564m3﹣12.560m3＝0.004m3，液化气完全燃烧放出的热
量：Q放 ＝Q吸 ＝1.26×105J，
热值：q＝ ＝ ＝3.15×107J/m3，故B错误；
C、因为在公式q＝ 中，Q放 是天然气完全燃烧所放出的热量，而天然气完全燃烧放
出的热量并没有全部被水吸收，所以利用该方法测得的天然气的热值偏小，故C错误；
D、若锅的质量太大，会吸收更多的热量，导致实验测量误差加大，故D正确。
故选：D。
16．人工智能飞速发展，智能配送机器人已被广泛使用，用户可以通过人脸识别、输入取
货码、扫描二维码等多种方式取货。如图是某款机器人在送货的情景，下列说法中不正
确的是（ ）淘宝：学思创想
A．控制机器人的指令是通过电磁波传递的
B．机器人的摄像头相当于凹透镜，可用来矫正近视眼
C．二维码位于机器摄像头的二倍焦距以外
D．机器人的车轮有凹凸不平的花纹是为了增大摩擦力
【答案】B
【解答】解：A.控制机器人的指令是利用遥控发出和接受电磁波传递信息的，故A正确；
B.机器人的摄像头相当于凸透镜，可用来矫正远视眼，故B错误；
C.当物距大于2倍焦距，凸透镜成倒立缩小的实像，故C正确；
D.通过增大接触面的粗糙程度能增大滑动摩擦力，故D正确。
故选：B。
第Ⅱ卷 非选择题
二．填空题（本题共6小题，每空1分，共12分）
17．电影《热辣滚汤》热播，周深的一曲《小美满》曲调悠扬，歌词真挚，“没什么大愿
望，没有什么事要赶……”旋律一起人们就知道这是周深在演唱，这主要依据的是
音色 这一特性。歌声从电视传到听众耳中的速度大约是 34 0 m/s。
【答案】音色；340。
【解答】解：我们能区分出是周深在演唱，主要是依据声音的音色不同，因为不同人发
出声音的音色不同；
声音在15℃的空气中的传播速度是340m/s。
故答案为：音色；340。
18．如图所示为航天员吹奏葫芦丝的情景，葫芦丝是靠空气柱 振动 发声的；小明同学
看到实验舱内贴着“国泰民安”的红色对联，这是因为红色纸张 反射 （填“反
射”或“吸收”）了红光。
【答案】振动；反射。
【解答】解：声音是由物体振动产生的，葫芦丝是靠空气柱振动发生的；
对联成红色，这是因为红色纸张反射红光。淘宝：学思创想
故答案为：振动；反射。
19．如图甲所示的电路中，电源电压恒定，R 是定值电阻，R 是滑动变阻器，将滑动变阻
1 2
器R 的滑片P从最左端移动到最右端的过程中，电流表A的示数随两电压表V 、V 示
2 1 2
数变化的图象如图乙中的a、b所示，则R 的阻值为 1 0 ，电源电压为 6 V。
1
Ω
【答案】10；6。
【解答】解：闭合开关，两电阻串联接入电路，电流表测通过电路的电流，电压表 V
1
测R 两端的电压，电压表V 测R 两端的电压，将滑动变阻器R 的滑片从最左端移动
1 2 1 2
到最右端的过程中，滑动变阻器接入电路的电阻变小，串联电路总电阻等于各部分电阻
之和，所以电路总电阻变小，根据欧姆定律可知通过电路的电流变大，根据 U＝IR可知
定值电阻两端的电压变大，串联电路总电压等于各部分电压之和，所以滑动变阻器两端
的电压变小，据此可知图线a是通过电路的电流随电压表V 的示数变化关系图象，图线
1
b是通过电路的电流与电压表V 的示数变化关系图象，当电流最小I＝0.1A时，则滑动
2
变阻器的电压为U ＝5V，定值电阻的电压U ＝1V，则电源电压U＝U +U ＝1V+5V＝
2 1 1 2
6V；
定值电阻R ＝ ＝10 。
1
Ω
故答案为：10；6。
20．我国自主研发的无人遥控潜水器“海龙Ⅲ”在某次下潜中，从“海龙Ⅲ”刚好浸没开
始计时，到返回水面结束计时，下潜深度h随时间t的变化关系如图乙所示。忽略海水
密度变化和“海龙Ⅲ”的形变。在4～6min内，“海龙Ⅲ”处于 静止 （选填“匀
速运动”或“静止”）状态；在6～8min内，“海龙Ⅲ”受到的浮力 不变 （选填
“增大”、“不变”或“减小”）。淘宝：学思创想
【答案】静止；不变。
【解答】解：由图乙可知，在4～6min内，下潜深度h不变，说明潜水器的速度为0，
处于静止状态；
由题知，从“海龙Ⅲ”刚好浸没开始计时，则在6～8min内，潜水器浸没水中，排开水
的体积不变，由F浮 ＝ gV排 可知，其受到海水的浮力不变。
故答案为：静止；不变ρ。
21．手机在进行充电时相当于 用电器 （选填“电源”或“用电器”）。小明有“5V
2A”和“11V 6A”两种手机充电器，他发现“11V 6A”的快充充电器配备的充电线更
粗，从用电安全的角度考虑，你认为这样设计充电线的原因是 快充充电器电流很大 ，
如果充电线很细，电阻 R 会较大，根据 Q ＝ I 2 R t 可知相同时间内充电线很容易发热 。
【答案】用电器；快充充电器电流很大，如果充电线很细，电阻 R会较大，根据Q＝
I2Rt可知相同时间内充电线很容易发热。
【解答】解：手机在进行充电时消耗电能，相当于用电器；
故答案为：用电器；快充充电器电流很大，如果充电线很细，电阻R会较大，根据Q＝
I2Rt可知相同时间内充电线很容易发热。
22．如图是甘肃蓝天救援队利用滑轮组帮助受困司机拖车场景的简化图。已知汽车重为
1.2×104N，汽车受到的阻力f为车重的0.1倍，救援人员用500N的拉力，拉着绳子自由
端匀速前进了6m，则救援人员的拉力做功 3000 J，滑轮组的机械效率为 80%
。
【答案】3000；80%。
【解答】解：救援人员的拉力做的功为：
W总 ＝Fs＝500N×6m＝3000J；淘宝：学思创想
由图可知，n＝3，汽车受到的阻力f＝0.1G＝0.1×1.2×104N＝1.2×103N；
汽车移动的距离为s'＝ s＝ ×6m＝2m，
拉力做的有用功为：
W有 ＝fs'＝1.2×103N×2m＝2.4×103J，
则滑轮组的机械效率为：
＝ ＝ ×100%＝80%。
η
故答案为：3000；80%。
三．作图题（每小题2分，共4分）
23．（1）如图所示为带USB接口的插座，请把图中元件接入电路，要求开关断开时，插
座和USB接口均不能使用；开关闭合时，插座和USB接口可以独立工作。
【答案】见解答图
【解答】解：
由题知，三孔插座和USB接口可以独立工作，即两者是并联的，而三孔插座和USB接
口由开关控制，说明开关在干路上，由此按家庭电路连接的要求补画电路如图所示：
（2）如图，杠杆AOB保持静止，O为支点，请作出阻力F 和维持杠杆平衡的最小动力
2
F 。
1淘宝：学思创想
【答案】见解答图。
【解答】解：阻力和阻力臂不变，根据杠杆平衡条件，动力臂越长，动力越小，B点绳
子对杠杆向下的拉力是阻力F ；连接OA，以OA为动力臂时，动力臂最长，动力最小。
2
过点A作垂直于OA向上的力即为最小动力F ，如图所示：
1
四．实验题（本题共4小题，每空1分，共23分）
24．学习完物态变化后，小明在实验室同时做“探究冰熔化和水沸腾的特点”实验，如图
所示。
（1）如图甲，小明把装有碎冰的试管放入装有水的烧杯中加热，而不直接用酒精灯加
热，目的是： 使冰受热更均匀 ；图乙是小明描绘的冰熔化前后温度与时间的关系图
像，冰在a点时处于 固液共存态 （选填“固态”“液态”或“固液共存态”）；
（2）试管中的冰完全熔化为水后，小明继续加热，得到图乙中DE段，可知水的沸点为
98 ℃，由此判断液面上方的气压 低于 （选填“高于”“低于”或“等于”）1个
标准大气压；
（3）完成实验后，小明继续探究“水和某种液体沸腾时温度变化的特点”实验，如图
丙所示，两个相同的试管中分别装有初温相同的水和未知液体，用同一酒精灯加热，则
相同时间内两试管中的液体吸收的热量 相同 （选填“相同”或“不相同”）；图
丁为试管中的未知液体和水从加热至沸腾过程中温度的变化情况，已知未知液体的质量淘宝：学思创想
是水的质量的 2.5 倍，则未知液体的比热容 c＝ 1.68×1 0 3 J/（kg•℃）。[c 水 ＝
4.2×103J/（kg•℃）]
【答案】（1）使冰受热更均匀；固液共存态；（2）98；低于；（3）相同；1.68×103。
【解答】解：（1）把装有碎冰的试管放入装有水的烧杯中加热，又称水浴法加热，可
以使冰受热更均匀；冰吸收热量温度升高，达到熔点，继续吸收热量，温度保持不变，
处于固液共存状态，等冰全部熔化成液态之后，吸收热量，温度不断升高。BC段冰在
不断吸热，温度保持不变，属于熔化过程，熔化时处于固液共存态，故冰在a点时处于
固液共存态；
（2）试管中的冰完全熔化为水后，小明继续加热，得到图乙中DE段，由图乙可知，
DE 段温度保持 98℃不变，可知水的沸点为 98℃；一个标准大气压下水的沸点为
100℃，且气压越大，水的沸点越高，由此判断液面上方的气压低于1个标准大气压；
（3）由图可知，用同一酒精灯加热，相同时间吸收的热量相同，水与液体的温度变化
量相同，试管中液体的质量为水的质量的2.5倍，
则有Q吸 ＝c水m水Δt＝c液m液Δt，
则未知液体的比热容c液 ＝ ＝ ×4.2×103J/（kg•℃）＝1.68×103J/（kg•℃）。
故答案为：（1）使冰受热更均匀；固液共存态；（2）98；低于；（3）相同；
1.68×103。
25．甲、乙两图为“探究电流通过导体时产生的热量与哪些因表有关”实验的部分装置图
两个相同的透明容器中封闭着等量的空气。
（1）甲、乙实验中，通过观察 U 形管液面高度差 来反映电阻产生热量的多少。
（2）探究“电流通过导体时产生的热量与电流的关系”时，应选择 乙 图装置进行
实验。可以得到的实验结论是：当 电阻 和通电时间相同时，电流越 大 ，电流
通过导体时产生的热量越多。
（3）生活中我们经常看到“电炉丝热得发红，而与它相连的导线却不热”这一现象，
可用 甲 图中的实验结论来解释。淘宝：学思创想
【答案】（1）U形管液面高度差；（2）乙；电阻；大；（3）甲。
【解答】解：（1）电流通过导体产生热量的多少不能直接观察，但空气盒内温度的变
化可以通过液面高度差的变化来反映；
（2）电流通过导体时产生的热量与电流的关系必须控制电阻相同、通电时间相同，改
变电流大小，图乙中所研究的两电阻阻值相同，通电时间相同，但根据并联分流，烧瓶
内电阻通过的电流不同，可探究电流通过导体产生的热量与电流的关系；
左侧液柱更高，可以得到的实验结论是：当电阻和通电时间相同时，电流越大，电流通
过导体时产生的热量越多；
（3）电炉丝与导线串联，通过的电流和通电时间相同，而电炉丝的电阻大，生活中我
们经常看到“电炉丝热得发红，而与它相连的导线却不热”这一现象，可用图甲的实验
结论来解释。
故答案为：（1）U形管液面高度差；（2）乙；电阻；大；（3）甲。
26．如图甲所示是思思制作的一个可测量物体质量的装置，大筒与小筒均为圆柱形容器，
其中大筒中装有适量的水，小筒的质量为 200g，底面积为50cm2，高12cm。当小筒里
不放物体时，在大筒上与水面相平的位置标为刻度“0”；当小筒竖直压入水中且水面
距小筒底10cm时，在大筒上与水面相平的位置标为质量的最大测量值。把被测物体放
入小筒中，读出大筒上与水面相平的位置的刻度值，即为被测物体的质量。（g取
10N/kg）
（1）图甲中小筒受到的浮力 等于 它的重力。
（2）该装置所能测量物体的最大质量为 30 0 g。淘宝：学思创想
（3）利用此装置可以测算出石块的密度，操作如下：如图乙所示，将石块放入小筒中，
读出大筒上的示数为250g；如图丙所示，将此石块沉入水中，读出大筒上的示数为
100g，则该石块的密度 ＝ 2.5×1 0 3 kg/m3。
（4）如果（3）中的操作ρ顺序换成先丙图再乙图，则石块密度的测量值将 不变 。
【答案】（1）等于；（32）300；（3）2.5×103；（4）不变。
【解答】解：（1）图甲中小筒处于漂浮状态，受到的浮力等于小筒的重力；
（2）当水面距小筒底10cm时，则V排 ＝S小h＝50cm2×10cm＝500cm3＝5×10﹣4m3，
则小筒所受浮力：F浮 ＝ 水gV排 ＝1.0×103kg/m3×10N/kg×5×10﹣4m3＝5N。
由于整体处于漂浮状态，ρ则G总 ＝F浮 ＝5N；
所以m总 ＝ ＝ ＝0.5kg＝500g；
则测量物体的最大质量：m大 ＝m总 ﹣m小 ＝500g﹣200g＝300g；
（3）根据题意和该装置可知石块的质量为m石 ＝m
1
＝250g；
将此石块沉入水中，读出大筒上的示数为石块排开的水的质量m ＝100g；
2
石块的体积为：V石 ＝V排 ＝ ＝ ＝100cm3；
则石块的密度：
石
＝ ＝ ＝2.5g/cm3＝2.5×103kg/m3；
ρ
（4）如果（3）中的操作顺序换成先丙图再乙图，所测各物理量没有变化，则石块密度
的测量值将不变。
故答案为：（1）等于；（32）300；（3）2.5×103；（4）不变。
27．项目化学习小组设计了一台能测量液体密度的仪器，其原理为：桶中无液体时，滑片
P指向A处；测量时将待测液体加满小桶，滑片P向下移动，待稳定后闭合开关，就能
从已标注相应密度值的电流表刻度盘上读出待测液体密度。
电源电压U＝6V，R 为定值电阻，电流表的量程为0～0.6A。小桶容积为10cm3，往桶
0
内每倒入1g液体，滑块会下移1cm，均匀电阻丝AB总长20cm，总阻值40 。（不计
摩擦，桶底不触座足，拉力不超弹性范围） Ω
（1）电路中，定值电阻R 的作用是 保护电路 ；电阻丝AB每1cm对应的阻值为
0
2 。
Ω淘宝：学思创想
（2）该密度仪表示电流的“0”刻度线和密度的“0”刻度线是否重合？ 不重合 。
（3）在小桶内装满水，稳定后，电流表示数为0.2A，则定值电阻R 为 1 0 ；在小
0
桶内装满待测液体，稳定后，电流表示数为0.4A，则该液体的密度为 1.7 5 gΩ/cm3。
（4）该密度仪有效测量的最大密度值是 2 g/cm3；若实验时小桶内的液体没有装满，
显示的密度将比实际值偏 小 。
（5）同学们发现上述密度仪的密度刻度分布不均匀，于是进行了优化，下列设计中电
压表刻度能均匀表示液体密度变化，且密度越大，读数越大的是 A 。
【答案】（1）保护电路；2；（2）不重合；（3）10；1.75（4）2；小；（5）A。
【解答】解：（1）由电路图可知，滑动变阻器与定值电阻R 串联，当滑片移动到B端，
0
变阻器连入电路中的电阻为0时，若电路中没有R ，会造成电源短路，所以在电路中串
0
联电阻R 能起到保护电路的作用；
0
根据粗细均匀的电阻丝AB总长为20cm，总阻值为40 可知电阻丝的规格为 ＝
2 /cm，即每1cm对应的阻值为2 ； Ω
（Ω2）桶中无液体时，滑片P指向ΩA处，此时滑动变阻器的最大阻值和定值电阻串联接
入电路，根据欧姆定律可知通过电路的电流不为0，所以该密度仪表示电流的“0”刻度
线和密度的“0”刻度线不重合；
（3）在小桶内装满水，水的质量为：m水 ＝ 水V水 ＝1.0g/cm3×10cm3＝10g；
因为每往小桶内倒入1g液体，滑块会向下移ρ动1cm，所以滑块向下移动10cm，电阻丝淘宝：学思创想
连入电路的长度为：20cm﹣10cm＝10cm，
电阻丝连入电路的阻值为：R电阻丝 ＝10cm×2 /cm＝20 ，
Ω Ω
待稳定后，电流表示数为0.2A，电路的总电阻为：R总 ＝ ＝ ＝30 ，
Ω
由串联电路电阻的规律知定值电阻为：R
0
＝R总 ﹣R电阻丝 ＝30 ﹣20 ＝10 ；
Ω Ω Ω
小桶内装满待测液体，电流表的示数为0.4A，电路的总电阻为：R总 ′＝ ＝ ＝
15 ，
由Ω串联电路电阻的规律知电阻丝连入电路的阻值为：R电阻丝 ′＝R总 ′﹣R
0
＝15 ﹣10
＝5 ， Ω Ω
Ω
此时电阻丝连入电路的长度为： cm＝2.5cm，则滑片向下移动 20cm﹣2.5cm＝
17.5cm，
每往小桶内倒入1g液体，滑块会向下移动1cm，所以小桶中待测液体质量为：m＝
17.5cm×1g/cm＝17.5g，
待测液体的密度为： ＝ ＝ ＝1.75g/cm3；
ρ
（4）当滑片P在B端时，电路中电阻最小，电流最大，液体的密度最大，滑片向下移
动20cm，小桶中待测液体质量为：m′＝20cm×1g/cm＝20g；
待测液体的密度为： ′＝ ＝ ＝2g/cm3；
ρ
实验时小桶内的液体没有装满，则滑动变阻器接入电路的电阻较大，根据串联电路电阻
规律结合欧姆定律可知通过电路的电流较小，显示的密度将比实际值偏
小；
（5）在小桶中加满不同的待测液体时，由G液体 ＝m液体g＝ 液体Vg知液体的重力与其
密度成正比；由物体悬挂在弹簧下知G桶+G液体 ＝F拉 ，由在弹ρ性限度内，弹簧的伸长量
与拉力成正比即F拉 ＝kΔx，故有G桶+ 液体Vg＝kΔx，
ρ
则液体的密度为： ＝ ，
ρ淘宝：学思创想
由于G桶 、V、g、k都是定值，故液体密度
液体
与Δx为一次函数关系；当弹簧伸长量
Δx增大时，滑片P向下移动，由电阻大小的ρ决定因素知，在其它条件不变时，电阻与
其长度成正比，故液体密度
液体
与电阻的变化量ΔR为一次函数关系。
A、定值电阻与滑动变阻器串ρ联，由于变阻器下端两个接线柱均接入电路，故变阻器在
电路中仅作为定值电阻使用，电压表测量变阻器 AP部分的电压，电压表示数为U ＝
AP
IR ＝ ×ΔR，已知电源电压、定值电阻和变阻器的数值均不变，则电压表示数
AP
与ΔR之间为一次函数关系，由于液体密度
液体
与电阻的变化量ΔR为一次函数关系，
所以电表刻度能均匀表示液体密度变化，且密ρ度越大，读数越大，故A符合题意；
B、定值电阻与滑动变阻器串联，电压表测量变阻器两端的电压，由欧姆定律和串联电
路电压规律得U ＝U﹣IR ，
P 0
已知电源电压U、定值电阻R 数值不变，则U 与I之间为一次函数关系，由欧姆定律
0 P
和串联电路电阻规律知电路电流为：I＝ ，
电路电流I与R 之间不存在一次函数关系，则电压U 与R 之间不存在一次函数关系，
P P P
电表刻度不能均匀表示液体密度的变化，故B不符合题意；
C、定值电阻与滑动变阻器串联，电压表测量定值电阻两端的电压，由欧姆定律知 U ＝
0
IR ，由A选项知电路电流I与R 之间不存在一次函数关系，则电压 U 与R 之间不存
0 P 0 P
在一次函数关系，电表刻度不能均匀表示液体密度的变化，故C不符合题意；
D、图中电压表测量电源电压，变阻器的滑片移动时，电压表的示数不变，故D不符合
题意。
故选：A。
故答案为：（1）保护电路；2；（2）不重合；（3）10；1.75（4）2；小；（5）A。
五．计算题（本题共3小题，共29分）
28．如图所示，薄壁轻质圆柱形容器甲置于水平地面上，甲容器的底面积为 2×10﹣2米2，
容器内盛有质量为4千克的水。
（1）求容器内水的体积V水 。
（2）求0.1米深处水的压强p水 。淘宝：学思创想
（3）若把重为20牛的正方体乙浸没在甲容器中后（无水溢出），求容器对地面的压强
变化量Δp容 。
【答案】（1）容器内水的体积是0.004m3；
（2）0.1米深处水的压强是1000Pa；
（3）若把重为20牛的正方体乙浸没在甲容器中后（无水溢出），容器对地面的压强变
化量是1000Pa。
【解答】解：（1）容器内水的体积V水 ＝ ＝0.004m3；
（2）0.1米深处水的压强p水 ＝ 水gh＝1×103kg/m3×10N/kg×0.1m＝1000Pa；
（3）若把重为20牛的正方体乙ρ浸没在甲容器中后（无水溢出），容器对地面的压力变
化量等于正方体的重力，即容器对地面的压力变化量：ΔF＝20N，
容器对地面的压强变化量Δp容 ＝ ＝1000Pa。
答：（1）容器内水的体积是0.004m3；
（2）0.1米深处水的压强是1000Pa；
（3）若把重为20牛的正方体乙浸没在甲容器中后（无水溢出），容器对地面的压强变
化量是1000Pa。
29．如图是一个滑轮组，工人师傅用这个滑轮组在 6s内将一重为300N的货物匀速向上提
起3m，拉力为120N。不计绳重和摩擦，请计算：
（1）拉力的功率；
（2）动滑轮的机械效率。淘宝：学思创想
【答案】（1）拉力的功率为180W；（2）动滑轮的机械效率为83.3%。
【解答】解：
（1）绳端移动的距离：s＝nh＝3×3m＝9 m，
拉力做的总功W总 ＝Fs＝120N×9m＝1080J，
拉力的功率P＝ ＝ ＝180W；
（2）拉力做的有用功W有 ＝Gh＝300N×3m＝900J，
机械效率 ＝ ×100%＝ ×100%＝83.3%。
η
答：（1）拉力的功率为180W；（2）动滑轮的机械效率为83.3%。
30．图甲所示是一艘完全依靠太阳能驱动的船。该船长30米，宽15米，满载时排水量为
80吨，船的表面安装有太阳能电池板，接收太阳能的功率为 1.6×105W，假设接收的太
阳能只用来驱动船前进。在一次航行中，从某一时刻开始，太阳能船受到的水平方向的
牵引力 F 随时间 t 的变化关系如图乙，航行速度如图丙所示。（海水密度约为
1.0×103kg/m3）求：
（1）满载时太阳能船受到的浮力。
（2）第50s到100s，牵引力在这段时间内做的功。
（3）在第50s到100s的运动过程中，太阳能船的效率。
【答案】（1）满载时太阳能船受到的浮力为8×105N；淘宝：学思创想
（2）第50s到第100s内牵引力的功为2×106J；
（3）第50s到第100s的运动过程中，太阳能船的效率是25%。
【解答】解：（1）满载时太阳能船受到的浮力：F浮 ＝G排 ＝m排g＝80000kg×10N/kg＝
8×105N；
（2）由图示可知，第50s到第100s内，轮船做匀速直线运动，故第50s到第100s时，
轮船做功：W有 ＝Fs＝Fvt＝8×104N×0.5m/s×50s＝2×106J；
（3）吸收的太阳能：Q吸 ＝Pt＝1.6×105W×50s＝8×106J；
太阳能船的效率： ＝ ×100%＝ ×100%＝25%。
η
答：（1）满载时太阳能船受到的浮力为8×105N；
（2）第50s到第100s内牵引力的功为2×106J；
（3）第50s到第100s的运动过程中，太阳能船的效率是25%。
