专题 15 电路故障的判断（解析版）
重难点1 根据电流表、电压表现象判断电路故障（现象判断）
重难点2 根据灯泡判断电路故障（现象判断）
重难点3 根据导线判断电路故障（检测仪器判断）
重难点4 根据电压表检查现象判断电路故障（检测仪器判断）
重难点5 根据灯泡检查现象判断电路故障（检测仪器判断）
重难点6 根据试电笔亮暗判断电路故障（检测仪器判断）

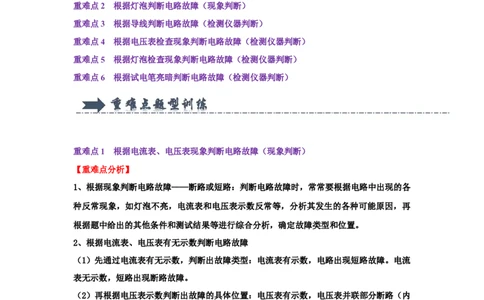

重难点1 根据电流表、电压表现象判断电路故障（现象判断）
【重难点分析】
1、根据现象判断电路故障——断路或短路：判断电路故障时，常常要根据电路中出现的各
种反常现象，如灯泡不亮，电流表和电压表示数反常等，分析其发生的各种可能原因，再
根据题中给出的其他条件和测试结果等进行综合分析，确定故障类型和位置。
2、根据电流表、电压表有无示数判断电路故障
（1）先通过电流表有无示数，判断出故障类型：电流表有示数，电路出现短路故障。电流
表无示数，短路出现断路故障。
（2）再根据电压表示数判断出故障的具体位置：电压表有示数，电压表并联部分断路（内
断）或电压表以外部分存在短路（外短）。电压表无示数，电压表并联部分短路（内短）
或电压表以外部分存在断路（外断）。

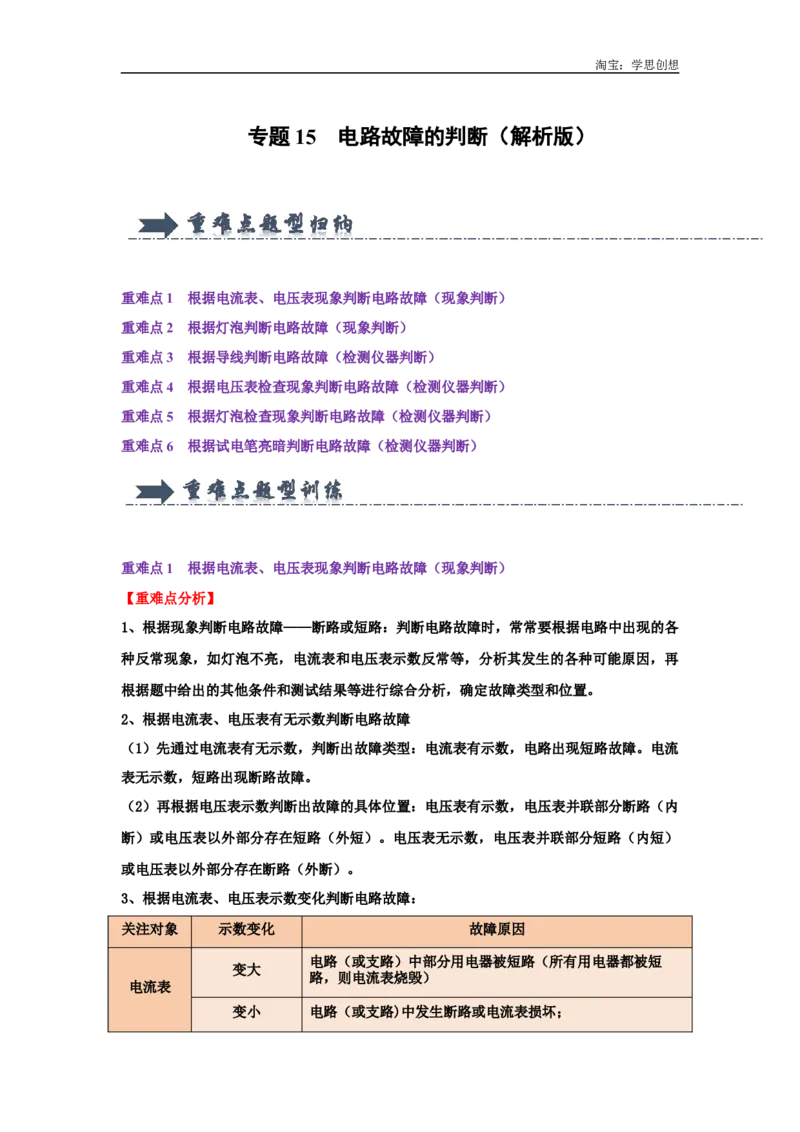

3、根据电流表、电压表示数变化判断电路故障：
关注对象 示数变化 故障原因
电路（或支路）中部分用电器被短路（所有用电器都被短
变大
路，则电流表烧毁）
电流表
变小 电路（或支路)中发生断路或电流表损坏；淘宝：学思创想
不变 除电流表所在支路以外的其它支路上发生断路
与电压表开联的两点间电路发生断路或与电压表并联的两点
变大
之外用电器发生短路。
电压表
变小（甚至为 与电压表并联的两点间用电器发生短路或与电压表并联的两
0） 点之外电路发生断路。
【重难点训练】

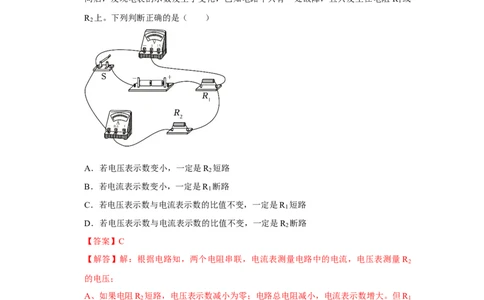

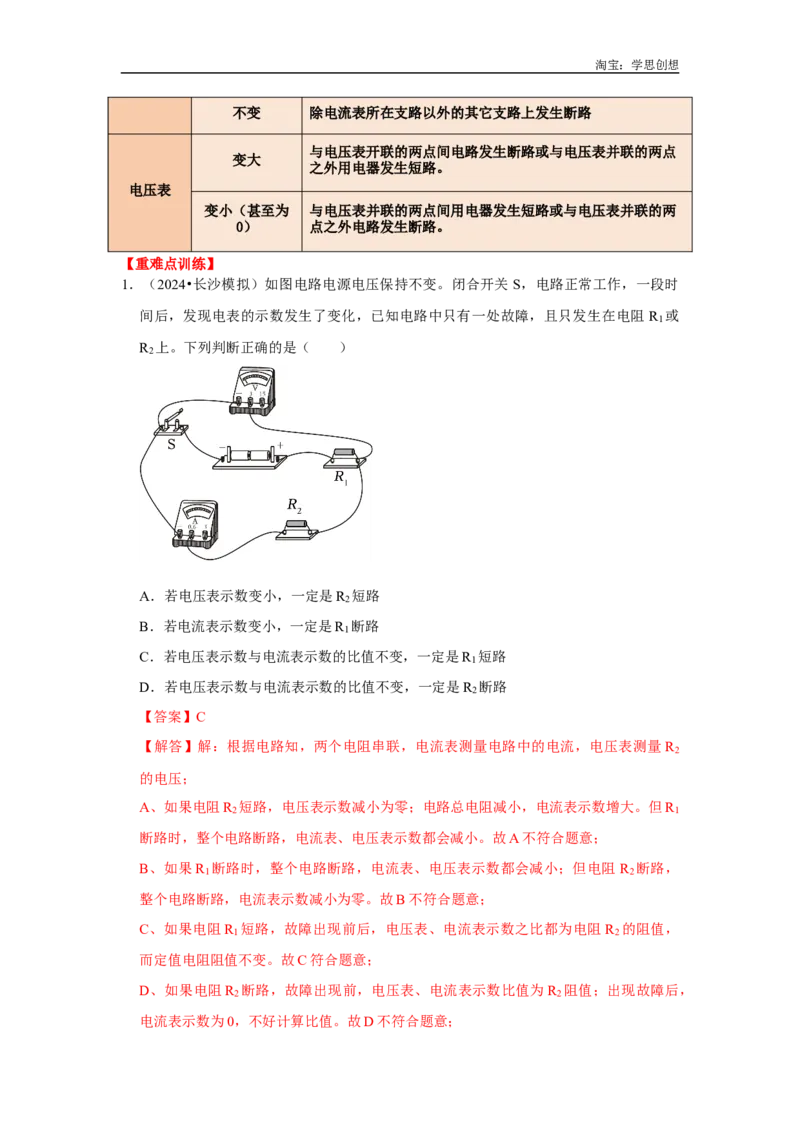

1．（2024•长沙模拟）如图电路电源电压保持不变。闭合开关 S，电路正常工作，一段时
间后，发现电表的示数发生了变化，已知电路中只有一处故障，且只发生在电阻 R 或
1
R 上。下列判断正确的是（ ）
2
A．若电压表示数变小，一定是R 短路
2
B．若电流表示数变小，一定是R 断路
1
C．若电压表示数与电流表示数的比值不变，一定是R 短路
1
D．若电压表示数与电流表示数的比值不变，一定是R 断路
2
【答案】C
【解答】解：根据电路知，两个电阻串联，电流表测量电路中的电流，电压表测量R
2
的电压；
A、如果电阻R 短路，电压表示数减小为零；电路总电阻减小，电流表示数增大。但R
2 1
断路时，整个电路断路，电流表、电压表示数都会减小。故A不符合题意；
B、如果R 断路时，整个电路断路，电流表、电压表示数都会减小；但电阻 R 断路，
1 2
整个电路断路，电流表示数减小为零。故B不符合题意；
C、如果电阻R 短路，故障出现前后，电压表、电流表示数之比都为电阻 R 的阻值，
1 2
而定值电阻阻值不变。故C符合题意；
D、如果电阻R 断路，故障出现前，电压表、电流表示数比值为R 阻值；出现故障后，
2 2
电流表示数为0，不好计算比值。故D不符合题意；淘宝：学思创想
故选：C。

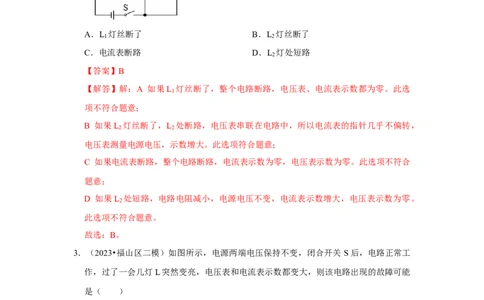

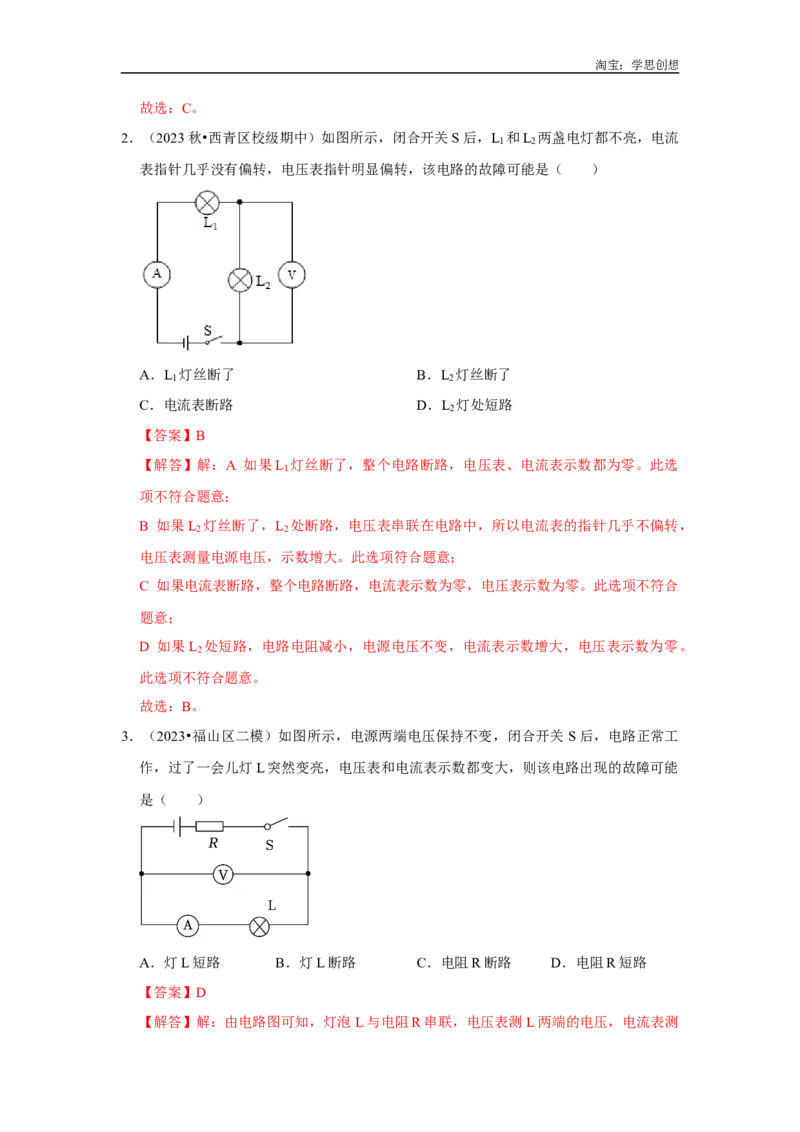

2．（2023秋•西青区校级期中）如图所示，闭合开关S后，L 和L 两盏电灯都不亮，电流
1 2
表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是（ ）
A．L 灯丝断了 B．L 灯丝断了
1 2
C．电流表断路 D．L 灯处短路
2
【答案】B
【解答】解：A 如果L 灯丝断了，整个电路断路，电压表、电流表示数都为零。此选
1
项不符合题意；
B 如果L 灯丝断了，L 处断路，电压表串联在电路中，所以电流表的指针几乎不偏转，
2 2
电压表测量电源电压，示数增大。此选项符合题意；
C 如果电流表断路，整个电路断路，电流表示数为零，电压表示数为零。此选项不符合
题意；
D 如果L 处短路，电路电阻减小，电源电压不变，电流表示数增大，电压表示数为零。
2
此选项不符合题意。
故选：B。
3．（2023•福山区二模）如图所示，电源两端电压保持不变，闭合开关 S后，电路正常工
作，过了一会儿灯L突然变亮，电压表和电流表示数都变大，则该电路出现的故障可能
是（ ）
A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路
【答案】D
【解答】解：由电路图可知，灯泡L与电阻R串联，电压表测L两端的电压，电流表测淘宝：学思创想
电路中的电流，
因过了一会儿灯L突然变亮，两表示数都变大，
所以，电路是通路，不可能是断路，故BC错误；
因此时灯泡发光，
所以，灯泡不可能短路，则电路故障为电阻R短路，故D正确、A错误。
故选：D。

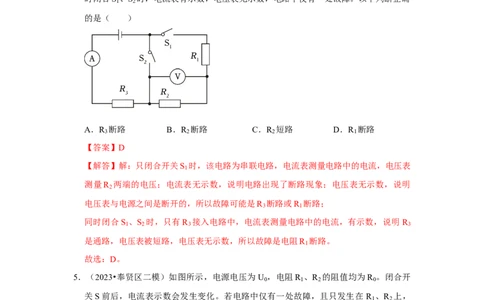

4．（2024•鞍山模拟）如图所示电路中，只闭合开关 S 时，电压表，电流表均无示数；同
1
时闭合S 、S 时，电流表有示数，电压表无示数，电路中仅有一处故障。以下判断正确
1 2
的是（ ）
A．R 断路 B．R 断路 C．R 短路 D．R 断路
3 2 2 1
【答案】D
【解答】解：只闭合开关S 时，该电路为串联电路，电流表测量电路中的电流，电压表
1
测量R 两端的电压；电流表无示数，说明电路出现了断路现象；电压表无示数，说明
2
电压表与电源之间是断开的，所以故障可能是R 断路或R 断路；
3 1
同时闭合S 、S 时，只有R 接入电路中，电流表测量电路中的电流，有示数，说明 R
1 2 3 3
是通路，电压表被短路，电压表无示数，所以故障是电阻R 断路。
1
故选：D。

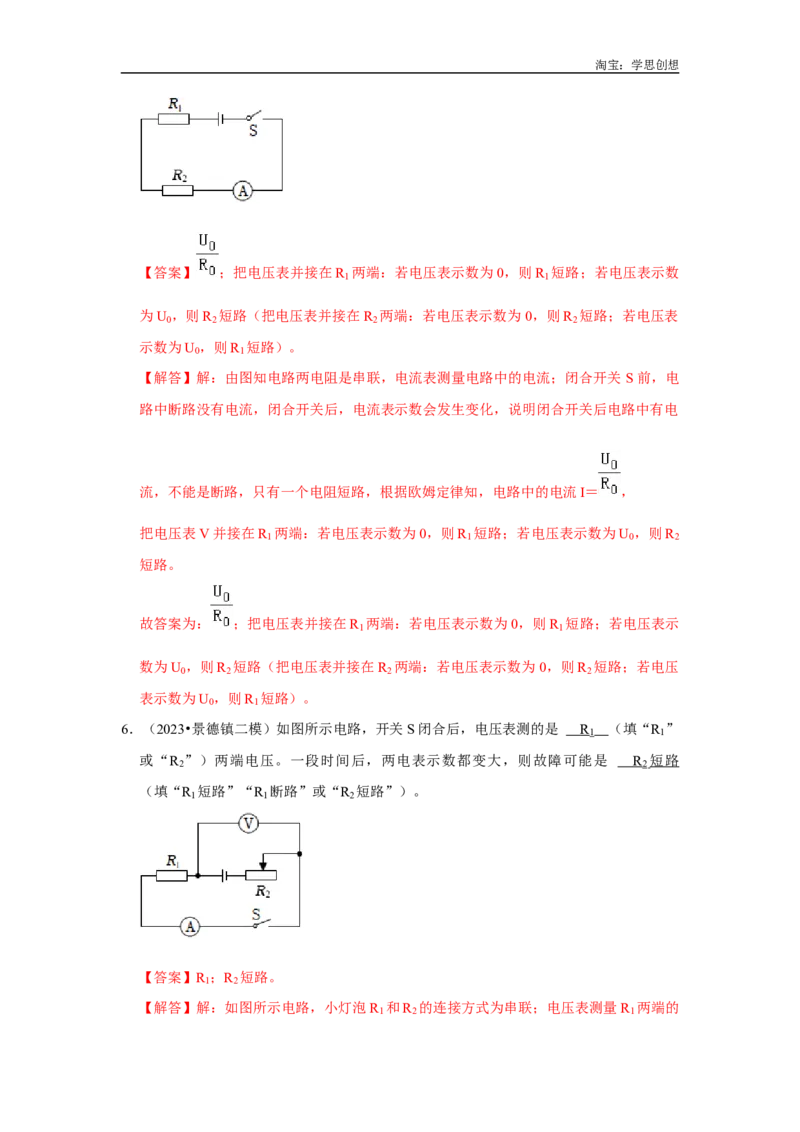

5．（2023•奉贤区二模）如图所示，电源电压为U ，电阻R 、R 的阻值均为R 。闭合开
0 1 2 0
关S前后，电流表示数会发生变化。若电路中仅有一处故障，且只发生在 R 、R 上，
1 2
则电流表示数变化量为 ；现并入一个电压表来判断故障，请写出闭合开关S后
电压表并入电路中的位置、电压表的示数及对应的故障 把电压表并接在 R 两端：若
1
电压表示数为 0 ，则 R 短路；若电压表示数为 U ，则 R 短路（把电压表并接在 R 两端 ：
1 0 2 2
若电压表示数为 0 ，则 R 短路；若电压表示数为 U ，则 R 短路） 。
2 0 1淘宝：学思创想
【答案】 ；把电压表并接在R 两端：若电压表示数为0，则R 短路；若电压表示数
1 1
为U ，则R 短路（把电压表并接在R 两端：若电压表示数为0，则R 短路；若电压表
0 2 2 2
示数为U ，则R 短路）。
0 1
【解答】解：由图知电路两电阻是串联，电流表测量电路中的电流；闭合开关 S前，电
路中断路没有电流，闭合开关后，电流表示数会发生变化，说明闭合开关后电路中有电
流，不能是断路，只有一个电阻短路，根据欧姆定律知，电路中的电流I＝ ，
把电压表V并接在R 两端：若电压表示数为0，则R 短路；若电压表示数为U ，则R
1 1 0 2
短路。
故答案为： ；把电压表并接在R 两端：若电压表示数为0，则R 短路；若电压表示
1 1
数为U ，则R 短路（把电压表并接在R 两端：若电压表示数为0，则R 短路；若电压
0 2 2 2
表示数为U ，则R 短路）。
0 1
6．（2023•景德镇二模）如图所示电路，开关S闭合后，电压表测的是 R （填“R ”
1 1
或“R ”）两端电压。一段时间后，两电表示数都变大，则故障可能是 R 短路
2 2
（填“R 短路”“R 断路”或“R 短路”）。
1 1 2
【答案】R ；R 短路。
1 2
【解答】解：如图所示电路，小灯泡R 和R 的连接方式为串联；电压表测量R 两端的
1 2 1淘宝：学思创想
电压；
一段时间后，如果R 短路，电压表也被短路示数变小，故不可能是R 短路；
1 1
如果R 短路，电路电阻减小，电流增大，电流表示数增大；电压表测量电源电压示数
2
增大，故R 短路有可能；
2
如果R 断路，整个电路断路，电流表示数减小为0，故不可能是R 断路。
1 1
故答案为：R ；R 短路。
1 2

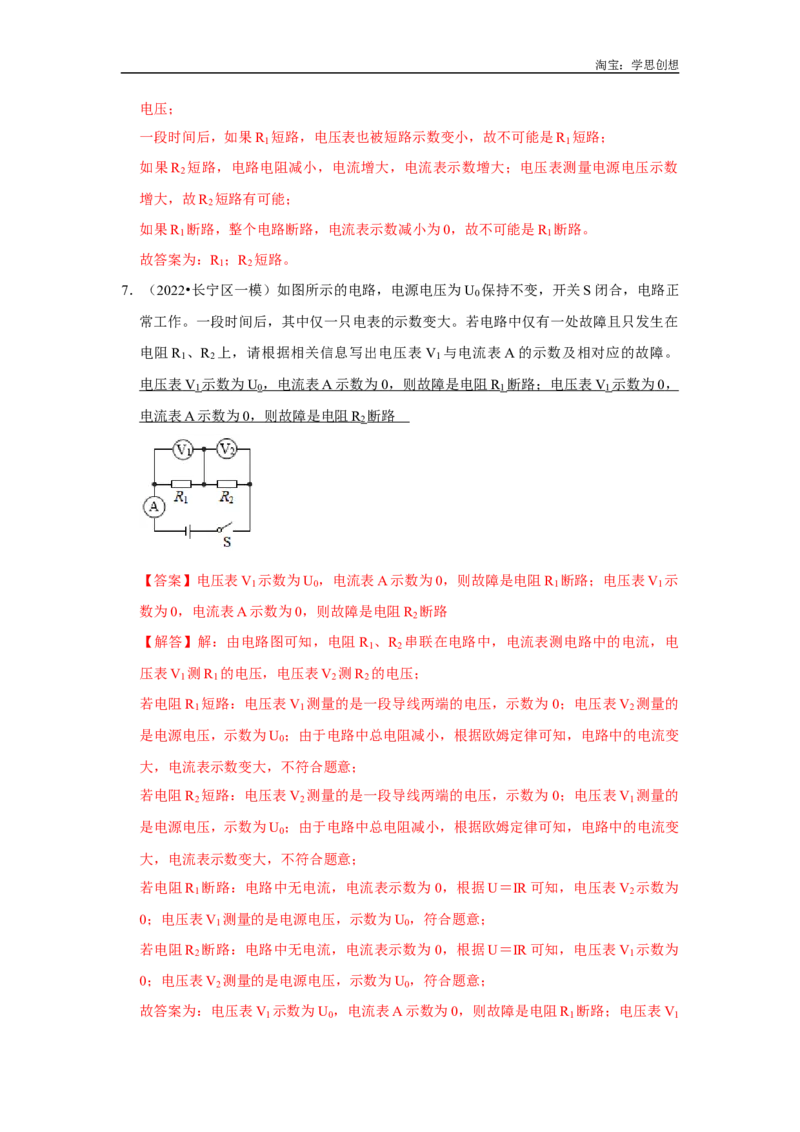

7．（2022•长宁区一模）如图所示的电路，电源电压为U 保持不变，开关S闭合，电路正
0
常工作。一段时间后，其中仅一只电表的示数变大。若电路中仅有一处故障且只发生在
电阻R 、R 上，请根据相关信息写出电压表 V 与电流表A的示数及相对应的故障。
1 2 1
电压表 V 示数为 U ，电流表 A 示数为 0 ，则故障是电阻 R 断路；电压表 V 示数为 0 ，
1 0 1 1
电流表 A 示数为 0 ，则故障是电阻 R 断路
2
【答案】电压表V 示数为U ，电流表A示数为0，则故障是电阻R 断路；电压表V 示
1 0 1 1
数为0，电流表A示数为0，则故障是电阻R 断路
2
【解答】解：由电路图可知，电阻R 、R 串联在电路中，电流表测电路中的电流，电
1 2
压表V 测R 的电压，电压表V 测R 的电压；
1 1 2 2
若电阻R 短路：电压表V 测量的是一段导线两端的电压，示数为0；电压表V 测量的
1 1 2
是电源电压，示数为U ；由于电路中总电阻减小，根据欧姆定律可知，电路中的电流变
0
大，电流表示数变大，不符合题意；
若电阻R 短路：电压表V 测量的是一段导线两端的电压，示数为0；电压表V 测量的
2 2 1
是电源电压，示数为U ；由于电路中总电阻减小，根据欧姆定律可知，电路中的电流变
0
大，电流表示数变大，不符合题意；
若电阻R 断路：电路中无电流，电流表示数为0，根据U＝IR可知，电压表V 示数为
1 2
0；电压表V 测量的是电源电压，示数为U ，符合题意；
1 0
若电阻R 断路：电路中无电流，电流表示数为0，根据U＝IR可知，电压表V 示数为
2 1
0；电压表V 测量的是电源电压，示数为U ，符合题意；
2 0
故答案为：电压表V 示数为U ，电流表A示数为0，则故障是电阻R 断路；电压表V
1 0 1 1淘宝：学思创想
示数为0，电流表A示数为0，则故障是电阻R 断路。
2
重难点2 根据灯泡判断电路故障（现象判断）
【重难点分析】
1、在串联电路中，若只有一个用电器工作，则电路中不能发生断路，可能是另一个用电器
发生了短路而造成的；若发生断路，则整个电路都不会有电流，所有的用电器都不会工作
在并联电路中，一个灯泡不亮，一定是该灯泡断路，而不是短路，否则将会造成电源短路
2、由于家庭电路各用电器是并联关系，所以其中一个用电器不工作，而其他用电器不受影
响，说明该用电器短路；如果其他用电器受到影响，且保险丝熔断，则说明电路发生了短
路。另外电路总功率（总电流）过大，也会造成保险丝熔断。
【重难点训练】
8．（2024•北京模拟）如图所示电路，电源电压恒为3V。闭合开关S后，小灯泡L 、L
1 2
均发光；一段时间后，两灯突然同时熄灭，此时电压表示数显示约为 3V。若故障只发
生在两只灯泡上，那么下列说法中正确的是（ ）
A．L 的灯丝断了
1
B．L 的灯丝断了
2
C．L 发生短路故障
1
D．此时如果把开关S断开，电压表示数将为零
【答案】B
【解答】解：AB、由图可知灯L 、L 串联，电压表V测灯L 两端电压；闭合开关S后，
1 2 2
小灯泡L 、L 均发光；一段时间后，两灯突然同时熄灭，说明电路出现断路现象，电压
1 2
表示数为3V，说明电压表与电源两极是通路，因此电路故障为灯 L 断路，即L 的灯丝
2 2
断了。故A错误，B正确。
C、如灯L 发生短路故障，则灯L 灭，L 发光，故C错误；
1 1 2
D、此时如果把开关S断开，电压表示数为3V，故D错误。
故选：B。

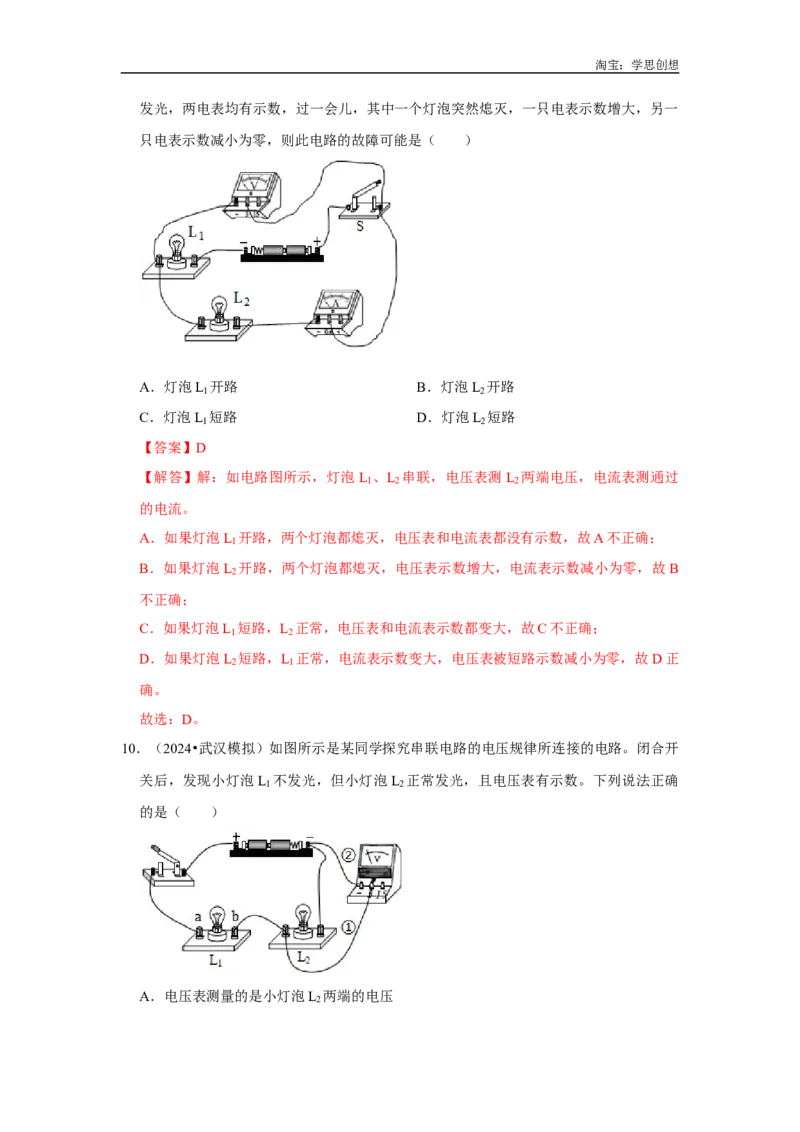

9．（2024•西昌市校级模拟）如图所示，电源电压保持不变，闭合开关 S，灯泡L 、L 均
1 2淘宝：学思创想
发光，两电表均有示数，过一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一
只电表示数减小为零，则此电路的故障可能是（ ）
A．灯泡L 开路 B．灯泡L 开路
1 2
C．灯泡L 短路 D．灯泡L 短路
1 2
【答案】D
【解答】解：如电路图所示，灯泡L 、L 串联，电压表测L 两端电压，电流表测通过
1 2 2
的电流。
A．如果灯泡L 开路，两个灯泡都熄灭，电压表和电流表都没有示数，故A不正确；
1
B．如果灯泡L 开路，两个灯泡都熄灭，电压表示数增大，电流表示数减小为零，故 B
2
不正确；
C．如果灯泡L 短路，L 正常，电压表和电流表示数都变大，故C不正确；
1 2
D．如果灯泡L 短路，L 正常，电流表示数变大，电压表被短路示数减小为零，故D正
2 1
确。
故选：D。
10．（2024•武汉模拟）如图所示是某同学探究串联电路的电压规律所连接的电路。闭合开
关后，发现小灯泡L 不发光，但小灯泡L 正常发光，且电压表有示数。下列说法正确
1 2
的是（ ）
A．电压表测量的是小灯泡L 两端的电压
2淘宝：学思创想
B．小灯泡L 不发光可能是小灯泡L 断路
1 1
C．将导线①的左端改接到a接线柱，闭合开关后电压表会被短路
D．要测量L 两端的电压，可以直接将导线②的上端改接到a接线柱
1
【答案】A
【解答】解：A、由电路图可知两灯泡串联，电压表并联在灯泡L 两端，测量的是小灯
2
泡L 两端的电压，故A正确；
2
B、因串联电路中各用电器互相影响，如果灯泡L 断路，则灯泡L 、L 都不发光，电压
1 1 2
表无示数，所以小灯泡L 不发光是小灯泡L 短路，故B错误；
1 1
C、由B知小灯泡L 短路，若将导线①的左端改接到a接线柱，电压表测量对象不变，
1
测量的仍是灯泡L 两端的电压，故C错误；
2
D、由图可知，若直接将导线②的上端改接到a接线柱会导致电压表正负接线柱接反，
闭合开关后，电压表指针反偏，会向0刻线左侧偏转，故D错误。
故选：A。
11．（2023•炎陵县模拟）如图所示电路中，电源电压为6V，当开关S闭合后，只有一盏
灯泡发光且电压表的示数为6V，产生这一现象的原因可能是（ ）
A．灯泡L 处短路 B．灯泡L 处短路
1 2
C．灯泡L 处断路 D．灯泡L 处断路
1 2
【答案】B
【解答】解：因为闭合开关后，有一盏灯泡发光，因此电路发生短路故障；又因为电压
表有示数，并且等于电源电压，所以L 被短路。
2
故选：B。

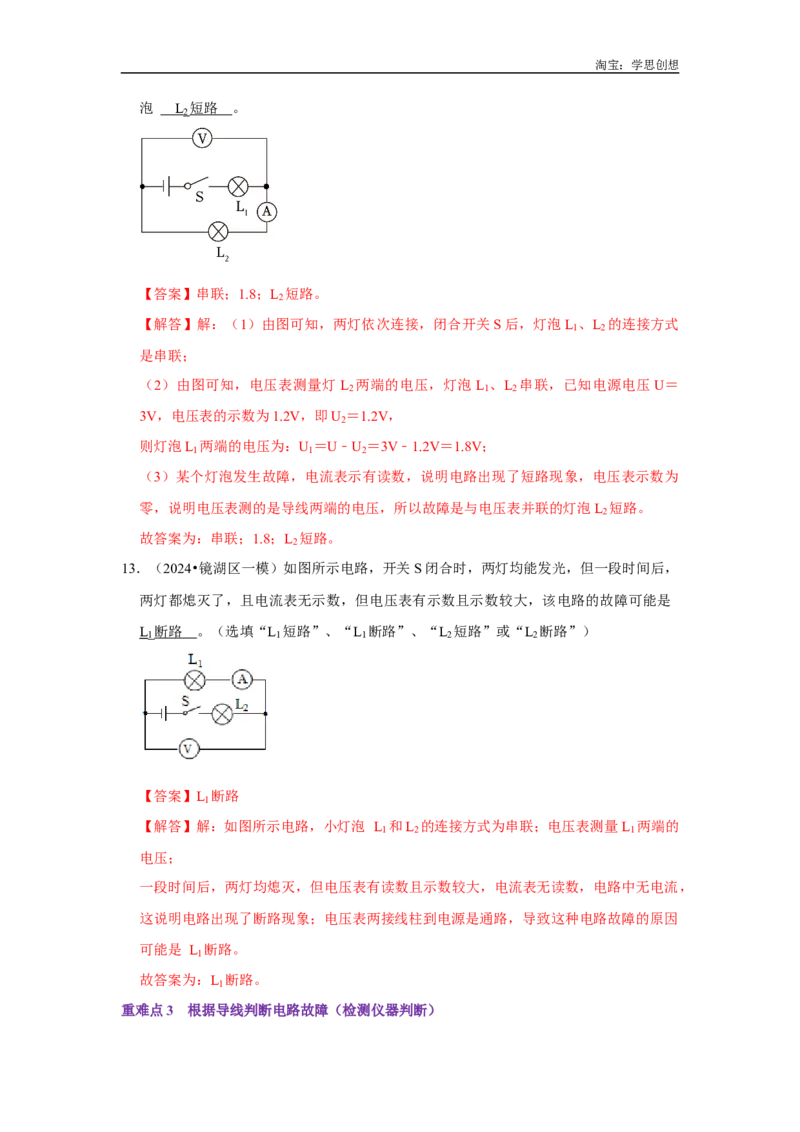

12．（2024•阳西县一模）如图所示的电路，闭合开关 S后，灯泡L 、L 的连接方式是
1 2
串联 （选填“串联”或“并联”）；已知电源电压为3V，电压表的示数为1.2V，则
灯泡L 两端的电压为 1.8 V。闭合开关S后，两灯均发光，两电表均有示数，过一
1
会儿由于某个灯泡发生故障而熄灭，电流表有示数，电压表示数为零，则故障原因是灯淘宝：学思创想
泡 L 短路 。
2
【答案】串联；1.8；L 短路。
2
【解答】解：（1）由图可知，两灯依次连接，闭合开关S后，灯泡L 、L 的连接方式
1 2
是串联；
（2）由图可知，电压表测量灯 L 两端的电压，灯泡L 、L 串联，已知电源电压U＝
2 1 2
3V，电压表的示数为1.2V，即U ＝1.2V，
2
则灯泡L 两端的电压为：U ＝U﹣U ＝3V﹣1.2V＝1.8V；
1 1 2
（3）某个灯泡发生故障，电流表示有读数，说明电路出现了短路现象，电压表示数为
零，说明电压表测的是导线两端的电压，所以故障是与电压表并联的灯泡L 短路。
2
故答案为：串联；1.8；L 短路。
2
13．（2024•镜湖区一模）如图所示电路，开关S闭合时，两灯均能发光，但一段时间后，
两灯都熄灭了，且电流表无示数，但电压表有示数且示数较大，该电路的故障可能是
L 断路 。（选填“L 短路”、“L 断路”、“L 短路”或“L 断路”）
1 1 1 2 2
【答案】L 断路
1
【解答】解：如图所示电路，小灯泡 L 和L 的连接方式为串联；电压表测量L 两端的
1 2 1
电压；
一段时间后，两灯均熄灭，但电压表有读数且示数较大，电流表无读数，电路中无电流，
这说明电路出现了断路现象；电压表两接线柱到电源是通路，导致这种电路故障的原因
可能是 L 断路。
1
故答案为：L 断路。
1
重难点3 根据导线判断电路故障（检测仪器判断）淘宝：学思创想
【重难点分析】
1、根据检测仪器判断电路故障：电路出现了故障，为了判读故障的类型和位置，往往需要
借助导线、电流表、电压表、灯泡或试电笔来判断，通过这些仪器或设备出现的现象，来
判断故障的类型和位置。
2、用导线或电流表检查的电路故障故障一般都为断路。将导线或电流表分别与各部分并联，
如电流表有读数，其它部分能开始工作，则此时与导线或电流表并联的部分断路。
【重难点训练】
14．（2023•泰山区模拟）如图，小刚在做“连接串联电路”的实验时，电路连好后，闭合
开关，两灯均不亮。经检查，电路连接无误，老师告诉他有一个灯泡出现故障，并且提
供了如图所示的器材，下面各选项中的方法能够检测出故障灯泡的是
（ ）
①用一根导线分别与两个灯泡并联，根据出现的现象进行判断
②用一个电流表分别串联在图中a、b、c三点，根据出现的现象进行判断
③用一个电压表分别与两个灯泡并联，根据出现的现象进行判断
④用一个小灯泡分别与两个灯泡并联，根据出现的现象进行判断
A．只有①②③ B．只有②③④ C．只有①③④ D．只有①②④
【答案】C
【解答】解：
闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，
这说明小灯泡发生了断路：
①用一根导线分别与两个灯泡并联，则断路的地方会接通，另一个灯泡会发光，该方
法能检测出坏灯泡，故①正确；
②用一个电流表分别串联在图中的a、b、c三点，由于电流表相当于导线，串联时对电
路无影响，则无法测出故障，该方法不能检测出坏灯泡，故②错误；
③用一个电压表分别与两个灯泡并联，其中一个灯泡断路时，若电压表并联在断路的
灯泡两端，电压表会有示数，能测出故障，该方法能检测出坏灯泡，故③正确；
④用一个小灯泡分别与两个灯泡并联，其中一个灯泡断路时，与其并联的灯泡会发光，
能测出故障，该方法能检测出坏灯泡，故④正确。淘宝：学思创想
故选：C。
15．（2023•谯城区一模）如图所示，在探究串联电路电流特点的实验中，闭合开关后，两
灯泡均不亮，电流表无示数，为了检查电路中故障原因，将电压表“+”接线柱接在灯
泡L 的右端，“﹣”接线柱上的导线S分别接图中A、B、C、D四处，发现只有当导
2
线S接D时，电压表有明显偏转，若电路中只有一处故障，则故障原因可能是（ ）
A．L 断路 B．开关处断路
2
C．L 断路 D．电流表断路
1
【答案】D
【解答】解：由图知，闭合开关，两只灯泡串联；两灯泡都不亮，说明电路出现了断路
现象；
A、如果L 断路，当电压表“﹣”接线柱上的导线S接在A处时，电压表应该有明显偏
2
转，没有偏转，说明L 没有断路，是其它地方断路，故A错误；
2
B、如果开关处断路，当电压表“﹣”接线柱上的导线S接在B处时，电压表应该有明
显偏转，没有偏转，说明L 和开关之间没有断路，是其它地方断路，故B错误；
2
C、如果L 断路，当电压表“﹣”接线柱上的导线S接在C处时，电压表应该有明显偏
1
转，没有偏转，说明L 和开关以及L 之间没有断路，故C错误；
2 1
D、当电压表“﹣”接线柱上的导线 S接在D处时，电压表有明显偏转，说明是 CD之
间断路，可能是电流表断路，故D正确。
故选：D。
16．（2022•富顺县校级模拟）如图所示的电路中，闭合开关后，电流表和电压表示数均为
0，若将一根导线的一端接在电源的正极，另一端依次试触a、b、c、d接线柱，当试触
到d时，电压表有示数且等于电源电压，电流表示数仍为 0，若电流表、开关、导线及
各接线处均完好，则电路中可能的故障是（ ）淘宝：学思创想
A．电阻R和电流表开路
B．电阻R短路和滑动变阻器开路
C．电阻R和滑动变阻器开路
D．电阻R和电流表短路
【答案】C
【解答】解：由图可知，该电路为串联电路，电流表测量电路中的电流，电压表测量R
两端的电压；闭合开关后，发现两电表示数为0，说明电路中有断路故障；
若将一根导线的一端接在电源的正极，另一端依次试触a、b、c、d接线柱，当试触到d
时，电压表有示数且等于电源电压，这说明电压表与电源之间是接通的，所以 cd之间
发生了断路现象，即滑动变阻器断路；此时电流表的示数仍然为零，这说明电路是断路，
电压表有示数，这说明与电压表并联的R断路了，所以故障是：电阻R和滑动变阻器开
路。
故选：C。
17．（2021•市南区一模）如图所示电路，闭合开关时，发现灯泡 L 、L 均不亮，电流表
1 2
指针几乎没有偏转。某同学用一根导线去查找电路故障：闭合开关，然后将导线并联在
L 两端，发现L 亮、电流表指针发生偏转。由此可知电路故障可能是（ ）
1 2
A．L 断路 B．L 短路
1 1
C．L 断路 D．电流表断路
2淘宝：学思创想
【答案】A
【解答】解：
（1）由图可知，灯泡L 和L 串联，电流表测量电路电流；
1 2
闭合开关时，发现灯泡L 、L 均不亮，电流表指针几乎没有偏转，说明可能是灯泡L
1 2 1
断路或L 断路（若一盏灯短路，则另一盏灯会发光，电流表有示数），故B错误；
2
（2）将导线并联在L 两端，发现L 亮，电流表指针发生偏转，说明灯泡L 和电流表
1 2 2
没有问题，因此电路故障是灯泡L 断路，故A正确，CD错误。
1
故选：A。

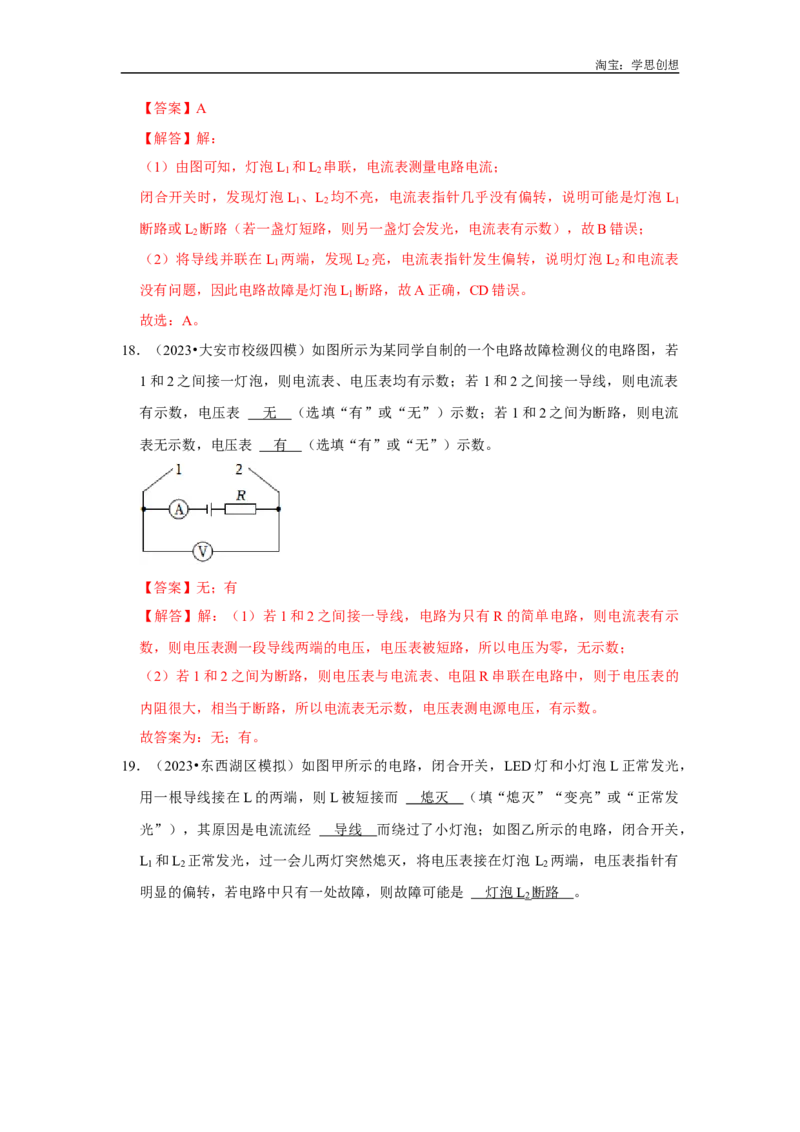

18．（2023•大安市校级四模）如图所示为某同学自制的一个电路故障检测仪的电路图，若
1和2之间接一灯泡，则电流表、电压表均有示数；若 1和2之间接一导线，则电流表
有示数，电压表 无 （选填“有”或“无”）示数；若1和2之间为断路，则电流
表无示数，电压表 有 （选填“有”或“无”）示数。
【答案】无；有
【解答】解：（1）若1和2之间接一导线，电路为只有R的简单电路，则电流表有示
数，则电压表测一段导线两端的电压，电压表被短路，所以电压为零，无示数；
（2）若1和2之间为断路，则电压表与电流表、电阻R串联在电路中，则于电压表的
内阻很大，相当于断路，所以电流表无示数，电压表测电源电压，有示数。
故答案为：无；有。

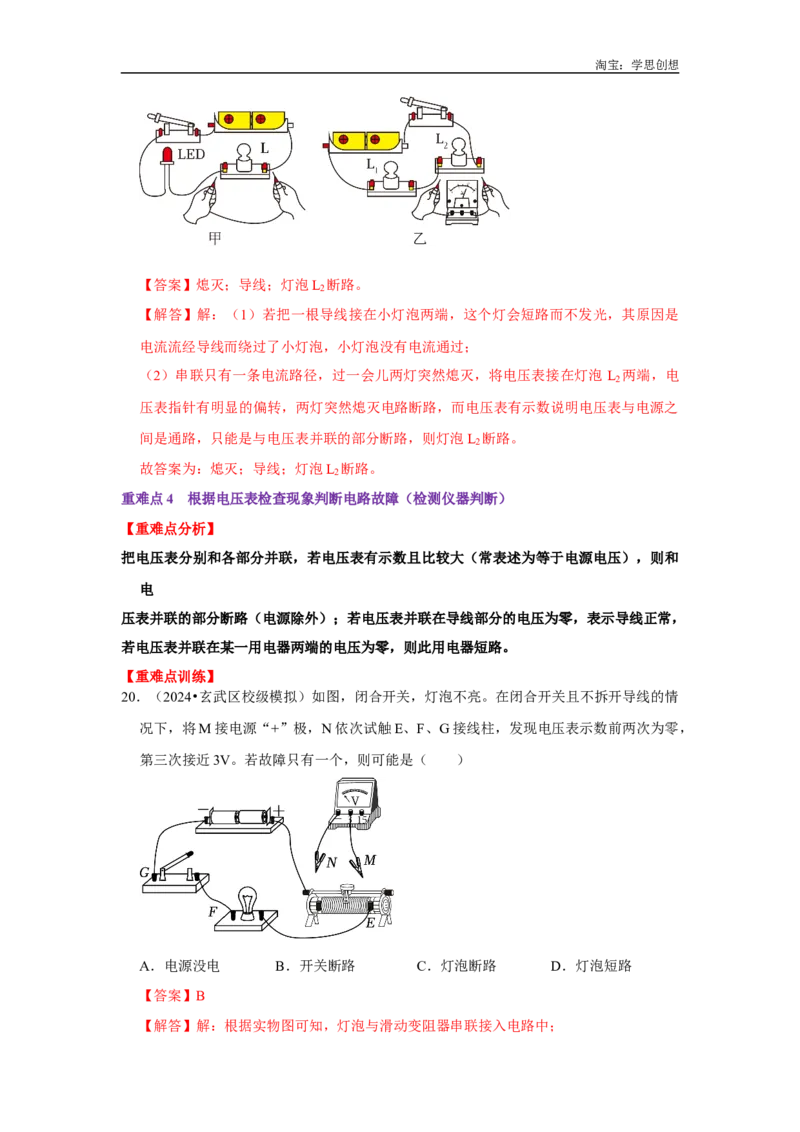

19．（2023•东西湖区模拟）如图甲所示的电路，闭合开关，LED灯和小灯泡L正常发光，
用一根导线接在L的两端，则L被短接而 熄灭 （填“熄灭”“变亮”或“正常发
光”），其原因是电流流经 导线 而绕过了小灯泡；如图乙所示的电路，闭合开关，
L 和L 正常发光，过一会儿两灯突然熄灭，将电压表接在灯泡 L 两端，电压表指针有
1 2 2
明显的偏转，若电路中只有一处故障，则故障可能是 灯泡 L 断路 。
2淘宝：学思创想
【答案】熄灭；导线；灯泡L 断路。
2
【解答】解：（1）若把一根导线接在小灯泡两端，这个灯会短路而不发光，其原因是
电流流经导线而绕过了小灯泡，小灯泡没有电流通过；
（2）串联只有一条电流路径，过一会儿两灯突然熄灭，将电压表接在灯泡 L 两端，电
2
压表指针有明显的偏转，两灯突然熄灭电路断路，而电压表有示数说明电压表与电源之
间是通路，只能是与电压表并联的部分断路，则灯泡L 断路。
2
故答案为：熄灭；导线；灯泡L 断路。
2
重难点4 根据电压表检查现象判断电路故障（检测仪器判断）
【重难点分析】
把电压表分别和各部分并联，若电压表有示数且比较大（常表述为等于电源电压），则和
电
压表并联的部分断路（电源除外）；若电压表并联在导线部分的电压为零，表示导线正常，
若电压表并联在某一用电器两端的电压为零，则此用电器短路。
【重难点训练】
20．（2024•玄武区校级模拟）如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情
况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，
第三次接近3V。若故障只有一个，则可能是（ ）
A．电源没电 B．开关断路 C．灯泡断路 D．灯泡短路
【答案】B
【解答】解：根据实物图可知，灯泡与滑动变阻器串联接入电路中；淘宝：学思创想
在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，
发现电压表示数前两次为零，第三次接近3V，且故障只有一个。
N接G时电压表有示数，即断路在电压表并联的两点之间；N接E、F时，电压表无示
数，说明断路在电压表并联的F点之外，所以可以判定断路在F点和G之间的电路上，
则开关断路。
故选：B。
21．（2024•砀山县校级模拟）在电学实验中，通常用电压表来检测电路故障。如图所示电
路中，电源电压为3V，闭合开关后，两灯泡均不亮，经检测，确定是灯泡L 断路，则
2
检测过程中下列说法中错误的是（ ）
A．电压表接ad时示数为3V
B．电压表接ab时示数为3V
C．电压表接ac时示数为3V
D．电压表接bc时示数为3V
【答案】B
【解答】解：灯泡L 断路，说明bc之间断路，当电压表接在ad、ac、bc之间时，相当
2
于直接与电源串联在一起，所以示数均为3V，当电压表接ab时，电压表不能与电源连
接，示数为0，故ACD正确，B错误。
故选：B。
22．（2023•合肥二模）如图所示的电路，电源电压为 3V。开关S闭合，电流表示数为零，
用电压表分别接在电路中的不同位置，电压表示数为U ＝3V，U ＝3V，U ＝0V。若
ab ac bc
电路只有一处故障，则该电路的故障可能是（ ）
A．R 短路 B．R 断路 C．R 短路 D．R 断路
1 1 2 2淘宝：学思创想
【答案】B
【解答】解：AC．如果R 短路或R 短路，电路中有电流，电流表应该有示数，所以不
1 2
可能是R 短路或R 短路，故AC不符合题意；
1 2
BD．如果R 断路，电路中无电流，由测量数据U ＝3V，U ＝3V，U ＝0V可知，a
1 ab ac bc
点与电源正极之间是连通的，b和c两点与电源负极连通，但b点与电源正极是断路的，
所以故障原因可能是R 断路，故B符合题意、D不符合题意。
1
故选：B。
23．（2023•武汉模拟）如图甲所示的电路，闭合开关，L 和L 正常发光，过一会儿两灯
1 2
突然熄灭，将图乙所示的电压表接在灯泡 L 两端，电压表指针有明显的偏转。若电路
1
中只有一处故障，则故障可能是（ ）
A．L 断路 B．L 被短接 C．L 断路 D．L 被短接
1 1 2 2
【答案】A
【解答】解：当闭合开关后，该电路为串联电路，两只灯泡都不亮，说明电路发生了断
路，而电压表有示数，说明电压表能与电源相通，故是灯泡L 断路。
1
故选：A。
24．（2024•无为市校级一模）小芳用铅笔芯制作如图所示的“模拟调光灯”。闭合开关后，
左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳将电压表接到 A、B两点，
测得电压为3.0V，则A、B间 断路 （选填“短路”或“断路”）。
【答案】断路
【解答】解：闭合开关后，左右移动回形针，小灯泡始终不亮，为检查电路故障，小芳淘宝：学思创想
将电压表接到A、B两点，测得电压为3.0V，电压表有示数则说明有微弱电流从电源正
极经过滑动变阻器再经过电压表回到电源负极，说明变阻器是通的，则A、B间断路。
故答案为：断路。
25．（2023•苏州一模）如图所示电路中，由于接线柱接触不良导致电路发生了断路故障。
若电路中仅有一处故障，且只发生在电阻R 、R 上，现通过接入一个电表来判断故障。
1 2
①应选择方案 A 。（选填字母）
A．将一个电流表接入到Q点
B．将一个电压表接入到QM之间
C．将一个电压表接入到MN之间
②选择方案后，闭合开关S后移动滑片，若电表的示数不变，则故障是： R （选
2
填“R ”或“R ”）的接线柱接触不良。
1 2
【答案】A；R 。
2
【解答】解：由图可知，电阻R 和变阻器R 并联。
1 2
A．将一个电流表接入到Q点，此时电流表测量干路中的电流，移动滑动变阻器的滑片，
若电流表示数发生变化，这说明通过滑动变阻器的电流发生了改变，该支路是正常的，
故障是R 断路；若电流表示数不变，这说明通过滑动变阻器的电流不变，所以故障是
1
R 断路；
2
B．将一个电压表接入到QM之间，电压表测量的是一段导线直接的电压，示数一直为
0，不能检测出电路故障；
C．将一个电压表接入到MN之间，电压表测量的是电源电压，示数保持不变，不能检
测出电路故障。
故答案为：A；R 。
2
重难点5 根据灯泡检查现象判断电路故障（检测仪器判断）
【重难点分析】
将小灯泡分别与各部分并联，如果小灯泡发光或其它部分能开始工作，则此时与小灯泡并淘宝：学思创想
联的部分断路；当把小灯泡接到导线部分时小灯泡不亮（被短路）表示导线正常，如接在
某一用电器两端小灯泡不亮，则此用电器短路。
【重难点训练】

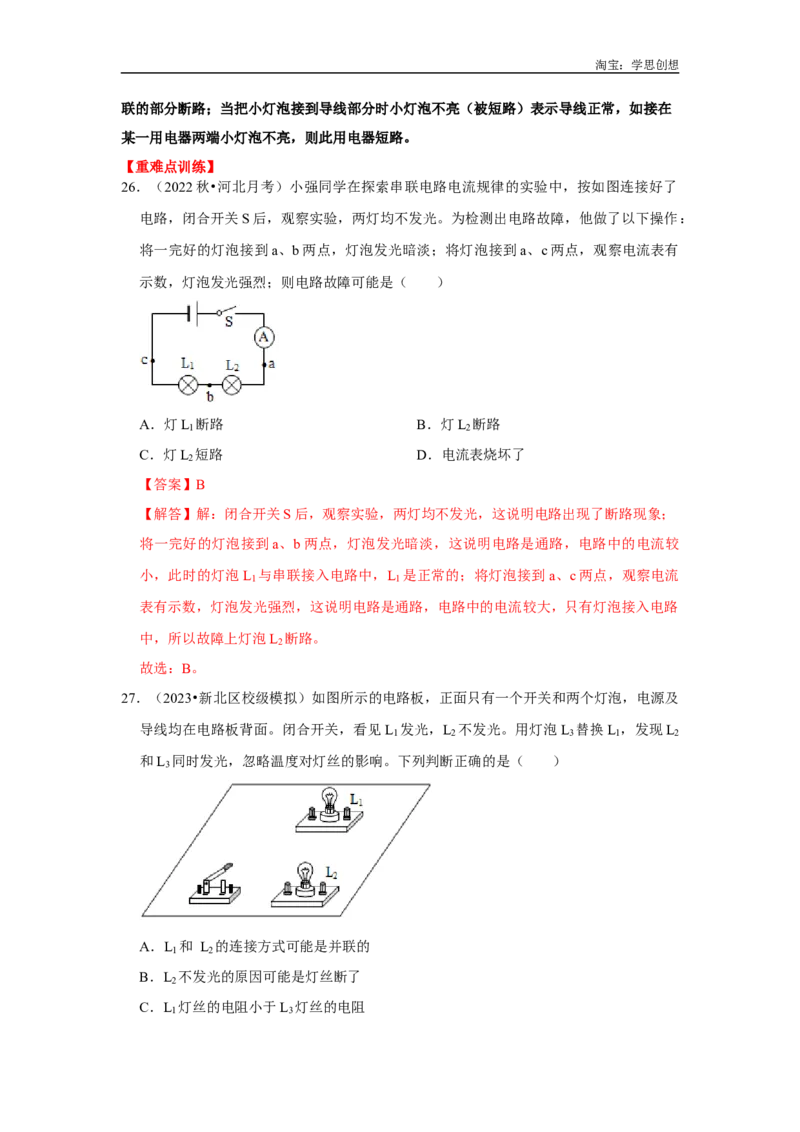

26．（2022秋•河北月考）小强同学在探索串联电路电流规律的实验中，按如图连接好了
电路，闭合开关S后，观察实验，两灯均不发光。为检测出电路故障，他做了以下操作：
将一完好的灯泡接到a、b两点，灯泡发光暗淡；将灯泡接到a、c两点，观察电流表有
示数，灯泡发光强烈；则电路故障可能是（ ）
A．灯L 断路 B．灯L 断路
1 2
C．灯L 短路 D．电流表烧坏了
2
【答案】B
【解答】解：闭合开关S后，观察实验，两灯均不发光，这说明电路出现了断路现象；
将一完好的灯泡接到a、b两点，灯泡发光暗淡，这说明电路是通路，电路中的电流较
小，此时的灯泡L 与串联接入电路中，L 是正常的；将灯泡接到a、c两点，观察电流
1 1
表有示数，灯泡发光强烈，这说明电路是通路，电路中的电流较大，只有灯泡接入电路
中，所以故障上灯泡L 断路。
2
故选：B。
27．（2023•新北区校级模拟）如图所示的电路板，正面只有一个开关和两个灯泡，电源及
导线均在电路板背面。闭合开关，看见L 发光，L 不发光。用灯泡L 替换L ，发现L
1 2 3 1 2
和L 同时发光，忽略温度对灯丝的影响。下列判断正确的是（ ）
3
A．L 和 L 的连接方式可能是并联的
1 2
B．L 不发光的原因可能是灯丝断了
2
C．L 灯丝的电阻小于L 灯丝的电阻
1 3淘宝：学思创想
D．L 替换L 后，电路的总功率变大
3 1
【答案】D
【解答】解：
AB、闭合开关，看见L 发光，L 不发光；用灯泡L 替换L ，发现L 和L 同时发光，
1 2 3 1 2 3
因为替换的是发光的灯泡，替换后原来不发光的灯泡L 也发光了，说明灯泡L 的灯丝
2 2
没有断；
若原来L 和L 并联，用灯泡L 替换L 后，根据并联电路中各支路互不影响的特点可知，
1 2 3 1
对L 支路无影响，L 应该仍然不发光，而替换后发现L 和L 同时发光，所以两灯泡不
2 2 2 3
是并联，即原来L 和L 是串联的，则替换后L 和L 是串联的，原来L 不发光是因为
1 2 2 3 2
L 的实际功率太小造成的，故AB错误；
2
CD、替换前后的电路图如图所示，
原来L 不发光是因为L 的实际功率太小，现在L 发光，说明L 的实际功率增大了，L
2 2 2 2 2
的阻值不变，则由P＝I2R可知，替换后电路中电流增大了，电源电压不变，根据P＝UI
可知，电路的总功率变大，故D正确；
原来的总电阻R＝R +R ，现在的总电阻R′＝R +R ，
1 2 2 3
因替换后电路中电流增大了，根据欧姆定律可知电路的总电阻减小了，
所以由前后两次总电阻的表达式可知R ＜R ，即L 的电阻大于L 的电阻，故C错误。
3 1 1 3
故选：D。
28．（2021•静安区二模）在如图所示的电路中，电源电压保持不变，闭合开关，电路正常
工作。一段时间后，由于该电路中一个电阻出现了故障，使得电压表的示数变大。
①电路中可能存在的故障是 R 短路或 R 断路 。
1 2
②若用小灯泡L替换电路中的电阻R ，请写出替换前后电压表示数变化的情况及相应
1
的电路故障。 电压表示数为 U 保持不变，则是 R 断路；电压表示数变小，则是 R 短
2 1
路 。淘宝：学思创想
【答案】见试题解答内容
【解答】解：
（1）由图可知，该电路为串联电路，电压表测量的是电阻R 两端的电压，电流表测量
2
电路中的电流；电压表示数变大，说明电压表测量的是电源电压，即电压表直接接在电
源的两极上，所以故障是R 短路或R 断路；
1 2
（2）若R 短路，电压表示数为U，用完好的小灯替换R ，此时电压表测量的是R 两
1 1 2
端的电压，根据串联电路的电压特点可知，电压表示数要小于电源电压，即电压表示数
变小；
若R 断路，电压表示数为U，用完好的小灯替换R ，此时电压表测量的是电源的电压，
2 1
示数保持U不变；所以小灯替换前后电压表示数的变化情况是：电压表示数为U保持不
变，则是R 断路；电压表示数变小，则是R 短路。
2 1
故答案为：（1）R 短路或R 断路；（2）电压表示数为U保持不变，则是R 断路；电
1 2 2
压表示数变小，则是R 短路。
1
重难点6 根据试电笔亮暗判断电路故障（检测仪器判断）
【重难点分析】
1、火线断路和零线断路：若火线断路，断路前的火线能使试电笔的氖管发光，断路后的火
线不能使试电笔的氖管发光；若零线断路，断点与火线之间能使氖管发光。
2、进户火线或零线断路：家庭电路中所有用电器都不能工作；若某一支路的火线或零线断
路，则只该支路用电器不能工作，其余支路用电器仍可以工作。
3、插座中的双孔都能使试电笔的氖管发光，是零线断了，这时电流从火线通过其他连通的
用电器到达插座的零线孔、试电笔，流过人体到达大地，使氖管发光。
【重难点训练】
29．（2024•驿城区一模）如图所示，小李早上想用电热水壶烧开水，将插头插入插座，并
闭合开关，发现电热水壶不工作；厨房的灯泡是也不能工作。保持灯泡开关闭合，拔出
插头，用试电笔分别接触插座的左右两孔，发现接左、右孔时氖管均发光。若电路中只
有一处故障，则故障可能是（ ）淘宝：学思创想
A．CD间电路断路 B．ED间电路断路
C．插座短路 D．保险丝烧断
【答案】B
【解答】解：将电热水壶的插头插入插座，闭合开关，发现电热水壶不工作；厨房的灯
泡是也不能工作，说明整个电路存在故障；
A．若CD间电路断路，而灯泡所在的电路是通路，则灯泡发光，故A不符合题意；
B．若ED间电路断路，电热水壶不工作、灯泡不能发光，用试电笔分别接触插座的左
右两孔，发现接左、右孔时氖管均发光，故B符合题意；
C．若插座短路，则整个电路短路，保险丝会熔断，用试电笔分别接触插座的左右两孔，
氖管不会发光，故C不符合题意；
D．若保险丝熔断，用试电笔分别接触插座的左右两孔，氖管不会发光，故D不符合题
意。
故选：B。
30．（2024•安徽模拟）如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险
丝完好，用测电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（ ）
A．插座发生短路了 B．进户的火线断了
C．进户的零线断了 D．某盏电灯的灯丝断了
【答案】C
【解答】解：A、如果插座处发生短路，会使保险丝熔断，故A不符合题意；
B、进户火线如果断了，测电笔氖管不能发光，故B不符合题意；
C、试电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零
线开路了，此时插座的左孔通过电灯与火线相连，故C符合题意；淘宝：学思创想
D、因各灯并联，互不影响，某个电灯的灯丝烧断了，其它灯仍还亮，故D不符合题意。
故选：C。
31．（2024•辽宁模拟）如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲
的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出
电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。
下列说法正确的是（ ）
A．和灯泡连接的开关接法正确
B．一定是B、D两点间经电热壶所在的电路部分出现短路
C．C、D两点间零线断路
D．入户零线至C点间导线断路
【答案】D
【解答】解：
A、为了保证用电的安全，开关应该接在火线和灯泡之间，图中开关接在零线上，则和
灯泡连接的开关接法错误，故A错误；
BCD、将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡
也熄灭了，这表明干路中是没有电流的，即干路中出现了断路现象；拔出电饭煲的插头，
电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光，说明插座的两个
孔都是与火线相连的，所以故障是零线断路；若C、D两点间零线断路，则灯泡会发光，
所以是入户零线至C点间的导线断路，故BC错误，D正确。
故选：D。
32．（2023•金坛区一模）如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检
测：闭合S ，灯L 亮；断开S ，闭合S ，灯L 不亮；再用测电笔测a、b、c、d四个接
1 1 1 2 2
线点，发现只有在c点氖管不发光。若电路中只有一处故障，则是（ ）淘宝：学思创想
A．c、d两点间断路 B．灯L 所在支路断路
2
C．灯L 短路 D．c点左侧的零线断路
2
【答案】A
【解答】解：
（1）闭合S ，灯L 亮，说明电路中有电流，电路为通路，则从保险丝→a→S →L →c
1 1 1 1
以及c点左侧的零线都没有断路；
（2）断开S ，闭合S ，灯L 不亮，灯L 不亮的原因有两个：一个是断路、一个是短路，
1 2 2 2
若灯L 短路时，电路的电流会很大，将保险丝烧断，则试电笔接触a、b两个接线点时，
2
氖管都不会发光，不符合题意；
若灯L 所在支路断路，则试电笔接触d点时氖管不发光，不符合题意；
2
若c、d两点间开路，灯泡L 与零线不能构成闭合电路，没有电流通过L ，灯泡L 不会
2 2 2
发光，但d点会通过灯泡L 与火线间接相连，则试电笔接触d点时氖管会发光，符合题
2
意；
综上所述，A正确，BCD错误。
故选：A。
33．（2024•瑶海区一模）如图家庭电路中，小明闭合开关后，发现电灯不亮，他用试电笔
测试图中的a、b、c、d四点，四点都发光，则可能发生的故障是 进户零线 （选填
“ab”“bc”“cd”“进户火线”或“进户零线”）断路。
【答案】进户零线
【解答】解：试电笔可以辨别火线和零线，能使氖管发光的是火线；若用试电笔测试图
中的a、b、c、d四点都发光，说明这四点都与火线接通的，而灯泡不发光、电路中无
电流，则可能发生的故障是零线断路。淘宝：学思创想
故答案为：进户零线。
34．（2024•阜阳一模）如图所示，两盏电灯L 、L 接在家庭电路中。当开关S 、S 都闭
1 2 1 2
合时，电灯L 亮，L 不亮，用测电笔分别接触A、B、C、D、E、F点时，发现测电笔
1 2
只接触F点时氖管不发光，接触其他点时氖管都发光，则电路中的故障原因可能是
EF 之间断路 。
【答案】EF之间断路
【解答】解：当测电笔的笔尖接触电线时，氖管发光，表示接触的是火线；
当开关S 、S 都闭合时，电灯L 亮，L 不亮，用测电笔分别接触A、B、C、D、E、F
1 2 1 2
点时，发现测电笔只接触F点时氖管不发光，这说明F与火线之间是断开的；A、B、
C、D、E点的氖管发光，说明与火线之间是接通的，所以故障是EF之间断路。
故答案为：EF之间断路。
35．（2024•安徽模拟）如图所示的家庭电路，开关闭合后发现灯泡不亮，于是某同学利用
试电笔分别接触a、b、c、d四处，发现只有一处不能使试电笔的氖管发光，则故障原
因可能是 零线 c d 之间断路 。
【答案】零线cd之间断路。
【解答】解：开关闭合后发现灯泡不亮，于是某同学利用测电笔分别接触 a、b、c、d
四处只有一处，测电笔氖管不发光，只能是d处，说明零线cd之间断路了。
故答案为：零线cd之间断路。
