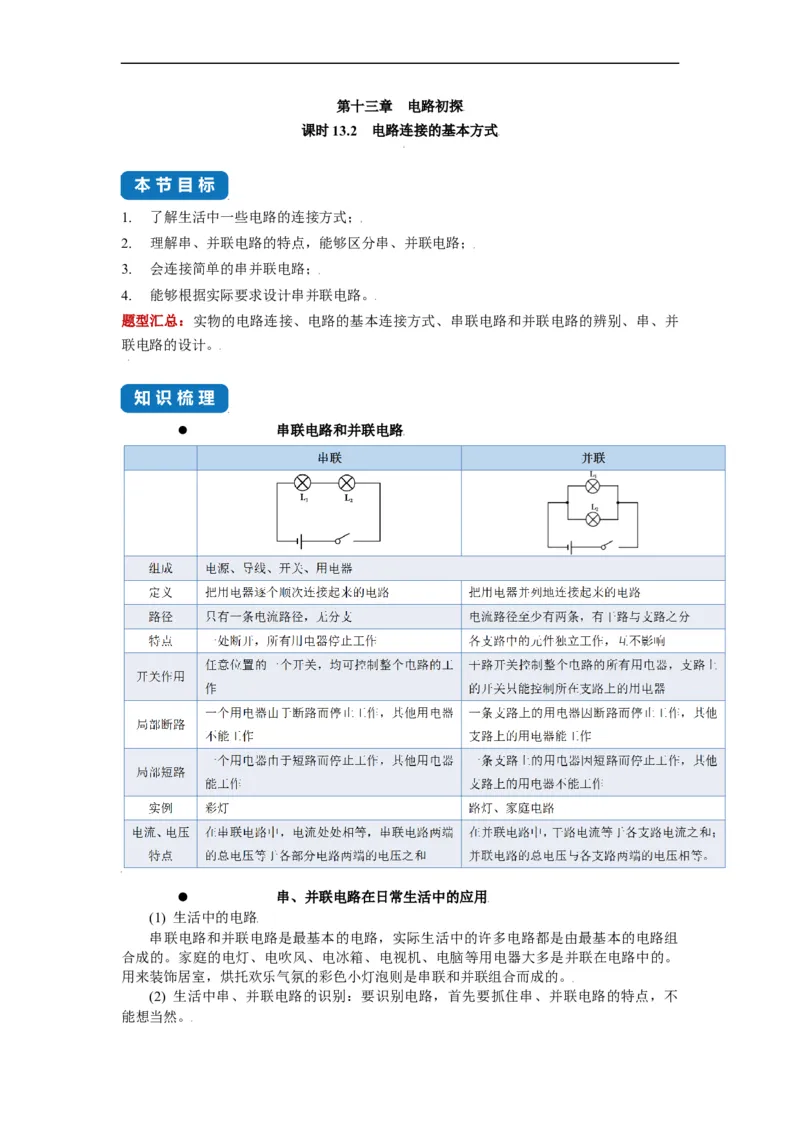

第十三章 电路初探
课时13.2 电路连接的基本方式
1. 了解生活中一些电路的连接方式；
2. 理解串、并联电路的特点，能够区分串、并联电路；
3. 会连接简单的串并联电路；
4. 能够根据实际要求设计串并联电路。
题型汇总：实物的电路连接、电路的基本连接方式、串联电路和并联电路的辨别、串、并
联电路的设计。

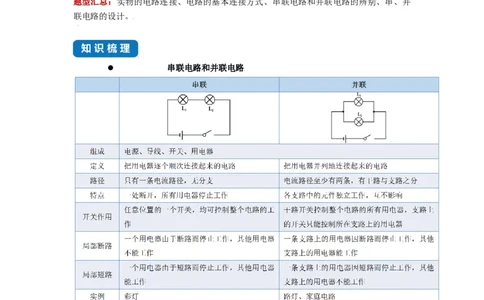

串联电路和并联电路
串、并联电路在日常生活中的应用
(1) 生活中的电路
串联电路和并联电路是最基本的电路，实际生活中的许多电路都是由最基本的电路组
合成的。家庭的电灯、电吹风、电冰箱、电视机、电脑等用电器大多是并联在电路中的。
用来装饰居室，烘托欢乐气氛的彩色小灯泡则是串联和并联组合而成的。
(2) 生活中串、并联电路的识别：要识别电路，首先要抓住串、并联电路的特点，不
能想当然。串联电路：各用电器互相影响，通则都通，断则都断。
并联电路：各支路用电器独立工作，互不影响，某一支路断路时，其他支路仍为通路。

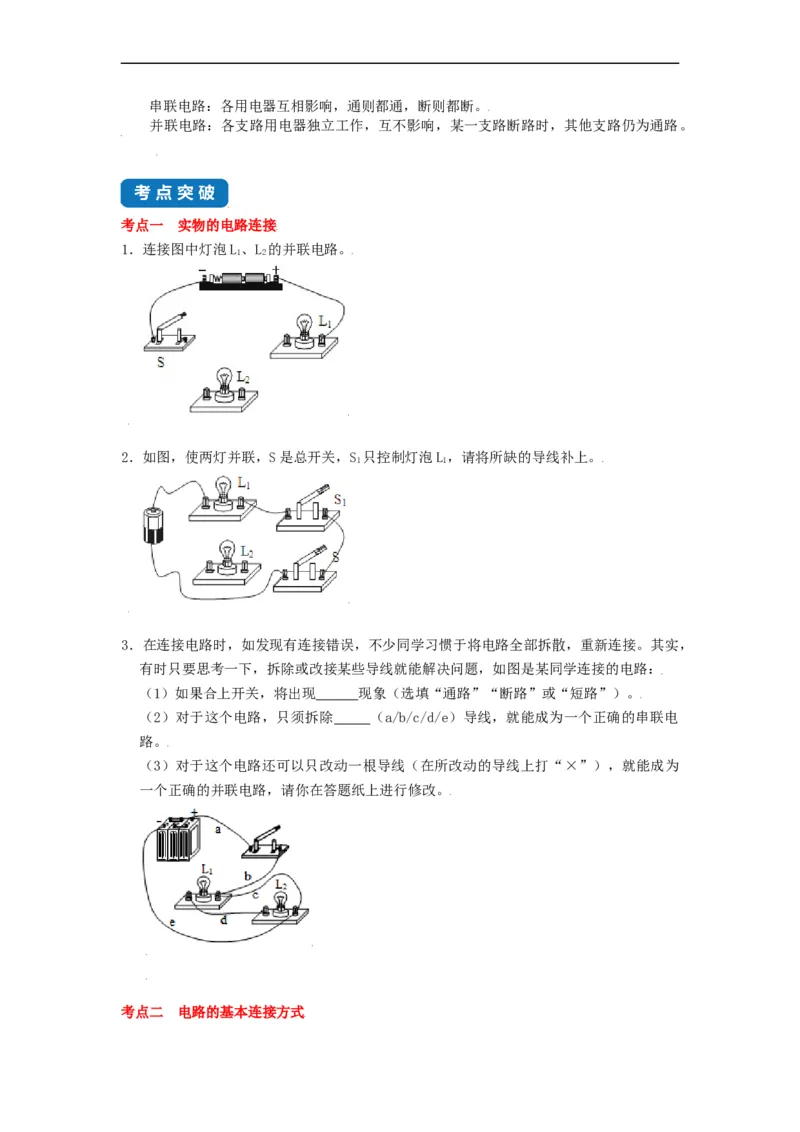

考点一 实物的电路连接

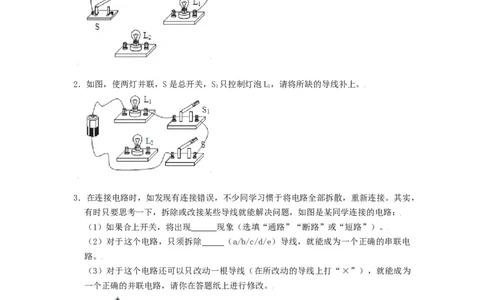

1．连接图中灯泡L、L 的并联电路。
1 2
2．如图，使两灯并联，S是总开关，S 只控制灯泡L，请将所缺的导线补上。
1 1
3．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接。其实，
有时只要思考一下，拆除或改接某些导线就能解决问题，如图是某同学连接的电路：
（1）如果合上开关，将出现 现象（选填“通路”“断路”或“短路”）。
（2）对于这个电路，只须拆除 （a/b/c/d/e）导线，就能成为一个正确的串联电
路。
（3）对于这个电路还可以只改动一根导线（在所改动的导线上打“×”），就能成为
一个正确的并联电路，请你在答题纸上进行修改。

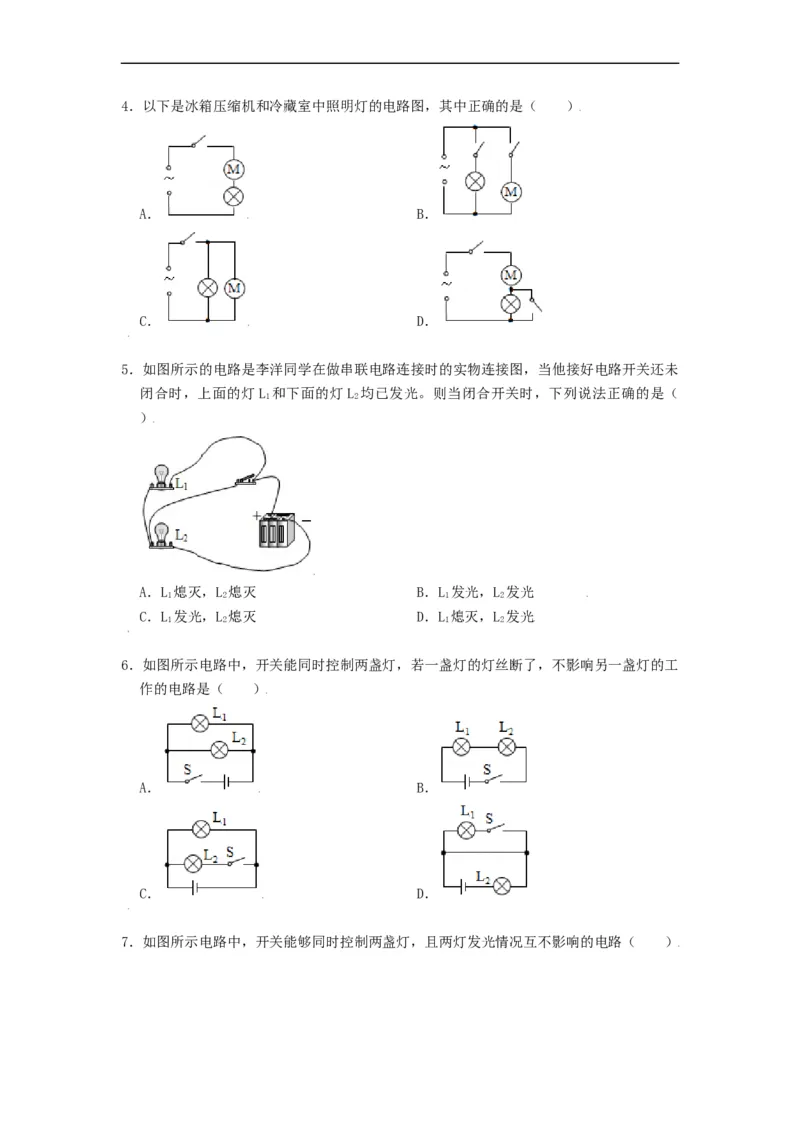

考点二 电路的基本连接方式4．以下是冰箱压缩机和冷藏室中照明灯的电路图，其中正确的是（ ）
A． B．
C． D．
5．如图所示的电路是李洋同学在做串联电路连接时的实物连接图，当他接好电路开关还未
闭合时，上面的灯L 和下面的灯L 均已发光。则当闭合开关时，下列说法正确的是（
1 2
）
A．L 熄灭，L 熄灭 B．L 发光，L 发光
1 2 1 2
C．L 发光，L 熄灭 D．L 熄灭，L 发光
1 2 1 2
6．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工
作的电路是（ ）
A． B．
C． D．

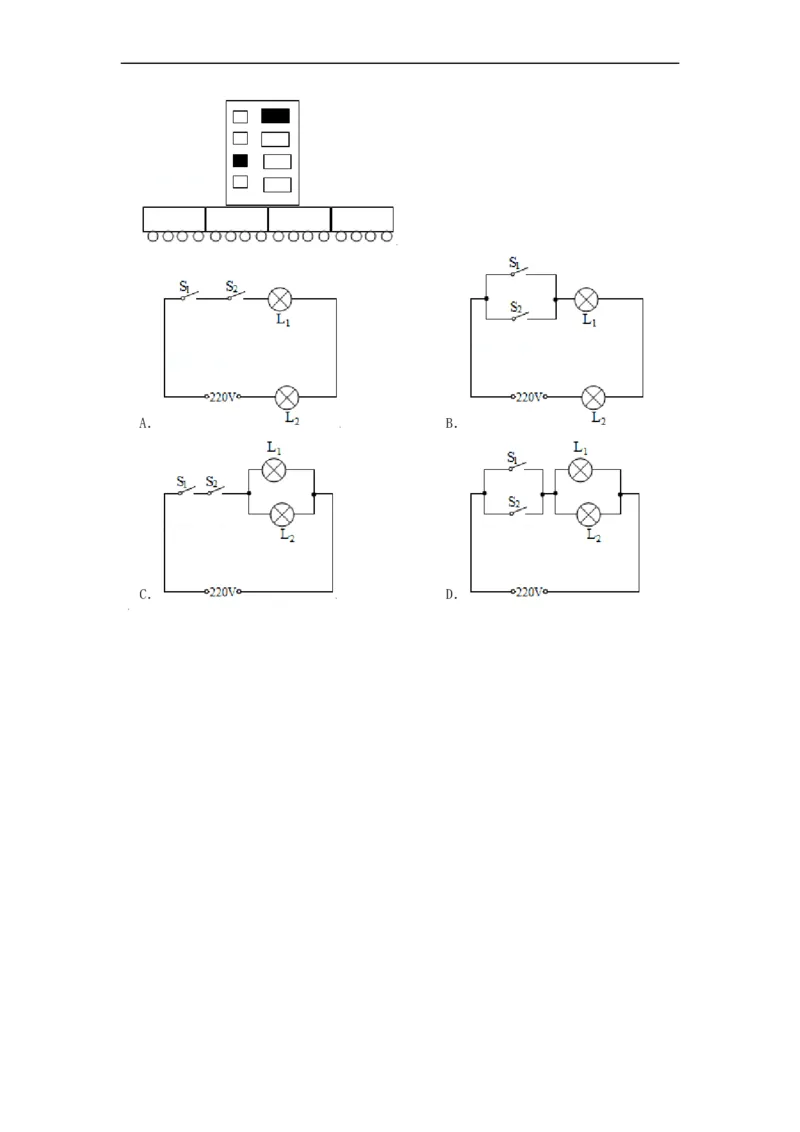

7．如图所示电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路（ ）A． B．
C． D．

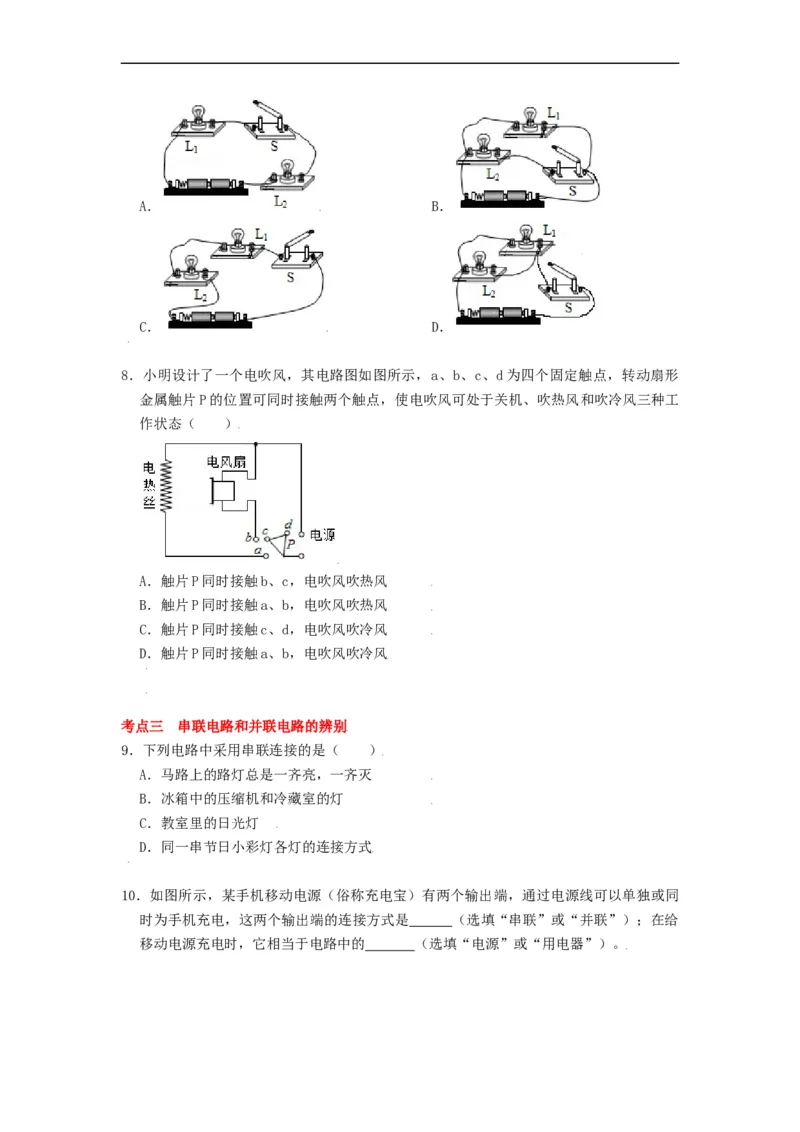

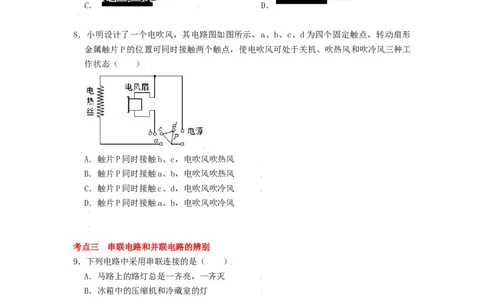

8．小明设计了一个电吹风，其电路图如图所示，a、b、c、d为四个固定触点，转动扇形
金属触片P的位置可同时接触两个触点，使电吹风可处于关机、吹热风和吹冷风三种工
作状态（ ）
A．触片P同时接触b、c，电吹风吹热风
B．触片P同时接触a、b，电吹风吹热风
C．触片P同时接触c、d，电吹风吹冷风
D．触片P同时接触a、b，电吹风吹冷风
考点三 串联电路和并联电路的辨别
9．下列电路中采用串联连接的是（ ）
A．马路上的路灯总是一齐亮，一齐灭
B．冰箱中的压缩机和冷藏室的灯
C．教室里的日光灯
D．同一串节日小彩灯各灯的连接方式
10．如图所示，某手机移动电源（俗称充电宝）有两个输出端，通过电源线可以单独或同
时为手机充电，这两个输出端的连接方式是 （选填“串联”或“并联”）；在给

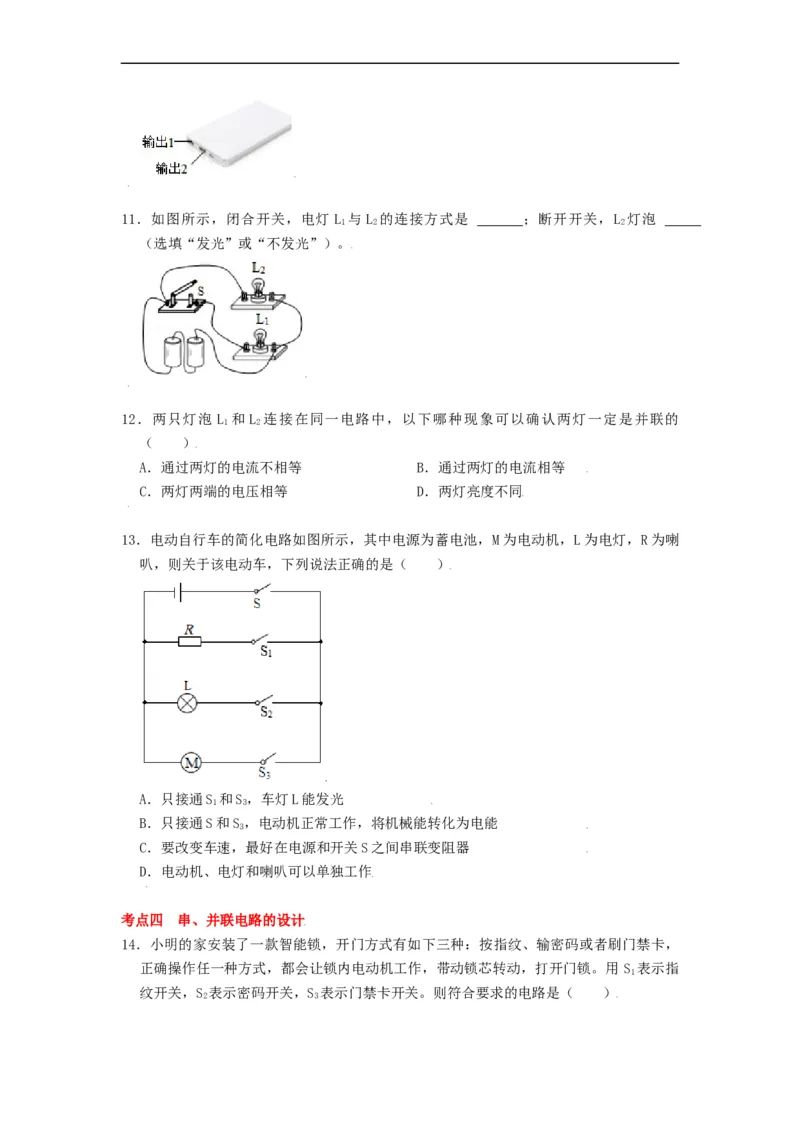

移动电源充电时，它相当于电路中的 （选填“电源”或“用电器”）。11．如图所示，闭合开关，电灯 L 与L 的连接方式是 ；断开开关，L 灯泡
1 2 2
（选填“发光”或“不发光”）。
12．两只灯泡 L 和 L 连接在同一电路中，以下哪种现象可以确认两灯一定是并联的
1 2
（ ）
A．通过两灯的电流不相等 B．通过两灯的电流相等
C．两灯两端的电压相等 D．两灯亮度不同
13．电动自行车的简化电路如图所示，其中电源为蓄电池，M为电动机，L为电灯，R为喇
叭，则关于该电动车，下列说法正确的是（ ）
A．只接通S 和S，车灯L能发光
1 3
B．只接通S和S，电动机正常工作，将机械能转化为电能
3
C．要改变车速，最好在电源和开关S之间串联变阻器
D．电动机、电灯和喇叭可以单独工作
考点四 串、并联电路的设计

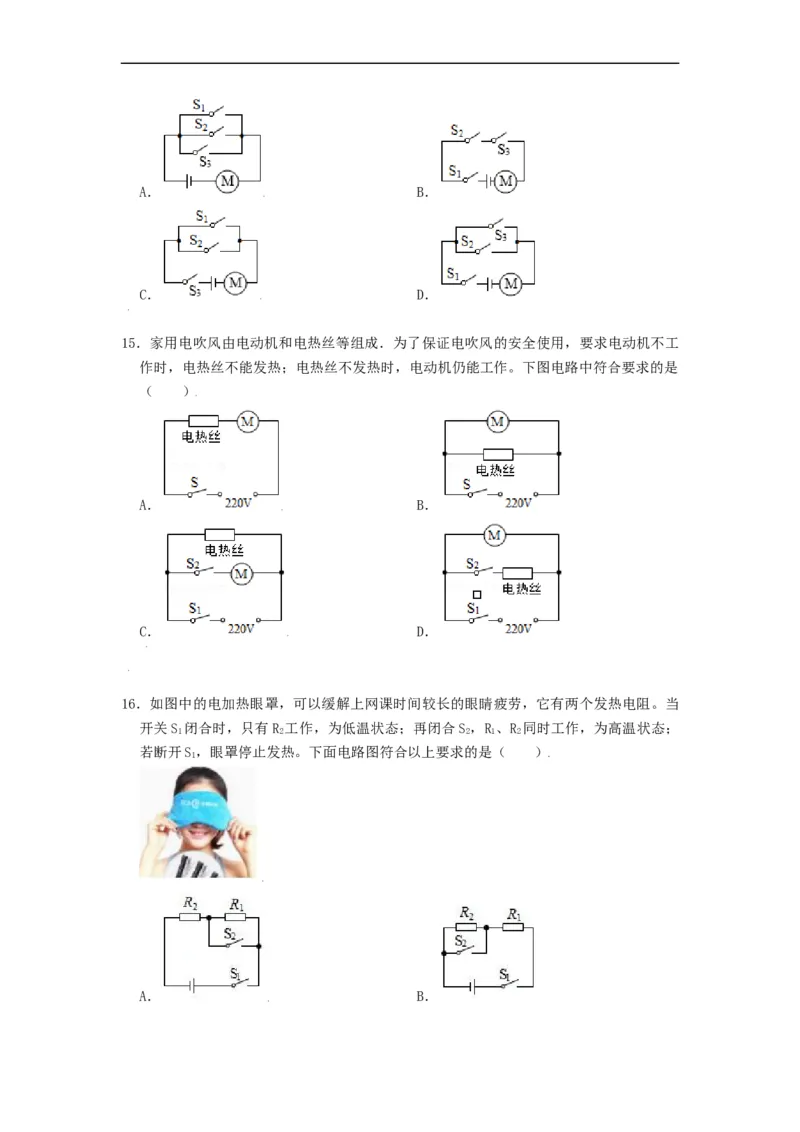

14．小明的家安装了一款智能锁，开门方式有如下三种：按指纹、输密码或者刷门禁卡，
正确操作任一种方式，都会让锁内电动机工作，带动锁芯转动，打开门锁。用 S 表示指
1
纹开关，S 表示密码开关，S 表示门禁卡开关。则符合要求的电路是（ ）
2 3A． B．
C． D．
15．家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求电动机不工
作时，电热丝不能发热；电热丝不发热时，电动机仍能工作。下图电路中符合要求的是
（ ）
A． B．
C． D．
16．如图中的电加热眼罩，可以缓解上网课时间较长的眼睛疲劳，它有两个发热电阻。当
开关S 闭合时，只有R 工作，为低温状态；再闭合S ，R 、R 同时工作，为高温状态；
1 2 2 1 2
若断开S，眼罩停止发热。下面电路图符合以上要求的是（ ）
1
A． B．C． D．

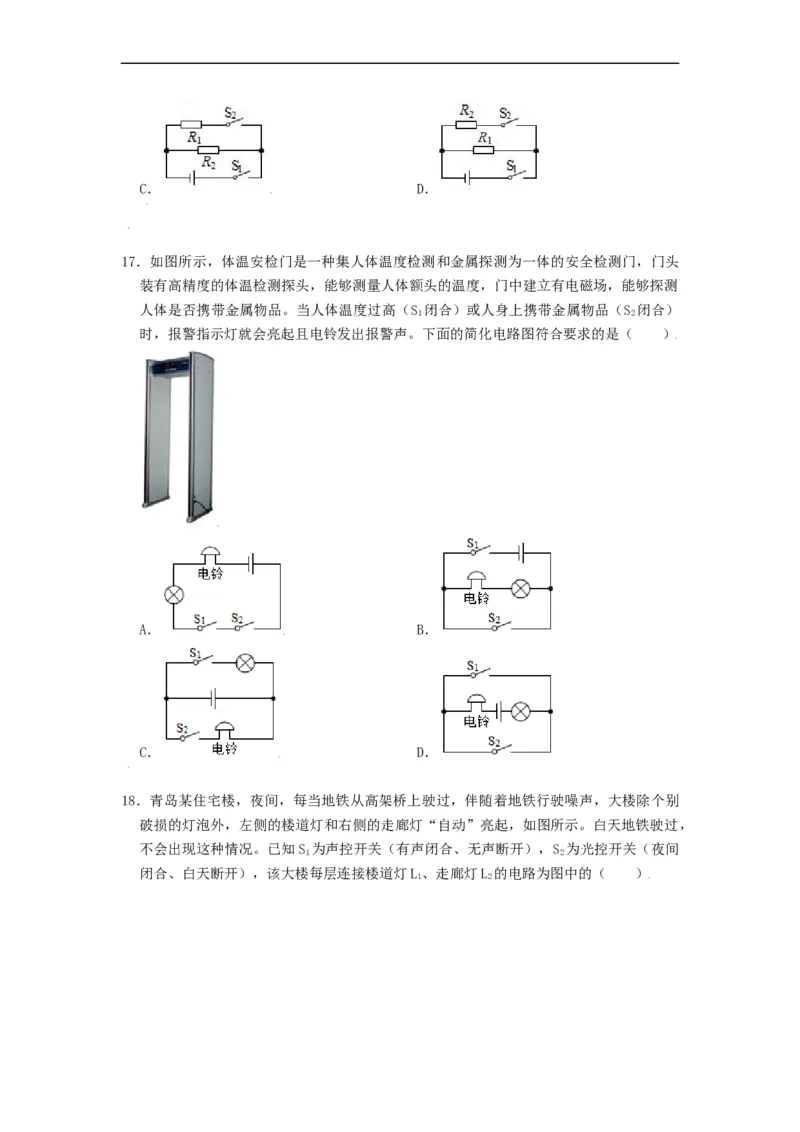

17．如图所示，体温安检门是一种集人体温度检测和金属探测为一体的安全检测门，门头
装有高精度的体温检测探头，能够测量人体额头的温度，门中建立有电磁场，能够探测
人体是否携带金属物品。当人体温度过高（S 闭合）或人身上携带金属物品（S 闭合）
1 2
时，报警指示灯就会亮起且电铃发出报警声。下面的简化电路图符合要求的是（ ）
A． B．
C． D．
18．青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别
破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，
不会出现这种情况。已知S 为声控开关（有声闭合、无声断开），S 为光控开关（夜间
1 2
闭合、白天断开），该大楼每层连接楼道灯L、走廊灯L 的电路为图中的（ ）
1 2A． B．
C． D．
