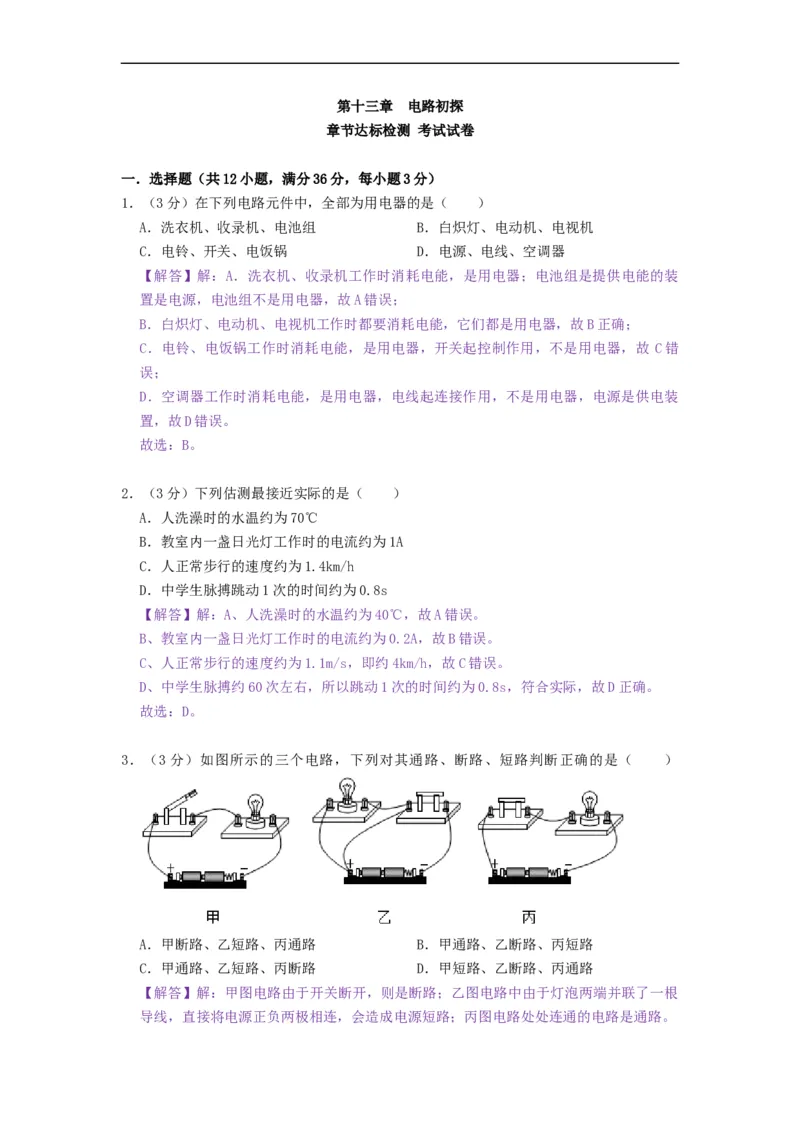

第十三章 电路初探
章节达标检测 考试试卷
一．选择题（共12小题，满分36分，每小题3分）
1．（3分）在下列电路元件中，全部为用电器的是（ ）
A．洗衣机、收录机、电池组 B．白炽灯、电动机、电视机
C．电铃、开关、电饭锅 D．电源、电线、空调器
【解答】解：A．洗衣机、收录机工作时消耗电能，是用电器；电池组是提供电能的装
置是电源，电池组不是用电器，故A错误；
B．白炽灯、电动机、电视机工作时都要消耗电能，它们都是用电器，故B正确；
C．电铃、电饭锅工作时消耗电能，是用电器，开关起控制作用，不是用电器，故 C错
误；
D．空调器工作时消耗电能，是用电器，电线起连接作用，不是用电器，电源是供电装
置，故D错误。
故选：B。

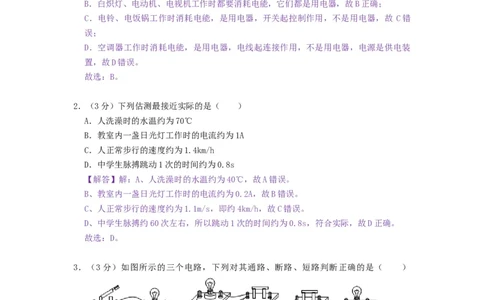

2．（3分）下列估测最接近实际的是（ ）
A．人洗澡时的水温约为70℃
B．教室内一盏日光灯工作时的电流约为1A
C．人正常步行的速度约为1.4km/h
D．中学生脉搏跳动1次的时间约为0.8s
【解答】解：A、人洗澡时的水温约为40℃，故A错误。
B、教室内一盏日光灯工作时的电流约为0.2A，故B错误。
C、人正常步行的速度约为1.1m/s，即约4km/h，故C错误。
D、中学生脉搏约60次左右，所以跳动1次的时间约为0.8s，符合实际，故D正确。
故选：D。
3．（3分）如图所示的三个电路，下列对其通路、断路、短路判断正确的是（ ）
A．甲断路、乙短路、丙通路 B．甲通路、乙断路、丙短路
C．甲通路、乙短路、丙断路 D．甲短路、乙断路、丙通路
【解答】解：甲图电路由于开关断开，则是断路；乙图电路中由于灯泡两端并联了一根
导线，直接将电源正负两极相连，会造成电源短路；丙图电路处处连通的电路是通路。故选：A。

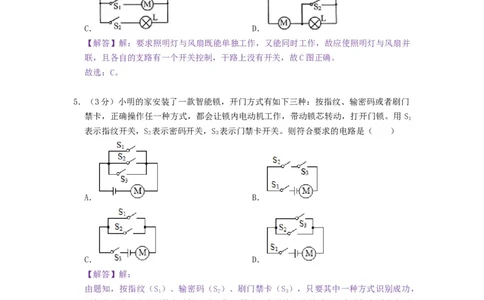

4．（3分）家庭厨房安装的抽油烟机里有照明灯和换气扇.它们既能单独工作，又能同时
工作，如图所示电路中，符合上述要求的是（ ）
A． B．
C． D．
【解答】解：要求照明灯与风扇既能单独工作，又能同时工作，故应使照明灯与风扇并
联，且各自的支路有一个开关控制，干路上没有开关，故C图正确。
故选：C。
5．（3分）小明的家安装了一款智能锁，开门方式有如下三种：按指纹、输密码或者刷门
禁卡，正确操作任一种方式，都会让锁内电动机工作，带动锁芯转动，打开门锁。用 S
1
表示指纹开关，S 表示密码开关，S 表示门禁卡开关。则符合要求的电路是（ ）
2 3
A． B．
C． D．
【解答】解：
由题知，按指纹（S ）、输密码（S ）、刷门禁卡（S ），只要其中一种方式识别成功，
1 2 3
则相应开关闭合从而使电动机启动工作，所以三个开关应并联后再与电动机串联在电源
上，故A正确。
故选：A。

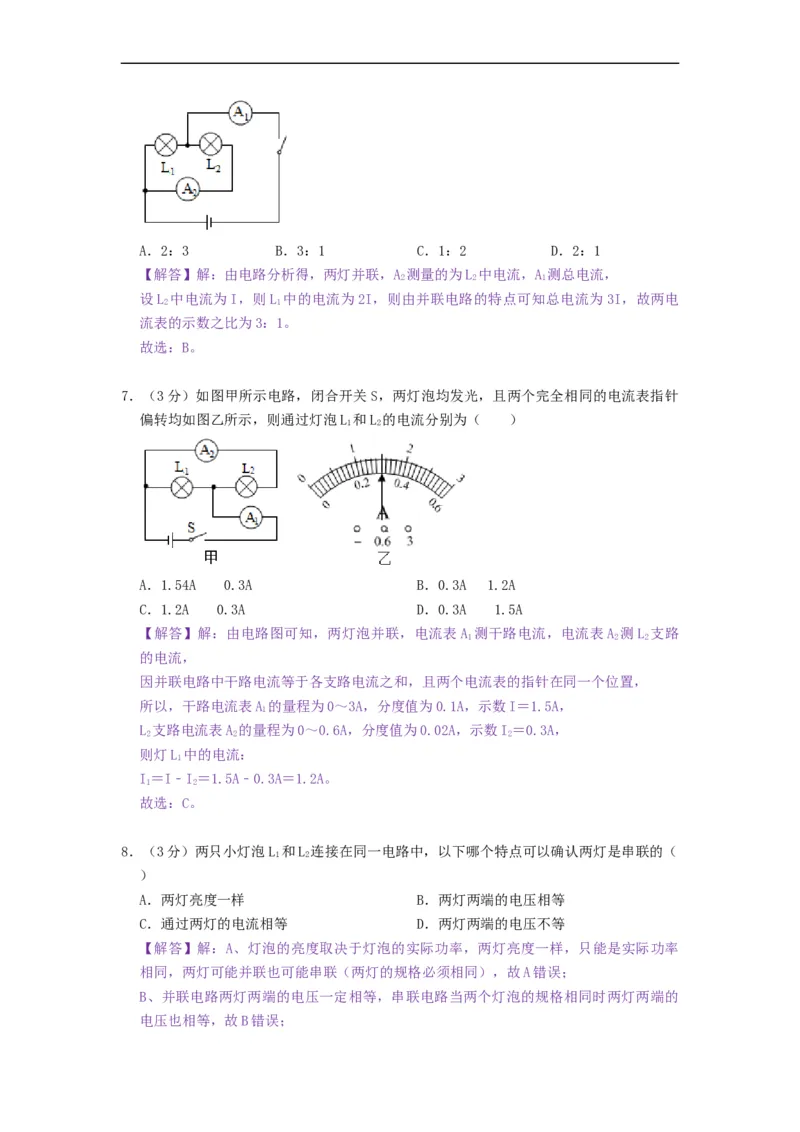

6．（3分）如图所示，通过L 的电流和通过L 的电流之比是2：1，则A 表和A 表的示数
1 2 1 2
之比是（ ）A．2：3 B．3：1 C．1：2 D．2：1
【解答】解：由电路分析得，两灯并联，A 测量的为L 中电流，A 测总电流，
2 2 1
设L 中电流为I，则L 中的电流为2I，则由并联电路的特点可知总电流为3I，故两电
2 1
流表的示数之比为3：1。
故选：B。

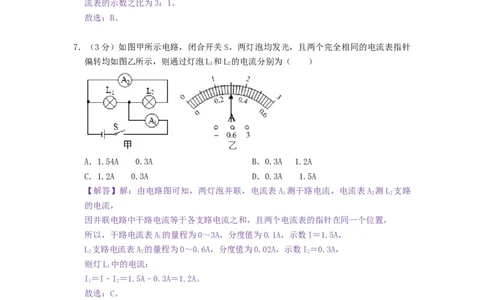

7．（3分）如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针
偏转均如图乙所示，则通过灯泡L 和L 的电流分别为（ ）
1 2
A．1.54A 0.3A B．0.3A 1.2A
C．1.2A 0.3A D．0.3A 1.5A
【解答】解：由电路图可知，两灯泡并联，电流表 A 测干路电流，电流表A 测L 支路
1 2 2
的电流，
因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，
所以，干路电流表A 的量程为0～3A，分度值为0.1A，示数I＝1.5A，
1
L 支路电流表A 的量程为0～0.6A，分度值为0.02A，示数I＝0.3A，
2 2 2
则灯L 中的电流：
1
I＝I﹣I＝1.5A﹣0.3A＝1.2A。
1 2
故选：C。
8．（3分）两只小灯泡L 和L 连接在同一电路中，以下哪个特点可以确认两灯是串联的（
1 2
）
A．两灯亮度一样 B．两灯两端的电压相等
C．通过两灯的电流相等 D．两灯两端的电压不等
【解答】解：A、灯泡的亮度取决于灯泡的实际功率，两灯亮度一样，只能是实际功率
相同，两灯可能并联也可能串联（两灯的规格必须相同），故A错误；
B、并联电路两灯两端的电压一定相等，串联电路当两个灯泡的规格相同时两灯两端的

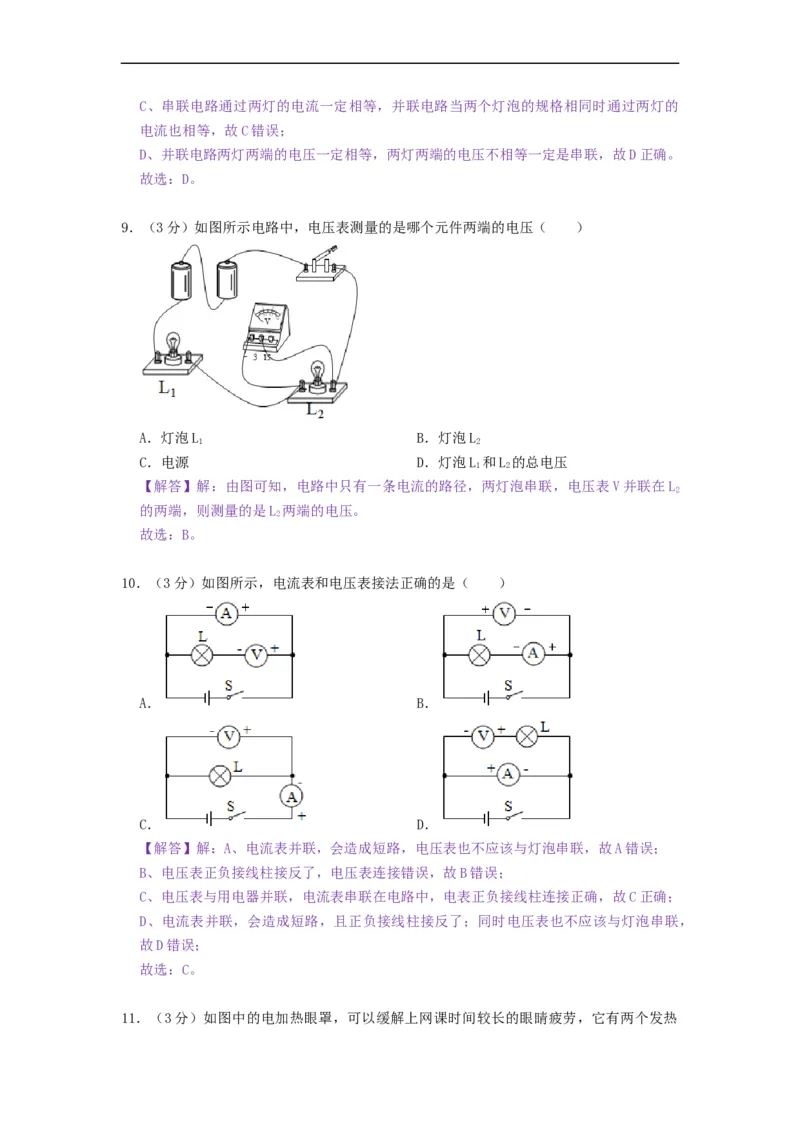

电压也相等，故B错误；C、串联电路通过两灯的电流一定相等，并联电路当两个灯泡的规格相同时通过两灯的
电流也相等，故C错误；
D、并联电路两灯两端的电压一定相等，两灯两端的电压不相等一定是串联，故D正确。
故选：D。

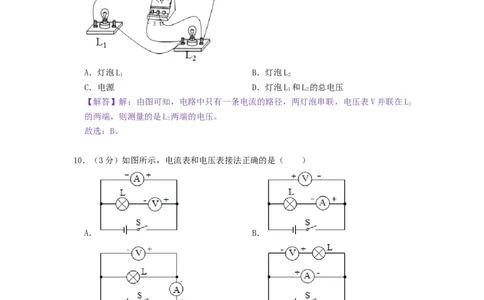

9．（3分）如图所示电路中，电压表测量的是哪个元件两端的电压（ ）
A．灯泡L B．灯泡L
1 2
C．电源 D．灯泡L 和L 的总电压
1 2
【解答】解：由图可知，电路中只有一条电流的路径，两灯泡串联，电压表V并联在L
2
的两端，则测量的是L 两端的电压。
2
故选：B。
10．（3分）如图所示，电流表和电压表接法正确的是（ ）
A． B．
C． D．
【解答】解：A、电流表并联，会造成短路，电压表也不应该与灯泡串联，故A错误；
B、电压表正负接线柱接反了，电压表连接错误，故B错误；
C、电压表与用电器并联，电流表串联在电路中，电表正负接线柱连接正确，故C正确；
D、电流表并联，会造成短路，且正负接线柱接反了；同时电压表也不应该与灯泡串联，
故D错误；
故选：C。

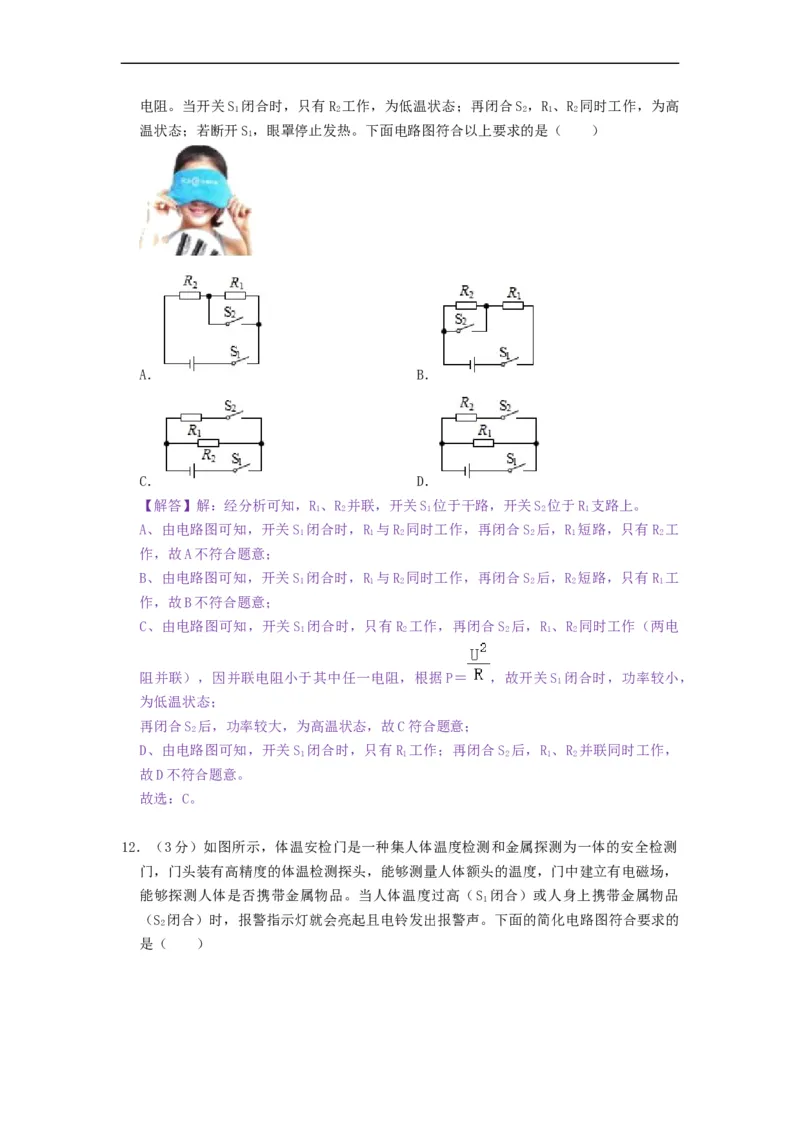

11．（3分）如图中的电加热眼罩，可以缓解上网课时间较长的眼睛疲劳，它有两个发热电阻。当开关S 闭合时，只有R 工作，为低温状态；再闭合S ，R 、R 同时工作，为高
1 2 2 1 2
温状态；若断开S，眼罩停止发热。下面电路图符合以上要求的是（ ）
1
A． B．
C． D．
【解答】解：经分析可知，R、R 并联，开关S 位于干路，开关S 位于R 支路上。
1 2 1 2 1
A、由电路图可知，开关S 闭合时，R 与R 同时工作，再闭合S 后，R 短路，只有R 工
1 1 2 2 1 2
作，故A不符合题意；
B、由电路图可知，开关S 闭合时，R 与R 同时工作，再闭合S 后，R 短路，只有R 工
1 1 2 2 2 1
作，故B不符合题意；
C、由电路图可知，开关S 闭合时，只有R 工作，再闭合S 后，R 、R 同时工作（两电
1 2 2 1 2
阻并联），因并联电阻小于其中任一电阻，根据P＝ ，故开关S 闭合时，功率较小，
1
为低温状态；
再闭合S 后，功率较大，为高温状态，故C符合题意；
2
D、由电路图可知，开关S 闭合时，只有R 工作；再闭合S 后，R 、R 并联同时工作，
1 1 2 1 2
故D不符合题意。
故选：C。

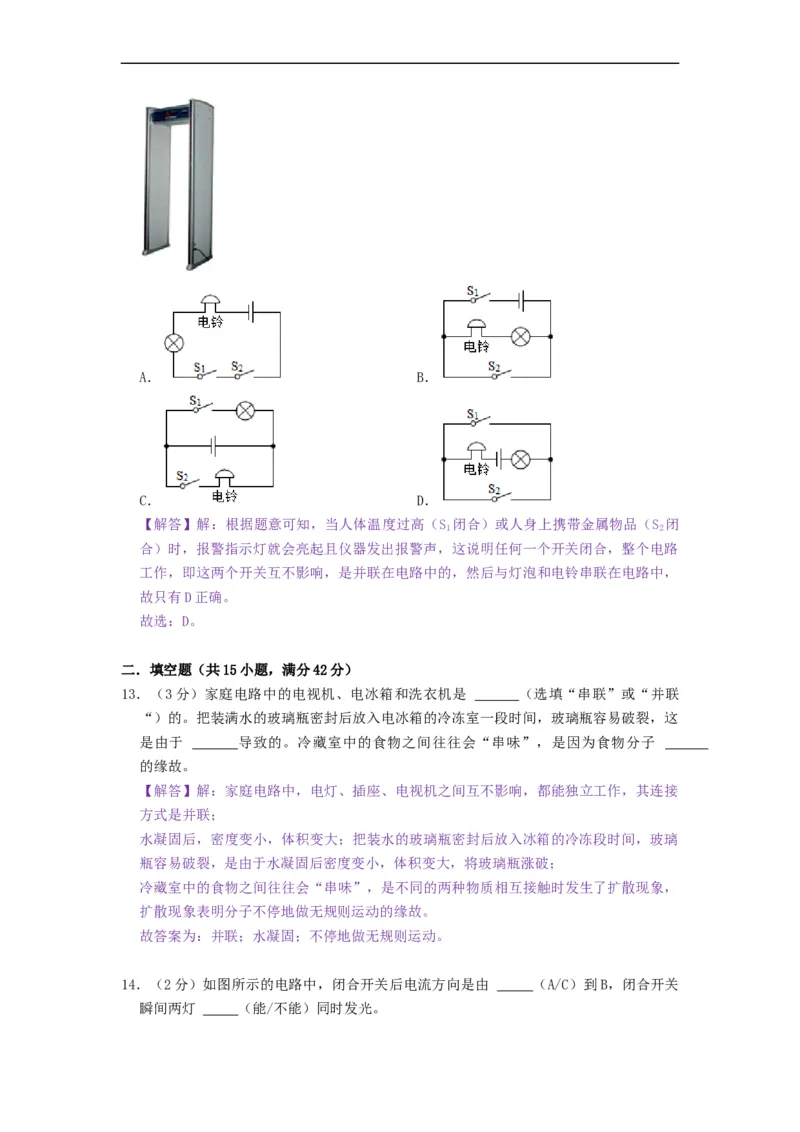

12．（3分）如图所示，体温安检门是一种集人体温度检测和金属探测为一体的安全检测
门，门头装有高精度的体温检测探头，能够测量人体额头的温度，门中建立有电磁场，
能够探测人体是否携带金属物品。当人体温度过高（S 闭合）或人身上携带金属物品
1
（S 闭合）时，报警指示灯就会亮起且电铃发出报警声。下面的简化电路图符合要求的
2
是（ ）A． B．
C． D．
【解答】解：根据题意可知，当人体温度过高（S 闭合）或人身上携带金属物品（S 闭
1 2
合）时，报警指示灯就会亮起且仪器发出报警声，这说明任何一个开关闭合，整个电路
工作，即这两个开关互不影响，是并联在电路中的，然后与灯泡和电铃串联在电路中，
故只有D正确。
故选：D。
二．填空题（共15小题，满分42分）
13．（3分）家庭电路中的电视机、电冰箱和洗衣机是 （选填“串联”或“并联
“）的。把装满水的玻璃瓶密封后放入电冰箱的冷冻室一段时间，玻璃瓶容易破裂，这
是由于 导致的。冷藏室中的食物之间往往会“串味”，是因为食物分子
的缘故。
【解答】解：家庭电路中，电灯、插座、电视机之间互不影响，都能独立工作，其连接
方式是并联；
水凝固后，密度变小，体积变大；把装水的玻璃瓶密封后放入冰箱的冷冻段时间，玻璃
瓶容易破裂，是由于水凝固后密度变小，体积变大，将玻璃瓶涨破；
冷藏室中的食物之间往往会“串味”，是不同的两种物质相互接触时发生了扩散现象，
扩散现象表明分子不停地做无规则运动的缘故。
故答案为：并联；水凝固；不停地做无规则运动。

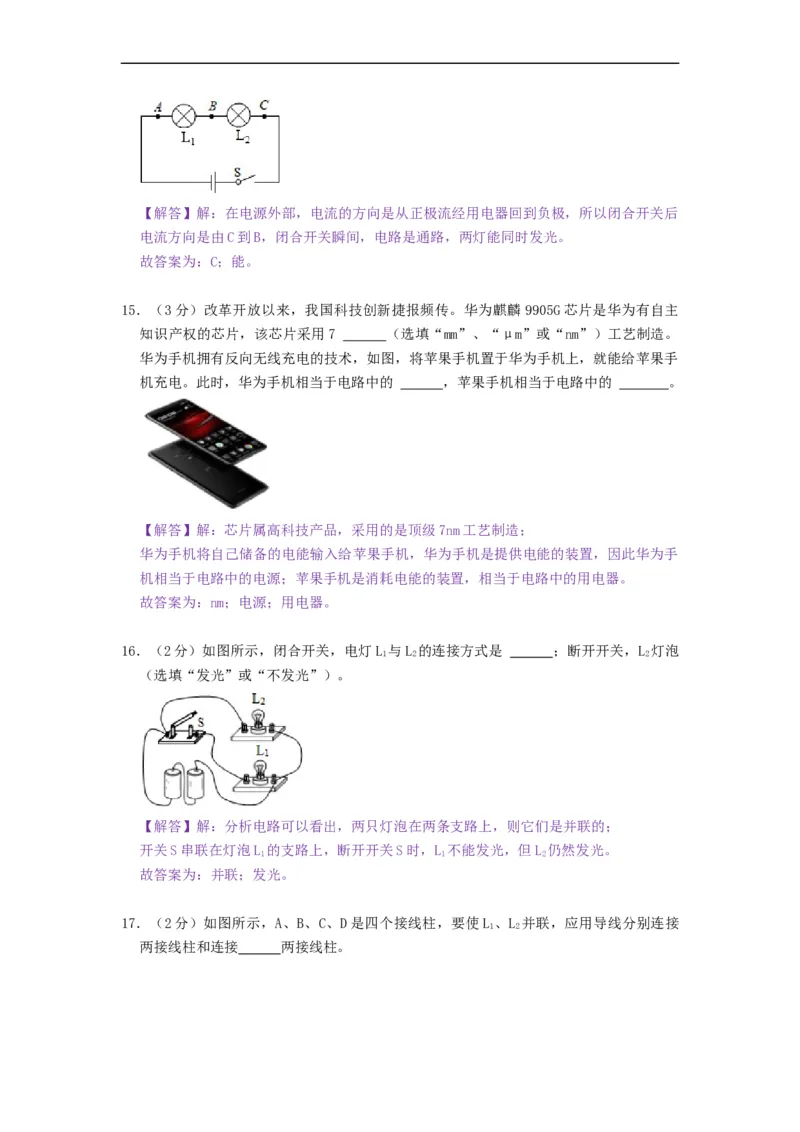

14．（2分）如图所示的电路中，闭合开关后电流方向是由 （A/C）到B，闭合开关
瞬间两灯 （能/不能）同时发光。【解答】解：在电源外部，电流的方向是从正极流经用电器回到负极，所以闭合开关后
电流方向是由C到B，闭合开关瞬间，电路是通路，两灯能同时发光。
故答案为：C；能。
15．（3分）改革开放以来，我国科技创新捷报频传。华为麒麟 9905G芯片是华为有自主
知识产权的芯片，该芯片采用7 （选填“mm”、“μm”或“nm”）工艺制造。
华为手机拥有反向无线充电的技术，如图，将苹果手机置于华为手机上，就能给苹果手
机充电。此时，华为手机相当于电路中的 ，苹果手机相当于电路中的 。
【解答】解：芯片属高科技产品，采用的是顶级7nm工艺制造；
华为手机将自己储备的电能输入给苹果手机，华为手机是提供电能的装置，因此华为手
机相当于电路中的电源；苹果手机是消耗电能的装置，相当于电路中的用电器。
故答案为：nm；电源；用电器。
16．（2分）如图所示，闭合开关，电灯L 与L 的连接方式是 ；断开开关，L 灯泡
1 2 2
（选填“发光”或“不发光”）。
【解答】解：分析电路可以看出，两只灯泡在两条支路上，则它们是并联的；
开关S串联在灯泡L 的支路上，断开开关S时，L 不能发光，但L 仍然发光。
1 1 2
故答案为：并联；发光。

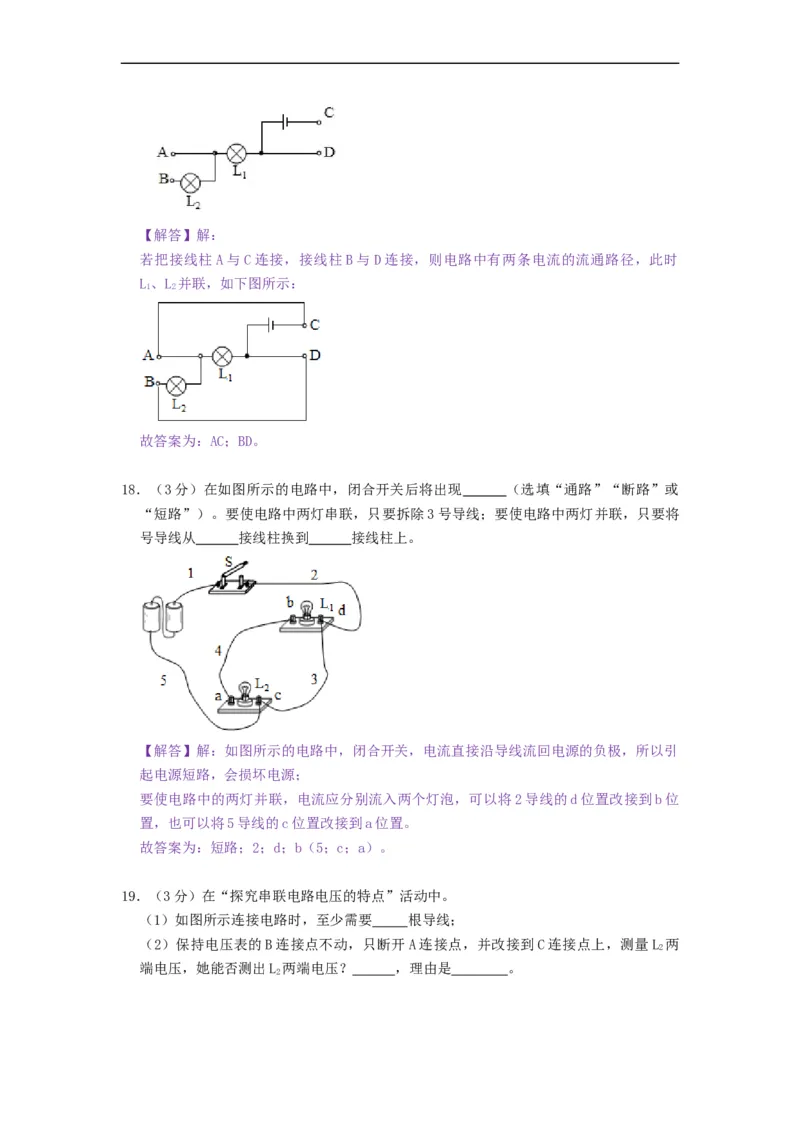

17．（2分）如图所示，A、B、C、D是四个接线柱，要使L 、L 并联，应用导线分别连接
1 2
两接线柱和连接 两接线柱。【解答】解：
若把接线柱A与C连接，接线柱B与D连接，则电路中有两条电流的流通路径，此时
L、L 并联，如下图所示：
1 2
故答案为：AC；BD。
18．（3分）在如图所示的电路中，闭合开关后将出现 （选填“通路”“断路”或
“短路”）。要使电路中两灯串联，只要拆除3号导线；要使电路中两灯并联，只要将
号导线从 接线柱换到 接线柱上。
【解答】解：如图所示的电路中，闭合开关，电流直接沿导线流回电源的负极，所以引
起电源短路，会损坏电源；
要使电路中的两灯并联，电流应分别流入两个灯泡，可以将2导线的d位置改接到b位
置，也可以将5导线的c位置改接到a位置。
故答案为：短路；2；d；b（5；c；a）。
19．（3分）在“探究串联电路电压的特点”活动中。
（1）如图所示连接电路时，至少需要 根导线；

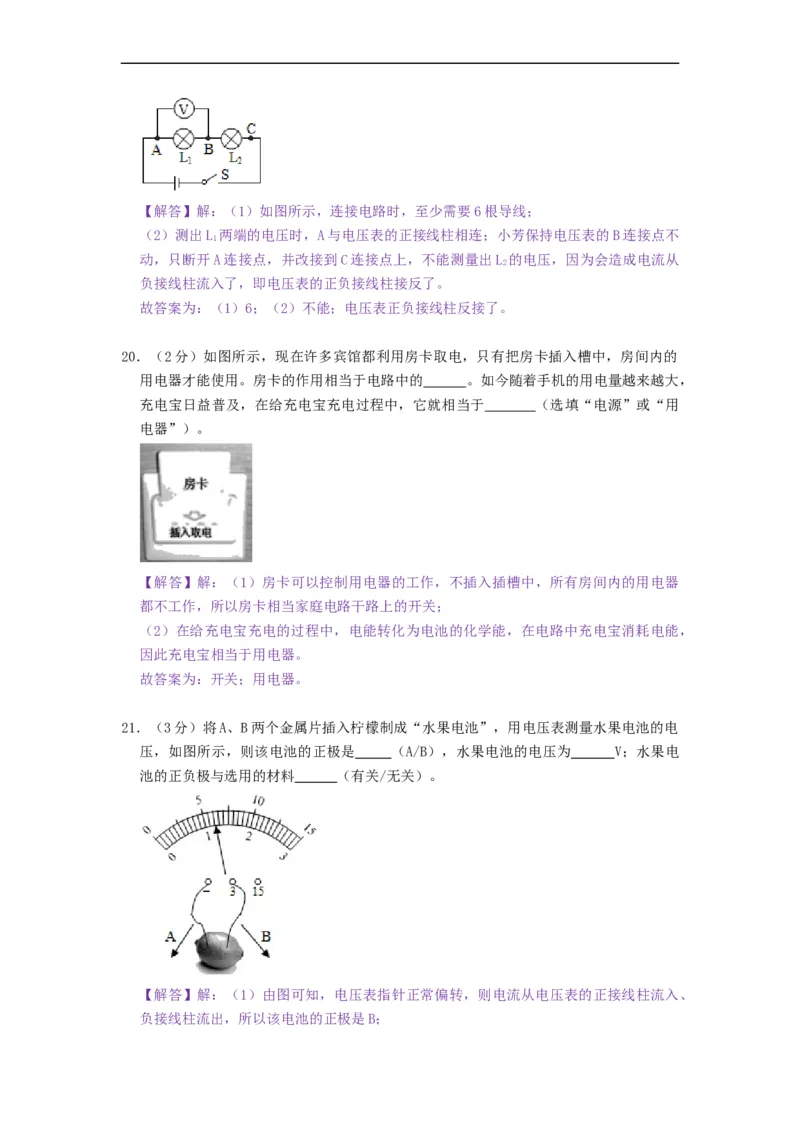

（2）保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L 两
2
端电压，她能否测出L 两端电压？ ，理由是 。
2【解答】解：（1）如图所示，连接电路时，至少需要6根导线；
（2）测出L 两端的电压时，A与电压表的正接线柱相连；小芳保持电压表的B连接点不
1
动，只断开A连接点，并改接到C连接点上，不能测量出L 的电压，因为会造成电流从
2
负接线柱流入了，即电压表的正负接线柱接反了。
故答案为：（1）6；（2）不能；电压表正负接线柱反接了。
20．（2分）如图所示，现在许多宾馆都利用房卡取电，只有把房卡插入槽中，房间内的
用电器才能使用。房卡的作用相当于电路中的 。如今随着手机的用电量越来越大，
充电宝日益普及，在给充电宝充电过程中，它就相当于 （选填“电源”或“用
电器”）。
【解答】解：（1）房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器
都不工作，所以房卡相当家庭电路干路上的开关；
（2）在给充电宝充电的过程中，电能转化为电池的化学能，在电路中充电宝消耗电能，
因此充电宝相当于用电器。
故答案为：开关；用电器。

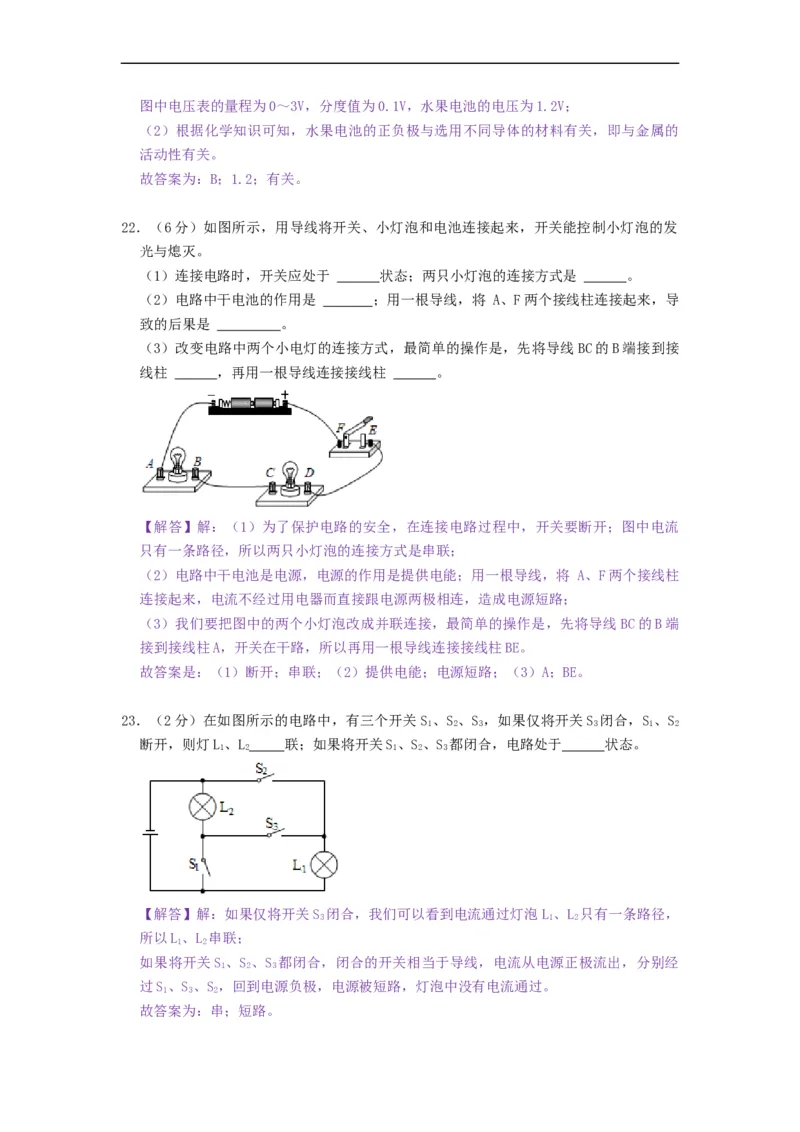

21．（3分）将A、B两个金属片插入柠檬制成“水果电池”，用电压表测量水果电池的电
压，如图所示，则该电池的正极是 （A/B），水果电池的电压为 V；水果电
池的正负极与选用的材料 （有关/无关）。
【解答】解：（1）由图可知，电压表指针正常偏转，则电流从电压表的正接线柱流入、
负接线柱流出，所以该电池的正极是B；图中电压表的量程为0～3V，分度值为0.1V，水果电池的电压为1.2V；
（2）根据化学知识可知，水果电池的正负极与选用不同导体的材料有关，即与金属的
活动性有关。
故答案为：B；1.2；有关。
22．（6分）如图所示，用导线将开关、小灯泡和电池连接起来，开关能控制小灯泡的发
光与熄灭。
（1）连接电路时，开关应处于 状态；两只小灯泡的连接方式是 。
（2）电路中干电池的作用是 ；用一根导线，将 A、F两个接线柱连接起来，导
致的后果是 。
（3）改变电路中两个小电灯的连接方式，最简单的操作是，先将导线 BC的B端接到接
线柱 ，再用一根导线连接接线柱 。
【解答】解：（1）为了保护电路的安全，在连接电路过程中，开关要断开；图中电流
只有一条路径，所以两只小灯泡的连接方式是串联；
（2）电路中干电池是电源，电源的作用是提供电能；用一根导线，将 A、F两个接线柱
连接起来，电流不经过用电器而直接跟电源两极相连，造成电源短路；
（3）我们要把图中的两个小灯泡改成并联连接，最简单的操作是，先将导线 BC的B端
接到接线柱A，开关在干路，所以再用一根导线连接接线柱BE。
故答案是：（1）断开；串联；（2）提供电能；电源短路；（3）A；BE。
23．（2分）在如图所示的电路中，有三个开关S 、S 、S ，如果仅将开关S 闭合，S 、S
1 2 3 3 1 2
断开，则灯L、L 联；如果将开关S、S、S 都闭合，电路处于 状态。
1 2 1 2 3
【解答】解：如果仅将开关S 闭合，我们可以看到电流通过灯泡L 、L 只有一条路径，
3 1 2
所以L、L 串联；
1 2
如果将开关S 、S 、S 都闭合，闭合的开关相当于导线，电流从电源正极流出，分别经
1 2 3
过S、S、S，回到电源负极，电源被短路，灯泡中没有电流通过。
1 3 2

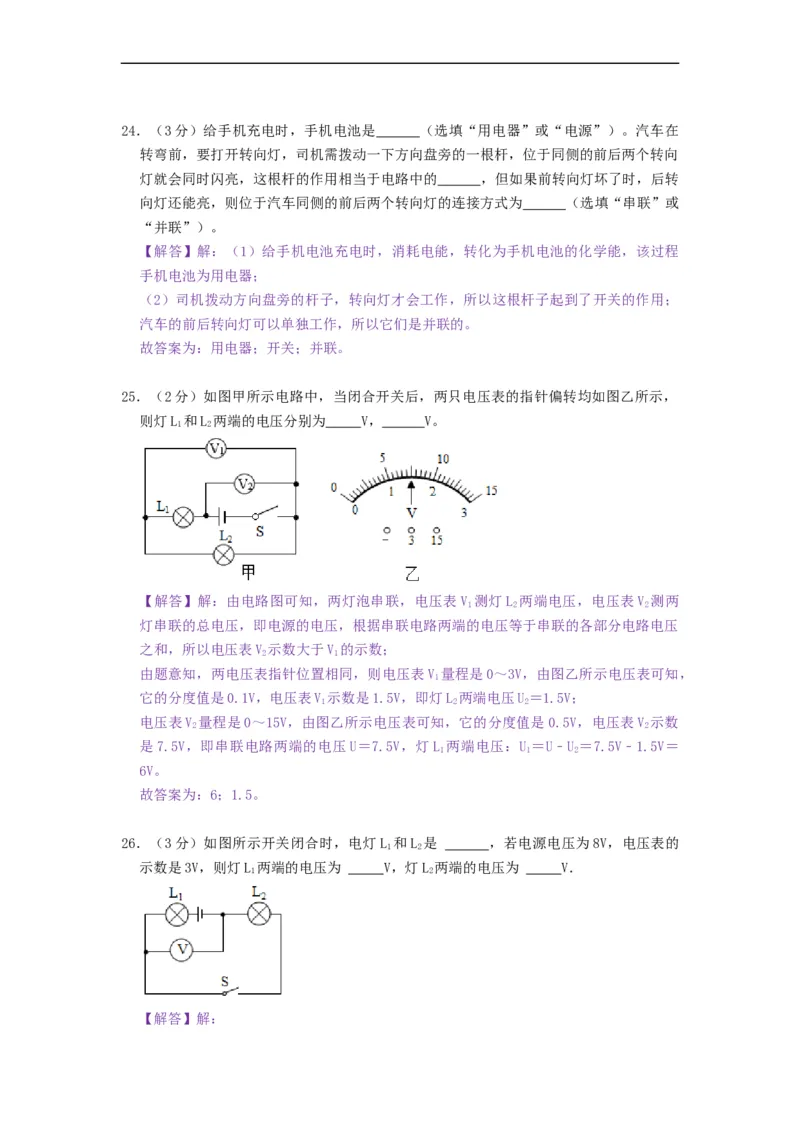

故答案为：串；短路。24．（3分）给手机充电时，手机电池是 （选填“用电器”或“电源”）。汽车在
转弯前，要打开转向灯，司机需拨动一下方向盘旁的一根杆，位于同侧的前后两个转向
灯就会同时闪亮，这根杆的作用相当于电路中的 ，但如果前转向灯坏了时，后转
向灯还能亮，则位于汽车同侧的前后两个转向灯的连接方式为 （选填“串联”或
“并联”）。
【解答】解：（1）给手机电池充电时，消耗电能，转化为手机电池的化学能，该过程
手机电池为用电器；
（2）司机拨动方向盘旁的杆子，转向灯才会工作，所以这根杆子起到了开关的作用；
汽车的前后转向灯可以单独工作，所以它们是并联的。
故答案为：用电器；开关；并联。

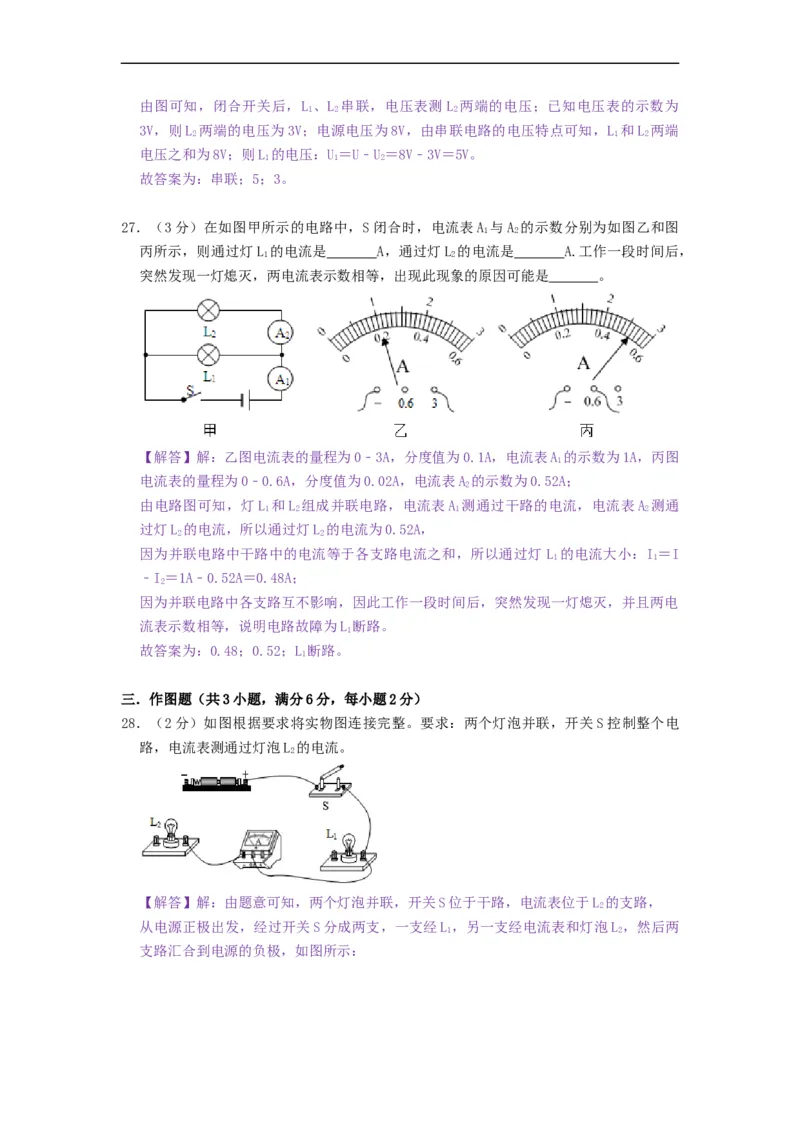

25．（2分）如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，
则灯L 和L 两端的电压分别为 V， V。
1 2
【解答】解：由电路图可知，两灯泡串联，电压表V 测灯L 两端电压，电压表V 测两
1 2 2
灯串联的总电压，即电源的电压，根据串联电路两端的电压等于串联的各部分电路电压
之和，所以电压表V 示数大于V 的示数；
2 1
由题意知，两电压表指针位置相同，则电压表V 量程是0～3V，由图乙所示电压表可知，
1
它的分度值是0.1V，电压表V 示数是1.5V，即灯L 两端电压U＝1.5V；
1 2 2
电压表V 量程是0～15V，由图乙所示电压表可知，它的分度值是 0.5V，电压表V 示数
2 2
是7.5V，即串联电路两端的电压U＝7.5V，灯L 两端电压：U ＝U﹣U ＝7.5V﹣1.5V＝
1 1 2
6V。
故答案为：6；1.5。
26．（3分）如图所示开关闭合时，电灯L 和L 是 ，若电源电压为8V，电压表的
1 2
示数是3V，则灯L 两端的电压为 V，灯L 两端的电压为 V．
1 2
【解答】解：由图可知，闭合开关后，L 、L 串联，电压表测L 两端的电压；已知电压表的示数为
1 2 2
3V，则L 两端的电压为3V；电源电压为8V，由串联电路的电压特点可知，L 和L 两端
2 1 2
电压之和为8V；则L 的电压：U＝U﹣U＝8V﹣3V＝5V。
1 1 2
故答案为：串联；5；3。
27．（3分）在如图甲所示的电路中，S闭合时，电流表A 与A 的示数分别为如图乙和图
1 2
丙所示，则通过灯L 的电流是 A，通过灯L 的电流是 A.工作一段时间后，
1 2
突然发现一灯熄灭，两电流表示数相等，出现此现象的原因可能是 。
【解答】解：乙图电流表的量程为0﹣3A，分度值为0.1A，电流表A 的示数为1A，丙图
1
电流表的量程为0﹣0.6A，分度值为0.02A，电流表A 的示数为0.52A；
2
由电路图可知，灯L 和L 组成并联电路，电流表A 测通过干路的电流，电流表A 测通
1 2 1 2
过灯L 的电流，所以通过灯L 的电流为0.52A，
2 2
因为并联电路中干路中的电流等于各支路电流之和，所以通过灯 L 的电流大小：I ＝I
1 1
﹣I＝1A﹣0.52A＝0.48A；
2
因为并联电路中各支路互不影响，因此工作一段时间后，突然发现一灯熄灭，并且两电
流表示数相等，说明电路故障为L 断路。
1
故答案为：0.48；0.52；L 断路。
1
三．作图题（共3小题，满分6分，每小题2分）
28．（2分）如图根据要求将实物图连接完整。要求：两个灯泡并联，开关S控制整个电
路，电流表测通过灯泡L 的电流。
2
【解答】解：由题意可知，两个灯泡并联，开关S位于干路，电流表位于L 的支路，
2
从电源正极出发，经过开关S分成两支，一支经L ，另一支经电流表和灯泡L ，然后两
1 2
支路汇合到电源的负极，如图所示：。

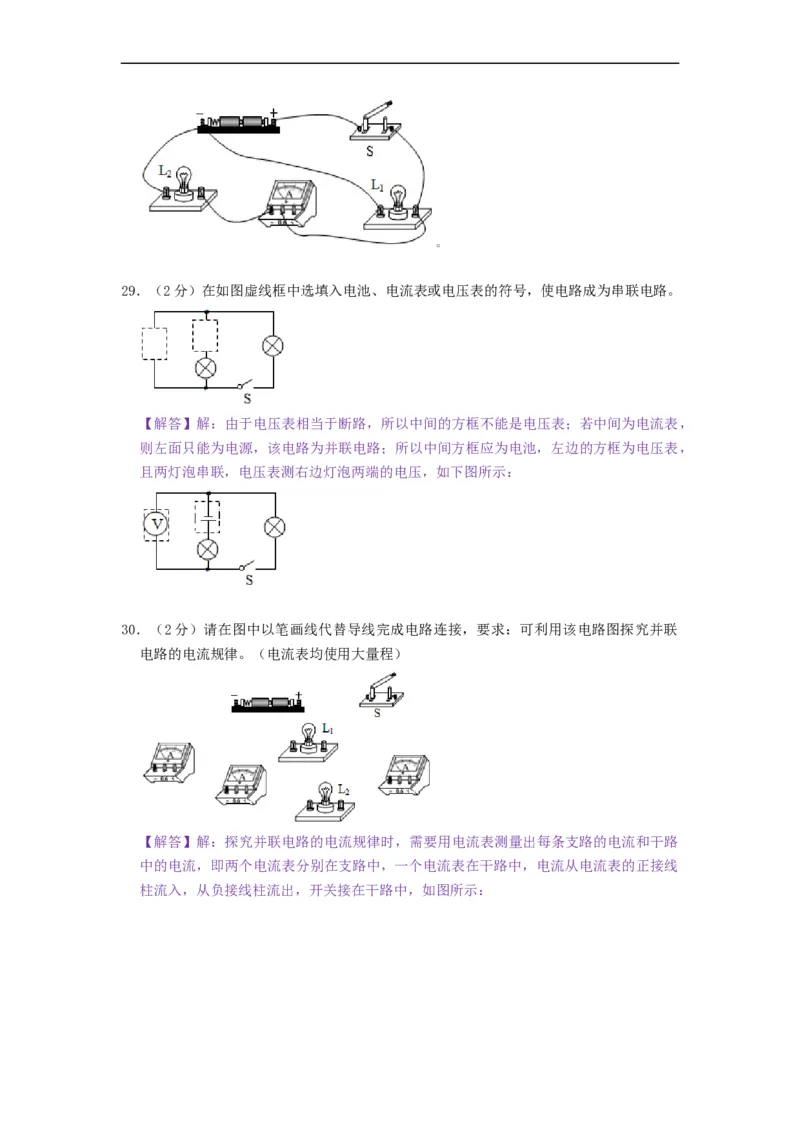

29．（2分）在如图虚线框中选填入电池、电流表或电压表的符号，使电路成为串联电路。
【解答】解：由于电压表相当于断路，所以中间的方框不能是电压表；若中间为电流表，
则左面只能为电源，该电路为并联电路；所以中间方框应为电池，左边的方框为电压表，
且两灯泡串联，电压表测右边灯泡两端的电压，如下图所示：
30．（2分）请在图中以笔画线代替导线完成电路连接，要求：可利用该电路图探究并联
电路的电流规律。（电流表均使用大量程）
【解答】解：探究并联电路的电流规律时，需要用电流表测量出每条支路的电流和干路
中的电流，即两个电流表分别在支路中，一个电流表在干路中，电流从电流表的正接线

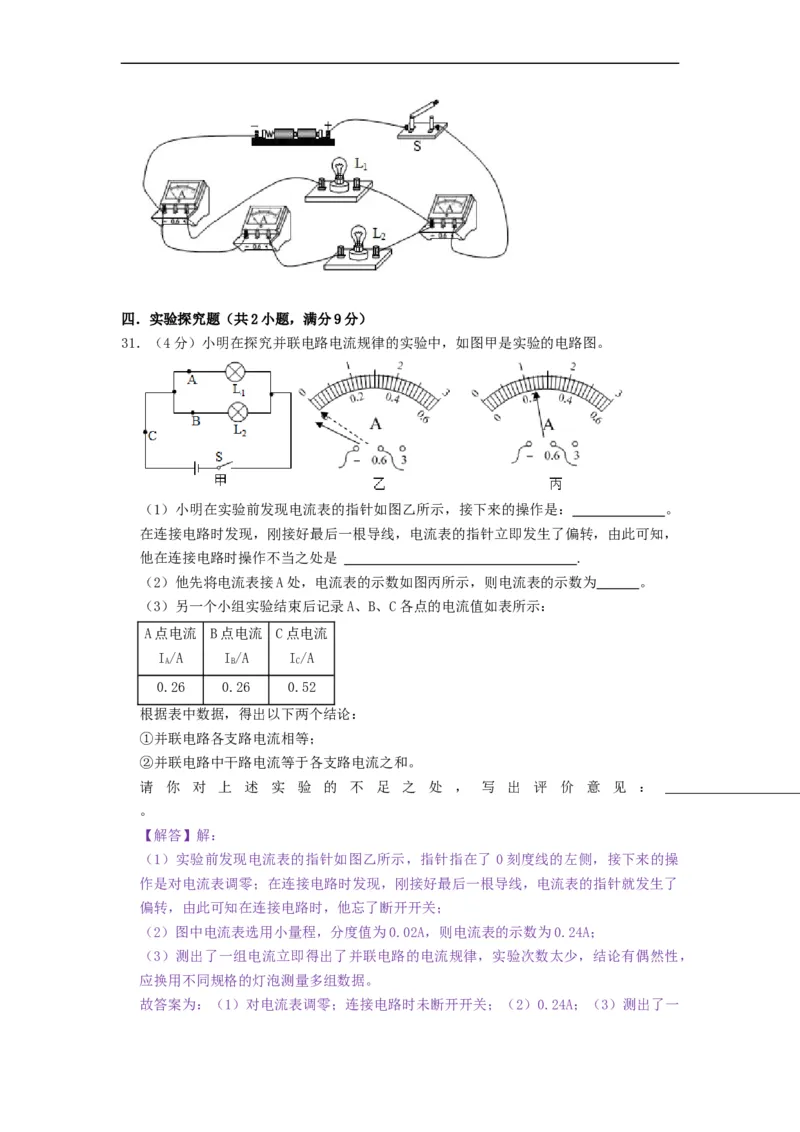

柱流入，从负接线柱流出，开关接在干路中，如图所示：四．实验探究题（共2小题，满分9分）
31．（4分）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）小明在实验前发现电流表的指针如图乙所示，接下来的操作是： 。
在连接电路时发现，刚接好最后一根导线，电流表的指针立即发生了偏转，由此可知，
他在连接电路时操作不当之处是 .
（2）他先将电流表接A处，电流表的示数如图丙所示，则电流表的示数为 。
（3）另一个小组实验结束后记录A、B、C各点的电流值如表所示：
A点电流 B点电流 C点电流
I/A I/A I/A
A B C
0.26 0.26 0.52
根据表中数据，得出以下两个结论：
①并联电路各支路电流相等；
②并联电路中干路电流等于各支路电流之和。
请 你 对 上 述 实 验 的 不 足 之 处 ， 写 出 评 价 意 见 ：
。
【解答】解：
（1）实验前发现电流表的指针如图乙所示，指针指在了 0刻度线的左侧，接下来的操
作是对电流表调零；在连接电路时发现，刚接好最后一根导线，电流表的指针就发生了
偏转，由此可知在连接电路时，他忘了断开开关；
（2）图中电流表选用小量程，分度值为0.02A，则电流表的示数为0.24A；
（3）测出了一组电流立即得出了并联电路的电流规律，实验次数太少，结论有偶然性，
应换用不同规格的灯泡测量多组数据。
故答案为：（1）对电流表调零；连接电路时未断开开关；（2）0.24A；（3）测出了一组电流立即得出了并联电路的电流规律，实验次数太少，结论有偶然性，应换用不同规
格的灯泡测量多组数据。

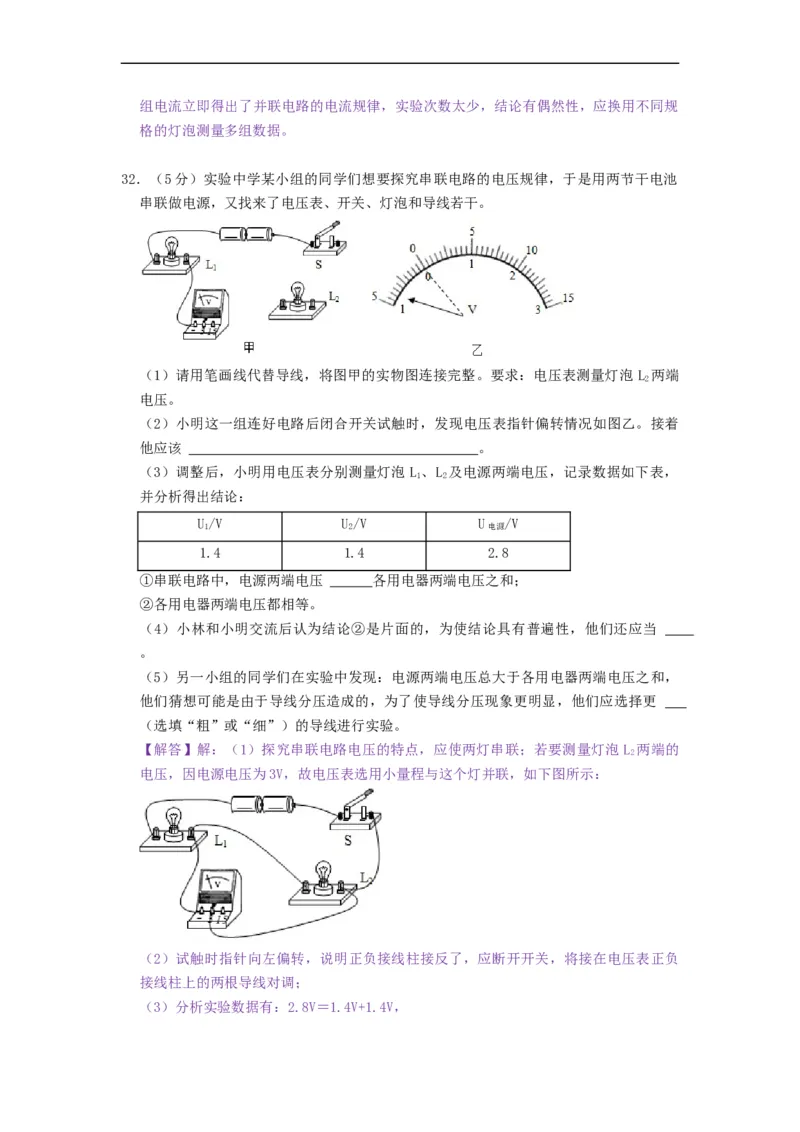

32．（5分）实验中学某小组的同学们想要探究串联电路的电压规律，于是用两节干电池
串联做电源，又找来了电压表、开关、灯泡和导线若干。
（1）请用笔画线代替导线，将图甲的实物图连接完整。要求：电压表测量灯泡 L 两端
2
电压。
（2）小明这一组连好电路后闭合开关试触时，发现电压表指针偏转情况如图乙。接着
他应该 。
（3）调整后，小明用电压表分别测量灯泡 L 、L 及电源两端电压，记录数据如下表，
1 2
并分析得出结论：
U/V U/V U /V
1 2 电源
1.4 1.4 2.8
①串联电路中，电源两端电压 各用电器两端电压之和；
②各用电器两端电压都相等。
（4）小林和小明交流后认为结论②是片面的，为使结论具有普遍性，他们还应当
。

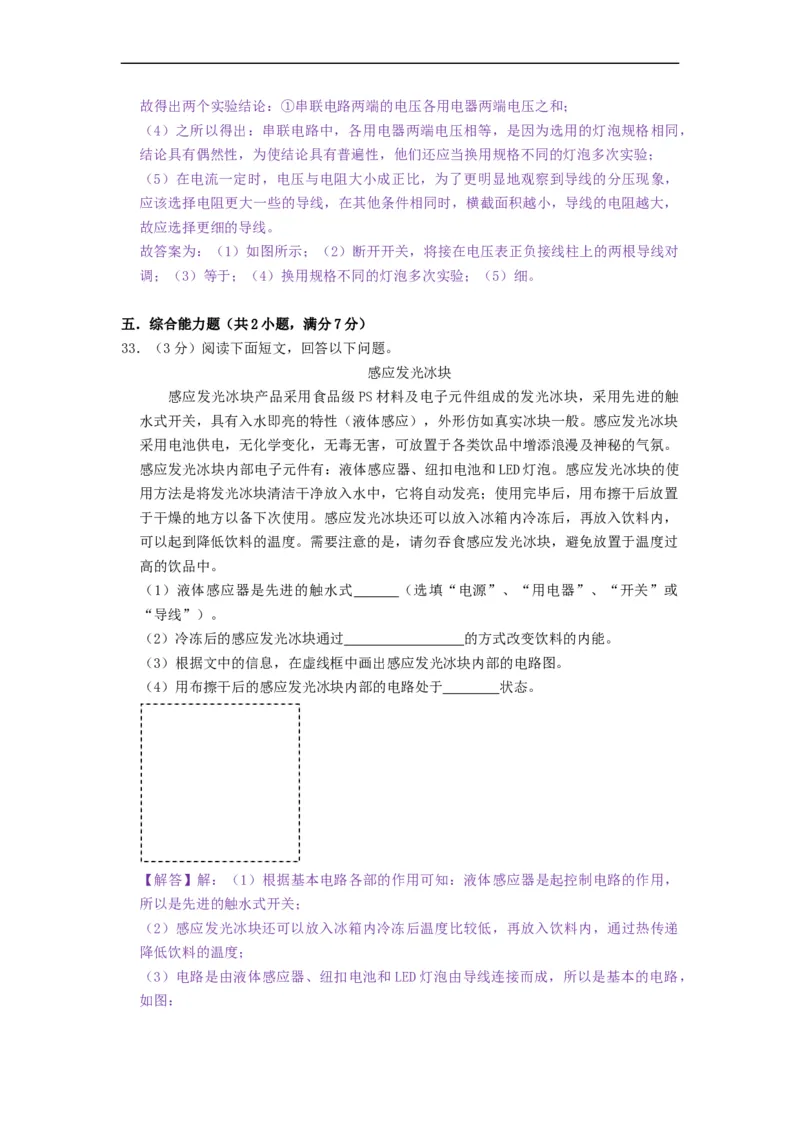

（5）另一小组的同学们在实验中发现：电源两端电压总大于各用电器两端电压之和，
他们猜想可能是由于导线分压造成的，为了使导线分压现象更明显，他们应选择更
（选填“粗”或“细”）的导线进行实验。
【解答】解：（1）探究串联电路电压的特点，应使两灯串联；若要测量灯泡 L 两端的
2
电压，因电源电压为3V，故电压表选用小量程与这个灯并联，如下图所示：
（2）试触时指针向左偏转，说明正负接线柱接反了，应断开开关，将接在电压表正负
接线柱上的两根导线对调；
（3）分析实验数据有：2.8V＝1.4V+1.4V，故得出两个实验结论：①串联电路两端的电压各用电器两端电压之和；
（4）之所以得出：串联电路中，各用电器两端电压相等，是因为选用的灯泡规格相同，
结论具有偶然性，为使结论具有普遍性，他们还应当换用规格不同的灯泡多次实验；
（5）在电流一定时，电压与电阻大小成正比，为了更明显地观察到导线的分压现象，
应该选择电阻更大一些的导线，在其他条件相同时，横截面积越小，导线的电阻越大，
故应选择更细的导线。
故答案为：（1）如图所示；（2）断开开关，将接在电压表正负接线柱上的两根导线对
调；（3）等于；（4）换用规格不同的灯泡多次实验；（5）细。
五．综合能力题（共2小题，满分7分）
33．（3分）阅读下面短文，回答以下问题。
感应发光冰块
感应发光冰块产品采用食品级PS材料及电子元件组成的发光冰块，采用先进的触
水式开关，具有入水即亮的特性（液体感应），外形仿如真实冰块一般。感应发光冰块
采用电池供电，无化学变化，无毒无害，可放置于各类饮品中增添浪漫及神秘的气氛。
感应发光冰块内部电子元件有：液体感应器、纽扣电池和LED灯泡。感应发光冰块的使
用方法是将发光冰块清洁干净放入水中，它将自动发亮；使用完毕后，用布擦干后放置
于干燥的地方以备下次使用。感应发光冰块还可以放入冰箱内冷冻后，再放入饮料内，
可以起到降低饮料的温度。需要注意的是，请勿吞食感应发光冰块，避免放置于温度过
高的饮品中。
（1）液体感应器是先进的触水式 （选填“电源”、“用电器”、“开关”或
“导线”）。
（2）冷冻后的感应发光冰块通过 的方式改变饮料的内能。
（3）根据文中的信息，在虚线框中画出感应发光冰块内部的电路图。
（4）用布擦干后的感应发光冰块内部的电路处于 状态。
【解答】解：（1）根据基本电路各部的作用可知：液体感应器是起控制电路的作用，
所以是先进的触水式开关；
（2）感应发光冰块还可以放入冰箱内冷冻后温度比较低，再放入饮料内，通过热传递
降低饮料的温度；
（3）电路是由液体感应器、纽扣电池和LED灯泡由导线连接而成，所以是基本的电路，
如图：（4）因为入水即亮，用布擦干后停止工作，所以用布擦干后的感应发光冰块内部的电
路处于开路状态。
故答案为：（1）开关；（2）热传递；（3）如图；（4）断路。

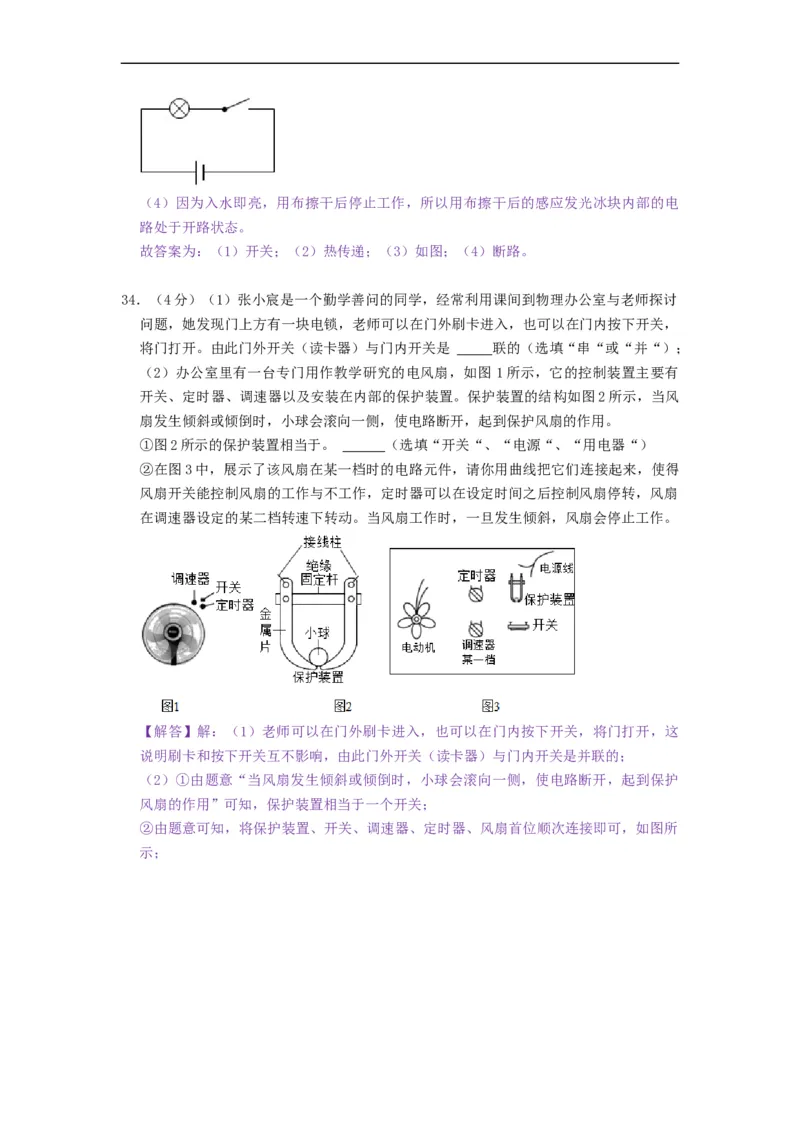

34．（4分）（1）张小宸是一个勤学善问的同学，经常利用课间到物理办公室与老师探讨
问题，她发现门上方有一块电锁，老师可以在门外刷卡进入，也可以在门内按下开关，
将门打开。由此门外开关（读卡器）与门内开关是 联的（选填“串“或“并“）；
（2）办公室里有一台专门用作教学研究的电风扇，如图 1所示，它的控制装置主要有
开关、定时器、调速器以及安装在内部的保护装置。保护装置的结构如图2所示，当风
扇发生倾斜或倾倒时，小球会滚向一侧，使电路断开，起到保护风扇的作用。
①图2所示的保护装置相当于。 （选填“开关“、“电源“、“用电器“）

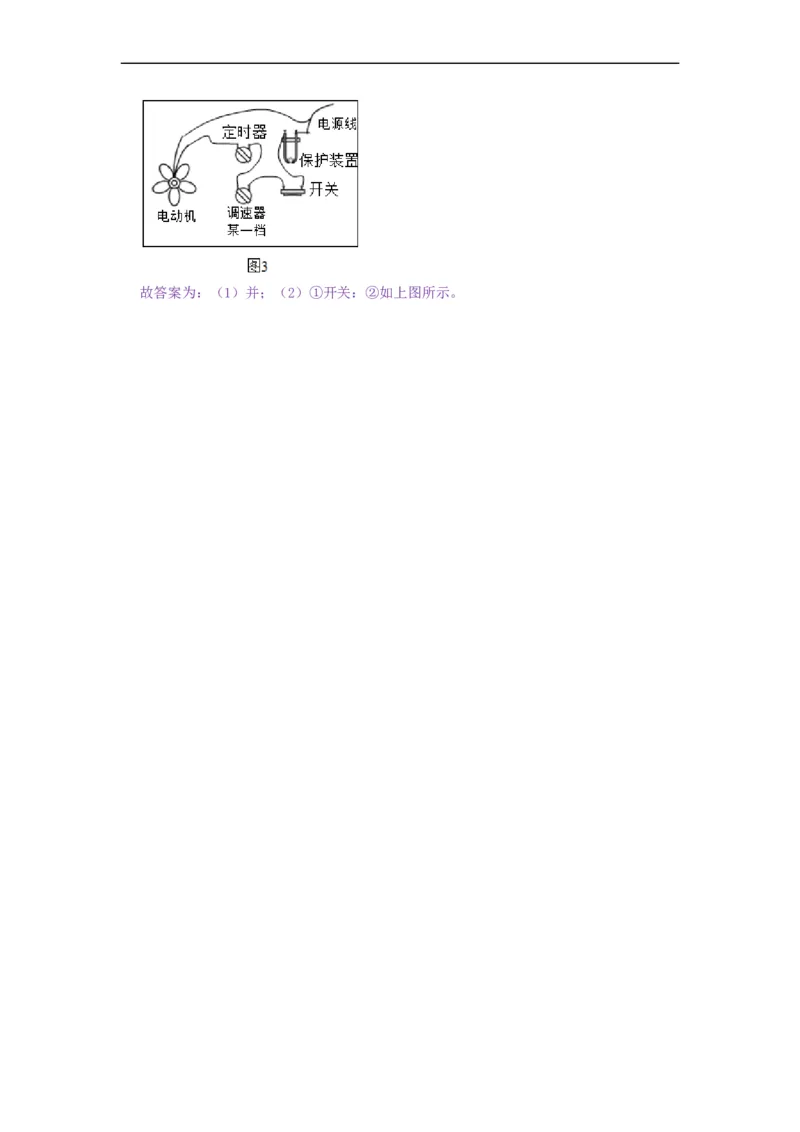

②在图3中，展示了该风扇在某一档时的电路元件，请你用曲线把它们连接起来，使得
风扇开关能控制风扇的工作与不工作，定时器可以在设定时间之后控制风扇停转，风扇
在调速器设定的某二档转速下转动。当风扇工作时，一旦发生倾斜，风扇会停止工作。
【解答】解：（1）老师可以在门外刷卡进入，也可以在门内按下开关，将门打开，这
说明刷卡和按下开关互不影响，由此门外开关（读卡器）与门内开关是并联的；
（2）①由题意“当风扇发生倾斜或倾倒时，小球会滚向一侧，使电路断开，起到保护
风扇的作用”可知，保护装置相当于一个开关；
②由题意可知，将保护装置、开关、调速器、定时器、风扇首位顺次连接即可，如图所
示；故答案为：（1）并；（2）①开关：②如上图所示。
