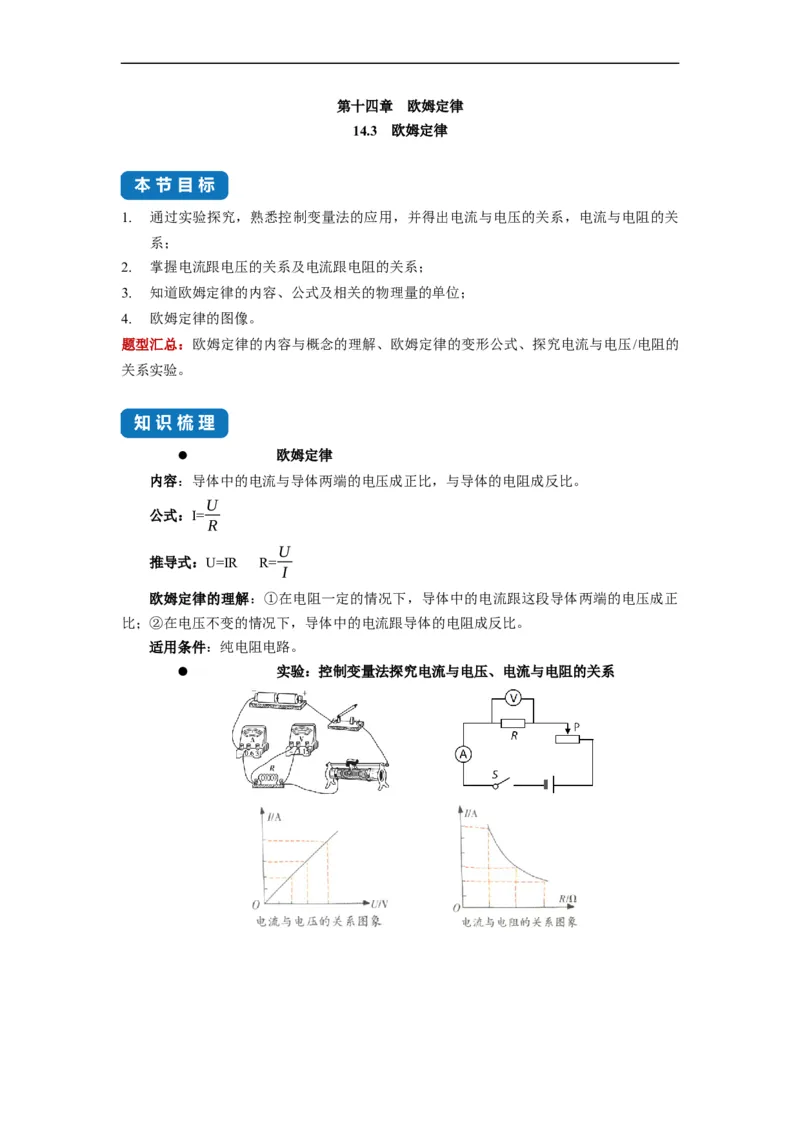

第十四章 欧姆定律
14.3 欧姆定律
1. 通过实验探究，熟悉控制变量法的应用，并得出电流与电压的关系，电流与电阻的关
系；
2. 掌握电流跟电压的关系及电流跟电阻的关系；
3. 知道欧姆定律的内容、公式及相关的物理量的单位；
4. 欧姆定律的图像。
题型汇总：欧姆定律的内容与概念的理解、欧姆定律的变形公式、探究电流与电压/电阻的
关系实验。

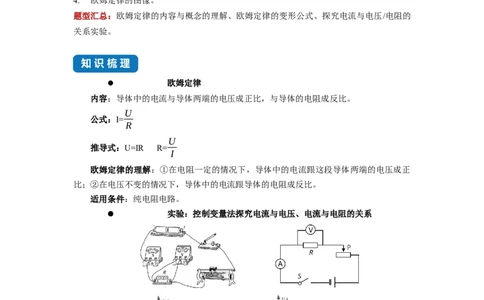

欧姆定律
内容：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
U
公式：I=
R
U
推导式：U=IR R=
I
欧姆定律的理解：①在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正
比；②在电压不变的情况下，导体中的电流跟导体的电阻成反比。
适用条件：纯电阻电路。

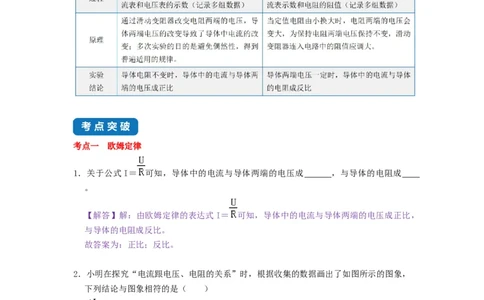

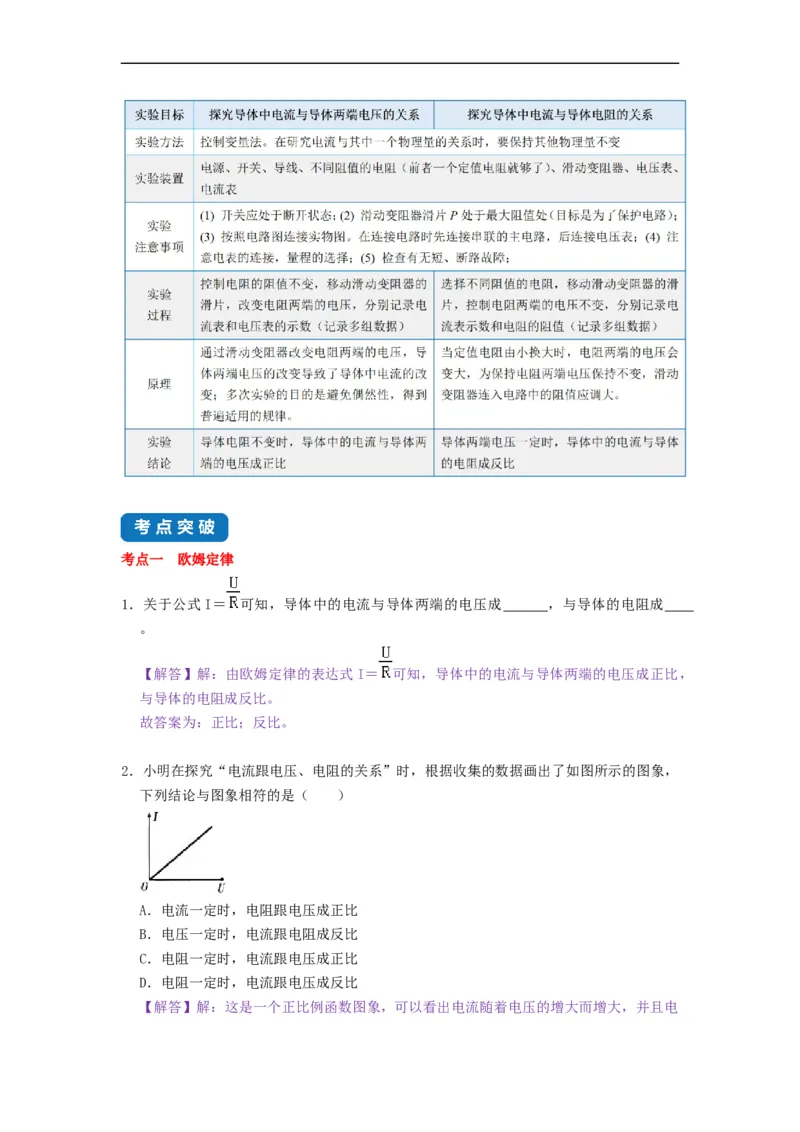

实验：控制变量法探究电流与电压、电流与电阻的关系考点一 欧姆定律
1．关于公式I＝ 可知，导体中的电流与导体两端的电压成 ，与导体的电阻成
。
【解答】解：由欧姆定律的表达式I＝ 可知，导体中的电流与导体两端的电压成正比，
与导体的电阻成反比。
故答案为：正比；反比。
2．小明在探究“电流跟电压、电阻的关系”时，根据收集的数据画出了如图所示的图象，
下列结论与图象相符的是（ ）
A．电流一定时，电阻跟电压成正比
B．电压一定时，电流跟电阻成反比
C．电阻一定时，电流跟电压成正比
D．电阻一定时，电流跟电压成反比
【解答】解：这是一个正比例函数图象，可以看出电流随着电压的增大而增大，并且电压和电流的比值是一定的，因此由图象可得出：在电阻一定时，通过导体的电流与导体
两端的电压成正比。
故选：C。

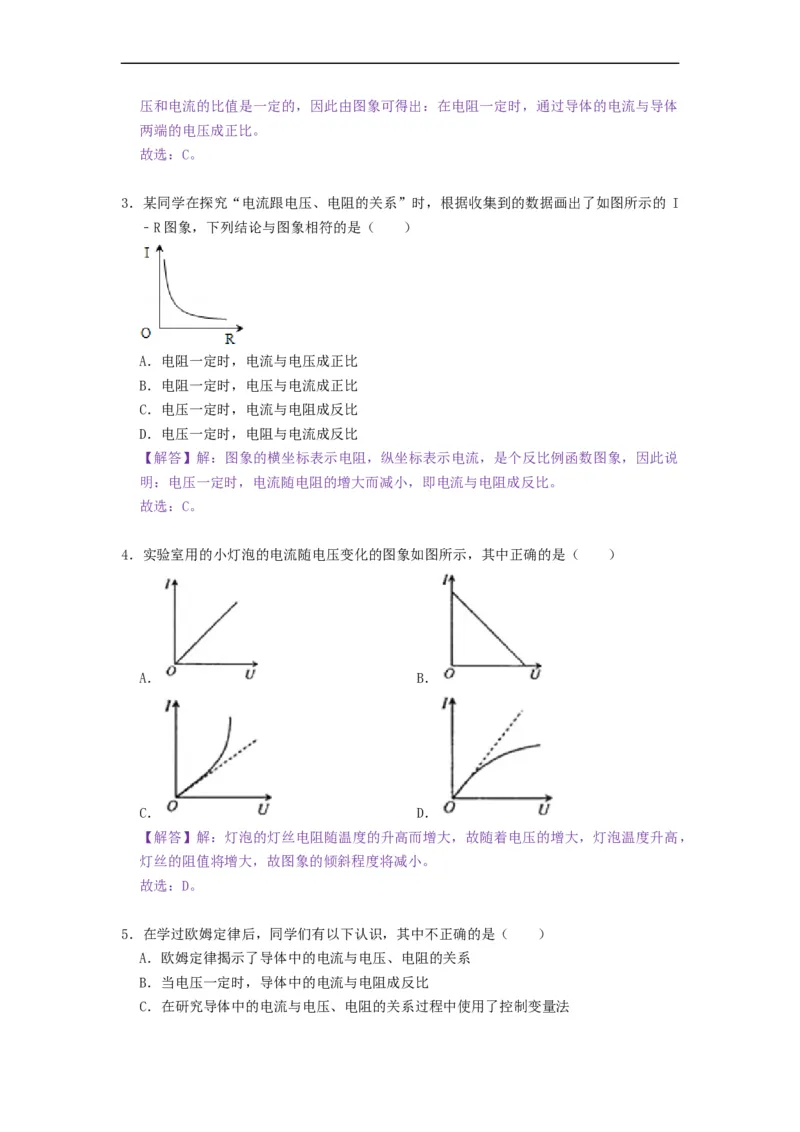

3．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的 I
﹣R图象，下列结论与图象相符的是（ ）
A．电阻一定时，电流与电压成正比
B．电阻一定时，电压与电流成正比
C．电压一定时，电流与电阻成反比
D．电压一定时，电阻与电流成反比
【解答】解：图象的横坐标表示电阻，纵坐标表示电流，是个反比例函数图象，因此说
明：电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。
故选：C。
4．实验室用的小灯泡的电流随电压变化的图象如图所示，其中正确的是（ ）
A． B．
C． D．
【解答】解：灯泡的灯丝电阻随温度的升高而增大，故随着电压的增大，灯泡温度升高，
灯丝的阻值将增大，故图象的倾斜程度将减小。
故选：D。
5．在学过欧姆定律后，同学们有以下认识，其中不正确的是（ ）
A．欧姆定律揭示了导体中的电流与电压、电阻的关系
B．当电压一定时，导体中的电流与电阻成反比

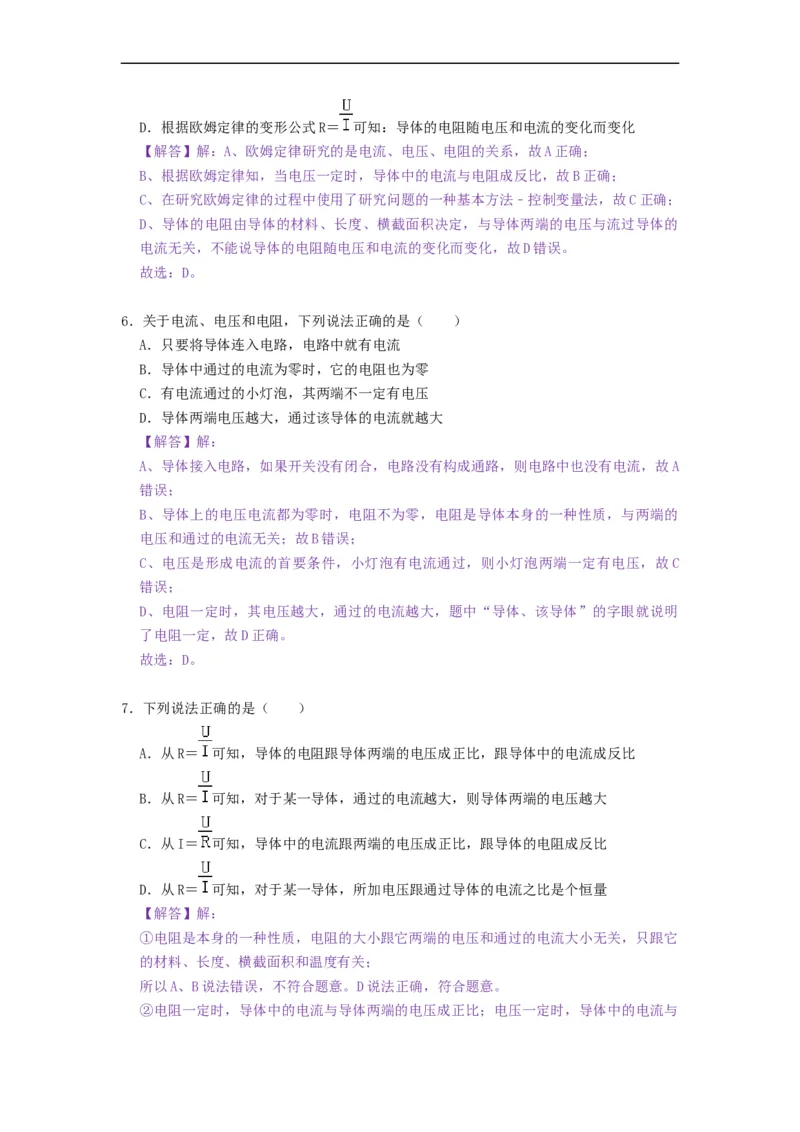

C．在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法D．根据欧姆定律的变形公式R＝ 可知：导体的电阻随电压和电流的变化而变化
【解答】解：A、欧姆定律研究的是电流、电压、电阻的关系，故A正确；
B、根据欧姆定律知，当电压一定时，导体中的电流与电阻成反比，故B正确；
C、在研究欧姆定律的过程中使用了研究问题的一种基本方法﹣控制变量法，故C正确；
D、导体的电阻由导体的材料、长度、横截面积决定，与导体两端的电压与流过导体的
电流无关，不能说导体的电阻随电压和电流的变化而变化，故D错误。
故选：D。

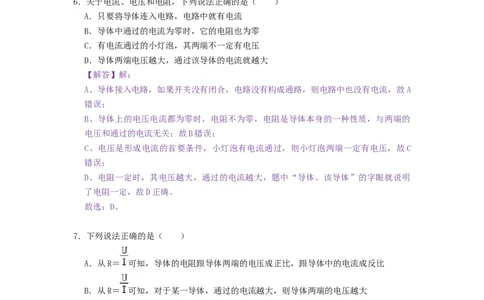

6．关于电流、电压和电阻，下列说法正确的是（ ）
A．只要将导体连入电路，电路中就有电流
B．导体中通过的电流为零时，它的电阻也为零
C．有电流通过的小灯泡，其两端不一定有电压
D．导体两端电压越大，通过该导体的电流就越大
【解答】解：
A、导体接入电路，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，故A
错误；
B、导体上的电压电流都为零时，电阻不为零，电阻是导体本身的一种性质，与两端的
电压和通过的电流无关；故B错误；
C、电压是形成电流的首要条件，小灯泡有电流通过，则小灯泡两端一定有电压，故C
错误；
D、电阻一定时，其电压越大，通过的电流越大，题中“导体、该导体”的字眼就说明
了电阻一定，故D正确。
故选：D。
7．下列说法正确的是（ ）
A．从R＝ 可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比
B．从R＝ 可知，对于某一导体，通过的电流越大，则导体两端的电压越大
C．从I＝ 可知，导体中的电流跟两端的电压成正比，跟导体的电阻成反比
D．从R＝ 可知，对于某一导体，所加电压跟通过导体的电流之比是个恒量
【解答】解：
①电阻是本身的一种性质，电阻的大小跟它两端的电压和通过的电流大小无关，只跟它
的材料、长度、横截面积和温度有关；
所以A、B说法错误，不符合题意。D说法正确，符合题意。
②电阻一定时，导体中的电流与导体两端的电压成正比；电压一定时，导体中的电流与导体的电阻成反比。

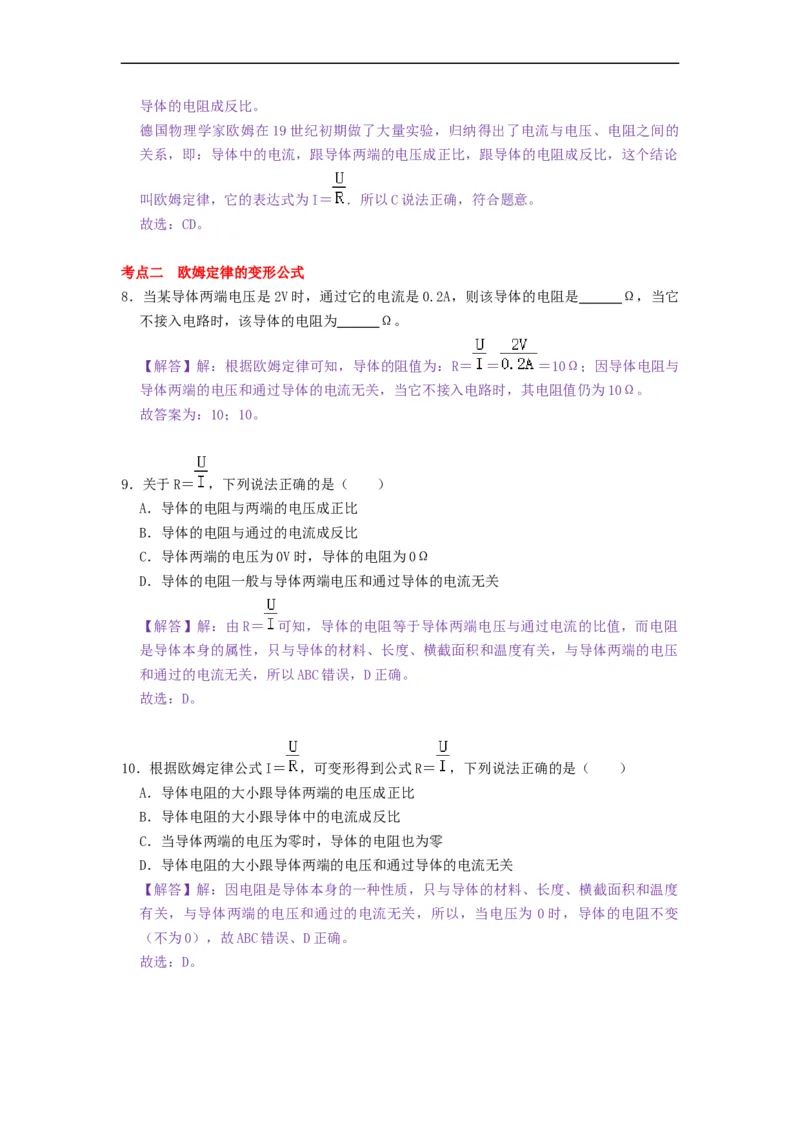

德国物理学家欧姆在19世纪初期做了大量实验，归纳得出了电流与电压、电阻之间的
关系，即：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比，这个结论
叫欧姆定律，它的表达式为I＝ ．所以C说法正确，符合题意。
故选：CD。
考点二 欧姆定律的变形公式
8．当某导体两端电压是2V时，通过它的电流是0.2A，则该导体的电阻是 Ω，当它
不接入电路时，该导体的电阻为 Ω。
【解答】解：根据欧姆定律可知，导体的阻值为：R＝ ＝ ＝10Ω；因导体电阻与
导体两端的电压和通过导体的电流无关，当它不接入电路时，其电阻值仍为10Ω。
故答案为：10；10。
9．关于R＝ ，下列说法正确的是（ ）
A．导体的电阻与两端的电压成正比
B．导体的电阻与通过的电流成反比
C．导体两端的电压为0V时，导体的电阻为0Ω
D．导体的电阻一般与导体两端电压和通过导体的电流无关
【解答】解：由R＝ 可知，导体的电阻等于导体两端电压与通过电流的比值，而电阻
是导体本身的属性，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压
和通过的电流无关，所以ABC错误，D正确。
故选：D。
10．根据欧姆定律公式I＝ ，可变形得到公式R＝ ，下列说法正确的是（ ）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关
【解答】解：因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度
有关，与导体两端的电压和通过的电流无关，所以，当电压为 0时，导体的电阻不变
（不为0），故ABC错误、D正确。

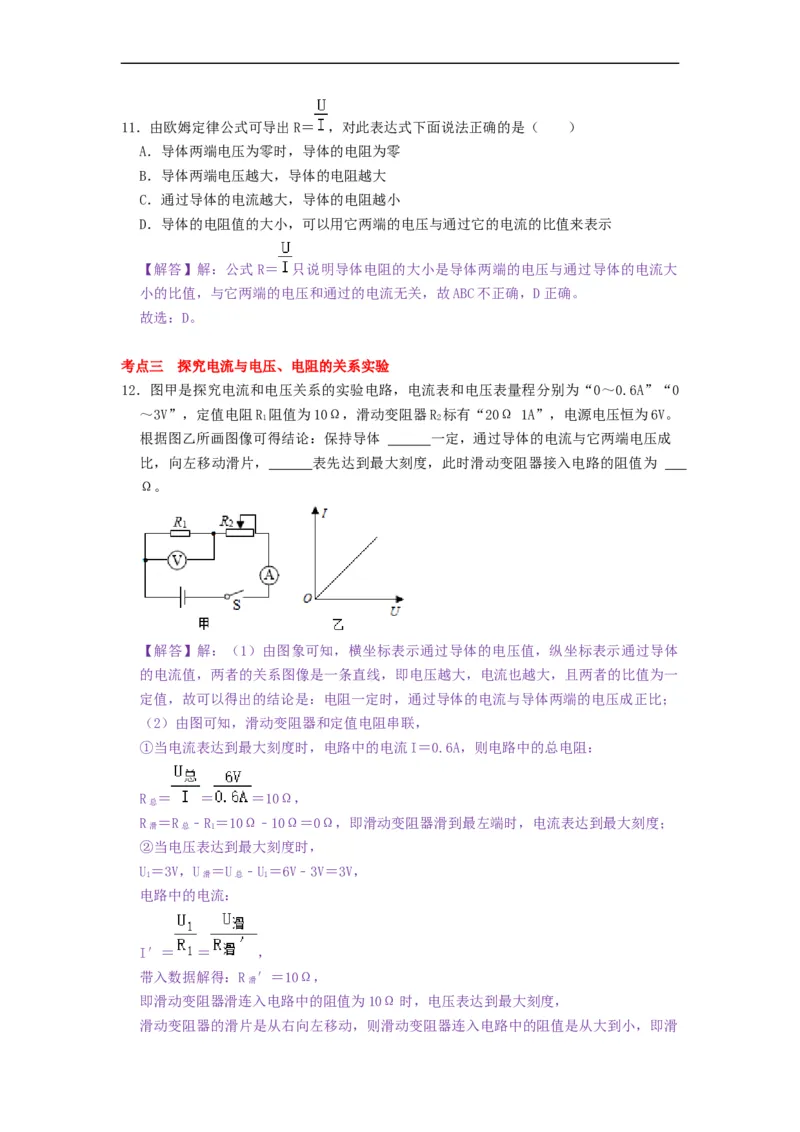

故选：D。11．由欧姆定律公式可导出R＝ ，对此表达式下面说法正确的是（ ）
A．导体两端电压为零时，导体的电阻为零
B．导体两端电压越大，导体的电阻越大
C．通过导体的电流越大，导体的电阻越小
D．导体的电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示
【解答】解：公式R＝ 只说明导体电阻的大小是导体两端的电压与通过导体的电流大
小的比值，与它两端的电压和通过的电流无关，故ABC不正确，D正确。
故选：D。
考点三 探究电流与电压、电阻的关系实验
12．图甲是探究电流和电压关系的实验电路，电流表和电压表量程分别为“0～0.6A”“0
～3V”，定值电阻R 阻值为10Ω，滑动变阻器R 标有“20Ω 1A”，电源电压恒为6V。
1 2
根据图乙所画图像可得结论：保持导体 一定，通过导体的电流与它两端电压成
比，向左移动滑片， 表先达到最大刻度，此时滑动变阻器接入电路的阻值为
Ω。
【解答】解：（1）由图象可知，横坐标表示通过导体的电压值，纵坐标表示通过导体
的电流值，两者的关系图像是一条直线，即电压越大，电流也越大，且两者的比值为一
定值，故可以得出的结论是：电阻一定时，通过导体的电流与导体两端的电压成正比；
（2）由图可知，滑动变阻器和定值电阻串联，
①当电流表达到最大刻度时，电路中的电流I＝0.6A，则电路中的总电阻：
R ＝ ＝ ＝10Ω，
总
R ＝R ﹣R＝10Ω﹣10Ω＝0Ω，即滑动变阻器滑到最左端时，电流表达到最大刻度；
滑 总 1
②当电压表达到最大刻度时，
U＝3V，U ＝U ﹣U＝6V﹣3V＝3V，
1 滑 总 1
电路中的电流：
I′＝ ＝ ，
带入数据解得：R ′＝10Ω，
滑
即滑动变阻器滑连入电路中的阻值为10Ω时，电压表达到最大刻度，
滑动变阻器的滑片是从右向左移动，则滑动变阻器连入电路中的阻值是从大到小，即滑动变阻器滑动过程中先减小到10Ω，再减小到0，所以滑片滑动过程中，电压表达先到
达最大刻度。
故答案为：电阻；正；电压；10。

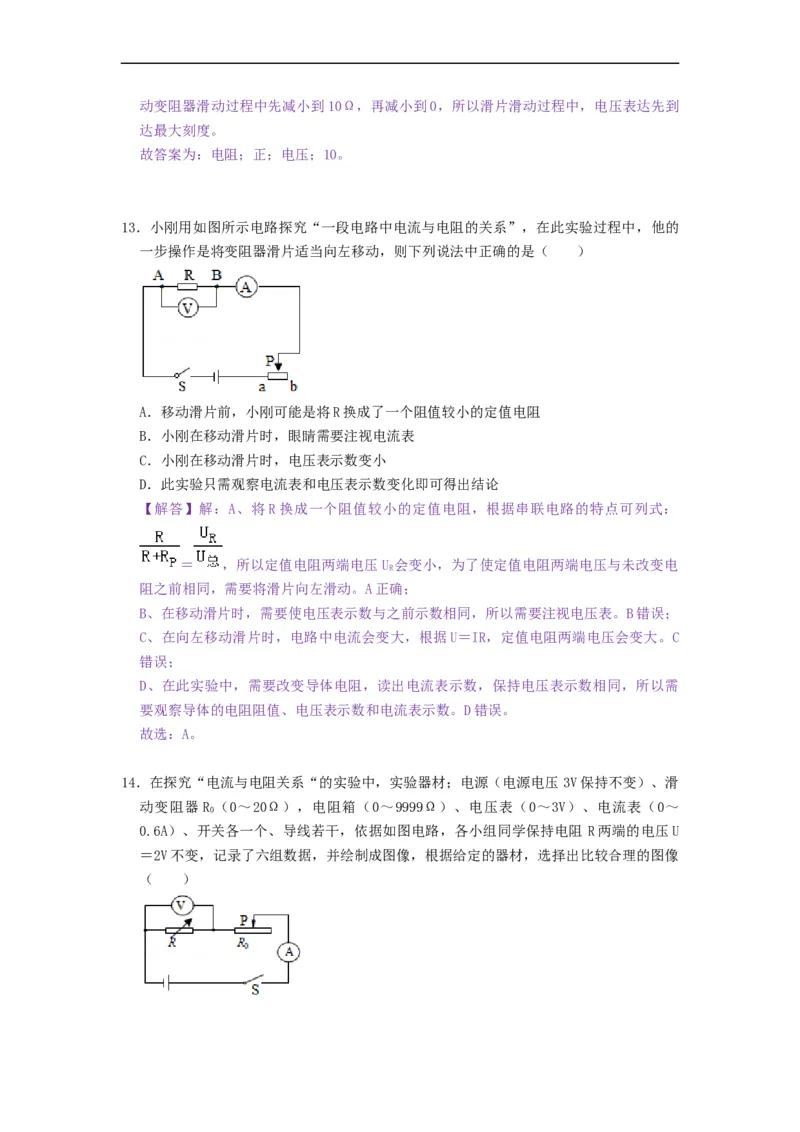

13．小刚用如图所示电路探究“一段电路中电流与电阻的关系”，在此实验过程中，他的
一步操作是将变阻器滑片适当向左移动，则下列说法中正确的是（ ）
A．移动滑片前，小刚可能是将R换成了一个阻值较小的定值电阻
B．小刚在移动滑片时，眼睛需要注视电流表
C．小刚在移动滑片时，电压表示数变小
D．此实验只需观察电流表和电压表示数变化即可得出结论
【解答】解：A、将R换成一个阻值较小的定值电阻，根据串联电路的特点可列式：
＝ ，所以定值电阻两端电压U 会变小，为了使定值电阻两端电压与未改变电
R
阻之前相同，需要将滑片向左滑动。A正确；
B、在移动滑片时，需要使电压表示数与之前示数相同，所以需要注视电压表。B错误；
C、在向左移动滑片时，电路中电流会变大，根据U＝IR，定值电阻两端电压会变大。C
错误；
D、在此实验中，需要改变导体电阻，读出电流表示数，保持电压表示数相同，所以需
要观察导体的电阻阻值、电压表示数和电流表示数。D错误。
故选：A。
14．在探究“电流与电阻关系“的实验中，实验器材；电源（电源电压 3V保持不变）、滑
动变阻器R （0～20Ω），电阻箱（0～9999Ω）、电压表（0～3V）、电流表（0～
0
0.6A）、开关各一个、导线若干，依据如图电路，各小组同学保持电阻 R两端的电压U
＝2V不变，记录了六组数据，并绘制成图像，根据给定的器材，选择出比较合理的图像

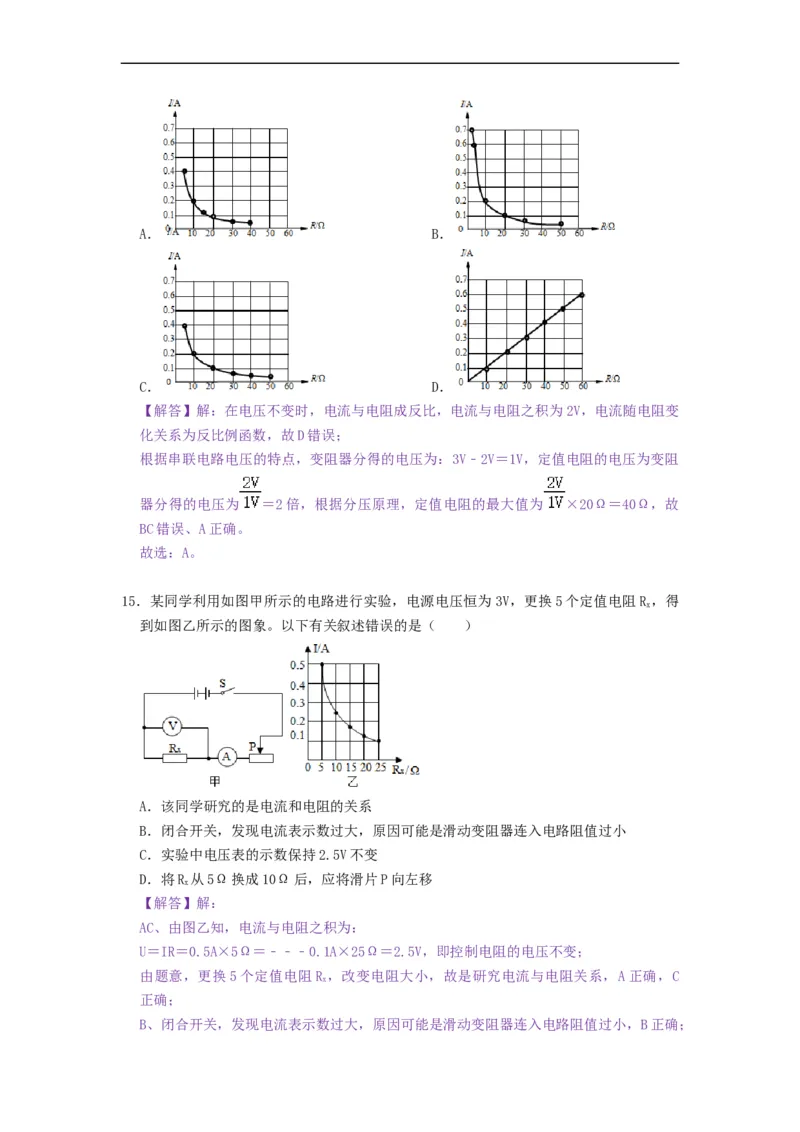

（ ）A． B．
C． D．
【解答】解：在电压不变时，电流与电阻成反比，电流与电阻之积为2V，电流随电阻变
化关系为反比例函数，故D错误；
根据串联电路电压的特点，变阻器分得的电压为：3V﹣2V＝1V，定值电阻的电压为变阻
器分得的电压为 ＝2倍，根据分压原理，定值电阻的最大值为 ×20Ω＝40Ω，故
BC错误、A正确。
故选：A。
15．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R ，得
x
到如图乙所示的图象。以下有关叙述错误的是（ ）
A．该同学研究的是电流和电阻的关系
B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小
C．实验中电压表的示数保持2.5V不变
D．将R 从5Ω换成10Ω后，应将滑片P向左移
x
【解答】解：
AC、由图乙知，电流与电阻之积为：
U＝IR＝0.5A×5Ω＝﹣﹣﹣0.1A×25Ω＝2.5V，即控制电阻的电压不变；
由题意，更换5个定值电阻R ，改变电阻大小，故是研究电流与电阻关系，A正确，C
x
正确；
B、闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小，B正确；D、根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得
的电压增大；
探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电
路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入
电路中的电阻，所以滑片应向右端移动，使电压表的示数为2.5V，D错误。
故选：D。

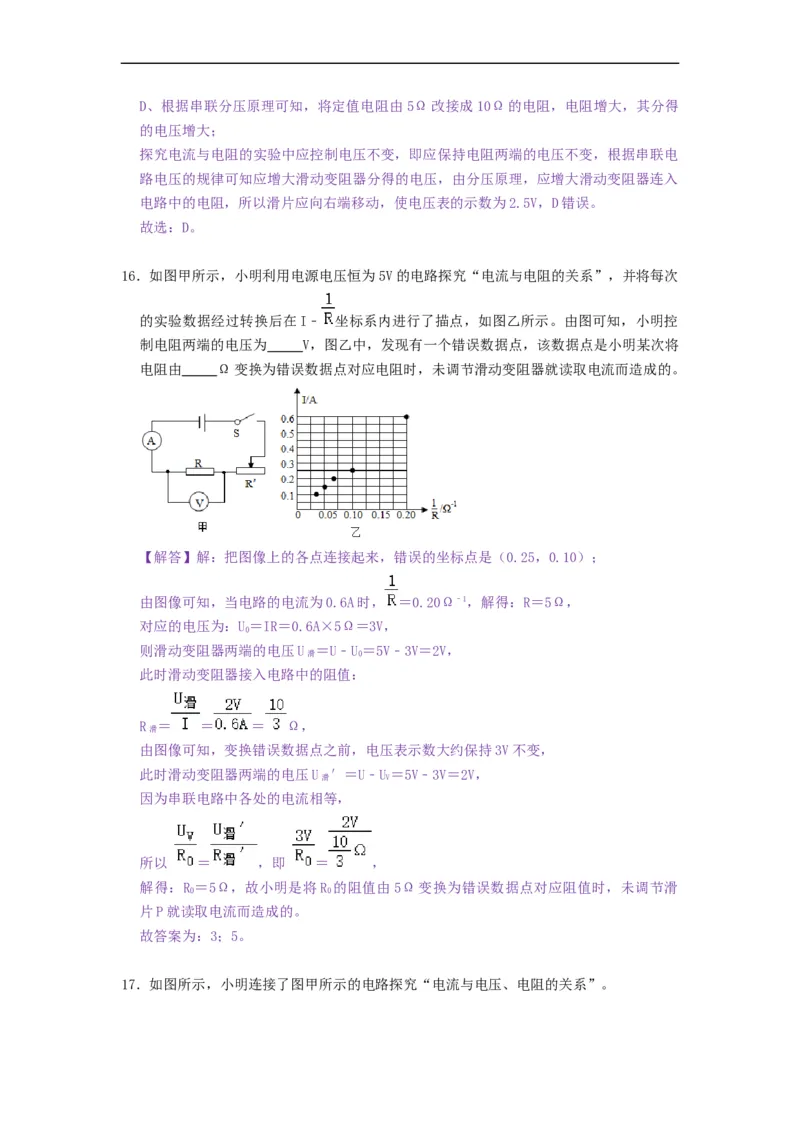

16．如图甲所示，小明利用电源电压恒为5V的电路探究“电流与电阻的关系”，并将每次
的实验数据经过转换后在I﹣ 坐标系内进行了描点，如图乙所示。由图可知，小明控
制电阻两端的电压为 V，图乙中，发现有一个错误数据点，该数据点是小明某次将
电阻由 Ω变换为错误数据点对应电阻时，未调节滑动变阻器就读取电流而造成的。
【解答】解：把图像上的各点连接起来，错误的坐标点是（0.25，0.10）；
由图像可知，当电路的电流为0.6A时， ＝0.20Ω﹣1，解得：R＝5Ω，
对应的电压为：U＝IR＝0.6A×5Ω＝3V，
0
则滑动变阻器两端的电压U ＝U﹣U＝5V﹣3V＝2V，
滑 0
此时滑动变阻器接入电路中的阻值：
R ＝ ＝ ＝ Ω，
滑
由图像可知，变换错误数据点之前，电压表示数大约保持3V不变，
此时滑动变阻器两端的电压U ′＝U﹣U＝5V﹣3V＝2V，
滑 V
因为串联电路中各处的电流相等，
所以 ＝ ，即 ＝ ，
解得：R ＝5Ω，故小明是将R 的阻值由5Ω变换为错误数据点对应阻值时，未调节滑
0 0
片P就读取电流而造成的。
故答案为：3；5。

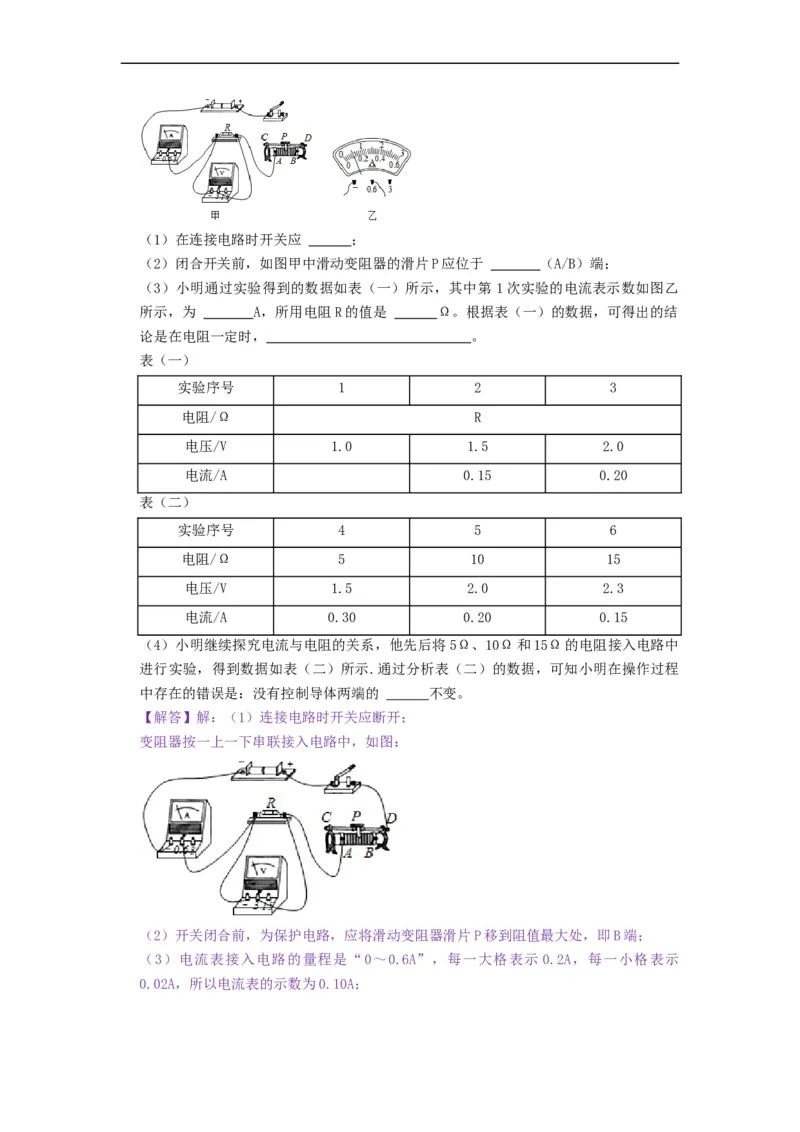

17．如图所示，小明连接了图甲所示的电路探究“电流与电压、电阻的关系”。（1）在连接电路时开关应 ；
（2）闭合开关前，如图甲中滑动变阻器的滑片P应位于 （A/B）端；
（3）小明通过实验得到的数据如表（一）所示，其中第 1次实验的电流表示数如图乙
所示，为 A，所用电阻R的值是 Ω。根据表（一）的数据，可得出的结
论是在电阻一定时， 。
表（一）
实验序号 1 2 3
电阻/Ω R
电压/V 1.0 1.5 2.0
电流/A 0.15 0.20
表（二）
实验序号 4 5 6
电阻/Ω 5 10 15
电压/V 1.5 2.0 2.3
电流/A 0.30 0.20 0.15
（4）小明继续探究电流与电阻的关系，他先后将 5Ω、10Ω和15Ω的电阻接入电路中
进行实验，得到数据如表（二）所示.通过分析表（二）的数据，可知小明在操作过程
中存在的错误是：没有控制导体两端的 不变。
【解答】解：（1）连接电路时开关应断开；
变阻器按一上一下串联接入电路中，如图：
（2）开关闭合前，为保护电路，应将滑动变阻器滑片P移到阻值最大处，即B端；
（3）电流表接入电路的量程是“0～0.6A”，每一大格表示 0.2A，每一小格表示
0.02A，所以电流表的示数为0.10A；由I＝ 可得电阻R的值：R＝ ＝ ＝10Ω；
表一中电压与电流的比值为定值（都是10），电阻两端的电压增加到几倍，电阻中电流
也增加到几倍，所以可得实验结论为：在电阻一定时，导体中的电流与导体两端的电压
成正比；
（4）探究电流与电阻的关系，应控制电阻两端电压不变，由表格数据可知电阻两端电
压不相等，分别为1.5V、2.0V、2.3V，所以小明在操作过程中存在的错误是：没有控制
导体两端的电压不变。
故答案为：（1）断开；（2）B；（3）0.10；10；导体中的电流与导体两端的电压成正
比；（4）电压。

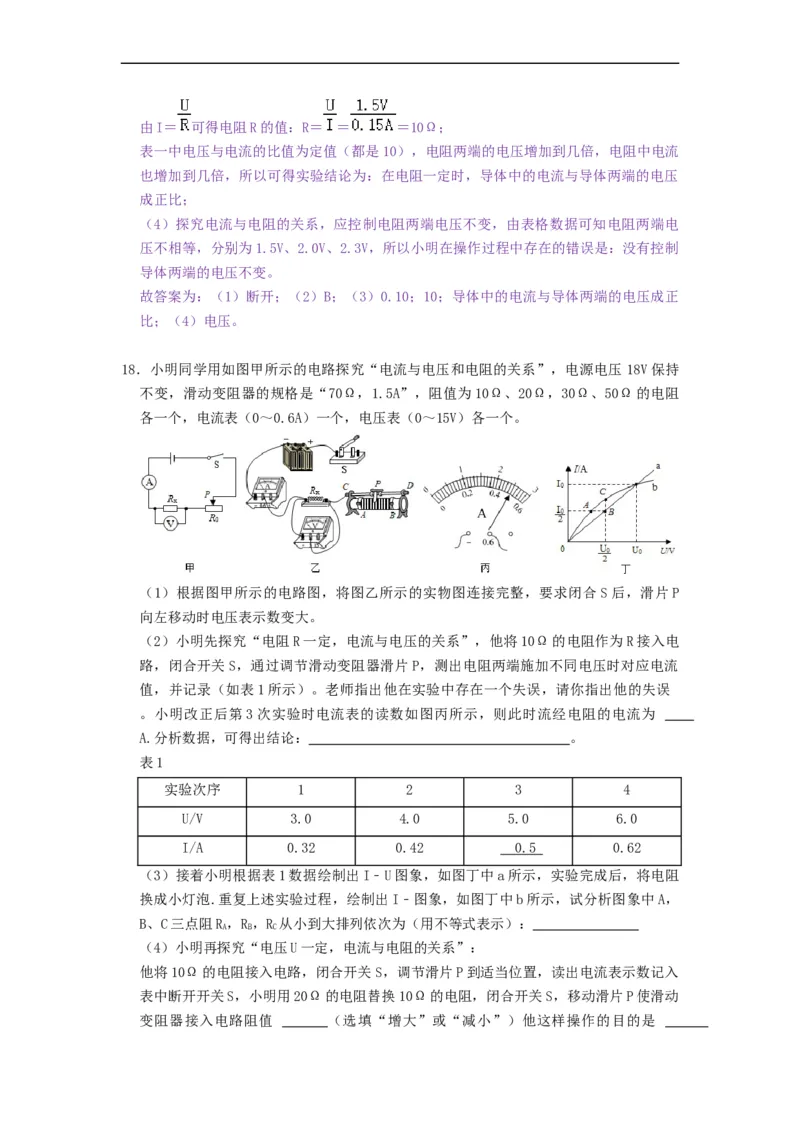

18．小明同学用如图甲所示的电路探究“电流与电压和电阻的关系”，电源电压 18V保持
不变，滑动变阻器的规格是“70Ω，1.5A”，阻值为10Ω、20Ω，30Ω、50Ω的电阻
各一个，电流表（0～0.6A）一个，电压表（0～15V）各一个。
（1）根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合 S后，滑片P
向左移动时电压表示数变大。
（2）小明先探究“电阻R一定，电流与电压的关系”，他将10Ω的电阻作为R接入电
路，闭合开关S，通过调节滑动变阻器滑片P，测出电阻两端施加不同电压时对应电流
值，并记录（如表1所示）。老师指出他在实验中存在一个失误，请你指出他的失误
。小明改正后第3次实验时电流表的读数如图丙所示，则此时流经电阻的电流为
A.分析数据，可得出结论： 。
表1
实验次序 1 2 3 4
U/V 3.0 4.0 5.0 6.0
I/A 0.32 0.42 0. 5 0.62
（3）接着小明根据表1数据绘制出I﹣U图象，如图丁中a所示，实验完成后，将电阻
换成小灯泡.重复上述实验过程，绘制出I﹣图象，如图丁中b所示，试分析图象中A，
B、C三点阻R，R，R 从小到大排列依次为（用不等式表示）：
A B C
（4）小明再探究“电压U一定，电流与电阻的关系”：
他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入
表中断开开关S，小明用20Ω的电阻替换10Ω的电阻，闭合开关S，移动滑片P使滑动
变阻器接入电路阻值 （选填“增大”或“减小”）他这样操作的目的是.

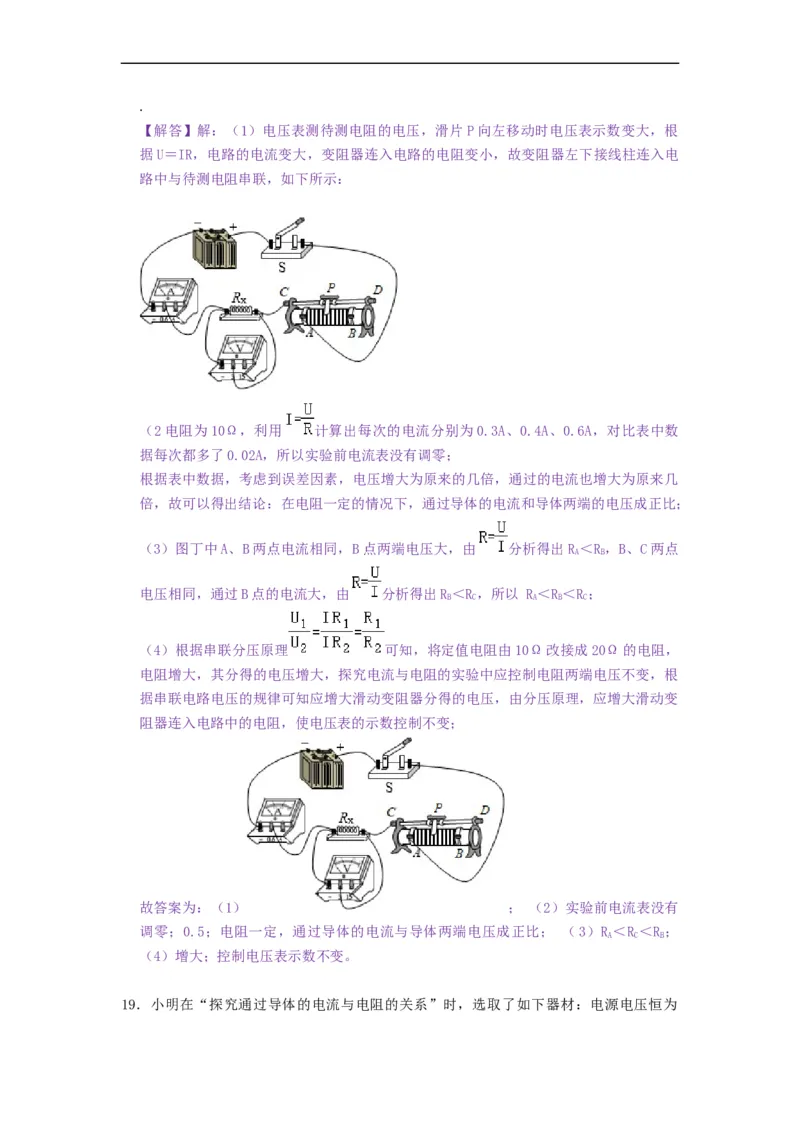

【解答】解：（1）电压表测待测电阻的电压，滑片P向左移动时电压表示数变大，根
据U＝IR，电路的电流变大，变阻器连入电路的电阻变小，故变阻器左下接线柱连入电
路中与待测电阻串联，如下所示：
（2电阻为10Ω，利用 计算出每次的电流分别为0.3A、0.4A、0.6A，对比表中数
据每次都多了0.02A，所以实验前电流表没有调零；
根据表中数据，考虑到误差因素，电压增大为原来的几倍，通过的电流也增大为原来几
倍，故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比；
（3）图丁中A、B两点电流相同，B点两端电压大，由 分析得出R ＜R ，B、C两点
A B
电压相同，通过B点的电流大，由 分析得出R＜R，所以 R＜R＜R；
B C A B C
（4）根据串联分压原理 可知，将定值电阻由10Ω改接成20Ω的电阻，
电阻增大，其分得的电压增大，探究电流与电阻的实验中应控制电阻两端电压不变，根
据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变
阻器连入电路中的电阻，使电压表的示数控制不变；
故答案为：（1） ； （2）实验前电流表没有
调零；0.5；电阻一定，通过导体的电流与导体两端电压成正比； （3）R ＜R ＜R ；
A C B
（4）增大；控制电压表示数不变。

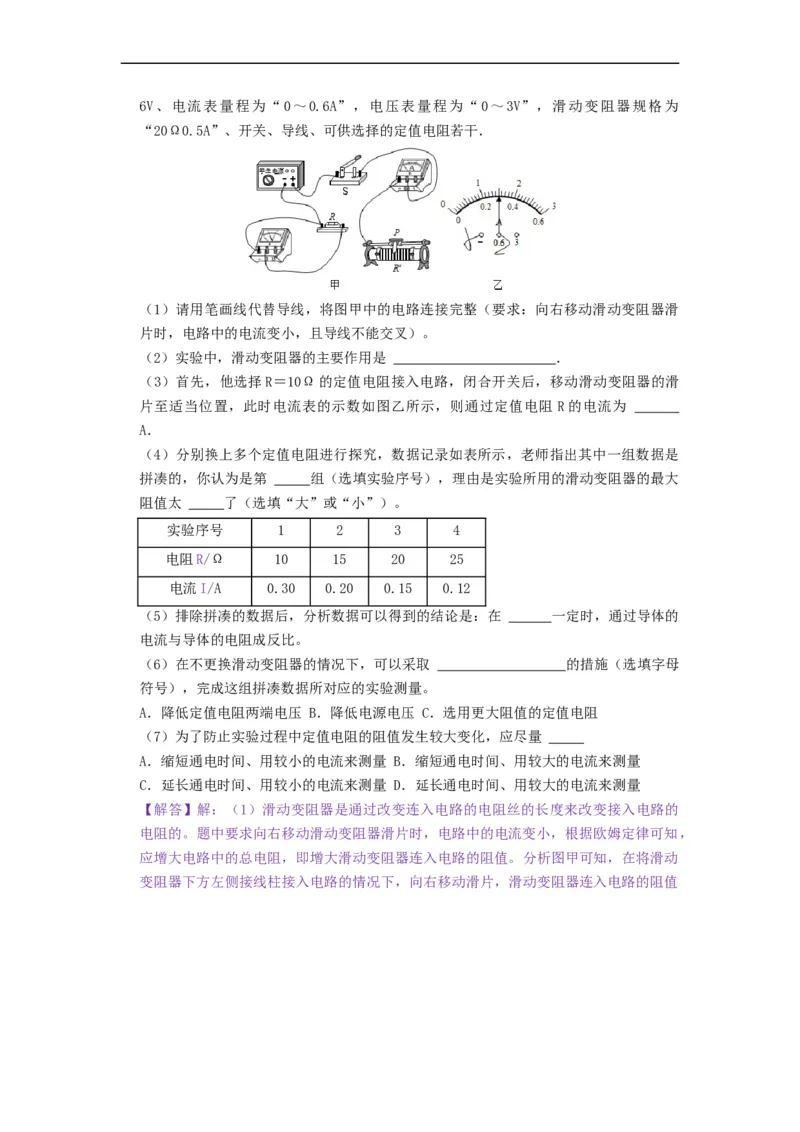

19．小明在“探究通过导体的电流与电阻的关系”时，选取了如下器材：电源电压恒为6V、电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为
“20Ω0.5A”、开关、导线、可供选择的定值电阻若干．
（1）请用笔画线代替导线，将图甲中的电路连接完整（要求：向右移动滑动变阻器滑
片时，电路中的电流变小，且导线不能交叉）。
（2）实验中，滑动变阻器的主要作用是 ．
（3）首先，他选择R＝10Ω的定值电阻接入电路，闭合开关后，移动滑动变阻器的滑
片至适当位置，此时电流表的示数如图乙所示，则通过定值电阻 R的电流为
A．
（4）分别换上多个定值电阻进行探究，数据记录如表所示，老师指出其中一组数据是
拼凑的，你认为是第 组（选填实验序号），理由是实验所用的滑动变阻器的最大
阻值太 了（选填“大”或“小”）。
实验序号 1 2 3 4
电阻R/Ω 10 15 20 25
电流I/A 0.30 0.20 0.15 0.12
（5）排除拼凑的数据后，分析数据可以得到的结论是：在 一定时，通过导体的
电流与导体的电阻成反比。
（6）在不更换滑动变阻器的情况下，可以采取 的措施（选填字母
符号），完成这组拼凑数据所对应的实验测量。
A．降低定值电阻两端电压 B．降低电源电压 C．选用更大阻值的定值电阻
（7）为了防止实验过程中定值电阻的阻值发生较大变化，应尽量
A．缩短通电时间、用较小的电流来测量 B．缩短通电时间、用较大的电流来测量
C．延长通电时间、用较小的电流来测量 D．延长通电时间、用较大的电流来测量
【解答】解：（1）滑动变阻器是通过改变连入电路的电阻丝的长度来改变接入电路的
电阻的。题中要求向右移动滑动变阻器滑片时，电路中的电流变小，根据欧姆定律可知，
应增大电路中的总电阻，即增大滑动变阻器连入电路的阻值。分析图甲可知，在将滑动
变阻器下方左侧接线柱接入电路的情况下，向右移动滑片，滑动变阻器连入电路的阻值就会增大。

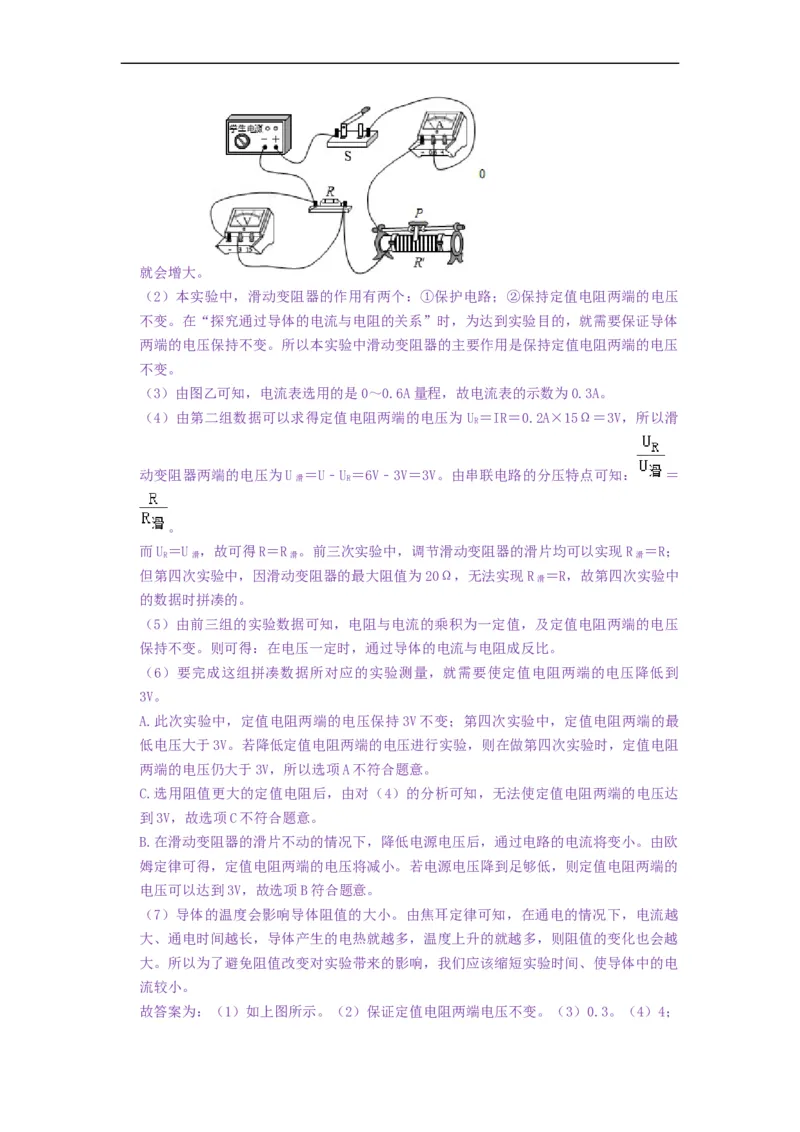

（2）本实验中，滑动变阻器的作用有两个：①保护电路；②保持定值电阻两端的电压
不变。在“探究通过导体的电流与电阻的关系”时，为达到实验目的，就需要保证导体
两端的电压保持不变。所以本实验中滑动变阻器的主要作用是保持定值电阻两端的电压
不变。
（3）由图乙可知，电流表选用的是0～0.6A量程，故电流表的示数为0.3A。
（4）由第二组数据可以求得定值电阻两端的电压为 U ＝IR＝0.2A×15Ω＝3V，所以滑
R
动变阻器两端的电压为U ＝U﹣U ＝6V﹣3V＝3V。由串联电路的分压特点可知： ＝
滑 R
。
而U＝U ，故可得R＝R 。前三次实验中，调节滑动变阻器的滑片均可以实现R ＝R；
R 滑 滑 滑
但第四次实验中，因滑动变阻器的最大阻值为20Ω，无法实现R ＝R，故第四次实验中
滑
的数据时拼凑的。
（5）由前三组的实验数据可知，电阻与电流的乘积为一定值，及定值电阻两端的电压
保持不变。则可得：在电压一定时，通过导体的电流与电阻成反比。
（6）要完成这组拼凑数据所对应的实验测量，就需要使定值电阻两端的电压降低到
3V。
A.此次实验中，定值电阻两端的电压保持3V不变；第四次实验中，定值电阻两端的最
低电压大于3V。若降低定值电阻两端的电压进行实验，则在做第四次实验时，定值电阻
两端的电压仍大于3V，所以选项A不符合题意。
C.选用阻值更大的定值电阻后，由对（4）的分析可知，无法使定值电阻两端的电压达
到3V，故选项C不符合题意。
B.在滑动变阻器的滑片不动的情况下，降低电源电压后，通过电路的电流将变小。由欧
姆定律可得，定值电阻两端的电压将减小。若电源电压降到足够低，则定值电阻两端的
电压可以达到3V，故选项B符合题意。
（7）导体的温度会影响导体阻值的大小。由焦耳定律可知，在通电的情况下，电流越
大、通电时间越长，导体产生的电热就越多，温度上升的就越多，则阻值的变化也会越
大。所以为了避免阻值改变对实验带来的影响，我们应该缩短实验时间、使导体中的电
流较小。
故答案为：（1）如上图所示。（2）保证定值电阻两端电压不变。（3）0.3。（4）4；小。（5）电压。（6）B。（7）A。

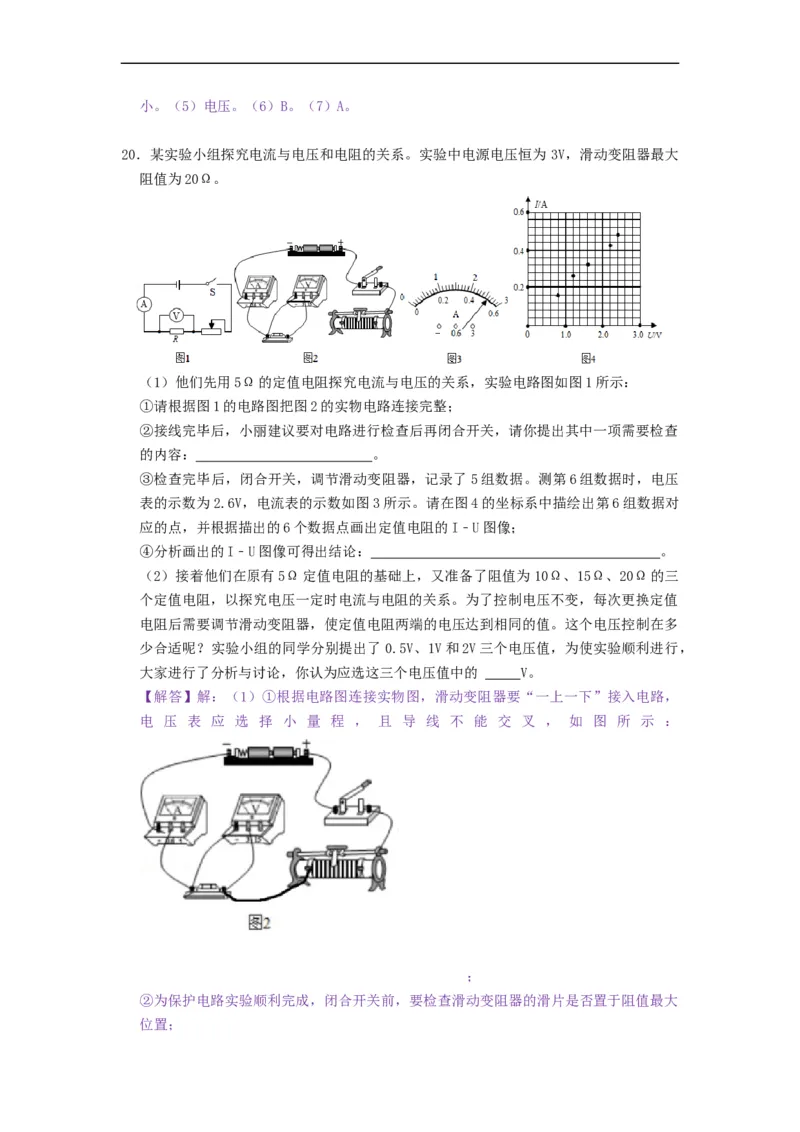

20．某实验小组探究电流与电压和电阻的关系。实验中电源电压恒为 3V，滑动变阻器最大
阻值为20Ω。
（1）他们先用5Ω的定值电阻探究电流与电压的关系，实验电路图如图1所示：
①请根据图1的电路图把图2的实物电路连接完整；
②接线完毕后，小丽建议要对电路进行检查后再闭合开关，请你提出其中一项需要检查
的内容： 。
③检查完毕后，闭合开关，调节滑动变阻器，记录了5组数据。测第6组数据时，电压
表的示数为2.6V，电流表的示数如图3所示。请在图4的坐标系中描绘出第6组数据对
应的点，并根据描出的6个数据点画出定值电阻的I﹣U图像；
④分析画出的I﹣U图像可得出结论： 。
（2）接着他们在原有5Ω定值电阻的基础上，又准备了阻值为10Ω、15Ω、20Ω的三
个定值电阻，以探究电压一定时电流与电阻的关系。为了控制电压不变，每次更换定值
电阻后需要调节滑动变阻器，使定值电阻两端的电压达到相同的值。这个电压控制在多
少合适呢？实验小组的同学分别提出了0.5V、1V和2V三个电压值，为使实验顺利进行，
大家进行了分析与讨论，你认为应选这三个电压值中的 V。
【解答】解：（1）①根据电路图连接实物图，滑动变阻器要“一上一下”接入电路，
电 压 表 应 选 择 小 量 程 ， 且 导 线 不 能 交 叉 ， 如 图 所 示 ：
；
②为保护电路实验顺利完成，闭合开关前，要检查滑动变阻器的滑片是否置于阻值最大

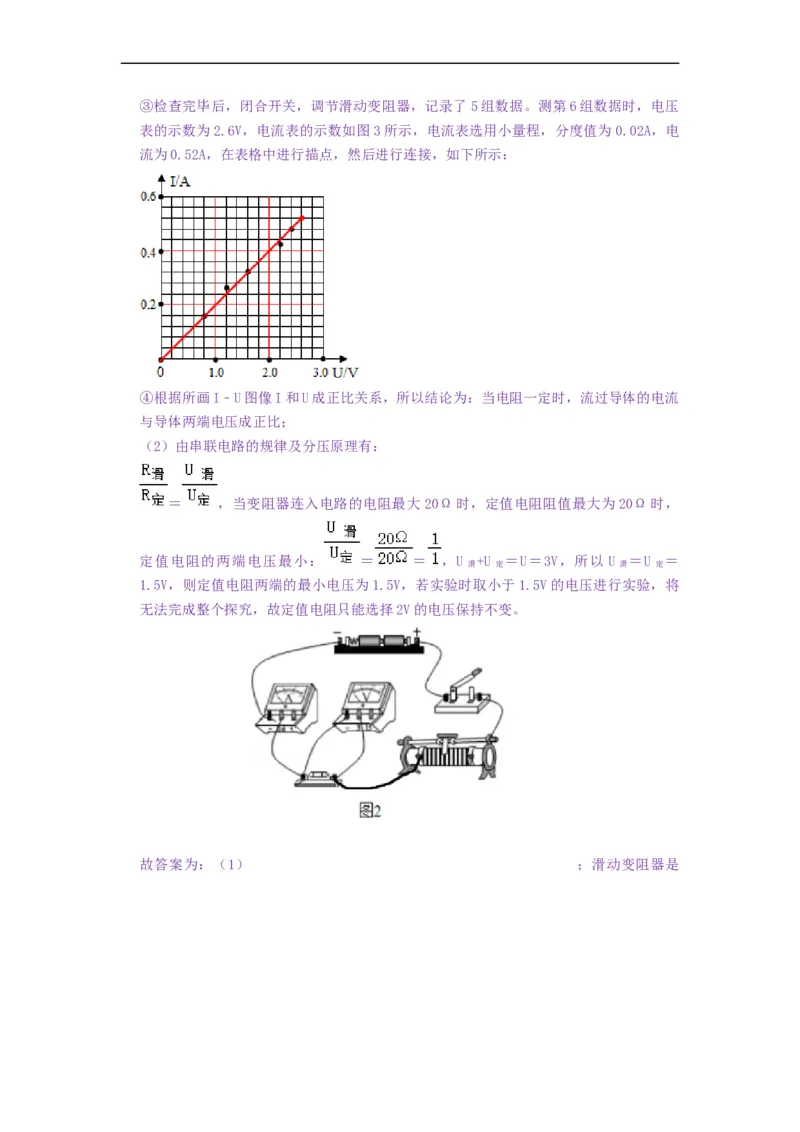

位置；③检查完毕后，闭合开关，调节滑动变阻器，记录了5组数据。测第6组数据时，电压
表的示数为2.6V，电流表的示数如图3所示，电流表选用小量程，分度值为0.02A，电
流为0.52A，在表格中进行描点，然后进行连接，如下所示：
④根据所画I﹣U图像I和U成正比关系，所以结论为：当电阻一定时，流过导体的电流
与导体两端电压成正比；
（2）由串联电路的规律及分压原理有：
＝ ，当变阻器连入电路的电阻最大 20Ω时，定值电阻阻值最大为20Ω时，
定值电阻的两端电压最小： ＝ ＝ ，U +U ＝U＝3V，所以 U ＝U ＝
滑 定 滑 定
1.5V，则定值电阻两端的最小电压为1.5V，若实验时取小于1.5V的电压进行实验，将
无法完成整个探究，故定值电阻只能选择2V的电压保持不变。
故答案为：（1） ；滑动变阻器是否处于最大阻值； ；当电阻一定时，流过导体的电
流与导体两端电压成正比（2）2。
