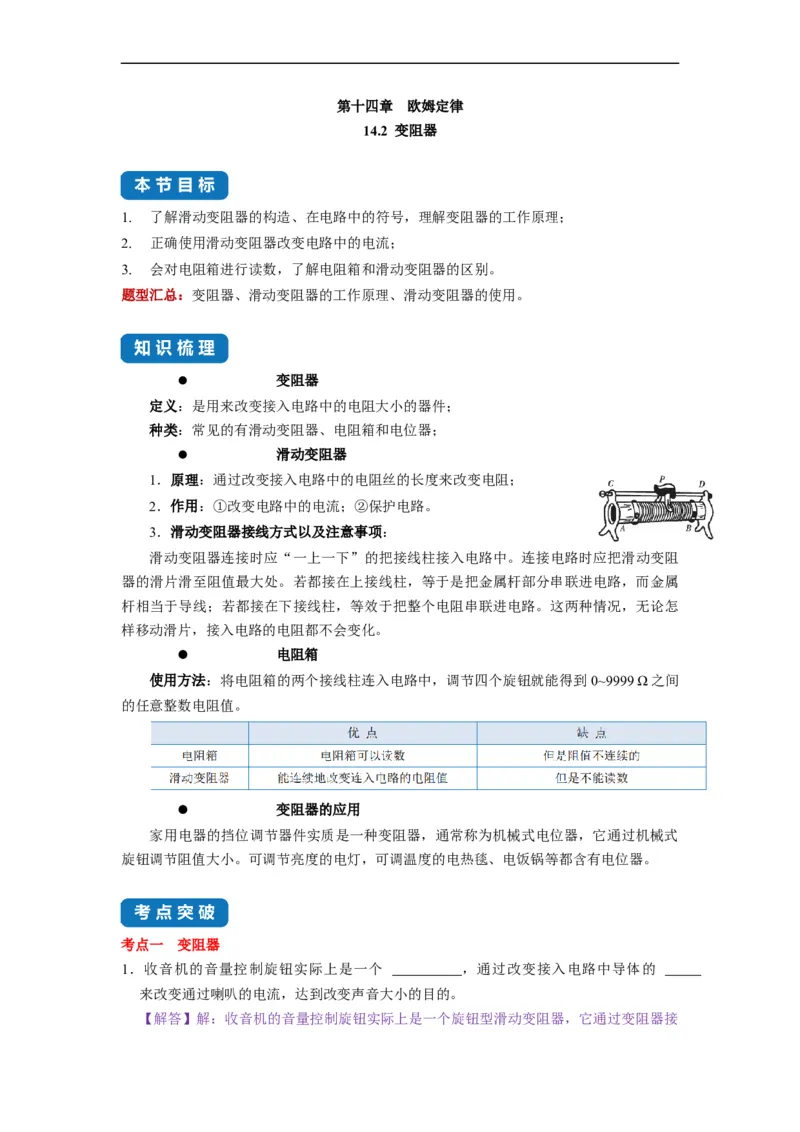

第十四章 欧姆定律
14.2 变阻器
1. 了解滑动变阻器的构造、在电路中的符号，理解变阻器的工作原理；
2. 正确使用滑动变阻器改变电路中的电流；
3. 会对电阻箱进行读数，了解电阻箱和滑动变阻器的区别。
题型汇总：变阻器、滑动变阻器的工作原理、滑动变阻器的使用。

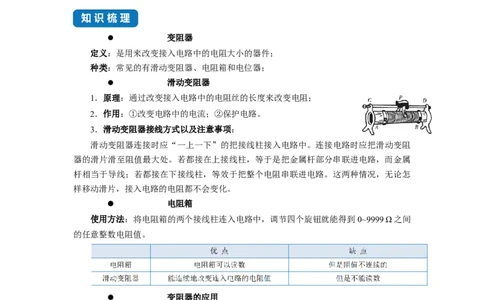

变阻器
定义：是用来改变接入电路中的电阻大小的器件；
种类：常见的有滑动变阻器、电阻箱和电位器；
滑动变阻器
1．原理：通过改变接入电路中的电阻丝的长度来改变电阻；
2．作用：①改变电路中的电流；②保护电路。
3．滑动变阻器接线方式以及注意事项：
滑动变阻器连接时应“一上一下”的把接线柱接入电路中。连接电路时应把滑动变阻
器的滑片滑至阻值最大处。若都接在上接线柱，等于是把金属杆部分串联进电路，而金属
杆相当于导线；若都接在下接线柱，等效于把整个电阻串联进电路。这两种情况，无论怎
样移动滑片，接入电路的电阻都不会变化。
电阻箱
使用方法：将电阻箱的两个接线柱连入电路中，调节四个旋钮就能得到 0~9999 Ω之间
的任意整数电阻值。
变阻器的应用
家用电器的挡位调节器件实质是一种变阻器，通常称为机械式电位器，它通过机械式
旋钮调节阻值大小。可调节亮度的电灯，可调温度的电热毯、电饭锅等都含有电位器。
考点一 变阻器
1．收音机的音量控制旋钮实际上是一个 ，通过改变接入电路中导体的
来改变通过喇叭的电流，达到改变声音大小的目的。
【解答】解：收音机的音量控制旋钮实际上是一个旋钮型滑动变阻器，它通过变阻器接入电路中导体的长度来改变电阻大小来改变电流，从而改变了声音的大小。
故答案为：滑动电阻器；长度。

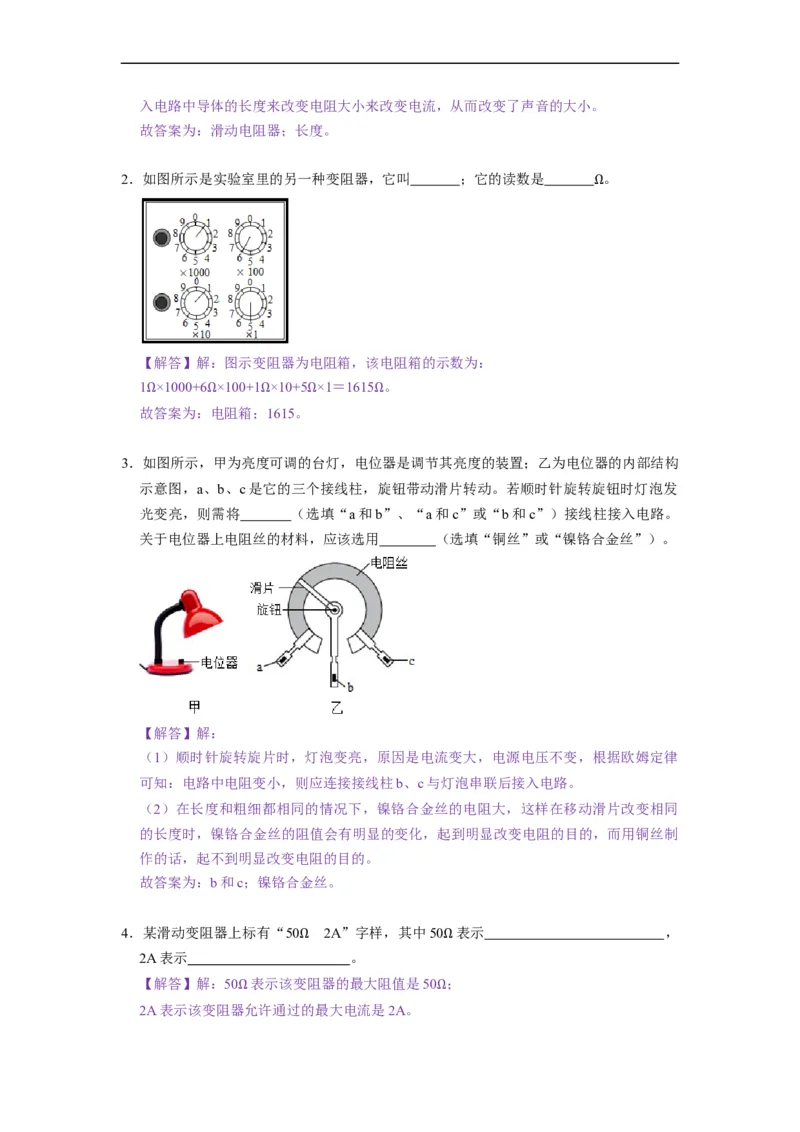

2．如图所示是实验室里的另一种变阻器，它叫 ；它的读数是 。
Ω
【解答】解：图示变阻器为电阻箱，该电阻箱的示数为：
1 ×1000+6 ×100+1 ×10+5 ×1＝1615 。
故答案为：电阻箱；1615。
Ω Ω Ω Ω Ω

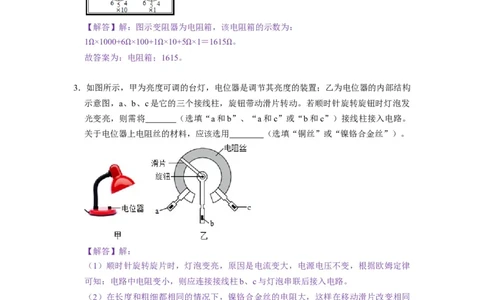

3．如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构
示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发
光变亮，则需将 （选填“a和b”、“a和c”或“b和c”）接线柱接入电路。
关于电位器上电阻丝的材料，应该选用 （选填“铜丝”或“镍铬合金丝”）。
【解答】解：
（1）顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律
可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路。
（2）在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同
的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的目的，而用铜丝制
作的话，起不到明显改变电阻的目的。
故答案为：b和c；镍铬合金丝。
4．某滑动变阻器上标有“50 2A”字样，其中50 表示 ，
2A表示 。
Ω Ω
【解答】解：50 表示该变阻器的最大阻值是50 ；
2A表示该变阻器允许通过的最大电流是2A。
Ω Ω故答案为：此滑动变阻器的最大阻值是50 （或此滑动变阻器的阻值调节范围是0～
50 ）；
Ω
此滑动变阻器允许通过的最大电流是2A。
Ω

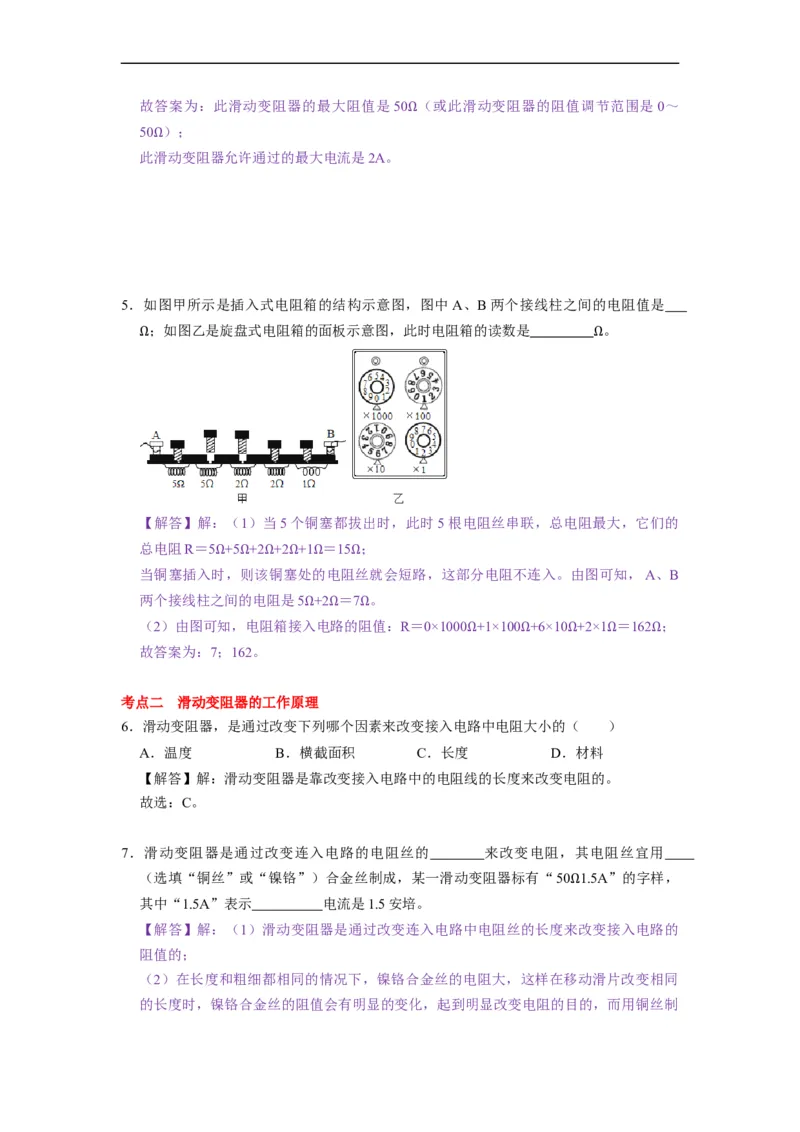

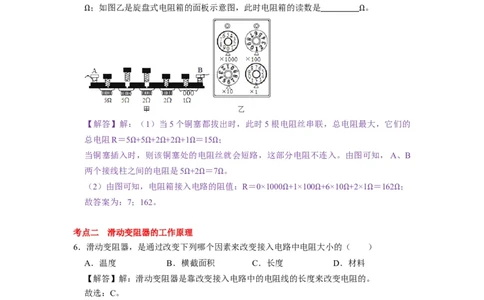

5．如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是
；如图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是 。
Ω Ω
【解答】解：（1）当5个铜塞都拔出时，此时5根电阻丝串联，总电阻最大，它们的
总电阻R＝5 +5 +2 +2 +1 ＝15 ；
当铜塞插入时，则该铜塞处的电阻丝就会短路，这部分电阻不连入。由图可知，A、B
Ω Ω Ω Ω Ω Ω
两个接线柱之间的电阻是5 +2 ＝7 。
（2）由图可知，电阻箱接入电路的阻值：R＝0×1000 +1×100 +6×10 +2×1 ＝162 ；
Ω Ω Ω
故答案为：7；162。
Ω Ω Ω Ω Ω
考点二 滑动变阻器的工作原理

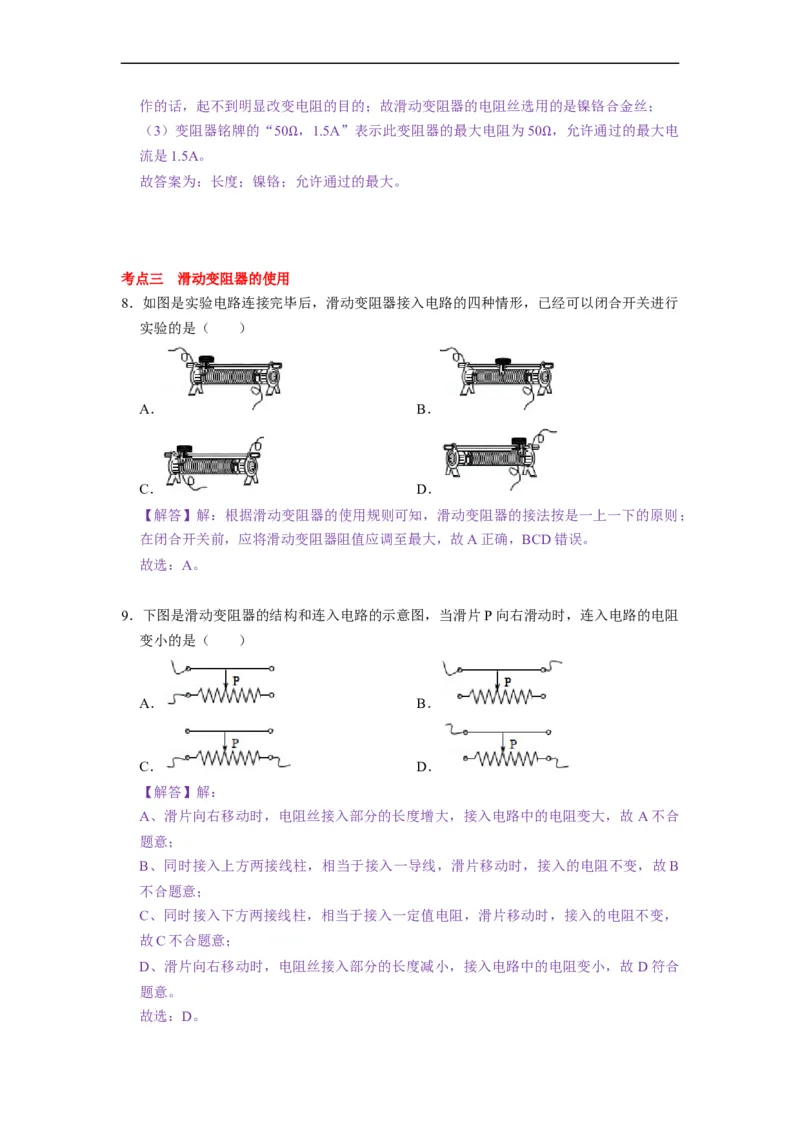

6．滑动变阻器，是通过改变下列哪个因素来改变接入电路中电阻大小的（ ）
A．温度 B．横截面积 C．长度 D．材料
【解答】解：滑动变阻器是靠改变接入电路中的电阻线的长度来改变电阻的。
故选：C。
7．滑动变阻器是通过改变连入电路的电阻丝的 来改变电阻，其电阻丝宜用
（选填“铜丝”或“镍铬”）合金丝制成，某一滑动变阻器标有“50 1.5A”的字样，
其中“1.5A”表示 电流是1.5安培。
Ω
【解答】解：（1）滑动变阻器是通过改变连入电路中电阻丝的长度来改变接入电路的
阻值的；
（2）在长度和粗细都相同的情况下，镍铬合金丝的电阻大，这样在移动滑片改变相同
的长度时，镍铬合金丝的阻值会有明显的变化，起到明显改变电阻的目的，而用铜丝制作的话，起不到明显改变电阻的目的；故滑动变阻器的电阻丝选用的是镍铬合金丝；
（3）变阻器铭牌的“50 ，1.5A”表示此变阻器的最大电阻为50 ，允许通过的最大电
流是1.5A。
Ω Ω
故答案为：长度；镍铬；允许通过的最大。
考点三 滑动变阻器的使用

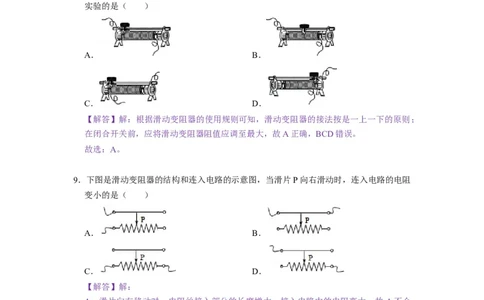

8．如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，已经可以闭合开关进行
实验的是（ ）
A． B．
C． D．
【解答】解：根据滑动变阻器的使用规则可知，滑动变阻器的接法按是一上一下的原则；
在闭合开关前，应将滑动变阻器阻值应调至最大，故A正确，BCD错误。
故选：A。
9．下图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻
变小的是（ ）
A． B．
C． D．
【解答】解：
A、滑片向右移动时，电阻丝接入部分的长度增大，接入电路中的电阻变大，故A不合
题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动时，接入的电阻不变，故B
不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动时，接入的电阻不变，
故C不合题意；
D、滑片向右移动时，电阻丝接入部分的长度减小，接入电路中的电阻变小，故D符合
题意。

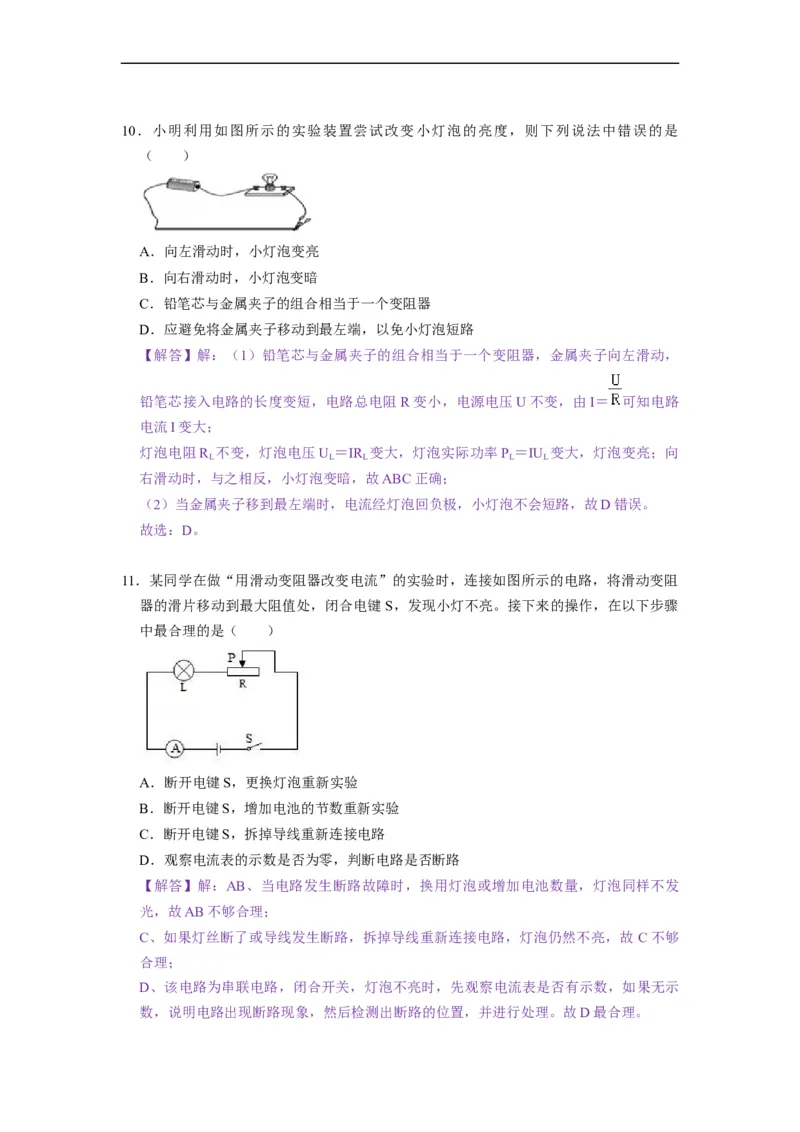

故选：D。10．小明利用如图所示的实验装置尝试改变小灯泡的亮度，则下列说法中错误的是
（ ）
A．向左滑动时，小灯泡变亮
B．向右滑动时，小灯泡变暗
C．铅笔芯与金属夹子的组合相当于一个变阻器
D．应避免将金属夹子移动到最左端，以免小灯泡短路
【解答】解：（1）铅笔芯与金属夹子的组合相当于一个变阻器，金属夹子向左滑动，
铅笔芯接入电路的长度变短，电路总电阻R变小，电源电压U不变，由I＝ 可知电路
电流I变大；
灯泡电阻R 不变，灯泡电压U ＝IR 变大，灯泡实际功率P ＝IU 变大，灯泡变亮；向
L L L L L
右滑动时，与之相反，小灯泡变暗，故ABC正确；
（2）当金属夹子移到最左端时，电流经灯泡回负极，小灯泡不会短路，故D错误。
故选：D。
11．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻
器的滑片移动到最大阻值处，闭合电键S，发现小灯不亮。接下来的操作，在以下步骤
中最合理的是（ ）
A．断开电键S，更换灯泡重新实验
B．断开电键S，增加电池的节数重新实验
C．断开电键S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
【解答】解：AB、当电路发生断路故障时，换用灯泡或增加电池数量，灯泡同样不发
光，故AB不够合理；
C、如果灯丝断了或导线发生断路，拆掉导线重新连接电路，灯泡仍然不亮，故 C不够
合理；
D、该电路为串联电路，闭合开关，灯泡不亮时，先观察电流表是否有示数，如果无示
数，说明电路出现断路现象，然后检测出断路的位置，并进行处理。故D最合理。故选：D。

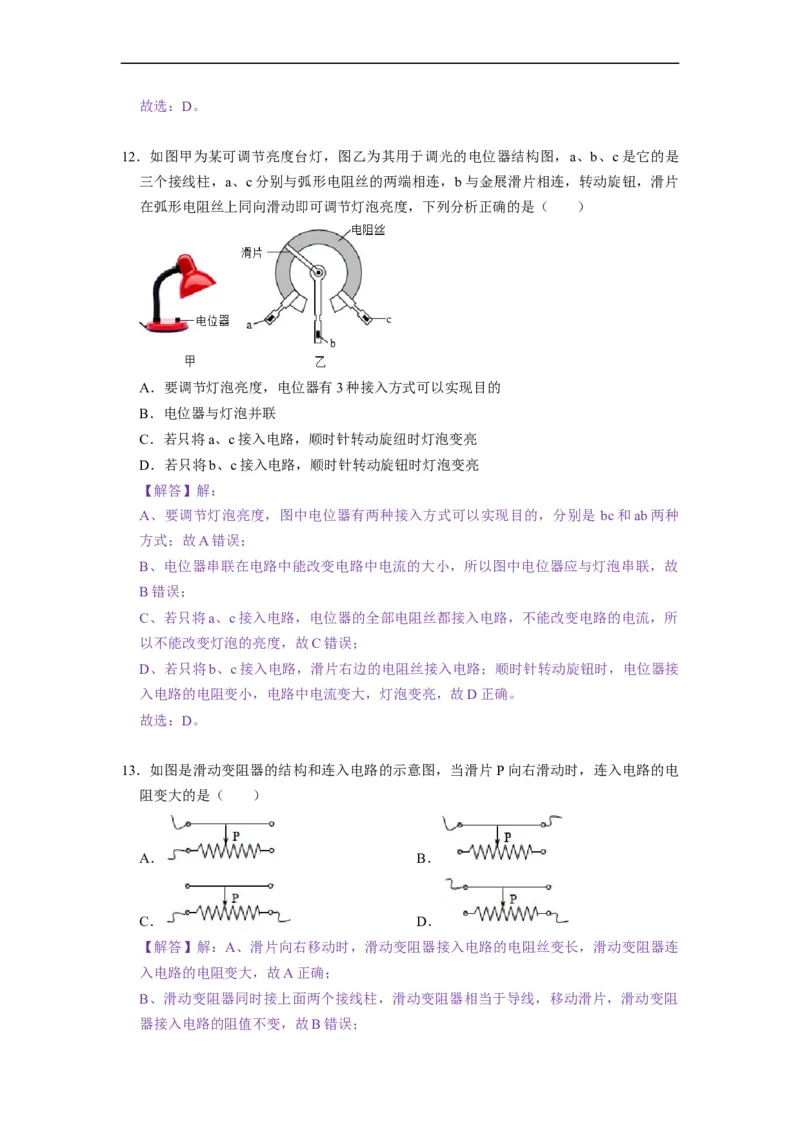

12．如图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的是
三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金展滑片相连，转动旋钮，滑片
在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（ ）
A．要调节灯泡亮度，电位器有3种接入方式可以实现目的
B．电位器与灯泡并联
C．若只将a、c接入电路，顺时针转动旋纽时灯泡变亮
D．若只将b、c接入电路，顺时针转动旋钮时灯泡变亮
【解答】解：
A、要调节灯泡亮度，图中电位器有两种接入方式可以实现目的，分别是 bc和ab两种
方式；故A错误；
B、电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故
B错误；
C、若只将a、c接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所
以不能改变灯泡的亮度，故C错误；
D、若只将b、c接入电路，滑片右边的电阻丝接入电路；顺时针转动旋钮时，电位器接
入电路的电阻变小，电路中电流变大，灯泡变亮，故D正确。
故选：D。
13．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电
阻变大的是（ ）
A． B．
C． D．
【解答】解：A、滑片向右移动时，滑动变阻器接入电路的电阻丝变长，滑动变阻器连
入电路的电阻变大，故A正确；
B、滑动变阻器同时接上面两个接线柱，滑动变阻器相当于导线，移动滑片，滑动变阻
器接入电路的阻值不变，故B错误；C、滑动变阻器同时接下面两个接线柱，滑动变阻器被结成定值电阻，移动滑片，滑动
变阻器接入电路的阻值不变，故C错误；
D、向右移动滑片时，滑动变阻器接入电路的电阻丝变短，接入电路的滑动变阻器阻值
变小，故D错误；
故选：A。

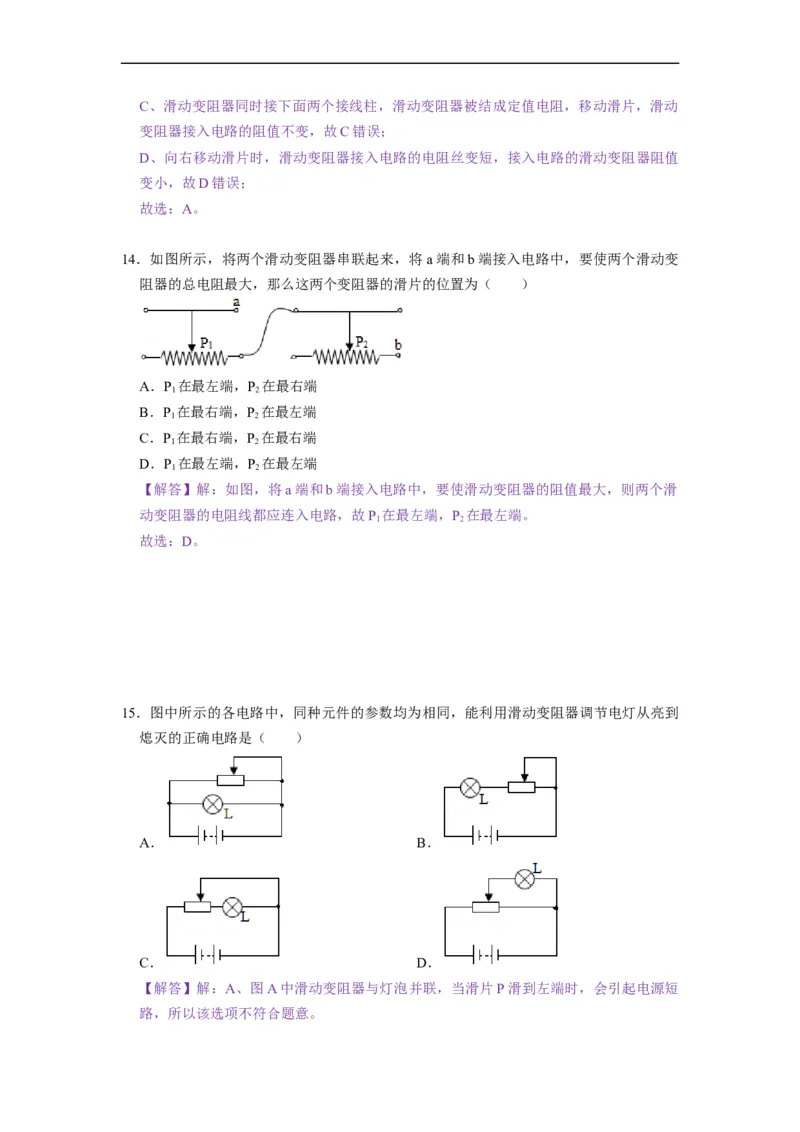

14．如图所示，将两个滑动变阻器串联起来，将 a端和b端接入电路中，要使两个滑动变
阻器的总电阻最大，那么这两个变阻器的滑片的位置为（ ）
A．P 在最左端，P 在最右端
1 2
B．P 在最右端，P 在最左端
1 2
C．P 在最右端，P 在最右端
1 2
D．P 在最左端，P 在最左端
1 2
【解答】解：如图，将a端和b端接入电路中，要使滑动变阻器的阻值最大，则两个滑
动变阻器的电阻线都应连入电路，故P 在最左端，P 在最左端。
1 2
故选：D。

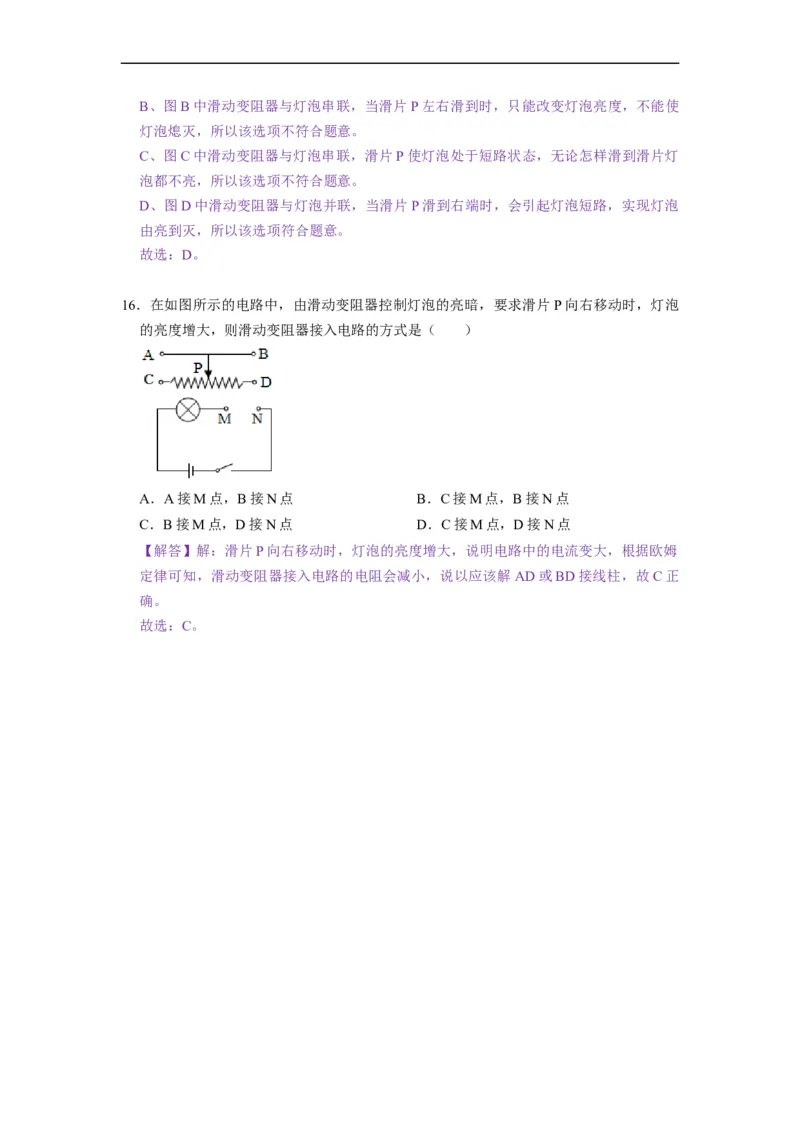

15．图中所示的各电路中，同种元件的参数均为相同，能利用滑动变阻器调节电灯从亮到
熄灭的正确电路是（ ）
A． B．
C． D．
【解答】解：A、图A中滑动变阻器与灯泡并联，当滑片P滑到左端时，会引起电源短
路，所以该选项不符合题意。B、图B中滑动变阻器与灯泡串联，当滑片P左右滑到时，只能改变灯泡亮度，不能使
灯泡熄灭，所以该选项不符合题意。
C、图C中滑动变阻器与灯泡串联，滑片P使灯泡处于短路状态，无论怎样滑到滑片灯
泡都不亮，所以该选项不符合题意。
D、图D中滑动变阻器与灯泡并联，当滑片P滑到右端时，会引起灯泡短路，实现灯泡
由亮到灭，所以该选项符合题意。
故选：D。
16．在如图所示的电路中，由滑动变阻器控制灯泡的亮暗，要求滑片P向右移动时，灯泡
的亮度增大，则滑动变阻器接入电路的方式是（ ）
A．A接M点，B接N点 B．C接M点，B接N点
C．B接M点，D接N点 D．C接M点，D接N点
【解答】解：滑片P向右移动时，灯泡的亮度增大，说明电路中的电流变大，根据欧姆
定律可知，滑动变阻器接入电路的电阻会减小，说以应该解 AD或BD接线柱，故C正
确。
故选：C。
