第16章-电磁转换-【期末题汇编】2022-2023苏科版九年级物理
上学期期末复习专题精炼
一．选择题

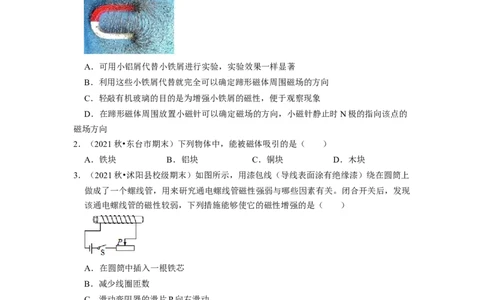

1．（2021秋•江苏期末）在研究蹄形磁体周围磁场分布的实验中，将蹄形磁体上面放一块
有机玻璃，玻璃上撒一层铁屑，如图所示。轻轻敲打玻璃，可以看到小铁屑有规则地排
列起来，关于该实验的过程，下列说法正确的是（ ）
A．可用小铝屑代替小铁屑进行实验，实验效果一样显著
B．利用这些小铁屑代替就完全可以确定蹄形磁体周围磁场的方向
C．轻敲有机玻璃的目的是为增强小铁屑的磁性，便于观察现象
D．在蹄形磁体周围放置小磁针可以确定磁场的方向，小磁针静止时N极的指向该点的
磁场方向
2．（2021秋•东台市期末）下列物体中，能被磁体吸引的是（ ）
A．铁块 B．铝块 C．铜块 D．木块
3．（2021秋•沭阳县校级期末）如图所示，用漆包线（导线表面涂有绝缘漆）绕在圆筒上
做成了一个螺线管，用来研究通电螺线管磁性强弱与哪些因素有关。闭合开关后，发现
该通电螺线管的磁性较弱，下列措施能够使它的磁性增强的是（ ）
A．在圆筒中插入一根铁芯
B．减少线圈匝数
C．滑动变阻器的滑片P向右滑动
D．将电源正负极互换
4．（2021秋•东台市期末）指南针是我国古代的四大发明之一，如图所示是我国早期的指
南针﹣﹣司南。公元1世纪初，东汉学者王充在《论衡》中记载，“司南之杓，投之于
地，其柢指南”。这句话中“柢”和“南”分别指的是（ ）A．指南针的南极，地理的南极
B．指南针的北极，地磁的北极
C．指南针的北极，地理的北极
D．指南针的南极，地磁的南极
二．填空题

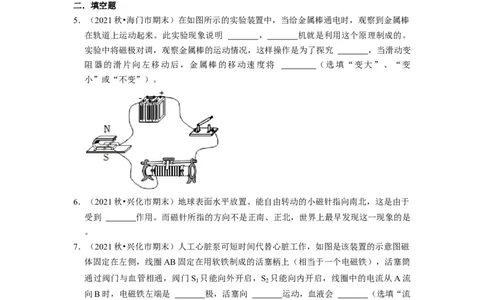

5．（2021秋•海门市期末）在如图所示的实验装置中，当给金属棒通电时，观察到金属棒
在轨道上运动起来。此实验现象说明 ， 机就是利用这个原理制成的。
实验中将磁极对调，观察金属棒的运动情况，这样操作是为了探究 ，当滑动变
阻器的滑片向左移动后，金属棒的移动速度将 （选填“变大”、“变
小”或“不变”）。
6．（2021秋•兴化市期末）地球表面水平放置、能自由转动的小磁针指向南北，这是由于
受到 作用。而磁针所指的方向不是正南、正北，世界上最早发现这一现象的是
。
7．（2021秋•兴化市期末）人工心脏泵可短时间代替心脏工作，如图是该装置的示意图磁
体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒
通过阀门与血管相通，阀门S 只能向外开启，S 只能向内开启，线圈中的电流从A流
1 2
向B时，电磁铁左端是 极，活塞向 运动，血液会 （选填“流
入”或“流出”）活塞筒。该装置工作时，是通过改变 来改变活塞的运动方向
的。
8．（2021秋•江苏期末）今年3月份的“碳达峰、碳中和”议题引发热议，我国要在2060年前实现“碳中和”离不开大力开发新能源。新能源中无论是风力还是水力发电，其发
电机在工作时都是将 能转化为电能，通过学习我们知道发电机的工作原理是物
理学家法拉第于1831年发现的 现象。
9．（2021秋•沭阳县校级期末）攀枝花市某学校研学小组在探究通电螺线管磁场的实验
中，小磁针和螺线管放置于同一水平面内，螺线管为东西朝向，小磁针可在水平面内自
由转动。开关 S 闭合后，小磁针的指向如图所示，则电源 A 端为 （选
填“正”或“负”）极。当开关S断开时，小磁针N极将 （选填“不”、“向
北”或“向南”）偏转。
三．作图题

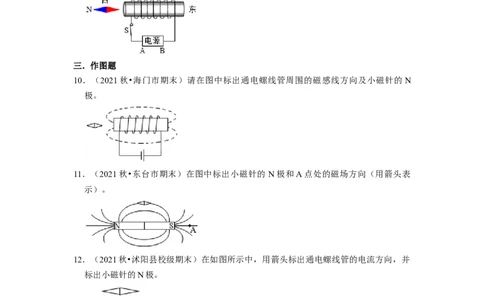

10．（2021秋•海门市期末）请在图中标出通电螺线管周围的磁感线方向及小磁针的 N
极。
11．（2021秋•东台市期末）在图中标出小磁针的 N极和A点处的磁场方向（用箭头表
示）。
12．（2021秋•沭阳县校级期末）在如图所示中，用箭头标出通电螺线管的电流方向，并
标出小磁针的N极。
13．（2021秋•兴化市期末）磁体旁的小磁针静止时所指的方向如图所示。请在括号中标
出磁体左端的磁极并画出通过小磁针中心的一条磁感线。14．（2021秋•江苏期末）如图，根据磁感线的方向，标出小磁针的N、S极，并在电源两
端括号内标上电源正、负极。
四．实验探究题

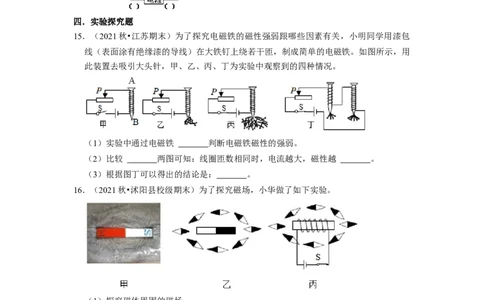

15．（2021秋•江苏期末）为了探究电磁铁的磁性强弱跟哪些因素有关，小明同学用漆包
线（表面涂有绝缘漆的导线）在大铁钉上绕若干匝，制成简单的电磁铁。如图所示，用
此装置去吸引大头针，甲、乙、丙、丁为实验中观察到的四种情况。
（1）实验中通过电磁铁 判断电磁铁磁性的强弱。
（2）比较 两图可知：线圈匝数相同时，电流越大，磁性越 。
（3）根据图丁可以得出的结论是： 。
16．（2021秋•沭阳县校级期末）为了探究磁场，小华做了如下实验。
（1）探究磁体周围的磁场：
①在玻璃板上均匀撒上一层铁屑，再将玻璃板放在条形磁体上方，然后 玻璃
板，观察铁屑的分布情况。铁屑在磁场中被 成一个个小磁针，从而在磁场中有
序地排列起来，如图甲所示；
②再在玻璃板上放一些小磁针，小磁针静止时的情况如图乙所示，黑色一端表示磁体
的N极，某点小磁针 极所指的方向就是该点的 方向；
③人们仿照铁屑在磁场中排列的情况和小磁针 N极的指向画出一些带箭头的曲线来形
象、直观地描述磁场，物理学中把这样的曲线叫作 。
（2）探究通电螺线管周围的磁场：①把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图丙所示，说明
通电螺线管周围的磁场跟 磁体的磁场相似，图中 （选
填“左”或“右”）端是螺线管的N极；
②对调电源的正负极重复上述实验，小磁针的指向与之前相反，说明通电螺线管的极
性跟 有关，断开开关后，小磁针静止时 极指向南方。
