苏科版九年级上册《第 14 章 欧姆定律》2022 年单元检
测卷
一 、单选题（本大题共12小题，共36分）
1.（3分）小洪同学用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样
的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是( )
A. 小灯泡的亮度越亮，表示接入的合金丝电阻越大
B. 利用此装置只能探究导体电阻大小和横截面积的关系
C. 利用此装置能探究导体电阻大小和横截面积、长度的关系
D. 为了准确测量出两根合金丝的电阻，只需再接入一个电压表即可

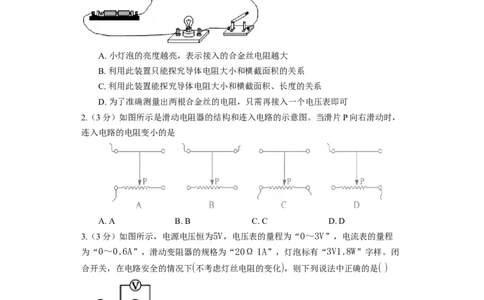

2.（3分）如图所示是滑动电阻器的结构和连入电路的示意图。当滑片P向右滑动时，
连入电路的电阻变小的是
A. A B. B C. C D. D
3.（3分）如图所示，电源电压恒为5V，电压表的量程为“0～3V”，电流表的量程
为“0～0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V1.8W”字样。闭
合开关，在电路安全的情况下(不考虑灯丝电阻的变化)，则下列说法中正确的是( )
A. 滑动变阻器的电阻允许调节的范围是0～20Ω
B. 电流表示数的变化范围是0.1～0.6A
C. 电压表示数的变化范围是1V～3V
D. 灯泡的最小功率是1W4.（3分）如图，是A、B、C、D四个实验小组将滑动变阻器接入电路的方法，这四种
接法中，能够闭合开关立即进行实验的是（ ）。
A. A B. B C. C D. D
5.（3分）1.下列说法中，不正确的是（ ）
A. 相同的电压加在阻值不同的导体两端，电流一定不同
B. 用不同的电阻研究电流和电压的关系，得到的结论都一样
C. 同一电阻，它两端电压越大，通过它的电流也越大
D. 当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变
6.（3分）下列说法中，错误的是（ ）.
A. 相同的电压加在阻值不同的导体两端，电流一定不同
B. 用不同的电阻研究电流和电压的关系，得到的结论都一样
C. 同一电阻，它两端电压越大，通过它的电流也越大
D. 当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变

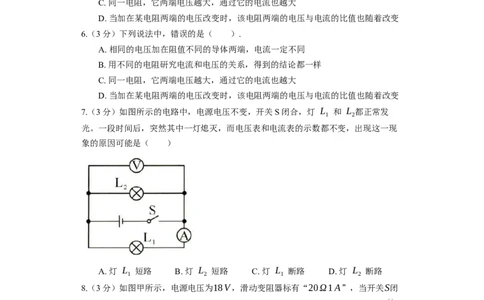

7.（3分）如图所示的电路中，电源电压不变，开关S闭合，灯 L 和 L 都正常发
1 2
光。一段时间后，突然其中一灯熄灭，而电压表和电流表的示数都不变，出现这一现
象的原因可能是（ ）
A. 灯 L 短路 B. 灯 L 短路 C. 灯 L 断路 D. 灯 L 断路
1 2 1 2
8.（3分）如图甲所示，电源电压为18V，滑动变阻器标有“20Ω1A”，当开关S闭
合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示。下列说法正确的是()
A、定值电阻R的阻值为10Ω
B、变阻器滑片P移到最左端时，电流表示数最大
C、电路中的最小电流为0.9AD、变阻器滑片P移到最右端时，电压表示数最小
A. 定值电阻R的阻值为10Ω
B. 变阻器滑片P移到最左端时，电流表示数最大
C. 电路中的最小电流为0.9A
D. 变阻器滑片P移到最右端时，电压表示数最小

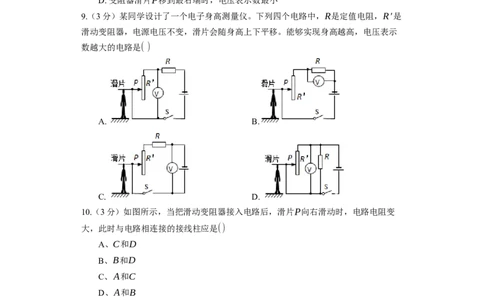

9.（3分）某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R'是
滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示
数越大的电路是( )
A. B.
C. D.
10.（3分）如图所示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变
大，此时与电路相连接的接线柱应是()
A、C和D
B、B和D
C、A和C
D、A和B
A. C和D B. B和D C. A和C D. A和B11.（3分）8.分析如图所示的I−U图象，我们得出下列结论，正确的是（ ）
A. 甲图线对应的电阻大于乙图线对应的电阻
B. 甲、乙两图线对应的电阻都随电压增大而增大
C. 甲的电阻是5Ω
D. 乙的电阻是0.1Ω

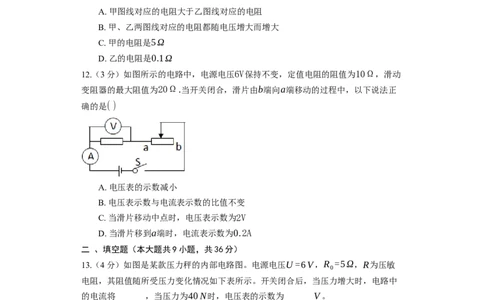

12.（3分）如图所示的电路中，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动
变阻器的最大阻值为20Ω.当开关闭合，滑片由b端向a端移动的过程中，以下说法正
确的是( )
A. 电压表的示数减小
B. 电压表示数与电流表示数的比值不变
C. 当滑片移动中点时，电压表示数为2V
D. 当滑片移到a端时，电流表示数为0.2A
二 、填空题（本大题共9小题，共36分）
13.（4分）如图是某款压力秤的内部电路图。电源电压U=6V，R =5Ω，R为压敏
0
电阻，其阻值随所受压力变化情况如下表所示。开关闭合后，当压力增大时，电路中
的电流将 ______，当压力为40N时，电压表的示数为 ______V。
F/N20 40 60 80 100
R/Ω12 10 8 6 4
14.（4分）如图所示，电源电压恒为3V，R 为10Ω，闭合开关后，电流表的示数为
1
0.2A，则通过R 的电流为 ______A，R 的阻值为 ______Ω，干路电流为 ______A
1 2。
15.（4分）一灯泡正常发光的电压为4V，其电阻为8Ω；若将它接到6V的电源上使
用，须 ______联一个 ______Ω的电阻。
16.（4分）在收音机等电器中，有种叫电位器的变阻器，它的内部构造如图所示，图
中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，只把A和C接入
电路，______(选填“能”或“不能”)改变通过电位器的电流；若顺时针旋转旋钮滑
片时，通过电位器的电流变大；则应连接接线柱 ______(选填“A和B”、“B和C
”或“A和C”)。
17.（4分）如图所示，当开关S、S 闭合时，滑动变阻器的滑片P向右移动，电压表V
1
的示数 ______(选填“变大”、“变小”或“不变”)；当开关S闭合、S 断开时，滑
1
动变阻器的滑片P向右移动，灯泡L的实际功率 ______(选填“变大”、“变
小”或“不变”)。
18.（4分）小明想知道灯丝电阻随温度变化的规律，他利用实验室的器材设计了如图
甲所示的电路。次数 1 2 3 4
U/V 2.5 2.0 1.5 1.0
I/V 0.30 0.26 0.24 0.20
R/Ω 8.3 7.7 6.3 5.0
(1)闭合开关后，小明发现小灯泡不发光，经检查是由于某根导线断了，小明利用
图乙的电路进行检测。检测时，他应将图甲中的开关 ______ ，将图乙电路接线
柱先后连接图甲电路各根导线的两端，若检验灯发光，说明被检测导线 ______ (
选填“断了”或“没断”)；
(2)更换导线后，正确进行实验并将数据填入表格(电源电压恒为4V)。分析实验数
据发现：灯两端电压越大，温度越高，灯丝电阻越 ______ 。
19.（4分）1.在相距20km的甲、乙两地之间有两条输电线，已知每1m输电线的电阻
为0.01Ω。现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表
和电源接成如图所示电路进行检测，当电压表的示数为1.5V时，电流表示数为30mA.
则短路处距甲地一条输电线的电阻为_____Ω，短路位置距甲地的距离为_____km。
20.（4分）导体A和B在同一温度时，通过两导体的电流与其两端电压的关系如图所
示。则由图可知导体A的电阻为______Ω；如果将A和B并联后接在电压为1.0V的电
源两端，则通过A和B的总电流为______A。
21.（4分）研究导体的电阻与温度的关系的实验如图所示，当用酒精灯缓慢地对线圈
加热时，将观察到电流表的示数______(选填“变大”或“变小”)，这表明导体电阻
______(选填“变大”、“变小”)，这个实验证明了导体的电阻还跟______有关系，对大多数的导体而言，温度越______，其电阻值越大。
三 、实验题（本大题共3小题，共18分）
22.（6分）阅读短文，回答问题：
力传感器在电子秤中的应用
电子秤所使用的测力装置是力传感器。
常见的一种力传感器由弹簧钢和应变片组成，其结构示意图如图甲所示。弹簧钢右端
固定，在其上、下表面各贴一个相同的应变片。若在弹簧钢的自由端施加向下的作用
力F，则弹簧钢发生弯曲，上应变片被拉伸，下应变片被压缩。力越大，弹簧钢的弯
曲程度越大。
应变片结构如图乙所示，其中金属电阻丝的阻值对长度变化很敏感。给上、下金属电
阻丝提供相等且大小不变的电流，上应变片两引线间电压为U ，下应变片两引线间电
1
压为U ，传感器把这两个电压的差值U(U=U −U )输出，用来反映力F的大小。
2 1 2
金属电阻丝的阻值随温度会发生变化，其变化情况如图丙所示。为消除气温变化对测
量精度的影响，需分别在上、下应变片金属电阻丝与引线之间串联一只合适的电阻，
进行温度补偿。串联合适的电阻后，测量结果不再受温度影响。
(1)这种力传感器是将力的大小转换为______(电流/电压)的装置。
(2)外力F增大时，下列说法正确的是______。
A.上、下应变片金属电阻丝电阻都增大
B.上、下应变片金属电阻丝电阻都减小
C.上应变片金属电阻丝电阻减小，下应变片金属电阻丝电阻增大
D.上应变片金属电阻丝电阻增大，下应变片金属电阻丝电阻减小
(3)传感器输出的电压U随外力F增大而______。
(4)进行温度补偿时，应给上金属电阻丝串联阻值随温度升高而______的电阻，下金属
电阻丝串联阻值随温度升高而______的电阻。
(5)如果未进行温度补偿，自由端受到相同的力F作用，该传感器下应变片两端的电压
U 冬天比夏天______(大/小)。
2
23.（6分）如图所示，实验桌上备有实验器材：稳压电源、电流表、横截面积相同的
镍铬丝和带有金属夹的导线。若依次将1、2、3号镍铬丝接在两个金属夹之间，则电流表的示数逐渐变 ______，由此可初步得出的结论是：______。
24.（6分）实验创新小组探究电流与电压的关系，实验电路如图甲所示。电源电压恒
为6V，定值电阻R=10Ω，滑动变阻器的规格是“50Ω1A”。
(1)请根据电路图，用笔画线表示导线，连接图乙所示的实物电路，要求滑片向左滑
时，电流表示数变大。
(2)连接好电路后，闭合开关，发现无论怎样移动滑片，电压表的示数约为6V且保持
不变，电流表的示数几乎为零，则电路的故障可能是 ______。
A.滑动变阻器短路
B.定值电阻断路
C.定值电阻短路
(3)排除故障后，多次改变定值电阻两端的电压(每次正确选择电压表的量程)，测出每
次对应的电流值，并将测得的数据记录在表格中，请根据表格中的数据分析得出实验
结论：在电阻一定时，______。
实验序
1 2 3 4
号
U/V 2 3 4 5
I/A 0.2 0.3 0.4 0.5
(4)该小组同学又找到一个标有“2.5V”字样的小灯泡，用它来替换图中的定值
电阻R，并测量小灯泡的额定功率，某时刻电压表的读数为2V，要测量小灯泡的
额定功率，应该将滑片向 ______(选填“左”或“右”)调节，当小灯泡正常发光
时，电流表的示数如图丙所示，则小灯泡的额定功率为 ______W。
四 、计算题（本大题共3小题，共36分）
25.（12分）如图电路，闭合开关S后，电压表V的读数为6V，电压表V 的读数为4V
1
。若电阻R =10Ω，求：
1
(1)通过R 的电流I ；
1 1(2)电阻R 两端的电压U ；
2 2
(3)R 的阻值。
2
26.（12分）如图(甲)为升降机电路的部分原理图。电源电压恒6V，R 为定值电阻，
0
压敏电阻R 的阻值与所受压力大小的关系如图(乙)所示。求：
r
(1)压敏电阻所受压力为0时，电阻R 的阻值为多少？
r
(2)压敏电阻所受压力为0时，电压表示数为2V，电阻R 的阻值为多少？
0
(3)若电压表的量程为0−3V，在保证电路安全工作的情况下，此压敏电阻能承受的
最大压力为多少？
27.（12分）如图所示，如图为电路的连接情况，R =R =10Ω，R 为滑动变阻器，
1 3 2
电源电压保持不变。当S 闭合，S 断开时，若滑片P在a端，则电流表示数为1.4 A；
1 2
若滑片P在b端，则电压表示数为10V。求：
(1)电源电压。
(2)滑动变阻器R 的最大阻值。
2
(3)当S 、S 均闭合，且滑片P在a端时，求电流表的示数。
1 2答案和解析
1.【答案】C;
【解析】解：
A、小灯泡越亮，说明电路中的电流越大，表示接入的合金丝电阻越小，故A错误；
BC、利用此装置中的一根电阻丝，用移动夹子来改变接入电阻丝的长度，也可以探究
导体电阻大小和长度的关系；
已知a、b为长度一样的镍铬合金丝，b比a的横截面积大，所以利用此装置能探究导体
电阻大小和横截面积的关系，故C正确，B错误；
D、为了准确测量两条合金丝的电阻，可在电路中串联一个电流表，根据电流的大小
来判断电阻的大小，而不是接入一个电压表，故D错误。
故选：C。
(1)在此实验装置中，运用转换法，电阻的大小通过比较小灯泡的亮度来判断，但是现
象不是很明显，效果不好，为了准确比较电阻的大小，可以在电路中串联一只电流
表；
(2)因为两根电阻丝的材料一样，故运用控制变量法，可以探究导体的电阻大小和横截
面积、长度的关系。
此题主要考查的是电阻大小的影响因素和转换法、控制变量法在物理实验中的熟练运
用，是中考的常见题型。
2.【答案】D;
【解析】
3.【答案】C;
【解析】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电
流表测电路中的电流。
根据P=UI可得，灯的额定电流：
P 1.8W
I = L额 = =0.6A，
L额 U 3V
L额
U U 3V
由I= 得：灯泡的电阻R = L额= =5Ω，
R L I 0.6A
L额
由于电压表的量程为0～3V，电流表的量程为0～0.6A，则灯泡两端的最大电压为3V
，则通过灯泡的最大电流I =I =0.6A；
最大 L额
U U 5V
由I= 得：电路中的最小总电阻R = = ≈8.3Ω，
R 最小 I 0.6A
最大
由串联电路中总电阻等于各分电阻之和可知：
滑动变阻器接入电路中的最小阻值：R =R −R =8.3Ω−5Ω=3.3Ω，
滑最小 最小 L
因为滑动变阻器的规格为“20Ω lA”，所以滑动变阻器的电阻允许调节的范围是
3.3Ω～20Ω，故A错误；
电路中的最大总电阻R =R +R=20Ω+5Ω=25Ω；
最大 LU 5V
则电路中的最小电流：I = = =0.2A，
最小 R 25Ω
最大
所以电流表示数的变化范围是0.2～0.6A，故B错误；
灯泡两端的最小电压为U =I R =0.2A×5Ω=1V；
L最小 最小 L
所以电压表示数的变化范围是1V～3V，故C正确；
此时灯泡的功率最小为：P =I2 R =(0.2A) 2×5Ω=0.2W，故D错误。
L最小 最小 L
故选：C。
由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中
的电流。
(1)知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流和电阻，然后结
合电压表的量程，电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电
阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；
(2)当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆
定律求出电路中的电流，利用U=IR求出灯泡两端的最小电压，利用P=I2R求出灯泡
的最小功率。
该题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据灯泡的额定
电压和电流表的量程确定电路中的最大电流，对于选择题并不一定完全解答选项。
4.【答案】A;
【解析】略
5.【答案】D;
【解析】略
6.【答案】D;
【解析】略
7.【答案】D;
【解析】略
8.【答案】null;
【解析】解：由电路图知两电阻串联，电压表测量滑动变阻器两端的电压，电流表测
量电路的电流，
A、当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，电压表
的量程为0−15V，分度值为0.5V，示数为9V，
U 9V
I= 中= =0.9A
此时电路的电流为： R 1 ，
中 ×20Ω
2
根据串联电路电压的规律知，
定值电阻两端的电压为：U =U−U =18V −9V =9V，
R 中U 9V
根据欧姆定律可得定值电阻R的阻值为：R= R= =10Ω，故A正确；
I 0.9A
❑
U
B、滑动变阻器滑片P移动到最左端时，滑动变阻器的电阻最小，根据I= 知电流表
R
U 18V
示数最大，但此时电路的电流为I = = =1.8A>1A，故B错误；
大 R 10Ω
C、当滑动变阻器的电阻最大时，电路的电流最小，则最小电流为：
U 18V
I = = =0.6A，此时滑动变阻器两端的电压为：
小 R+R 10Ω+20Ω
大
U =I R =0.6A×20Ω=12V <15V，则电压表安全，故C错误；
滑 小 大
D、滑动变阻器滑片P移动到最右端时，滑动变阻器的电阻最大，根据串联电路的分
压作用知，滑动变阻器两端的电压最大，电压表的示数最大，故D错误。
故选：A。
由电路图知两电阻串联，电压表测量滑动变阻器两端的电压，电流表测量电路的电
流，
(1)当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，电压表
的量程为0−15V，分度值为0.5V，示数为9V，根据欧姆定律和串联电路电阻的特
点算出此时电路的电流，根据串联电路电压的规律算出定值电阻两端的电压，由欧姆
定律算出定值电阻R的阻值；
(2)根据欧姆定律和滑动变阻器的规格判断出电路的电流；
(3)当滑动变阻器的电阻最大时，电路的电流最小，根据欧姆定律算出电路的最小电
流；
(4)滑动变阻器滑片P移动到最右端时，滑动变阻器的电阻最大，根据串联电路的分压
作用知，滑动变阻器两端的电压最大，电压表的示数最大。
此题主要考查了串联电路的特点和欧姆定律的灵活应用，分清滑片移动时电阻的变化
是解答该题的关键。
9.【答案】B;
【解析】解：A、两电阻串联，电压表测R′两端的电压，身高越高R′接入电路的电阻
变小，电路中的总电阻变小，根据欧姆定律可知电路中的电流变大，R两端的电压变
大，根据串联电路的总电压可知R′电压变小，即电压表的示数变小，故A不符合题
意；
B、两电阻串联，电压表测定值电阻R的电压，身高越高时，电阻R′减小，R分配电压
增大，电压表的示数增大，故B符合题意；
C、两电阻串联，电压表测电源电压，滑片会随身高上下平移时电压表示数不变，故C
不符合题意；
D、两电阻并联，电压表测电源的电压，因电源的电压不变，所以身高越高时电压表
的示数不变，故D不符合题意；
故选：B。
先识别电路，然后根据身高的变化，判断滑动变阻器接入电路的阻值的变化，再根据欧姆定律判断电压表示数的变化。
明确电压表的测量对象是解题的基础，熟练应用欧姆定律、串联分压原理来分析电路
中电流、电压的变化是解答该题的关键。
10.【答案】null;
【解析】解：滑片P向右移动，电路中电阻变大，则滑动变阻器的电阻变大，所以下
面的接线柱一定要接左下，即A；上面接C或D，故C正确。
故选：C。
滑动变阻器是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一
上一下”；哪一段电阻丝被接入电路中是由下面的接线柱决定的：若接左下接线柱，
滑片向右移动，电阻变大；若接右下接线柱，滑片向左移动，电阻变大。
此题主要考查了滑动变阻器的原理和作用，能够正确判断哪一段电阻丝被连入电路中
是本题的解题关键所在。
11.【答案】C;
【解析】略
12.【答案】B;
【解析】解：由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的
电压，电流表测电路中的电流．
(1)当开关闭合，滑片由b端向a端移动的过程中，接入电路中的电阻减小，电路中的
总电阻减小，
U
由I= 可知，电路中的电流增大，
R
由U=IR可知，电压表的示数增大，故A错误；
因电压表示数与电流表示数的比值等于定值电阻的阻值，
所以，电压表示数与电流表示数的比值不变，故B正确；
(2)当滑片移动中点时，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
U 6V
I= = =0.3A
1 1 ，
R+ R 10Ω+ ×20Ω
2 滑 2
则电压表的示数：
U =IR=0.3A×10Ω=3V，故C错误；
R
(3)当滑片移到a端时，电路为定值电阻的简单电路，电流表测电路中的电流，
则电流表的示数：
U 6V
I'= = =0.6A，故D错误．
R 10Ω
故选B．
由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端的电压，电流表测电路中的电流．
(1)根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化
和定值电阻两端的电压变化，根据欧姆定律结合定值电阻的阻值可知两表示数之比的
变化；
(2)根据电阻的串联和欧姆定律求出滑片移动中点时电路中的电流，再根据欧姆定律求
出电压表的示数；
(3)当滑片移到a端时，电路为定值电阻的简单电路，电流表测电路中的电流，根据欧
姆定律求出电流表的示数．
该题考查了电路的动态分析和串联电路特点以及欧姆定律的应用，是一道较为简单的
应用题．
13.【答案】变大 2;
【解析】解：(1)由图可知，该电路为R 和R的串联电路，电压表测R 两端的电压；
0 0
U
由表可知，当压敏电阻R所受的压力增大时，其阻值会变小，根据公式I= 得出电路
R
中电流变大；
(2)由表可知，当F=40N时，R=10Ω，R =5Ω，电路中的电流
0
U 6V
I= = =0.4A，由串联电路的电流特点可知R
两端的电压为：
R +R 5Ω+10Ω 0
0
U =I R =0.4A×5Ω=2V，
0 0
故答案为：变大；2。
(1)由图分析电路连接和电压表测量情况；由表分析压敏电阻R所受的压力与其阻值之
间的关系；再根据串联电路分压的规律以及串联电路电压特点分析R 两端的电压变
0
化，即电压表的示数变化；由电路图可知，电阻R 与压敏电阻R串联接入电路，电阻
0
R 起保护电路的作用；
0
U
(2)由图表可知，当F=40N时R的阻值大小，根据串联电路的电压特点及公式I=
R
求得通过定值电阻R 的电流，然后根据U=IR求出R 两端的电压即电压表示数；
0 0
此题主要考查了学生对欧姆定律的运用，解题关键是从表中读取压敏电阻R所受的压
力与其阻值之间的关系。
14.【答案】null;
【解析】解：闭合开关后，R 与R 并联，电流表测R 支路的电流，
1 2 2
因并联电路中各支路两端的电压相等，
U 3V
所以，通过R 的电流：I = = =0.3A；
1 1 R 10Ω
1
U 3V
R 的阻值：R = = =15Ω，
2 2 I 0.2A
2
因并联电路中干路电流等于各支路电流之和，所以，干路电流：I=I +I =0.3A+0.2A=0.5A。
1 2
故答案为：0.3；15；0.5。
闭合开关后，R 与R 并联，电流表测R 支路的电流，根据并联电路的电压特点和欧姆
1 2 2
定律求出通过R 的电流和R 的阻值，利用并联电路的电流特点求出干路电流。
1 2
此题主要考查了并联电路的特点和欧姆定律的应用，是一道较为简单的应用题。
15.【答案】串 4;
【解析】解：
灯泡正常发光时的电压U =4V，由串联电路的分压特点可知，要使灯泡接在6V的电
L
源正常工作，需要串联一个电阻分压，
因串联电路中总电压等于各分电压之和，
所以，串联电阻两端的电压：
U =U−U =6V −4V =2V，
R L
U
由I= 可得电路中的电流为：
R
U 4V
I= L= =0.5A，
R 8Ω
L
所以定值电阻的阻值：
U 2V
R= R= =4Ω。
I 0.5A
故答案为：串；4。
灯泡正常发光时的电压和额定电压相等，要使4V的灯泡接到6V的电源上正常工作，
由串联电路的分压特点可知应串联一个电阻分压，根据串联电路的电压特点求出串联
电阻两端的电压，由串联电路的电流特点和欧姆定律得出等式即可求出串联电阻的阻
值。
此题主要考查了串联电路的特点和欧姆定律的应用，关键是知道灯泡正常工作时的电
压和额定电压相等。
16.【答案】不能 B和C;
【解析】解：电位器是一个滑动变阻器，当把A、C接入电路时，相当于定值电阻，
不能改变通过电位器的电流；
若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，说明
接入电路的电阻变小，则应连接接线柱B和C接入电路，并将其与灯泡串联。
故答案为：不能；B和C。
电位器的实质是一个滑动变阻器，滑动变阻器是通过改变接入电路中电阻丝的长度来
改变电阻的，据此分析即可判断。
电位器是一个变形的滑动变阻器，此滑动变阻器有三个接线柱，明确每选择其中的两
个接线柱时，滑动变阻器连入电路的电阻。
17.【答案】不变 不变;【解析】解：(1)当开关S、S 闭合时，滑动变阻器与灯泡L串联，电压表测电源两端
1
的电压；当滑动变阻器的滑片P向右移动时，由于电源电压不变，所以电压表示数不
变；
(2)当开关S闭合、S 断开时，滑动变阻器和灯泡L串联，电压表测滑片右侧电阻丝和
1
灯泡L两端电压之和；
因电压表的内阻很大，在电路中相当于断路，所以，滑片移动时变阻器接入电路中的
U
电阻不变，电路中的总电阻不变，由I= 可知，电路中的电流不变，当滑动变阻器的
R
滑片P向右移动时，滑片右侧电阻丝的阻值变小，由U=IR可知，滑片右侧电阻丝两
端的电压变小，灯泡两端的电压不变，则滑片右侧电阻丝和灯泡L两端电压之和变
小，即电压表的示数变小，灯泡亮度不变。
故答案为：不变；不变。
(1)当开关S、S 闭合时，滑动变阻器与灯泡L串联，电压表测电源两端的电压，根据
1
电源电压分析电压表示数的变化；
(2)当开关S闭合、S 断开时，滑动变阻器和灯泡L串联，电压表测滑片右侧电阻丝和
1
灯泡L两端电压之和，根据电压表的内阻特点可知滑片移动时变阻器接入电路中的电
阻不变，从而得出电路中的总电阻不变，根据欧姆定律可知电路中电流的变化，再根
据滑片的移动可知滑片右侧电阻丝的阻值变化，利用欧姆定律可知滑片右侧电阻丝两
端的电压和灯泡两端的电压变化，从而得出灯泡亮度的变化。
此题主要考查了电路的动态分析，涉及到串联电路的特点和欧姆定律的应用，分清电
路的连接方式和电表所测电路元件是关键。
18.【答案】断开; 没断; 大;
【解析】解：
(1)为防止甲图中的电源烧坏检验灯，检测时要将甲图中的开关断开；利用图乙的电路
进行检测导线时，若导线的两个接头之间的电路连通时，就能使检验灯亮，说明被检
测导线没断；
(2)由表中数据可知，灯两端的电压越高、灯丝的电阻越大，而灯两端的电压越高、实
际电功率越大，灯越亮、温度越高，可见灯丝温度越高，灯丝电阻越大。
故答案为：(1)断开；没断；(2)大。
(1)检测时要将甲图中的开关断开，当导线的两个接头之间的电路连通时，就能使小灯
泡亮，当导线的两个接头之间是开路时，小灯泡就不会亮，据此判断；
(2)由表中数据看出，灯两端的电压越高、实际电功率越大，灯越亮、温度越高，灯丝
的电阻越大。
本题为电学实验综合题，要灵活运用欧姆定律、串联电路的电压特点，学会用检测灯
判断开路点。
19.【答案】25;2.5;
【解析】略20.【答案】5 ; 0.3 ;
【解析】解：(1)由图象可知，电阻A两端的电压为U =1V时通过的电流为I =0.2A
A A
，
U
由I= 可得，电阻A的阻值：
R
U 1V
R = A = =5Ω。
A I 0.2A
A
(2)将A和B并联后接在1V的电源上，
因并联电路中各支路两端的电压相等，
所以，两电阻两端的电压：
U =U =U=1V，
A B
由图象可知，电阻B两端的电压为U =1V时通过的电流为I =0.1A，
B B
因并联电路中干路电流等于各支路电流之和，
所以，电路中的总电流：
I=I +I =0.2A+0.1A=0.3A，
A B
故答案为：5；0.3。
(1)根据图象读出通过电阻A的一组电压和电流值，根据欧姆定律求出电阻A的阻值；
(2)将A和B并联后接在1V的电源上时它们两端的电压相等，根据图象读出通过两电阻
的电流，根据并联电路的电流特点求出电路中的总电流。
该题考查了并联电路的特点和欧姆定律的应用，从图象中获取有用的信息是关键。
21.【答案】变小 ; 变大 ; 温度 ; 高 ;
【解析】解：通过如图所示的实验可以观察到灯泡的亮度变暗，电流表示数变小，电
U
源电压不变，由R= 可得，电阻丝的电阻变大；故此实验说明导体的电阻与温度有
I
关，温度越高，电阻越大。
故答案为：变小；变大；温度；高。
根据实验现象观察灯泡亮度的变化和电流表示数的变化，由于电源电压不变，再根据
U
R= 即可分析出电阻随温度升高如何变化的。
I
本题通过实验探究得出电阻的大小与温度有关，同时会灵活应用欧姆定律分析电学中
三个基本物理量的关系。
22.【答案】电压 D 增大 减小 减小 小;
【解析】解：
(1)传感器把两个电压的差值输出，用来反映力F的大小，所以这种力传感器是将力的
大小转换为电压的装置。
(2)外力F增大时，上应变片金属电阻丝长度变大，电阻变大，下应变片金属电阻丝长
度变短，电阻变小。
故选D。(3)压力越大电子秤示数越大，也就是输出的电压越大，所以说传感器输出的电压U随
外力F增大而增大。
(4)未进行温度补偿时，金属电阻丝的阻值随温度的增大而增大，所以串联的电阻应该
是随着温度的升高而减小的电阻。
(5)冬天比夏天电阻增加的小，所以该传感器下应变片两端的电压U 冬天比夏天小。
2
故答案为：(1)电压；(2)D；(3)增大；(4)减小；减小；(5)小。
(1)从题目所给信息中可知，传感器传输的是电压的差值，用电压的差值来反映力F的
大小。
(2)外力F增大时，上应变片被拉伸，下应变片被压缩，应变片长度发生变化，可知电
阻的变化。
(3)传感器输出的电压表示力F的大小，压力越大电子秤示数越大，也就是输出的电压
越大。
(4)由图丙可知，金属电阻丝的阻值随温度的增大而增大，所以串联的电阻应该是随着
温度的升高而减低的电阻。
(5)冬天温度低，电阻受温度的影响比夏天小，所以电阻增加的小。
此题主要考查欧姆定律的应用和影响电阻大小的因素，关键知道影响电阻大小的因素
是导体的材料、长度、横截面积和温度，难点是根据题目所给信息结合我们所学知识
解题。
23.【答案】大 在温度、导体的材料和横截面积一定时，导体越短，电阻越小;
【解析】解：若依次将1、2、3号镍铬丝接在两个金属夹之间，电阻长度减小，则电
流表的示数逐渐变大，由此可知电阻变小，说明在温度、导体的材料和横截面积一定
时，导体越短，电阻越小。
故答案为：大；在温度、导体的材料和横截面积一定时，导体越短，电阻越小。
通过电流表示数的变化可知电阻的变化，从而分析电阻和长度的变化关系。
本题探究金属丝电阻大小与长度的关系，难度变大。
24.【答案】B 当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比
左 0.75;
【解析】解：(1)要求滑片向左滑时，电流表示数变大，故应将电阻与滑动变阻器左下
接线柱相连，如下图所示：
(2)闭合开关，移动滑动变阻器滑片P，发现电压表有示数且约为6V，电流表无示数，则故障可能是定值电阻断路，故说法AC错误，B正确，
故选：B；
(3)由表格数据可知，定值电阻两端的电压增大时，通过定值电阻的电流也增大，通过
定值电阻的电流与定值电阻两端的电压的比值不变，由此可得出实验的结论：当导体
的电阻一定时，通过导体的电流跟导体两端的电压成正比；
(4)由题知电压表测量“2.5V”字样的小灯泡两端的电压，某时刻电压表的读数为2V
，所以若要测量小灯泡的额定功率，需使小灯泡两端的电压为额定电压2.5V，所以此
时应增加灯两端的电压减小滑动变阻器的电压，根据分压原理，就要减小变阻器连入
电路中的电阻，所以应将滑片P向左端移到合适位置；
由图丙知，电流表使用小量程，分度值0.02A，灯泡正常发光的电流为0.3A，
则小灯泡的额定功率为：P=UI=2.5V ×0.3A=0.75W。
故答案为：(1)如图所示；(2)B；(3)当导体的电阻一定时，通过导体的电流跟导体两
端的电压成正比；(4)左；0.75。
(1)根据滑片向左滑时，电流表示数变大，滑动变阻器下面的接线柱应接左边的接线柱
并与定值电阻串联；
(2)若电流表无示数，说明电路可能断路；电压表有示数且接近电源电压，说明电压表
与电源间是通路，由此可判断电路故障；
(3)由表格数据可知，定值电阻两端的电压增大时，通过定值电阻的电流也增大，通过
定值电阻的电流与定值电阻两端的电压的比值不变，由此可得出实验的结论；
(4)根据分压原理确定滑片移动的方向；读出灯泡正常发光电流，根据P=UI求出额定
功率。
此题主要考查探究“电流与电压”的实验，重点考查了电路连接、故障分析、操作过
程、实验结论等知识，是一道综合性实验题。
25.【答案】null;
【解析】
(1)(2)由电路图可知，R 与R 串联，电压表V测电源的电压，电压表V 测R 两端的
1 2 1 2
电压，根据串联电路电压规律计算R 两端的电压，根据欧姆定律计算通过R 的电流；
1 1
(2)根据串联电路电流特点结合欧姆定律计算R 的阻值。
2
此题主要考查串联电路特点和欧姆定律的灵活运用，属于基础题。
26.【答案】null;
【解析】
(1)(2)当压敏电阻不受压力时，读出此时压敏电阻的阻值，根据串联电路的特点和
P=UI解题；
(3)由表格可知，压力越大，压敏电阻的阻值越小，根据串联电路的分压特点和电压表
量程解题。
此题主要考查了串联电路的特点、欧姆定律等知识点，综合性强，要注意分析电路。27.【答案】null;
【解析】
(1)当S 闭合，S 断开时，若滑片P在a端，此时电路中只有R ，电流表测电路中的电
1 2 1
流，电压表测R 两端的电压；已知此时电流表的示数，即电路中的电流，根据欧姆定
2
律可求出R 两端的电压，即电源电压；
1
(2)当S 闭合，S 断开，滑片P在b端时接入电路的阻值最大；已知此时电压表的示
1 2
数，即R 两端的电压，根据串联电路的电压特点可求出R 两端的电压；再根据欧姆定
2 1
U
律求出此时电路中的电流；最后根据I= 求出滑动变阻器的最大阻值；
R
(3)当S 、S 均闭合，滑片P在a端时，R 和R 并联，电流表测干路的电流；并联电路
1 2 1 3
中各个支路之间互不影响，已知通过R 的电流，根据欧姆定律求出通过R 的电流；最
1 3
后根据并联电路的电流特点求出干路的电流，即电流表的示数。
此题主要考查了欧姆定律的应用，熟练掌握串、并联电路的电流和电压特点是解答该
题的关键。
