班级 姓名 学号 分数
第四章 《光的折射 透镜》测试卷（A 卷）
（时间：60分钟，满分：100分）
一、选择题（每小题3分，共30分）

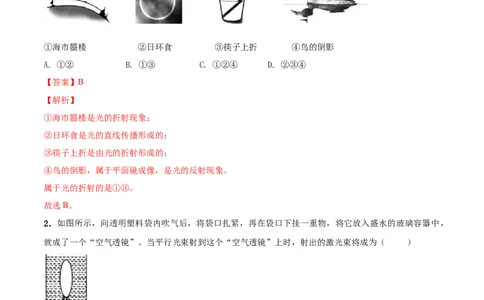

1．（2020·阜新）下列所示的四个现象中，属于光的折射的是( )
①海市蜃楼 ②日环食 ③筷子上折 ④鸟的倒影
A. ①② B. ①③ C. ①②④ D. ②③④
【答案】B
【解析】
①海市蜃楼是光的折射现象；
②日环食是光的直线传播形成的；
③筷子上折是由光的折射形成的；
④鸟的倒影，属于平面镜成像，是光的反射现象。
属于光的折射的是①③。
故选B。
2．如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，
就成了一个“空气透镜”。当平行光束射到这个“空气透镜”上时，射出的激光束将成为（ ）
A. 会聚光束 B. 发散光束 C. 平行光束 D. 不能确定
【答案】 B
【解析】
如果同学们不对图片进行分析，很容易选A，这是错误的，因为凸形气泡不是玻璃元件，故它不是凸透镜。
以空气为标准，可以把它分解为两个“水凹透镜”。是中间薄，边缘厚。因此对照过去的平行光有发散作
用，所以B是正确的。故答案为：B
3．（2020·泰州）如图是学校测温棚里的红外线测温仪，它既能测温，也能摄像，其镜头相当于凸透镜，
它正常工作时所成像的性质是（ ）
A. 正立放大的虚像 B. 倒立缩小的实像
C. 倒立放大的实像 D. 正立缩小的实像
【答案】B
【解析】
摄像机的镜头与照相机的镜头类似，应用的凸透镜成实像时，u＞2f，成倒立缩小的实像。
故选B。

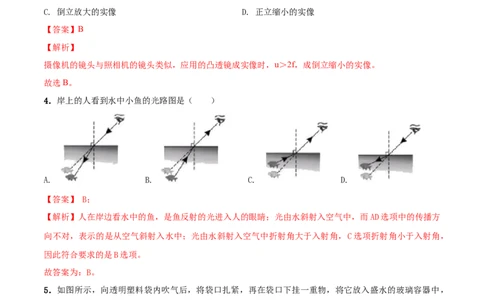

4．岸上的人看到水中小鱼的光路图是（ ）
A. B. C. D.
【答案】 B；
【解析】人在岸边看水中的鱼，是鱼反射的光进入人的眼睛；光由水斜射入空气中，而AD选项中的传播方
向不对，表示的是从空气斜射入水中；光由水斜射入空气中折射角大于入射角，C选项折射角小于入射角，
因此符合要求的是B选项。
故答案为：B。
5．如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，
就成了一个“空气透镜”。当平行光束射到这个“空气透镜”上时，射出的激光束将成为（ ）
A. 会聚光束 B. 发散光束 C. 平行光束 D. 不能确定
【答案】 B；【解析】
如果同学们不对图片进行分析，很容易选A，这是错误的，因为凸形气泡不是玻璃元件，故它不是凸透镜。
以空气为标准，可以把它分解为两个“水凹透镜”。是中间薄，边缘厚。因此对照过去的平行光有发散作
用，所以B是正确的。
故答案为：B

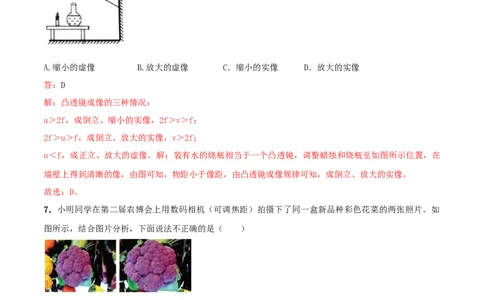

6. 将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。该像的性
质是（ ）
A.缩小的虚像 B.放大的虚像 C．缩小的实像 D．放大的实像
答：D
解：凸透镜成像的三种情况：
u＞2f，成倒立、缩小的实像，2f＞v＞f；
2f＞u＞f，成倒立、放大的实像，v＞2f；
u＜f，成正立、放大的虚像。解：装有水的烧瓶相当于一个凸透镜，调整蜡烛和烧瓶至如图所示位置，在
墙壁上得到清晰的像，由图可知，物距小于像距，由凸透镜成像规律可知，成倒立、放大的实像。
故选：D。
7．小明同学在第二届农博会上用数码相机（可调焦距）拍摄下了同一盒新品种彩色花菜的两张照片。如
图所示，结合图片分析，下面说法不正确的是（ ）
A．照相机的镜头与老花镜属于一类透镜
B．凸透镜能成缩小的实像是照相机的工作原理
C．在物距相同的情况下，拍摄乙照片时，镜头焦距需调得小一些
D．在物距相同的情况下，拍摄乙照片时，镜头焦距需调得大一些
【答案】C
【解析】
A、照相机的镜头是凸透镜，老花镜也是凸透镜，属于同一类透镜，故A正确。B、u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机。故B正确。
C、照相机是利用凸透镜成倒立缩小实像的原理工作的。在物距不变的条件下，乙照片中彩色菜花大些，
则拍摄乙照片时镜头的焦距需调得大些，故C错误、D正确。

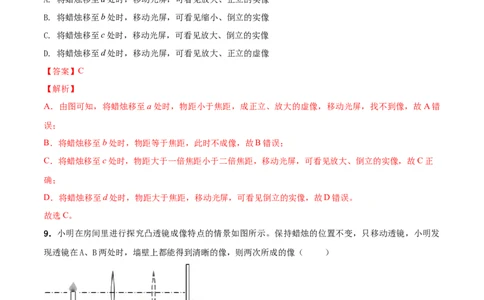

8．（2020·乐山）在“探究凸透镜成像的规律”实验中，下列说法正确的是（ ）
A. 将蜡烛移至a处时，移动光屏，可看见放大、正立的实像
B. 将蜡烛移至b处时，移动光屏，可看见缩小、倒立的实像
C. 将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像
D. 将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像
【答案】C
【解析】
A．由图可知，将蜡烛移至a处时，物距小于焦距，成正立、放大的虚像，移动光屏，找不到像，故A错
误；
B．将蜡烛移至b处时，物距等于焦距，此时不成像，故B错误；
C．将蜡烛移至c处时，物距大于一倍焦距小于二倍焦距，移动光屏，可看见放大、倒立的实像，故C正
确；
D．将蜡烛移至d处时，物距大于焦距，移动光屏，可看见倒立的实像，故D错误。
故选C。
9．小明在房间里进行探究凸透镜成像特点的情景如图所示。保持蜡烛的位置不变，只移动透镜，小明发
现透镜在A、B两处时，墙壁上都能得到清晰的像，则两次所成的像（ ）
A. 都是正立的 B.都是虚像 C.透镜在B处时墙上成的像较大 D.透镜在A处时墙上成的像较大
【答案】 D；
【解析】由题：发现透镜在A、B两处时，墙壁上都能得到清晰的像，可知透镜在 A、B两处时成的是实像。
由图可知透镜在A处时，物距小于像距，此时墙壁上成的是倒立放大的实像，物距在一倍焦距与两倍焦距
之间；由图可知透镜在B处时，物距大于像距，此时墙壁上成的是倒立缩小的实像，物距在两倍焦距之外。ABC不符合题意，D符合题意。
故答案为：D。
10．（2020·青海）在做“探究凸透镜成像规律”的实验中，小敏所在的小组利用如图甲所示的装置。测出
凸透镜的焦距，正确安装并调节实验装置后，在光屏上得到一个清晰的像，如图乙所示。下列说法中正确
的是（ ）
A. 由图甲可知该凸透镜的焦距是40.0cm
B. 烛焰在如图乙所示的位置时，成像特点与照相机成像特点相同
C. 若烛焰从光具座30.0cm刻线处向远离凸透镜方向移动，烛焰所成的像将逐渐变小
D. 烛焰在如图乙所示的位置时，若用黑纸片将凸透镜遮挡一半，这时在光屏上只能成半个烛焰的像
【答案】C
【解析】
A．由甲图可知该透镜焦距为：40.0cm-30.0cm=10.0cm
故A错误；
B．由图可知，物距处于f和2f之间，凸透镜成倒立放大的实像，是投影仪的成像原理，故B错误；
C．烛焰从光具座30.0cm刻线处向远离凸透镜方向移动，根据物距增大像距减小像变小可知，烛焰所成的
像将逐渐变小，故C正确；
D．用黑纸片将凸透镜遮挡一半，透镜的上半部分仍能会聚烛焰发出的光线，成烛焰完整的像，只是像比
原来变暗，故D错误。
故选C。
二、填空题（每空1.5分，共24分）
11．如图所示，近视眼成因原理是________图，近视眼矫正原理是________图。
【答案】 甲；丙【解析】近视眼是晶状体曲度变大，会聚能力增强，即折光能力增强，像呈在视网膜的前方，因此不能看
清远处的物体，形成近视，需要佩戴使光线发散的凹透镜进行矫正，则图甲能够说明近视眼的成像原理，
图丙能够表示近视眼的矫正方法。
12．一幅如图甲所示的漫画立在桌面上。小霞把一个装水的玻璃杯放在漫画前，惊奇地发现：透过水杯看
到漫画中的老鼠变“胖”了，还掉头奔向猫，如图乙。小霞观察分析：装水的圆柱形玻璃杯横切面中间厚，
边缘薄，起到________（填“平面镜”“凸透镜”或“凹透镜”）的作用，使图片横向放大、颠倒，透过
水杯看到的是老鼠的________（填“实”或“虚”）像，此时老鼠到玻璃杯的距离满足________（填
“f2f”）。
【答案】 凸透镜；实；f＜u＜2f 。
【解析】装水的圆柱形玻璃杯横切面中间厚，边缘薄，满足凸透镜的特点，起到凸透镜的作用。由于看到
的像是放大、倒立的，所以是实像，此时物距大于 1倍焦距小于2倍焦距，老鼠到玻璃杯的距离满足
f
