2024-2025 学年八年级物理上册单元测试卷（苏科版）
第三章 光的折射 透镜（A 卷•达标卷）
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．测试范围：苏科版八年级上册第3章。
第I卷 选择题
一、选择题（本题共15小题，每小题2分，共30分。在每小题给出的四个选项中，只有
一项是符合题目要求的）

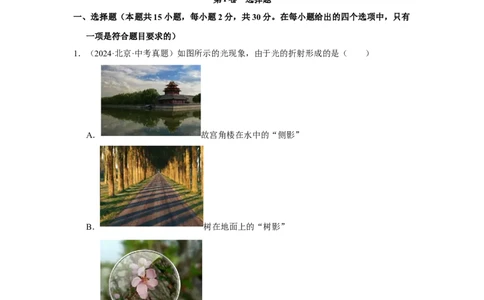

1．（2024·北京·中考真题）如图所示的光现象，由于光的折射形成的是（ ）
A． 故宫角楼在水中的“侧影”
B． 树在地面上的“树影”
C． 花在透镜下的“放大像”
1D． 月亮在水中的“像”
【答案】C
【解析】A．水面相当于平面镜，故宫角楼在水中的“侧影”相当于平面镜成像，是由
于光的反射形成的虚像，故A不符合题意；

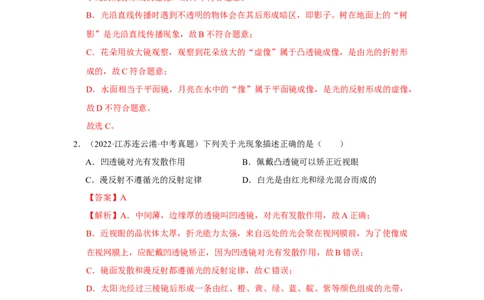

B．光沿直线传播时遇到不透明的物体会在其后形成暗区，即影子。树在地面上的“树
影”是光沿直线传播现象，故B不符合题意；
C．花朵用放大镜观察，观察到花朵放大的“虚像”属于凸透镜成像，是由光的折射形
成的，故C符合题意；
D．水面相当于平面镜，月亮在水中的“像”属于平面镜成像，是光的反射形成的虚像，
故D不符合题意。
故选C。
2．（2022·江苏连云港·中考真题）下列关于光现象描述正确的是（ ）
A．凹透镜对光有发散作用 B．佩戴凸透镜可以矫正近视眼
C．漫反射不遵循光的反射定律 D．白光是由红光和绿光混合而成的
【答案】A
【解析】A．中间薄，边缘厚的透镜叫凹透镜，对光有发散作用，故A正确；
B．近视眼的晶状体太厚，折光能力太强，来自远处的光会聚在视网膜前，为了使像成
在视网膜上，应配戴凹透镜矫正，因为凹透镜对光有发散作用，故B错误；
C．镜面发散和漫反射都遵循光的反射定律，故C错误；
D．太阳光经过三棱镜后形成一条由红、橙、黄、绿、蓝、靛、紫等颜色组成的光带，
这种现象叫光的色散现象，此实验说明了白光是多种色光组成的，故D错误。
故选A。

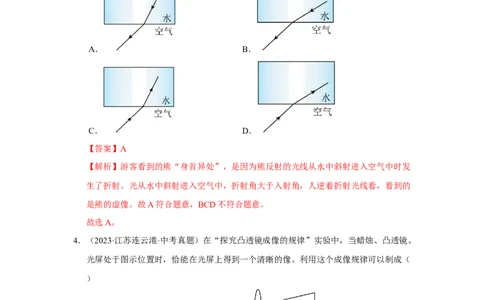

3．（2023·江苏常州·中考真题）海洋公园内，北极熊站立在方形透明水族箱内，头在水面
上、身体在水面下，水族箱外的游客居然看到了北极熊“身首异处”的奇异场景，如图
所示。游客看到熊身体的光路图是（ ）
2A． B．
C． D．
【答案】A
【解析】游客看到的熊“身首异处”，是因为熊反射的光线从水中斜射进入空气中时发
生了折射。光从水中斜射进入空气中，折射角大于入射角，人逆着折射光线看，看到的
是熊的虚像。故A符合题意，BCD不符合题意。
故选A。
4．（2023·江苏连云港·中考真题）在“探究凸透镜成像的规律”实验中，当蜡烛、凸透镜、
光屏处于图示位置时，恰能在光屏上得到一个清晰的像。利用这个成像规律可以制成（
）
A．照相机 B．潜望镜 C．放大镜 D．幻灯机
【答案】A
【解析】由图可知，由图知，此时物体在光屏上成倒立、缩小的实像；
3A．照相机是根据物距大于2倍焦距时，成倒立、缩小实像的原理制成的。此时像距小
于物距，故A符合题意；
B．潜望镜是根据平面镜成像的原理制成的，成正立等大的虚像，故B不符合题意；
C．放大镜是根据物距小于焦距时，成正立、放大虚像的原理制成的，故C不符合题意；
D．幻灯机是根据物体在凸透镜的一倍和二倍焦距之间，在透镜的另一侧二倍焦距之外
成倒立放大的实像这个原理制成的，故D不符合题意。
故选A。

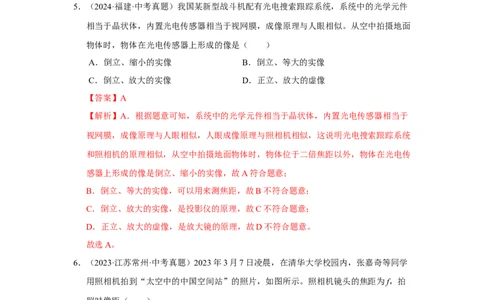

5．（2024·福建·中考真题）我国某新型战斗机配有光电搜索跟踪系统，系统中的光学元件
相当于晶状体，内置光电传感器相当于视网膜，成像原理与人眼相似。从空中拍摄地面
物体时，物体在光电传感器上形成的像是（ ）
A．倒立、缩小的实像 B．倒立、等大的实像
C．倒立、放大的实像 D．正立、放大的虚像
【答案】A
【解析】A．根据题意可知，系统中的光学元件相当于晶状体，内置光电传感器相当于
视网膜，成像原理与人眼相似，人眼成像原理与照相机相似，这说明光电搜索跟踪系统
和照相机的原理相似，从空中拍摄地面物体时，物体位于二倍焦距以外，物体在光电传
感器上形成的像是倒立、缩小的实像，故A符合题意；
B．倒立、等大的实像，可以用来测焦距，故B不符合题意；
C．倒立、放大的实像，是投影仪的原理，故C不符合题意；
D．正立、放大的虚像，是放大镜的原理，故D不符合题意。
故选A。
6．（2023·江苏常州·中考真题）2023年3月7日凌晨，在清华大学校园内，张嘉奇等同学
用照相机拍到“太空中的中国空间站”的照片，如图所示。照相机镜头的焦距为f，拍
照时像距（ ）
A．略小于f B．略大于f C．略小于2f D．略大于2f
【答案】B
【解析】根据凸透镜成像规律，照相机的物距大于2f，像距大于f小于2f，拍“太空中
4的中国空间站”时，物距非常大，像会靠近焦点，即像距略大于f，故ACD不符合题意，
B符合题意。
故选B。
7．（23-24八年级上·江苏·期末）西汉时期的《淮南万毕术》中，记载有“削冰令圆，举
以向日，以艾承其影，则火生。”下列理解错误的是（ ）
A．“削冰令圆”是把冰削成凸透镜形状
B．“举以向日”是将凸透镜正对太阳光
C．“以艾承其影”是把“艾”（易燃物）放在透镜的两倍焦距处
D．“火生”是利用了凸透镜对光的会聚作用
【答案】C
【解析】A．凸透镜中间比边缘厚，“削冰令圆”是将冰磨成一种冰透镜，该透镜中间
厚、边缘薄，属于凸透镜，故A正确，不符合题意；
BCD．“举以向日，以艾承其影，则火生”是将磨成的凸透镜正对太阳光，把“艾”
（易燃物）放在透镜的焦点上，凸透镜对光线有会聚作用，会将艾点燃，故C错误，
符合题意，BD正确，不符合题意。
故选C。
8．（2022·江苏南通·中考真题）如图所示，烛焰和光屏的中心位于凸透镜的主光轴上，无
论怎样移动光屏都不能在光屏上得到烛焰清晰的像。可以观察到烛焰清晰像的操作是（
）
A．向左移动透镜同时调节光屏的位置
B．光屏移到透镜左侧调节光屏的位置
C．从透镜左侧透过透镜向右观察
D．从透镜右侧透过透镜向左观察
【答案】D
【解析】根据题意可知，实验时凸透镜与光屏的高度已调好，所以，无论怎样移动光屏
都得不到清晰的像的原因是u＜f或u=f。
AB．为了在光屏上观察到烛焰清晰像，可以的操作是：凸透镜位置不变，蜡烛向左移
5动，物距增大，像距减小，同时光屏向左移动可以接到清晰的像，故AB不符合题意；
CD．若光屏上没有像，可能是因为物距小于焦距，成了虚像，为了观察到烛焰清晰像，
也可以从透镜右侧透过透镜向左观察，故C不符合题意，D符合题意。
故选D。
9．（23-24八年级上·江苏宿迁·期末）随着年龄增长，人眼调节能力逐渐下降，从而引起
患者视近困难，形成老花眼。如图所示，关于老花眼及其矫正的原理图正确的是
（ ）
A．①③ B．②④ C．①④ D．②③
【答案】A
【解析】①图，眼睛看近处的物体时，近处物体的像成在视网膜的后方，是远视眼的成
因；
②图，眼睛看远处的物体时，像成在视网膜的前方，是近视眼的成因；
③图，凸透镜对光线有会聚作用，能使像提前会聚在视网膜上，说明配戴凸透镜能矫正
远视眼；
④图，凹透镜对光线有发散作用，能使像推迟会聚在视网膜上，说明配戴凹透镜能矫正
近视眼；
由以上分析可知，关于老花眼及其矫正的原理图正确的是①③，故A正确，BCD错误。
故选A。
10．（23-24八年级上·江苏泰州·期末）把一张带有箭头的白纸放在圆柱形玻璃杯的后面，
如图所示，慢慢向玻璃杯中注水至水面高过箭头位置，透过玻璃杯看纸上的“箭头”，
不可能的选项是（ ）
6A． B． C． D．
【答案】C
【解析】圆柱形玻璃杯中注入水相当于凸透镜，玻璃杯后白纸上的水平箭头为物体；
A．图中的像相对于物体是正立放大的，当物体在凸透镜的焦距之内时可以成正立、放
大的虚像，故A不符合题意；
B．图中的像相对于物体是倒立、放大的，物体在一倍焦距和二倍焦距之间时可以成倒
立、放大的实像，故B不符合题意；
C．图中的像是倒立、变粗的像，由于玻璃杯上下的形状是相同的，故像在上下方向的
大小是不变的，故C符合题意；
D．图中的像相对于物体是倒立、缩小的，当物体在凸透镜的二倍焦距以外时可以成倒
立、缩小的实像，故D不符合题意。
故选C。
11．（23-24八年级上·江苏苏州·期末）如图是“智慧苏州”云端摄像头拍摄到的交通违章
情况。云端摄像头的镜头相当于一块透镜，其数字化接收器相当于光屏，以下分析不正
确的是（ ）
A．摄像头相当于凸透镜
B．货车距摄像头的距离大于两倍焦距
C．数字化接收器上接收到的是正立缩小的虚像
D．货车行驶越远，成像越小
【答案】C
【解析】A．摄像头利用了照相机的原理，摄像头镜头相当于凸透镜，故A正确，不符
7合题意；
B．货车距摄像头的距离大于两倍焦距，利用凸透镜成像规律，成倒立缩小的实像，故
B正确，不符合题意；
C．数字化接收器上接收到的是倒立缩小的实像，故C错误，符合题意；
D．货车行驶越远，物距越大，像距越小，成像越小，故D正确，不符合题意。
故选C。
12．（2024·山东聊城·中考真题）在学习了凸透镜成像规律后，小慧同学计划制作一个
“手机投影仪”。现有器材如下：焦距分别为10cm、20cm、30cm的凸透镜各一个，
手机一部，长为30cm的纸盒，胶带和剪刀等。“投影仪”模型如图所示，将手机和凸
透镜分别固定在纸盒的两端，调整“投影仪”到墙面的距离，可在墙上看到手机画面清
晰放大的像。下列说法正确的是（ ）
A．应选择焦距为10cm的凸透镜
B．应选择焦距为20cm的凸透镜
C．将手机正立放置，在墙上看到的像是正立的
D．墙上手机画面的像是虚像
【答案】B
【解析】A．若选择焦距为10cm的凸透镜，此时物距为30cm，物距大于两倍焦距，此
时会成倒立的缩小的实像，与题意不符，故A不符合题意；
B．若选择焦距为20cm的凸透镜，此时物距为30cm，物距在一倍焦距和两倍焦距之间，
成的是倒立的放大的实像，是投影仪原理，故可以满足题意，故B符合题意；
C．将手机正立放置，在墙上看到的像是倒立的像，故C不符合题意；
D．能够在光屏上承接，说明是实像，故D不符合题意。
故选B。
13．（23-24八年级上·江苏无锡·期末）如图是一款智能梳妆镜，其核心原理是利用人工智
能算法，将用户的多重特征进行精细分析，并制定个性化的化妆方案。关于智能梳妆镜，
下列说法正确的是（ ）
8A．智能镜子配置的摄像头的镜头用的是平面镜
B．智能梳妆镜说明凸透镜可以成正立缩小的像
C．在拍摄时，人在透镜的二倍焦距外
D．要使人在摄像头中的像变大，人应该在透镜一倍焦距内
【答案】C
【解析】A．智能镜子配置的摄像头利用的是凸透镜成缩小实像的原理，故A错误；
BC．在拍摄时，物距大于二倍焦距，人在透镜两倍焦距外，人成倒立缩小的实像，故
B错误，C正确；
D．若人在透镜一倍焦距内时，成虚像，不能再成实像，故D错误。
故选C。
14．（2024·江苏南通·三模）如图所示，烛焰和光屏的中心位于凸透镜的主光轴上，光屏
上得到烛焰清晰的像，下列说法正确的是（ ）
A．此时成像的性质可以模拟照相机的成像原理
B．若蜡烛不断燃烧，光屏上像的位置会逐渐变低
C．若把蜡烛移至45cm刻度处，从透镜左侧透过透镜可观察到像
D．若在凸透镜左侧加一个远视眼镜，向右移动光屏可得到清晰的像
【答案】A
【解析】A．由图可知，此时物距大于像距，根据凸透镜成实像时，物距大于像距，成
倒立、缩小的实像，应用于照相机，故A正确；
B．若蜡烛不断燃烧，蜡烛会变短，根据过光心的光线传播方向不变可知，光屏上像的
9位置会逐渐变高，故B错误；
C．由图可知
u>v
且成实像，说明
u=30.0cm>2f
2f>v=15.0cm>f
即
15.0cm>f>7.5cm
若把蜡烛移至45cm刻度处，此时物距
u=50.0cm-45.0cm=5.0cmD=9cm
由于透镜的直径只有9cm，所以上下多余的光不会折射，不会形成平行光射出手电筒发
出的平行光，所以此手电筒发出的平行光的直径为9cm。
三、解答题（共9小题，作图每题2分，其余每空1分，共37分）
27．（2024·江苏扬州·中考真题）如图，向碗中加水至图示位置，请画出人眼刚好看到硬
币上P点的光路图。
16【答案】
【解析】眼睛在恰好能够看到硬币上P点，说明此时的折射光线会沿着碗的上沿进入人
的眼睛，从而做出折射光线，根据折射点，做出入射光线，人眼逆着折射光线看去，认
为硬币的P点在折射光线的反向延长线上，如图所示：
28．（2024·安徽·中考真题）据晋代张华的《博物志》记载：“削冰令圆，举以向日，以
艾承其影，则得火。”这种利用冰透镜向日取火的方法，体现了我国古代劳动人民的智
慧。如图所示，若把冰块制成的凸透镜正对着太阳，将太阳光看成平行光，冰透镜的焦
点为F，请在图中完成光路。
【答案】
【解析】根据凸透镜对光的三条特殊光线可知，平行于主光轴的光线经凸透镜后向焦点
会聚，如图所示：
1729．（2024·山东菏泽·中考真题）2024年4月26日，神舟十八号载人飞船成功对接中国空
间站，装有4条斑马鱼的特制透明容器顺利转移到问天实验舱，如图甲所示。请你在图
乙中画出航天员看到斑马鱼的光路图（S表示斑马鱼的实际位置，S'表示宇航员看到的
斑马鱼像的位置，不考虑容器壁对光线的影响）。
【答案】
【解析】眼睛以为光线是沿直线传播的，连接眼睛与像点，可得折射光线，折射光线与
界面的交点为入射点，连接S点与入射点，可得入射光线，如图所示：
30．（2022·江苏徐州·中考真题）在探究凸透镜成像的规律时，实验室应保持较
__________的环境（填“亮”或“暗”），为了判断光屏上的像是否最清晰，需要
__________移动光屏，观察像是否变模糊。如图所示位置光屏上成清晰的像，则像的大
小比烛焰__________。
18【答案】暗；左右小范围；大。
【解析】[1]实验时为了使实验效果更明显，最好在光线较暗的环境中进行，便于观察
成像。
[2]为了判断光屏上的像是否最清晰，需要将光屏左右小范围内移动，以改变光屏到凸
透镜的距离，进行观察像是否变模糊。
[3]图示位置，物距小于像距，根据凸透镜成像特点可知，此时成倒立、放大的实像，
所以像的大小比烛焰大。
31．（2024·山东潍坊·中考真题）如图甲所示，镜片a可通过抽出或注入液体来改变其厚度，
抽出稍许液体后得到镜片b，注入稍许液体后得到镜片c。
（1）镜片b可用于矫正__________（填“近视眼”或“远视眼”）。
（2）某同学用如图乙所示的实验装置观察镜片c的成像情况。
①将蜡烛、镜片c和光屏依次放在光具座上，调整它们的中心在同一高度；
②蜡烛、镜片c和光屏的位置如图乙所示时，光屏上呈现一个清晰的实像，此时的像距
v=__________cm；
③保持蜡烛和光屏的位置不变，把镜片c移动到光具座上25cm刻度处，此时光屏上呈
现一个清晰的__________、__________的实像。
【答案】（1）近视眼；（2）15.0；倒立；放大。
【解析】（1）由图甲可知，镜片b为凹透镜，对光有发散作用，可用于矫正近视眼。
（2）[1]由图乙可知，此时的像距为
v=55.0cm−40.0cm=15.0cm
19[2][3]保持蜡烛和光屏的位置不变，把镜片c移动到光具座上25cm刻度处，此时物距和
像距的长度互换，根据光路可逆原理可知，又可在光屏上得到清晰的实像；此时物距小
于像距，成的是倒立、放大的实像。
32．（2024·湖南长沙·中考真题）为了探究凸透镜成像的规律，小明找到了一个焦距未知
的凸透镜。
（1）如图甲所示，在利用太阳光测量凸透镜焦距的过程中，小明发现凸透镜靠近白纸时，
纸上的光斑越来越大。接下来，他应该使凸透镜与白纸之间的距离变__________，直
至白纸上的光斑变得最小最亮。
（2）某次实验时烛焰在光屏上成清晰的像，如图乙所示，这个像是__________、
__________的实像。
【答案】大；倒立；放大。
【解析】（1）[1]凸透镜靠近白纸时，纸上的光斑越来越大，由焦点的定义可知，此时
透镜到白纸的距离小于焦距；要在白纸上得到最小最亮的光斑，需要将白纸移到透镜的
焦点处，所以应使凸透镜与白纸之间的距离变大。
（2）[2][3]如图，凸透镜成的是实像，且物距小于像距，说明f＜u＜2f，v＞2f，是投影
仪的成像原理，成倒立、放大的实像。
33．（2024·贵州·中考真题）如图所示，用焦距为10cm的凸透镜、高度为6cm的F形光源、
光屏和光具座等器材探究凸透镜成像大小的变化规律，通过测量像的高度反映像的大小。
（1）若要测量光源在光屏上所成像的高度，还需要的测量工具是__________。
（2）将光源逐渐靠近凸透镜，移动光屏，三次成倒立实像的相关数据记录如表。分析表中
数据，可得出结论：凸透镜成实像时，物距变小，像距变__________，像变
20__________。
物高6cm
实验次数 1 2 3
物距/cm 30 20 15
像距/cm 15 20 30
像高/cm 3 6 12
（3）继续移动光源至物距为6cm时，发现无论如何移动光屏，均不能在光屏上成像，人
眼应从__________（选填“光源”或“光屏”）一侧透过凸透镜观察光源的像，此时
能否用（1）问中的测量工具直接测出观察到的像高？__________（选填“能”或“不
能”）。
（4）若保持光源到光屏的距离为45cm不变，仅移动凸透镜改变物距，则上表中第
__________次实验的成像情况不能探究，理由是：
__________________________________________________。
【答案】刻度尺；大；大；光屏；不能；2；第2次实验时，物距和像距之和为40cm，
小于45cm。
【解析】（1）[1]要测量光源在光屏上所成像的高度，需要长度的测量工具刻度尺。
（2）[2][3]由表中数据可知，随着物距变小，像距逐渐变大，像的高度变大，则像变大。
（3）[4]移动光源至物距为6cm时，此时物距小于焦距，成虚像，要观察到虚像，人眼
应从光屏一侧透过凸透镜观察。
[5]因为虚像不是实际光线会聚得到的，不能呈现在光屏上，则不能用刻度尺测量像的
大小。
（4）[6][7]若保持光源到光屏的距离为45cm不变，若能成清晰的像，物距像距之和应
为45cm，而第2次实验时，物距和像距之和为40cm，小于45cm，则第2次实验的成
像情况不能探究。
34．（23-24八年级上·江苏扬州·期末）在探究“凸透镜成像规律”的实验中。
21（1）如图 1，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距
f=__________cm；
（2）如图 2，光屏上呈现清晰的像，__________（选填“照相机”或“投影仪”）就是根
据这一原理制作成的；
（3）如图 3，保持蜡烛位置不变，移动透镜至 16 cm 刻度线处，则人眼在图中
处能观察到烛焰的像；
（4）如图 4，小明在做实验时，将蜡烛从A 向靠近透镜方向移动到 B，为了在光屏上成
清晰的像，小明应将光屏向__________（选填“靠近”或“远离”）透镜方向移动。
（5）如图 5，在烛焰和凸透镜之间放一副眼镜，发现光屏上的像由清晰变模糊了，将光屏
向透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是__________眼镜（“近
视”或“远视”）。
【答案】10.0；投影仪；B；远离；远视。
【解析】（1）[1]如图 1，平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，
最小最亮的光斑是焦点，则凸透镜的焦距
f =40.0cm−30.0cm=10.0cm
（2）[2]如图 2，光屏上呈现清晰的像，此时物距小于像距，成的像是倒立、缩小的实
像，照相机就是根据这一原理制作成的。
（3）[3]如图 3，保持蜡烛位置不变，移动透镜至 16 cm 刻度线处，此时物距为
16.0cm−10.0cm=6.0cm
