人教版 八年级物理上册 第 5 章 《透镜及其应用》
单元测试（A 卷）
（时间：90min 满分：100分）
姓名： 学校： 分数：
题型 选择题 填空作图题 实验题 计算题 总计
题数 20 10 3 0 33小题
分数 60 20 20 0 100分
得分
一、选择题（每小题只有一个选项最符合题意，每小题3分，共20小题，共计60分）：

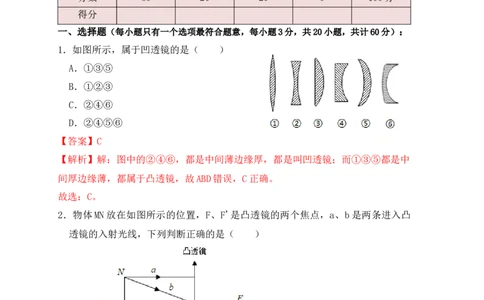

1．如图所示，属于凹透镜的是（ ）
A．①③⑤
B．①②③
C．②④⑥
D．②④⑤⑥
【答案】C
【解析】解：图中的②④⑥，都是中间薄边缘厚，都是叫凹透镜；而①③⑤都是中
间厚边缘薄，都属于凸透镜，故ABD错误，C正确。
故选：C。
2．物体MN放在如图所示的位置，F、F'是凸透镜的两个焦点，a、b是两条进入凸
透镜的入射光线，下列判断正确的是（ ）
A．光线a 从凸透镜出来后经过焦点
B．光线b从凸透镜出来后经过焦点
C．与物体比较，经凸透镜后成倒立、缩小的实像
D．与物体比较，经凸透镜后成正立、放大的虚像
【答案】A【解析】解：A、由图知，光线a是平行于主光轴的光线，经凸透镜的折射光线过
焦点，故A正确；
B、光线b是过光心的光线，经凸透镜出来的光线方向不变，故B错误；
CD、由图知，物体MN与凸透镜距离大于一倍焦距，小于二倍焦距，经凸透镜后成
倒立、放大的实像，故CD错误。
故选：A。

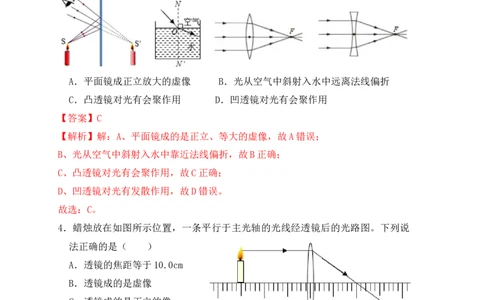

3．下列图示光现象中，正确的是（ ）
A．平面镜成正立放大的虚像 B．光从空气中斜射入水中远离法线偏折
C．凸透镜对光有会聚作用 D．凹透镜对光有会聚作用
【答案】C
【解析】解：A、平面镜成的是正立、等大的虚像，故A错误；
B、光从空气中斜射入水中靠近法线偏折，故B正确；
C、凸透镜对光有会聚作用，故C正确；
D、凹透镜对光有发散作用，故D错误。
故选：C。
4．蜡烛放在如图所示位置，一条平行于主光轴的光线经透镜后的光路图。下列说
法正确的是（ ）
A．透镜的焦距等于10.0cm
B．透镜成的是虚像
C．透镜成的是正立的像
D．透镜成的是缩小的像
【答案】A
【解析】解：A、平行于主光轴的光线经凸透镜折射后将过焦点，此透镜的焦距为
10.0cm，故A正确；
BCD、透镜的焦距为10cm，蜡烛在1倍焦距到2倍焦距之间，经凸透镜成倒立、放
大的实像，故BCD错误。
故选：A。5．爸爸出差给小海带回一个水晶球，小海将水晶球对着太阳光，可以点燃火柴，
这是因为水晶球相当于一个（ ）
A．凸透镜，对光线具有会聚作用 B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用 D．凹透镜，对光线具有发散作用
【答案】A
【解析】解：小海将水晶球对着太阳光，可以点燃火柴，说明水晶球对太阳光有会
聚作用，凸透镜对光线有会聚作用，因此水晶球相当于一个凸透镜。
故选：A。

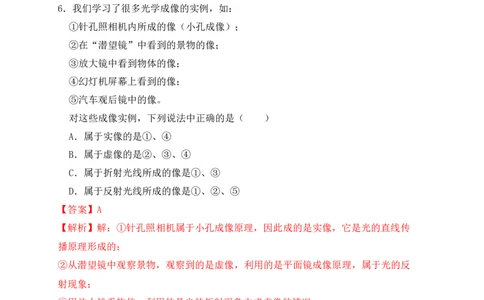

6．我们学习了很多光学成像的实例，如：
①针孔照相机内所成的像（小孔成像）；
②在“潜望镜”中看到的景物的像；
③放大镜中看到物体的像；
④幻灯机屏幕上看到的像；
⑤汽车观后镜中的像。
对这些成像实例，下列说法中正确的是（ ）
A．属于实像的是①、④
B．属于虚像的是②、③、④
C．属于折射光线所成的像是①、③
D．属于反射光线所成的像是①、②、⑤
【答案】A
【解析】解：①针孔照相机属于小孔成像原理，因此成的是实像，它是光的直线传
播原理形成的；
②从潜望镜中观察景物，观察到的是虚像，利用的是平面镜成像原理，属于光的反
射现象；
③用放大镜看物体，利用的是光的折射现象中成虚像的情况；
④看幻灯机屏幕上的像，是光的折射现象，成的是倒立放大的实像；
⑤汽车观后镜中的像是正立缩小的虚像。
综上所述，属于实像的是①④；属于虚像的是②③⑤；属于折射成像的是③④；
属于反射成像的是②⑤．故只有选项A正确。
故选：A。
7．12月2日是全国安全交通日，为加强交通安全，太原市重要位置都安装了“电
子眼”。下列关于“电子眼”的说法正确的是（ ）A．电子眼上成的像是虚像
B．电子眼的摄像头是凹透镜
C．当物体靠近电子眼时，电子眼所成的像变大
D．在拍摄录像时，物体在电子眼摄像头一倍焦距和二倍焦距之间
【答案】C
【解析】解：A、电子眼成像特征和照相机是一样的，成的是倒立缩小的实像；故A
错误。
B、电子眼摄像头和照相机都是凸透镜；故B错误。
C、凸透镜成实像时有物近像远像变大的规律，所以物体靠近电子眼时，电子眼所
成的像变大；故C正确。
D、电子眼的成像规律和我们生活中的照相机的原理是一样的，物体在凸透镜的二
倍焦距以外，成的像在凸透镜的一倍焦距和二倍焦距之间；故D错误。
故选：C。

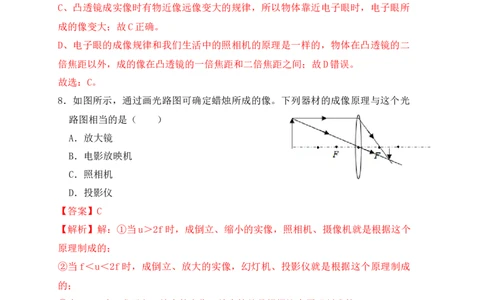

8．如图所示，通过画光路图可确定蜡烛所成的像。下列器材的成像原理与这个光
路图相当的是（ ）
A．放大镜
B．电影放映机
C．照相机
D．投影仪
【答案】C
【解析】解：①当u＞2f时，成倒立、缩小的实像，照相机、摄像机就是根据这个
原理制成的；
②当f＜u＜2f时，成倒立、放大的实像，幻灯机、投影仪就是根据这个原理制成
的；
③当u＜f时，成正立、放大的虚像，放大镜就是根据这个原理制成的，
由图知，u＞2f，f＜v＜2f，因此成倒立、缩小的实像，符合第①个条件，照相
机是根据这个原理制成的。
故选：C。
9．疫情期间，不少学生用手机上网课，长时间盯着屏幕，导致视力下降，其眼睛
成像原理如图所示，那么（ ）
A．他患上近视眼，需用凸透镜矫正
B．他患上近视眼，需用凹透镜矫正C．他患上远视眼，需用凸透镜矫正
D．他患上远视眼，需用凹透镜矫正
【答案】B
【解析】解：由眼睛成像原理图可知，像呈在视网膜的前方，因此他患上近视眼，
近视眼是晶状体的曲度变大，会聚能力（即折光能力）增强，像呈在视网膜的前方，
应佩戴发散透镜，即凹透镜，使光线推迟会聚，故B正确，ACD错误。
故选：B。
10．人眼的晶状体和角膜的共同作用相当于凸透镜，如图中关于近视眼与远视眼的
成因及矫正的说法中正确的是（ ）
A．甲为近视眼，可佩戴凹透镜矫正
B．甲为远视眼，可佩戴凸透镜矫正
C．乙为近视眼，可佩戴凸透镜矫正
D．乙为远视眼，可佩戴凹透镜矫正
【答案】B
【解析】解：AB、甲图像成在视网膜的后面，属于远视眼；远视眼的晶状体较薄，
会聚能力较弱，看近处的物体时，将像成在视网膜的后面，可用会聚作用的凸透镜
矫正，使光线会聚能力增强，能使像成在视网膜上，能看清近处的物体，故B正确，
A错误。
CD、乙图像成在视网膜的前面，属于近视眼；近视眼的晶状体较厚，会聚能力较强，
看远处的物体时，将像成在视网膜的前面，可用发散作用的凹透镜矫正，使光线会
聚能力减弱，能使像成在视网膜上，能看清远处的物体，故CD错误。
故选：B。
11．如图是天文爱好者所使用的望远镜，以下有关说法正确的是（ ）
A．A镜是目镜，B镜是物镜
B．太空中的星体通过A镜成的是虚像
C．望远镜的物镜相当于投影仪
D．通过目镜看到的是放大的虚像
【答案】D
【解析】解：A、望远镜的物镜和目镜都是凸透镜，靠近眼睛的是 B目镜，靠近物
体的A是物镜，故A错误；
B、物镜的作用是成倒立缩小的实像，故B错误；
C、望远镜的物镜成倒立缩小的实像，相当于照相机，故C错误；D、目镜成正立、放大的虚像，与放大镜的成像原理相同，故D正确。
故选：D。
12．以下是显微镜和望远镜原理示意图，下面是关于它们的二次成像的说法：①显
微镜先成放大的实像，再成放大的虚像；②显微镜先成缩小的实像，再成放大的
虚像；③望远镜先成放大的实像，再成放大的虚像；④望远镜先成缩小的实像，
再成放大的虚像。上述说法中正确的是（ ）
A．①③
B．②④
C．①④
D．②③
【答案】C
【解析】解：（1）显微镜物镜和目镜都是凸透镜，把标本放在物镜的二倍焦距和
一倍焦距之间，这样得到一个放大的实像，那么这个放大的实像正好成在目镜焦点
以内，由凸透镜成像规律可知，当 u＜f时，成正立放大的虚像，所以显微镜的物
镜成倒立、放大的实像，目镜成正立、放大的虚像，故①正确，②错误；
（2）用望远镜观察远处物体时，物体通过物镜成的是倒立、缩小的实像，这个像
通过靠近眼睛的目镜成正立、放大的虚像，故③错误，④正确。
故选：C。
13．桌面上放有一只离墙很近的盛满水的玻璃杯，小明无意中发现玻璃杯后方白墙
上出现窗外景物清晰的像。下列光学仪器中应用了该现象成像原理的是（ ）
A．放大镜 B．照相机 C．投影仪 D．潜望镜
【答案】B
【解析】解：盛满水的玻璃杯中间厚边缘薄，相当于凸透镜，景物在凸透镜的二倍
焦距以外成倒立、缩小的实像，照相机根据此原理制成的。
故选：B。
14．如图，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人险信息，并将所拍
图像与系统数据库中预先录入的人脸照片模板进行对比。下面对该装置说法正确
的是（ ）
A．该摄像镜头相当于凹透镜
B．这种镜头可用来矫正近视眼
C．这种镜头对光线具有发散作用
D．若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于20cm【答案】D
【解析】解：ABC、该摄像镜头相当于一个凸透镜，凸透镜对光线有会聚作用，是
利用“当u＞2f时，凸透镜成倒立、缩小的实像”原理成像的；矫正近视眼应该用
凹透镜，而不是凸透镜；故ABC错误；
D、若该镜头的焦距为10cm，为了能成清晰的像（即缩小的实像），物距应大于二
倍焦距，则人脸到镜头的距离应大于20cm，故D正确。
故选：D。
15．放映幻灯时，要想使银幕上出现大的“F”字母，幻灯片正确的位置放法应该
是（ ）
A．u＜f B．f＜u＜2f C．u＝2f D．u＞2f
【答案】B
【解析】解：幻灯机的镜头相当于一个凸透镜，其成像原理是物距在一倍焦距和二
倍焦距之间时，凸透镜成倒立、放大的实像，所以幻灯片正确的放置位置为f＜u＜
2f。
故选：B。
16．在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示
时，光屏上得到清晰的像。则（ ）
A．透镜焦距一定在10cm到15cm之间
B．透镜焦距一定在15cm到20cm之间
C．把蜡烛向左移动少许，光屏适当向左移动可得到大些的实像
D．把蜡烛向右移动少许，光屏适当向右移动可得到小些的实像
【答案】A
【解析】解：AB、观察图示可知此时u＝20cm，v＝30cm，u＜v，成倒立放大的实像，
由凸透镜的成像规律可知，此时f＜u＜2f，v＞2f，即有则，f＜20cm＜2f，30cm＞
2f，解得10cm＜f＜15cm；故凸透镜的焦距的范围是：10cm＜f＜15cm，故A正确，
B错误；
C、把蜡烛向左移动少许，此时物距变大，像距变小，像变小，所以光屏适当向左
移动可得到小些的实像，故C错误；
D、把蜡烛向右移动少许，此时物距变小，像距变大，像变大，所以光屏适当向右
移动可得到大些的实像，故D错误。
故选：A。
17．小军做凸透镜成像规律的实验时，将焦距为 10cm凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛在凸透镜的两侧，蜡烛放置在35cm刻度线处，如
图所示，移动光屏，直到在光屏上呈现烛焰清晰的像下列说法中正确的是
（ ）
A．光屏上呈现的是烛焰的虚像
B．光屏上呈现的是烛焰正立的像
C．该实验现象能说明照相机的成像特点
D．如果把蜡烛和光屏互换位置，光屏上的像是缩小的
【答案】D
【解析】解：ABC、已知凸透镜焦距为10cm，保持透镜在50cm刻度线处不动，将点
燃的蜡烛放在光具座上35cm刻度线处，物距为50cm﹣35cm＝15cm，则此时物距大
于一倍焦距小于二倍焦距，所以在光屏上可呈现烛焰清晰倒立、放大的实像，其应
用是投影仪，故ABC错误；
D、由题可知凸透镜此时成的是倒立、放大的实像，把蜡烛和光屏互换位置，根据
光路可逆可知，光屏上能得到倒立、缩小的实像，故D正确。
故选：D。
18．如图所示是探究凸透镜成像规律的实验装置，实验中所使用的透镜焦距为
10cm，实验中将蜡烛分别放在甲、乙、丙、丁四个位置，观察光屏上成像情况
（光屏位置未标出）。下列说法正确的是（ ）
A．蜡烛在甲位置时，需将光屏移动到70cm刻度的右侧位置，才能在光屏上成清晰的像
B．蜡烛在乙位置时，透镜成像的特点与幻灯机的原理相同
C．蜡烛在丙位置时，光屏上成的清晰的像为倒立、缩小的实像
D．蜡烛在丁位置时，成正立、放大的虚像，与放大镜成像原理相同
【答案】D
【解析】解：A、蜡烛在甲位置时，物距大于二倍焦距，像距在一倍焦距和二倍焦
距之间，所以需将光屏移动到 60cm到70cm之间的位置，才能在光屏上成清晰的像，
故A错误；
B、蜡烛在乙位置时，物距大于二倍焦距，成倒立缩小的实像，应用为照相机，故B
错误；C、蜡烛在丙位置时，物距大于一倍焦距小于二倍焦距，光屏上成的清晰的像为倒
立、放大的实像，故C错误；
D、蜡烛在丁位置时，物距小于焦距，成正立、放大的虚像，与放大镜成像原理相
同，故D正确。
故选：D。
19．做凸透镜成像实验，当蜡烛距透镜 15cm时，在光屏上成放大的像，则下列说
法中错误的是（ ）
A．蜡烛距透镜45cm时，一定成缩小的实像
B．蜡烛距透镜20cm时，一定成放大的实像
C．蜡烛距透镜18cm时，可能成放大的实像
D．蜡烛距透镜6cm时，一定成放大的虚像
【答案】B
【解析】解：蜡烛距凸透镜15cm时，在光屏上成放大的像，可知2f＞15cm＞f，即
15cm＞f＞7.5cm；
A、焦距15cm＞f＞7.5cm，蜡烛距凸透镜45cm时，，物距大于二倍焦距，一定成缩
小的像，故A正确；
B、焦距15cm＞f＞7.5cm，蜡烛距凸透镜20cm时，物距可能大于二倍焦距，也可能
在二倍焦距和一倍焦距之间，也可能刚好等于二倍焦距，所以可能成放大的实像，
也可能成缩小的实像或等大的实像，故B错误；
C、焦距15cm＞f＞7.5cm，蜡烛距凸透镜18cm时，物距可能大于二倍焦距，也可能
在二倍焦距和一倍焦距之间，也可能刚好等于二倍焦距，所以可能成放大的实像，
也可能成缩小的实像或等大的实像，故C正确。
D、焦距15cm＞f＞7.5cm，蜡烛距凸透镜6cm时，物距小于一倍焦距，一定成放大
的虚像，故D正确。
故选：B。
20．如图所示小问同学在做“探究凸透镜成像规律”的实验中获得的有关数据。下
列说法中正确的是（ ）A．图甲，让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透
镜的焦距f＝20.0cm
B．图乙，光屏上得到一个清晰的像，利用此时凸透镜成像的特点制成的光学仪
器是投影仪
C．图丙，是通过实验得到的凸透镜成像时的像距v和物距u的关系图像，成实
像时u＜f
D．图丙，当u＞2f时，物体移动速度大于像移动的速度
【答案】D
【解析】解：A、由图可知，凸透镜的焦距为u＝20.0cm﹣10.0cm＝10.0cm，故A错
误；
B、由图可知，此时u＞v，成倒立缩小的实像，应用为照相机，故B错误；
C、凸透镜成像时，当u＜f时，成正立放大的虚像，当u＞f时，成倒立的实像，
故C错误；
D、当u＞2f时，物距的变化大于像距的变化，物体移动速度大于像移动的速度，
故D正确。
故选：D。
二、填空题（每空1分，共10小题，共计20分）：
21．在旅游景区或森林里，不能随意丢弃矿泉水瓶．因为当瓶子装有水或雨水时，
相当于 镜，对光线有 作用，在太阳光的照射下，能将阳光聚在一
起，会点燃枯草、枯叶，引发火灾。
【答案】凸透；会聚。
【解析】解：盛水的透明矿泉水瓶相当于一个凸透镜，可以将射来的太阳光会聚在
一点上，会聚点的温度比较高，可能会引起火灾。
故答案为：凸透；会聚。
22．大部分森林火灾的“罪魁祸首”仅仅是内部仍存有水的瓶子。原因是这些瓶子
相当于 ，在阳光的照射下，对太阳光有 作用引起燃烧，从而导致火灾的发生。
【答案】凸透镜；会聚。
【解析】解：盛水的透明塑料瓶相当于一个凸透镜，可以将射来的太阳光会聚在一
点上，会聚点的温度比较高，可能会引起火灾。
故答案为：凸透镜；会聚。
23．在初中物理的学习中，我们经常提到的“像”有：①小孔成像；②平面镜成像；
③放大镜成像；④投影仪投影到屏幕上的像；⑤汽车观后镜中的像，其中属于实
像的有 ，属于虚像的有 。
【答案】①④；②③⑤。
【解析】解：①小孔成像是由光的直线传播形成的实像。
②平面镜成像是由光的反射形成的虚像。
③放大镜成像属于凸透镜成像，是由光的折射形成的虚像。
④投影仪投影在屏幕上的像，属于凸透镜成像，是由光的折射形成的实像。
⑤汽车观后镜中的像，是光的反射形成的虚像。
其中，属于实像的是①④；属于虚像的是②③⑤。
故答案为：①④；②③⑤。
24．如图所示是一种投影仪示意图。图中的平面镜的作用是 ，小明通过调节
使屏幕上出现了清晰的画面，若要将屏幕上的画面再调得大一些，应将凸透镜适
当向 （选填“上”或“下”）调。
【答案】改变光路；下。
【解析】解：平面镜将通过凸透镜的折射光线反射到银幕上，所以起到改变光路的
作用；
在使用投影仪时，要使像变大，可减小物距 h，即降低凸透镜，增大投影仪与屏幕
间的距离，故应将凸透镜适当向下调。
故答案为：改变光路；下。25．眼球的结构类似于 （选填“照相机”、“灯机”或“放大镜”），把
来自外界物体的光会聚在视网膜上形成物体 （选填“倒立”或”正立”）
的像。
【答案】照相机；倒立。
【解析】解：眼球好像一架照相机，晶状体和角膜共同作用相当于一个凸透镜。把
来自外界物体的光会聚在视网膜上成倒立、缩小的实像。
故答案为：照相机；倒立。
26．如图是眼睛视物成像光路示意图， （选填“甲”或“乙”）图为近视眼，
应用 （选填“凸透镜”或“凹透镜”）矫正。
【答案】甲；凹透镜。
【解析】解：（1）甲图象成在视网膜的前方，是近视眼，需用凹透镜来矫正。
（2）乙图，看近处物体时，像成在视网膜的后方，是远视眼的成像情况。
故答案为：甲；凹透镜。
27．2018年1月31日晚，我国几乎所有地区都欣赏到一轮“红月亮”高悬夜空的
迷人景象。有很多天文爱好者使用望远镜欣赏美丽的月食景观。望远镜的物镜成
像原理与 （选填“投影仪”“照相机”“放大镜”）相似：目镜成的是
放大的 （选填“实像”“虚像”）。
【答案】照相机；虚像。
【解析】解：望远镜观察物体时，物距大于2f，成倒立缩小的实像，与照相机的成
像原理相似；
目镜成正立放大的虚像，这与放大镜的成像原理相似。
故答案为：照相机；虚像。
28．如图甲所示，显微镜的物镜的成像原理与生活中的 相当，目镜的作用则
像一个放大镜；如图乙，望远镜的物镜的成像原理与照相机相当，目镜的成像原
理与 相当。（均选填“照相机”、“投影仪”或“放大镜”）【答案】投影仪；放大镜。
【解析】解：（1）显微镜的物镜可以使物体成倒立、放大的实像，这个原理与生
活中的投影仪相当；
（2）望远镜的目镜是使物镜成的像被放大，这个成像原理和放大镜相当；
故答案为：投影仪；放大镜。
29．将一个凸透镜正对太阳光，在透镜另一侧 15cm处得到一个最小，最亮的光斑。
若将一个物体放在此透镜前 20cm处，则可在透镜另─侧光屏上得到倒立、
的实像，利用此原理工作的光学仪器是 （填“照相机”“投影仪”或“放
大镜”）。
【答案】放大；投影仪。
【解析】解：将一个凸透镜正对太阳，可在距凸透镜 15cm处得到一个最小、最亮
的光斑，则该凸透镜焦距为15cm；
将一物体放在此透镜前20cm处，f＜20cm＜2f，成倒立、放大的实像，其应用是投
影仪。
故答案为：放大；投影仪。
30．昊阳和婷华同学用如图甲所示器材做“探究凸透镜成像规律”的实验：
（1）让一束平行于主光轴的光射向凸透镜，移动光屏，直到光屏上出现最小、
最亮的光斑，如图乙所示，则该透镜的焦距为 cm；
（2）通过实验观察可知，在用丙中左边的蜡烛通过凸透镜不可能形成的像是
（填字母序号）。【答案】（1）10.0；（2）B。
【解析】解：（1）让一束平行于主光轴的光射向凸透镜，移动光屏，直到光屏上
出现最小最亮的光斑，测量这个光斑到凸透镜的距离就是焦距。刻度尺需要估读，
则凸透镜的焦距是40.0cm﹣30.0cm＝10.0cm；
（2）根据凸透镜成像规律可知，凸透镜能成倒立、缩小的实像，能成倒立、放大
的实像，能成正立、放大的虚像；不能成正立、缩小的实像，故B符合题意。
故答案为：（1）10.0；（2）B。
三、实验探究题（每空1分，共3小题，共计20分）：
31．小明在利用光具座进行凸透镜成像的实验探究中遇到了问题，请你帮他解决：
（1）实验前，要调节烛焰的中心和光屏的中心位于凸透镜的 上，目的
是使像成在 ；
（2）当烛焰、凸透镜与光屏如图放置时，光屏上得到一个清晰像，像的性质是
倒立、 的实像，这一成像特点的应用是 ；
（3）若将图中蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应 （选
填“靠近”或“远离”）透镜，若不移动光屏，在凸透镜前适当的位置放置
合适的 （选填“近视眼镜”或“远视眼镜”）也可以在光屏上再次
出现清晰的像。
【答案】（1）同一高度；光屏中心；（2）放大；投影仪；（3）靠近；近视眼镜。
【解析】解：（1）调节烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高
度，其目的是使像能成在光屏的中央位置；
（2）由图甲可知：物距小于像距，此时的f＜u＜2f，根据凸透镜成像的规律可知，
此时物体成倒立、放大的实像，这一成像特点应用是投影仪；
（3）将蜡烛远离透镜，像距变近，像变小，所以光屏应向靠近透镜的方向移动；
若不移动光屏，在凸透镜前适当的位置放置近视眼镜，使光线延迟会聚，使像向光
屏方向移动，也可以在光屏上再次出现清晰的像。
故答案为：（1）同一高度；光屏中心；（2）放大；投影仪；（3）靠近；近视眼
镜。
32．某物理兴趣小组在探究“凸透镜成像的规律”实验时：（1）用图甲的装置测出凸透镜的焦距为 cm；
（2）某次实验在图乙观察到清晰的像，生活中的 是利用这一原理制成的。
保持凸透镜不动，把蜡烛向左移动一段距离。要想在光屏上再次得到清晰的
像，应把光屏向 移动一段距离，像 （选填“变大”、“变小”或
“不变”）；
（3）将小志的眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了。
让光屏远离透镜，又能在光屏上看到蜡烛清晰的像，小志的眼睛是
（选填“近视眼”或“远视眼”），在矫正之前，物体的像成在视网膜的
（选填“前方”或“后方”）。
【答案】（1）10.0 （10）（2）投影仪；左；变小；（3）近视眼；前方。
【解析】解：（1）平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，
这点是凸透镜的焦点，焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：
f＝40.0cm﹣30.0cm＝10.0cm。
（2）由图乙知，像距大于物距，此时成倒立放大的实像，投影仪是根据这个原理
制成的；根据凸透镜成像时，物远像近像变小可知，将蜡烛向左移动时，物距增大，
则像距减小，要将光屏向靠近透镜方向（向左）移动，才能在光屏上再次得到清晰
的像，像变小。
（3）将小志的眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了。使
光屏远离透镜，又能在光屏上看到蜡烛清晰的像，这说明此眼镜对光线有发散作用，
凹透镜对光线有发散作用，近视眼镜是凹透镜，则小志的眼睛是近视眼，近视眼是
因为晶状体太厚或眼球太长，像成在视网膜的前方。
故答案为：（1）10.0 （10）（2）投影仪；左；变小；（3）近视眼；前方。
33．在探究“凸透镜成像规律”的实验中，凸透镜的焦距为10cm。（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整烛焰、凸透
镜和光屏三者的中心大致在 ；
（2）蜡烛、凸透镜和光屏在光具座上的位置如图所示，观察到光屏上有烛焰清
晰的像（像未画出），该像是 （填”正立”或“倒立”）、
（填“放大”、“缩小”或“等大”）的实像，生活中的 （填“照相
机”、“投影仪”或“放大镜”）就是利用这个原理制成的；
（3）实验过程中由于蜡烛燃烧变短，烛焰在光屏上的像将向 移动，为了使
烛焰的像再次成在光屏中央，应将凸透镜向 移动。（两空均填“上”或
“下”）
（4）在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了。
将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则
该眼镜的镜片是 （填“凸透镜”或“凹透镜”），可用于矫正
（填“近视眼”或“远视眼”）
【答案】（1）同一高度；（2）倒立；放大；（3）上；下；（4）凸透镜；远视眼。
【解析】解：（1）实验中，应调整烛焰、凸透镜、光屏的中心大致在同一高度上，
这样烛焰的像才能成在光屏的中央。
（2）由图可知，物距小于像距，物距处于 f和2f之间，成倒立、放大的实像，其
应用是投影仪；
（3）实验中，燃烧的蜡烛逐渐变短，向下运动，所以光屏上的像逐渐向上移动；
为了使像成在光屏的中心，应向上移动蜡烛或向下移动凸透镜；
（4）在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将
光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，说明该镜片
把光线会聚了，凸透镜对光线有会聚作用，凸透镜可以矫正远视眼。
故答案为：（1）同一高度；（2）倒立；放大；（3）上；下；（4）凸透镜；远视
眼。
