人教版 八年级物理上册 第 5 章 《透镜及其应用》
单元测试（A 卷）
（时间：90min 满分：100分）
姓名： 学校： 分数：
题型 选择题 填空作图题 实验题 计算题 总计
题数 20 10 3 0 33小题
分数 60 20 20 0 100分
得分

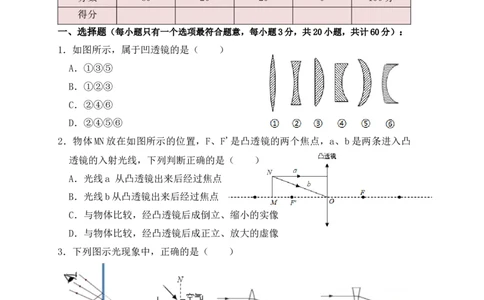

一、选择题（每小题只有一个选项最符合题意，每小题3分，共20小题，共计60分）：
1．如图所示，属于凹透镜的是（ ）
A．①③⑤
B．①②③
C．②④⑥
D．②④⑤⑥
2．物体MN放在如图所示的位置，F、F'是凸透镜的两个焦点，a、b是两条进入凸
透镜的入射光线，下列判断正确的是（ ）
A．光线a 从凸透镜出来后经过焦点
B．光线b从凸透镜出来后经过焦点
C．与物体比较，经凸透镜后成倒立、缩小的实像
D．与物体比较，经凸透镜后成正立、放大的虚像
3．下列图示光现象中，正确的是（ ）
A．平面镜成正立放大的虚像 B．光从空气中斜射入水中远离法线偏折
C．凸透镜对光有会聚作用 D．凹透镜对光有会聚作用
4．蜡烛放在如图所示位置，一条平行于主光轴的光线经透镜后的光路图。下列说
法正确的是（ ）
A．透镜的焦距等于10.0cmB．透镜成的是虚像
C．透镜成的是正立的像
D．透镜成的是缩小的像
5．爸爸出差给小海带回一个水晶球，小海将水晶球对着太阳光，可以点燃火柴，
这是因为水晶球相当于一个（ ）
A．凸透镜，对光线具有会聚作用 B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用 D．凹透镜，对光线具有发散作用

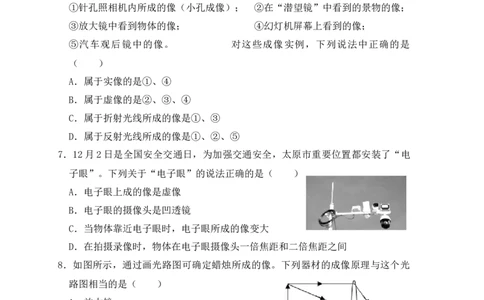

6．我们学习了很多光学成像的实例，如：
①针孔照相机内所成的像（小孔成像）； ②在“潜望镜”中看到的景物的像；
③放大镜中看到物体的像； ④幻灯机屏幕上看到的像；
⑤汽车观后镜中的像。 对这些成像实例，下列说法中正确的是
（ ）
A．属于实像的是①、④
B．属于虚像的是②、③、④
C．属于折射光线所成的像是①、③
D．属于反射光线所成的像是①、②、⑤
7．12月2日是全国安全交通日，为加强交通安全，太原市重要位置都安装了“电
子眼”。下列关于“电子眼”的说法正确的是（ ）
A．电子眼上成的像是虚像
B．电子眼的摄像头是凹透镜
C．当物体靠近电子眼时，电子眼所成的像变大
D．在拍摄录像时，物体在电子眼摄像头一倍焦距和二倍焦距之间
8．如图所示，通过画光路图可确定蜡烛所成的像。下列器材的成像原理与这个光
路图相当的是（ ）
A．放大镜
B．电影放映机
C．照相机
D．投影仪
9．疫情期间，不少学生用手机上网课，长时间盯着屏幕，导致视力下降，其眼睛
成像原理如图所示，那么（ ）
A．他患上近视眼，需用凸透镜矫正
B．他患上近视眼，需用凹透镜矫正C．他患上远视眼，需用凸透镜矫正
D．他患上远视眼，需用凹透镜矫正
10．人眼的晶状体和角膜的共同作用相当于凸透镜，如图中关于近视眼与远视眼的
成因及矫正的说法中正确的是（ ）
A．甲为近视眼，可佩戴凹透镜矫正
B．甲为远视眼，可佩戴凸透镜矫正
C．乙为近视眼，可佩戴凸透镜矫正
D．乙为远视眼，可佩戴凹透镜矫正

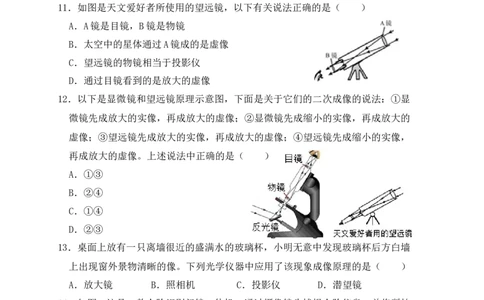

11．如图是天文爱好者所使用的望远镜，以下有关说法正确的是（ ）
A．A镜是目镜，B镜是物镜
B．太空中的星体通过A镜成的是虚像
C．望远镜的物镜相当于投影仪
D．通过目镜看到的是放大的虚像
12．以下是显微镜和望远镜原理示意图，下面是关于它们的二次成像的说法：①显
微镜先成放大的实像，再成放大的虚像；②显微镜先成缩小的实像，再成放大的
虚像；③望远镜先成放大的实像，再成放大的虚像；④望远镜先成缩小的实像，
再成放大的虚像。上述说法中正确的是（ ）
A．①③
B．②④
C．①④
D．②③
13．桌面上放有一只离墙很近的盛满水的玻璃杯，小明无意中发现玻璃杯后方白墙
上出现窗外景物清晰的像。下列光学仪器中应用了该现象成像原理的是（ ）
A．放大镜 B．照相机 C．投影仪 D．潜望镜
14．如图，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人险信息，并将所拍
图像与系统数据库中预先录入的人脸照片模板进行对比。下面对该装置说法正确
的是（ ）
A．该摄像镜头相当于凹透镜
B．这种镜头可用来矫正近视眼
C．这种镜头对光线具有发散作用
D．若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于20cm
15．放映幻灯时，要想使银幕上出现大的“F”字母，幻灯片正确的位置放法应该是（ ）
A．u＜f B．f＜u＜2f C．u＝2f D．u＞2f
16．在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏的位置如图所示
时，光屏上得到清晰的像。则（ ）
A．透镜焦距一定在10cm到15cm之间
B．透镜焦距一定在15cm到20cm之间
C．把蜡烛向左移动少许，光屏适当向左移动可得到大些的实像
D．把蜡烛向右移动少许，光屏适当向右移动可得到小些的实像

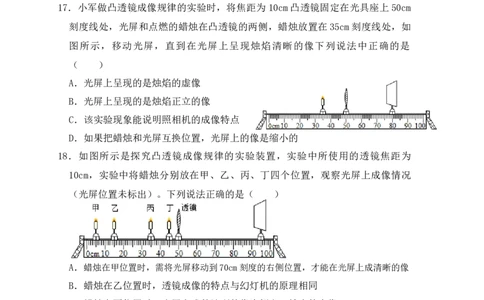

17．小军做凸透镜成像规律的实验时，将焦距为 10cm凸透镜固定在光具座上50cm
刻度线处，光屏和点燃的蜡烛在凸透镜的两侧，蜡烛放置在35cm刻度线处，如
图所示，移动光屏，直到在光屏上呈现烛焰清晰的像下列说法中正确的是
（ ）
A．光屏上呈现的是烛焰的虚像
B．光屏上呈现的是烛焰正立的像
C．该实验现象能说明照相机的成像特点
D．如果把蜡烛和光屏互换位置，光屏上的像是缩小的
18．如图所示是探究凸透镜成像规律的实验装置，实验中所使用的透镜焦距为
10cm，实验中将蜡烛分别放在甲、乙、丙、丁四个位置，观察光屏上成像情况
（光屏位置未标出）。下列说法正确的是（ ）
A．蜡烛在甲位置时，需将光屏移动到70cm刻度的右侧位置，才能在光屏上成清晰的像
B．蜡烛在乙位置时，透镜成像的特点与幻灯机的原理相同
C．蜡烛在丙位置时，光屏上成的清晰的像为倒立、缩小的实像
D．蜡烛在丁位置时，成正立、放大的虚像，与放大镜成像原理相同
19．做凸透镜成像实验，当蜡烛距透镜 15cm时，在光屏上成放大的像，则下列说
法中错误的是（ ）
A．蜡烛距透镜45cm时，一定成缩小的实像
B．蜡烛距透镜20cm时，一定成放大的实像
C．蜡烛距透镜18cm时，可能成放大的实像
D．蜡烛距透镜6cm时，一定成放大的虚像20．如图所示小问同学在做“探究凸透镜成像规律”的实验中获得的有关数据。下
列说法中正确的是（ ）
A．图甲，让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透
镜的焦距f＝20.0cm
B．图乙，光屏上得到一个清晰的像，利用此时凸透镜成像的特点制成的光学仪
器是投影仪
C．图丙，是通过实验得到的凸透镜成像时的像距v和物距u的关系图像，成实
像时u＜f
D．图丙，当u＞2f时，物体移动速度大于像移动的速度
二、填空题（每空1分，共10小题，共计20分）：
21．在旅游景区或森林里，不能随意丢弃矿泉水瓶．因为当瓶子装有水或雨水时，
相当于 镜，对光线有 作用，在太阳光的照射下，能将阳光聚在一
起，会点燃枯草、枯叶，引发火灾。
22．大部分森林火灾的“罪魁祸首”仅仅是内部仍存有水的瓶子。原因是这些瓶子
相当于 ，在阳光的照射下，对太阳光有 作用引起燃烧，从而导致
火灾的发生。
23．在初中物理的学习中，我们经常提到的“像”有：①小孔成像；②平面镜成像；
③放大镜成像；④投影仪投影到屏幕上的像；⑤汽车观后镜中的像，其中属于实
像的有 ，属于虚像的有 。
24．如图所示是一种投影仪示意图。图中的平面镜的作用是 ，小明通过调节
使屏幕上出现了清晰的画面，若要将屏幕上的画面再调得大一些，应将凸透镜适
当向 （选填“上”或“下”）调。25．眼球的结构类似于 （选填“照相机”、“灯机”或“放大镜”），把
来自外界物体的光会聚在视网膜上形成物体 （选填“倒立”或”正立”）
的像。
26．如图是眼睛视物成像光路示意图， （选填“甲”或“乙”）图为近视眼，
应用 （选填“凸透镜”或“凹透镜”）矫正。
27．2018年1月31日晚，我国几乎所有地区都欣赏到一轮“红月亮”高悬夜空的
迷人景象。有很多天文爱好者使用望远镜欣赏美丽的月食景观。望远镜的物镜成
像原理与 （选填“投影仪”“照相机”“放大镜”）相似：目镜成的是
放大的 （选填“实像”“虚像”）。
28．如图甲所示，显微镜的物镜的成像原理与生活中的 相当，目镜的作用则
像一个放大镜；如图乙，望远镜的物镜的成像原理与照相机相当，目镜的成像原
理与 相当。（均选填“照相机”、“投影仪”或“放大镜”）
29．将一个凸透镜正对太阳光，在透镜另一侧 15cm处得到一个最小，最亮的光斑。
若将一个物体放在此透镜前 20cm处，则可在透镜另─侧光屏上得到倒立、
的实像，利用此原理工作的光学仪器是 （填“照相机”“投影仪”或“放大镜”）。
30．昊阳和婷华同学用如图甲所示器材做“探究凸透镜成像规律”的实验：
（1）让一束平行于主光轴的光射向凸透镜，移动光屏，直到光屏上出现最小、
最亮的光斑，如图乙所示，则该透镜的焦距为 cm；
（2）通过实验观察可知，在用丙中左边的蜡烛通过凸透镜不可能形成的像是
（填字母序号）。
三、实验探究题（每空1分，共3小题，共计20分）：
31．小明在利用光具座进行凸透镜成像的实验探究中遇到了问题，请你帮他解决：
（1）实验前，要调节烛焰的中心和光屏的中心位于凸透镜的 上，目的
是使像成在 ；
（2）当烛焰、凸透镜与光屏如图放置时，光屏上得到一个清晰像，像的性质是
倒立、 的实像，这一成像特点的应用是 ；
（3）若将图中蜡烛远离透镜，仍要在光屏上得到清晰的像，光屏应 （选
填“靠近”或“远离”）透镜，若不移动光屏，在凸透镜前适当的位置放置
合适的 （选填“近视眼镜”或“远视眼镜”）也可以在光屏上再次
出现清晰的像。
32．某物理兴趣小组在探究“凸透镜成像的规律”实验时：
（1）用图甲的装置测出凸透镜的焦距为 cm；（2）某次实验在图乙观察到清晰的像，生活中的 是利用这一原理制成的。
保持凸透镜不动，把蜡烛向左移动一段距离。要想在光屏上再次得到清晰的
像，应把光屏向 移动一段距离，像 （选填“变大”、“变小”或
“不变”）；
（3）将小志的眼镜片放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了。
让光屏远离透镜，又能在光屏上看到蜡烛清晰的像，小志的眼睛是
（选填“近视眼”或“远视眼”），在矫正之前，物体的像成在视网膜的
（选填“前方”或“后方”）。
33．在探究“凸透镜成像规律”的实验中，凸透镜的焦距为10cm。
（1）将蜡烛、凸透镜和光屏依次放在光具座上，点燃蜡烛后，调整烛焰、凸透
镜和光屏三者的中心大致在 ；
（2）蜡烛、凸透镜和光屏在光具座上的位置如图所示，观察到光屏上有烛焰清
晰的像（像未画出），该像是 （填”正立”或“倒立”）、
（填“放大”、“缩小”或“等大”）的实像，生活中的 （填“照相
机”、“投影仪”或“放大镜”）就是利用这个原理制成的；
（3）实验过程中由于蜡烛燃烧变短，烛焰在光屏上的像将向 移动，为了使
烛焰的像再次成在光屏中央，应将凸透镜向 移动。（两空均填“上”或
“下”）
（4）在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了。
将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则
该眼镜的镜片是 （填“凸透镜”或“凹透镜”），可用于矫正
（填“近视眼”或“远视眼”）
